PbTe碲化铅量子点 配体油酸|CulnS2硫铟铜量子点|氨基-peg2000-水溶CulnS/ZnS量子点|氨基聚乙二醇修饰水溶CulnS/ZnS量子点

发射波长在近红外区650-900nm的量子点(QDs)由于其波长可穿透深层组织,减小组织自荧光干扰,在生物成像方面应用非常诱人.尽管在有机相和水相中已经开发出很多策略,但高质量的近红外量子点的合成还存在很多弊端:(1)高温有机相合成的量子点不溶于水,因此必须采用亲水性配体进行相转移,此过程多步操作,甚是繁琐,此外有机反应涉及试剂毒性大,价格昂贵;(2)大多数水相合成为多步法,由于前体极易氧化,其制备过程很难控制.因此,我们的目标是建立一种便捷的高质量近红外量子点的水相合成方法,并用于高灵敏生物成像

PbTe 碲化铅量子点 配体油酸

中文名称：油酸修饰的PbTe碲化铅量子点

英文名称：PbTe QDS

按要求定制供应

CulnS2硫铟铜量子点

中文名称：硫铟铜量子点

英文名称：CulnS2 QDS

CuxInS2量子点的制备

准确称取一定质量的 Cu(Ac)2(0.0125-0.1 mmol)和0.1 mmol In(Ac)3 放入100mL的三口烧瓶中,加入4 mL ODE和1 mL DDT,然后向反应体系中充入高纯氮气并维持10 s后用真空泵持续抽真空1 min,重复十次以保证体系内的空气完全排尽。待抽真空完毕之后,升温反应体系至100 °C,在该温度下保持10 min使前体全部溶解。待溶液变澄清后，逐步升温至230 °C，持续搅拌下恒温反应5-40 min,不同反应时间间隔分别取样，待测。

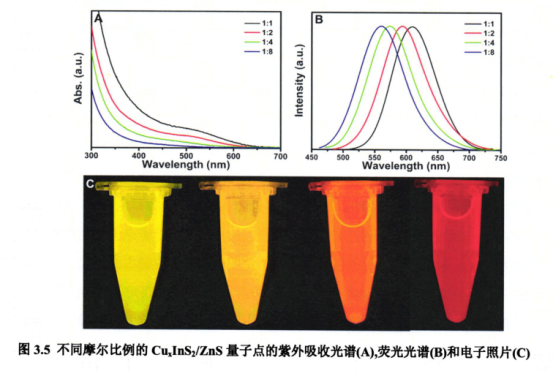

根据已经优化确定的不同组成成分的CuxInS2 量子点的核的生长条件,分别合成Cu:In比例为1:1、1:2、1:4和1:8的Cu,InS2量子点并进行ZnS包壳钝化处理后,测定其紫外-可见吸收光谱和荧光发射光谱，结果如图3.5所示。

氨基-peg2000-水溶CulnS/ZnS量子点

中文名称：氨基聚乙二醇修饰水溶CulnS/ZnS量子点

英文名称：NH2-PEG-CulnS/ZnSQDS

纯度：98%

包装：mg级和g级

可按需求定制

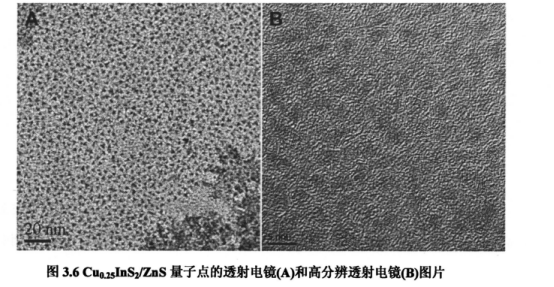

描述：我们利用-锅法直接加热简单合成得到不同Cu:In比例的CuxInS2/ZnS型量子点,并对各种不同Cu:In比例的量子点合成条件进行优化探索。与CuInS2量子点相比,制备的CuxInS2/ZnS量子点的荧光发射范围得到进一步拓宽，荧光发色覆盖红色光、橙色光和黄色光领域。通过对量子点荧光性质和晶型结

其他量子点：

烯丙胺修饰硅量子点(Si QDs)
稀土Eu掺杂CdSe量子点(Eu^3+/CdSe)
稀土Yb掺杂水溶性CdS量子点
锡粉改性氮掺杂石墨烯量子点
锡基钙钛矿量子点
锌掺杂的硫化铅量子点（Zn/PbS）
锌掺杂黑磷量子点(ZnBPQDs)
锌钴基氧硫化物量子点修饰氮掺杂石墨烯
新型光致脱附剂柠檬酸/碳量子点修饰碳酸氧铋
修饰电极Nafion/Hb/B-GQDs/CILE
溴化铅铯量子点修饰氧化锌复合材料
氧化石墨烯-碲化镉量子点(rGO-CdTe QDs)
氧化石墨烯复合碳量子点
氧化石墨烯量子点改性海藻酸钠复合杂化膜(GOQDs/SA)
氧化石墨烯量子点改性聚砜超滤膜
氧化石墨烯量子点-磷酸银复合材料
氧化石墨烯量子点修饰氧掺杂多孔g-C3N4
氧化铈量子点修饰氮化碳材料
氧化锌量子点改性的聚芴类蓝色高分子发光材料
氧化锌量子点修饰碳纳米管
氧化亚铜量子点修饰氧化锌纳米线阵列
叶酸偶联近红外QD700量子点(QD-FA)复合物
叶酸受体修饰CdTe/CdS量子点
叶酸修饰AgInS2量子点
叶酸修饰AgInS2量子点
叶酸修饰AgInS量子点
叶酸修饰AgInS量子点
叶酸修饰氨基水溶性CdSe/ZnS量子点
叶酸修饰氮掺杂石墨烯量子点

以上资料来自小编axc,2022.03.29

最后

以上就是洁净微笑为你收集整理的PbTe碲化铅量子点 配体油酸|CulnS2硫铟铜量子点|氨基-peg2000-水溶CulnS/ZnS量子点|氨基聚乙二醇修饰水溶CulnS/ZnS量子点的全部内容，希望文章能够帮你解决PbTe碲化铅量子点 配体油酸|CulnS2硫铟铜量子点|氨基-peg2000-水溶CulnS/ZnS量子点|氨基聚乙二醇修饰水溶CulnS/ZnS量子点所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
