COFs单体—醛类单体/氨基单体/硼酸系列

90 阅读 0 评论 60 点赞

我是靠谱客的博主健壮睫毛，最近开发中收集的这篇文章主要介绍COFs单体—醛类单体/氨基单体/硼酸系列，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

COFs单体—醛类单体/氨基单体/硼酸系列

COF、MOF单体系列：苯乙烯衍生物，三蝶烯衍生物、金刚烷衍生物、四苯甲烷衍生物、多胺系列、多醛系列、联吡啶衍生物、卟啉衍生物、苯乙炔衍生物等；抑制剂&染料；原料药及中间体；OLED光电材料单体系列：共轭苯衍生物、咔唑、噻吩、苯并呋喃和苝/萘酐衍生物等；聚酰亚胺系列：聚酰亚胺、二胺和二酐；有机硅系列：单体、有还原剂、保护剂和偶联剂等；可光聚合液晶小分子等。

在制备MIP的过程中将先模板与适体的摩尔比例固定为1：1，仅对模板、适配体以及MAA的比例进行了优化（图2）。根据印迹因子（IF）评估特异性识别的能力：IF =ΔMIP / ΔNIP，其中ΔMIP和ΔNIP是重新结合模板后MIP复合物和NIP复合物增强的荧光强度。当单体仅为适配体时，IF为1.97；当单体仅为MAA时，IF为1.31。然而，当适体和MAA为单体时，模板、适配体和MAA的摩尔比为1：1：5时，IF达到大值3.51。优化实验的结果证实了在合成MIP的过程中，适配体与MAA之间存在协同作用，而且适配体和印迹腔体的高亲和力有助于改善MIP的特异性识别。

图3 聚合物的光谱学分析以及粒径大小

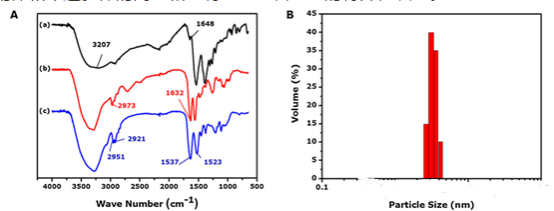

对CdSe QDs，CdSe QDs-AA和MIP进行了FT-IR光谱研究，以表征实验过程中发生的化学修饰（图3A）。CdSe量子点在3207 cm-1和1647 cm-1处显示两个峰，这对应于-OH和-CO的拉伸振动，表明存在羧基（a）;此外，在1632 cm-1处有一个强而窄的峰与末端C=C的拉伸振动相关，这表明CdSe QDs通过成功地官能化，形成CdSe QDs-AA（b）；MIP的FT-IR光谱在2921 cm-1处有一个吸收峰，这是C-H的拉伸振动（c），该峰表明单体MAA和交联剂MBAAM发生了聚合。在MIP中，1637 cm-1处C=O的拉伸振动和1523 cm-1处N-H的面内弯曲振动可能与CdSe QDs-AA中的重叠，这是因为它们两个都具有仲酰胺键。前者还衍生自聚合反应的交联剂MBAAM，但CdSe QDs-AA本身已包含偶联反应。因此，证明了MIP和CdSe QDs-AA的吸收峰之间非常相似。

图4 聚合物的形态以及大小表征

对CdSe QD和MIP的大小和形态进行了表征。图4A显示CdSe QD呈球形，大小均匀，估计的平均粒径约为3.2 nm，接近根据粒径分布计算得出的值（图3B），插图展示了单个CdSe QD的高分辨率TEM显微照片，晶格条纹清晰可见，显示出高结晶度；与CdSe QD相比，CdSe QDs-AA没有很大变化（图4B）；MIP也具有球形纳米结构，但是直径大得多，约为25nm，如此大的直径主要归因于聚合过程中颗粒的聚集以及CdSe QD周围的聚合物壳层（图4C）。图4D显示了CdSe QD和MIP的X射线衍射（XRD）图，可以观察到CdSe QD的强衍射峰在10-70°的2θ范围内，具有（111），（220）和（311）的峰，MIP的XRD图谱与CdSe QD的XRD图谱相同，这证明了聚合过程对CdSe QDs的结构没有影响。

图5MIP复合材料用于卡那霉素检测的时间响应

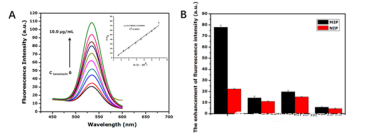

将卡那霉素添加到NIP复合材料中后，立即出现荧光强度增强，然后在约15min后保持稳定，MIP复合材料也显示出相同的荧光增强现象，但是达到吸附和解吸的平衡状态需要更多的时间，并在更高的荧光强度下保持稳定。结果表明，NIP的平衡吸附比MIP快，原因是卡那霉素需要更多时间才能进入具有双重识别作用的特定印迹空腔，这些空腔在空间、大小和构造方面与模板互补。
