Mysql 架构体系拆解、设计剖析
Mysql数据都是 以页(page)为单位 去做内外层交换或者刷新取数的，所以页是怎么划分，怎么管理的呢？

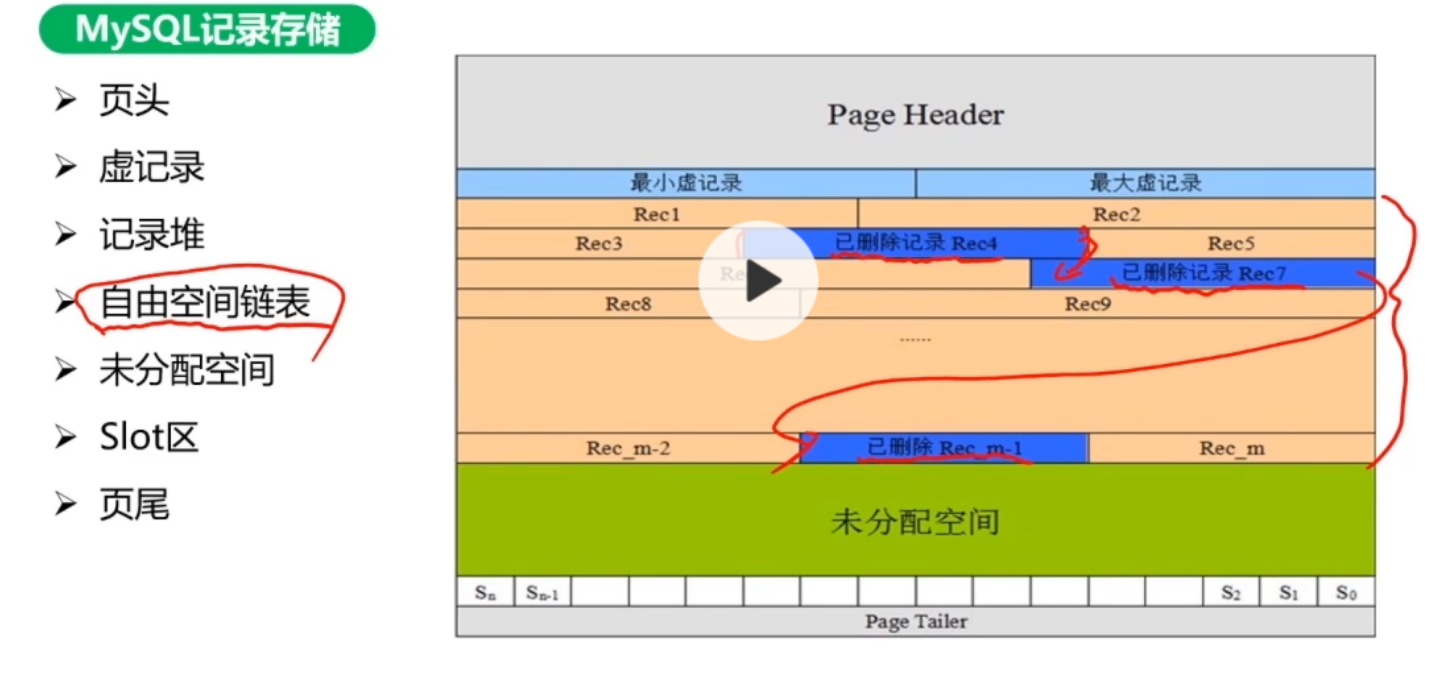

页的数据结构
页头：主要记录页的左右兄弟页面指针，还记录页面空间使用情况。(页面的控制信息，共占56个字节)。页头是双向指针。
虚记录：最小虚记录比页内最小主键还小;最大虚记录比业内最大主键还大。谈到mysql主键，就是聚簇索引，聚簇索引又是什么呢，数据结构和数存在一起
记录堆：行记录存储区，包括有效记录和已删除记录两种
自由空间链表：把被删除的记录链接起来的链表，为了方便找到被删除的记录，清理，节约空间
未分配空间：页面未使用的空间
页尾：占8个字节，存储页面的校验信息
页内记录维护
Mysql InnoDB用 聚簇索引做主键索引。主键索引为B+ Tree。聚簇索引是Data和索引存在一起，根据索引的key得到一行记录，Data是按照索引的结构有序存储的。
-
顺序保证
Mysql的顺序保证 选用的是 逻辑有序。逻辑有序就是 每次一条新数据都给个指针去指向相邻的数据，这样的话插入就很快，但是读取数据时因为是乱序，无法用二分法查找，得遍历查找，所以涉及到后面的页内查询的方法。所以逻辑有序就是页内通过一条单向链表把数据链接起来。 物理有序，就是每次插入时，已有数据都要按需求移动位置，但是查询的时候因为是按顺序放的，所以二分查询的话就会比较快。 所以，逻辑有序就是写的快，读的慢，物理有序就是 写的慢，读的快。
所以，Mysql的顺序保证就是1.页内通过一条单向链表来把数据连接起来 2.页与页之间通过 页头双向指针 联系起来。
-
插入策略

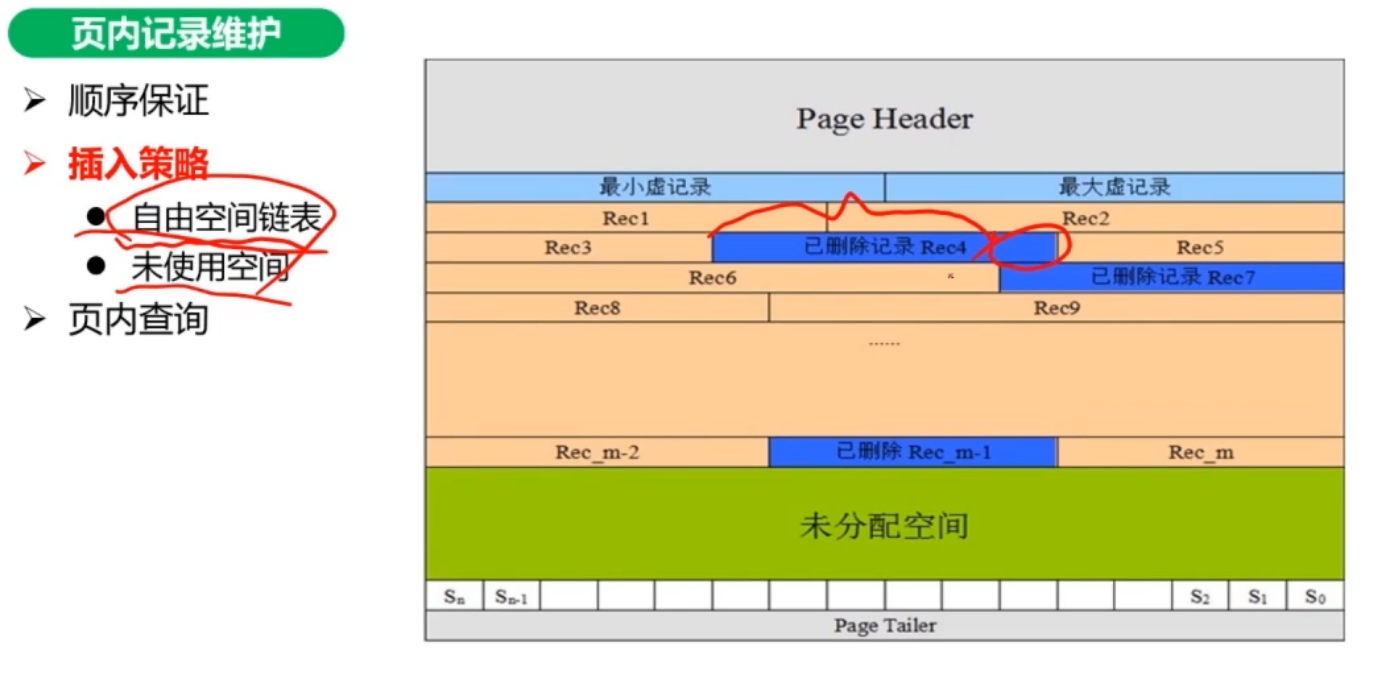

插入的空间有两个选择，自由空间链表和未使用空间。Mysql优先使用自由空间链表，充分利用空间来存储有效数据,MongoDB偷懒，拿到一块用一块，不管不顾。Mysql同样也需要定期清理空间，因为删除记录会残留碎片。
-
页内查询
页内查询，逻辑有序用遍历，物理有序用二分查找。但是二分查找的话，因为每条记录是不一样的大小，所以不能根据size去二分查找。所以不论是逻辑有序还是物理有序都不可以用二分查找。

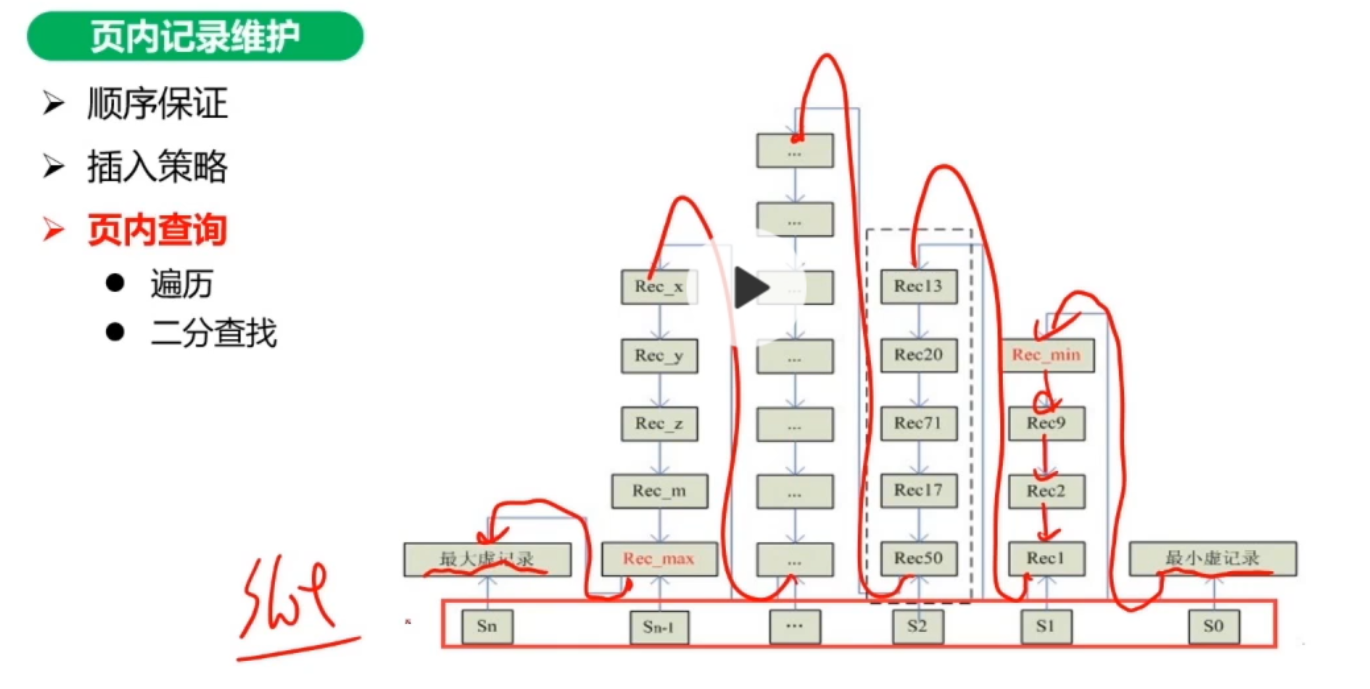

所以有了 SLOT 槽。根据页内设置槽的数量和大小，每个slot指向一个记录。Slot是一堆连续的内存，把整个链表根据slot数量拆分为多个sub-list。每个slot指向一个记录即每个sub-list的头 。Slot同来帮助我们实现一个近似的二分查找。
Mysql的页内查询就是 用Slot来存放分链表，二分查找Slot，锁定部分数据，再对该部分数据进行遍历查找。
Mysql 存储引擎(最常用InnoDB为例) 原理拆解、设计剖析
InnoDB内存管理宗旨
1.预分配内存管理空间，即设置缓存-------------------------------------------------> 内存池
2.已页为单位加载：如果以记录为单位，粒度太细，IO消耗太大-------------> 内存页面管理：页面映射，页面数据管理
3.内外层空间交换：优先将磁盘里和内存中数据不符的页替换掉，释放内存空间，加载新数据
------------------------------------------------------------------------------------------------->数据淘汰：内存页都被使用；需要加载新数据
LRU算法：在淘汰时，把最长时间没有访问的数据淘汰。每次访问了哪条数据就把那个数据页放在链表头，这样每次链表末尾就是最长时间没有使用的。如果只有一个LRU链表的话，在访问数据量大的表时可能会把整个LRU链表占满，导致之前的热数据全被淘汰。Redis采用的是 访问时间+访问频率 的方式来避免热数据被淘汰。Mysql采用 两层LRU(LRU_new:LRU_old 5:3) 的方式。访问大表时即使把二级LRU占满也没关系，真正的热数据都在一级LRU（LRU_new）。
当访问一条数据要将该数据所在数据页写入内存时，找到free list 找个free page位置放进去，把数据页在磁盘的位置和在内存页的位置记录在 page hash，然后在free list里把该free page干掉，把该已经变成clean page的页插入到LRU list 的 LRU_old的头部，这一步就是页面装载。如果free list显示内存池中没有空闲页了，那么就去找到存放数据页和脏页的 LRU list 开始进行数据淘汰(有疑惑，是什么显示没有空闲页，为什么从LRU list淘汰，LRU list是筛选热数据的放在内存中的，所以LRU list能对应内存池中所有数据吗，不然怎么能判断进入LRU_old的就是冷数据呢)，优先对 dirty page进行淘汰，LRU 内存淘汰算法。
LRU内存淘汰算法
LRU 尾部淘汰、LRU Flush淘汰
如果LRU_old里数据都在被使用（dirty page会不会被使用中，这样不会有锁吗），就去Flush Page,选择dirty page进行LRU Flush淘汰。LRU Flush淘汰就是把dirty page从LRU list直接放到Free list去。
OLD---NEW
innodb_old_blocks_time old区存货时间大于此值，old区该page才有可能进入new区
new -----old
移动 midpoint 到 LRU old的新Header，保持在5/8位置

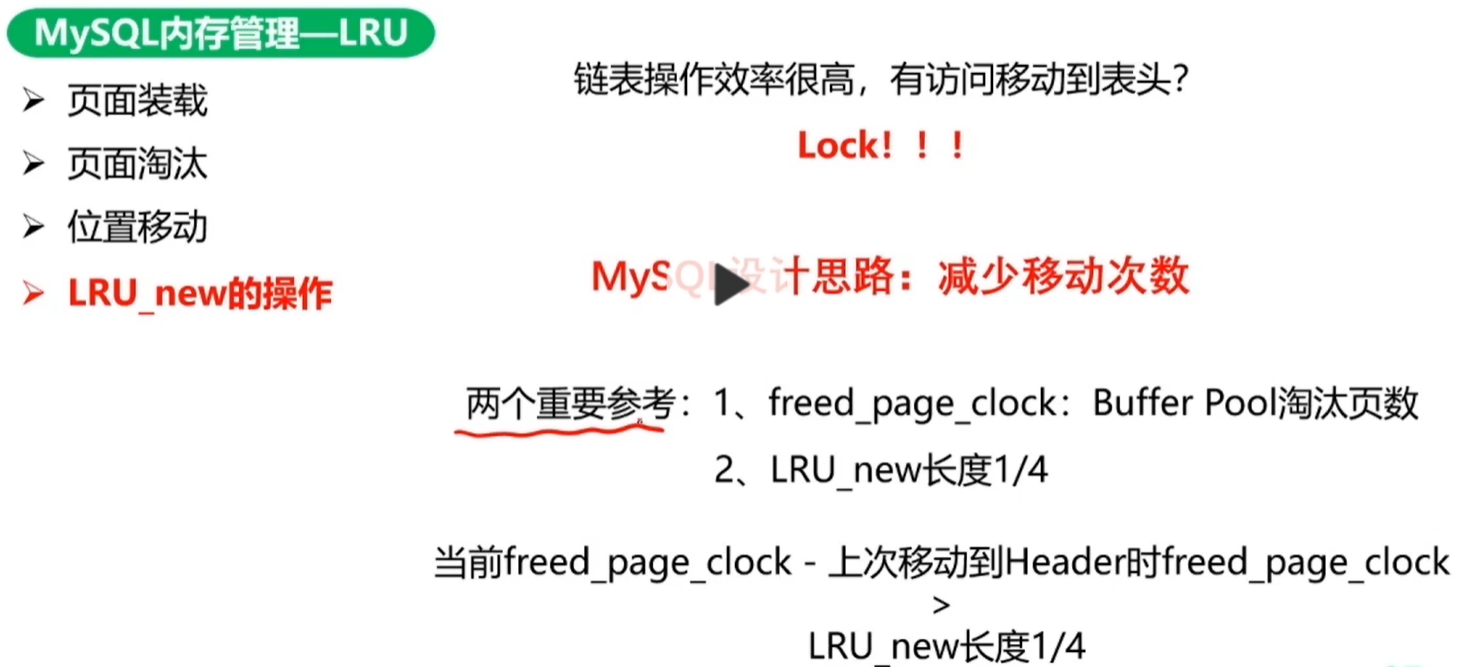

为了避免移动次数过多，造成锁，影响并发效率，故只有当 freed_page_clock - 上次移动到Header时free_page_clock > LRU_new 长度1/4时，即代表发生较多改变了的时候，才移动midpoint。
Mysql 事务实现 原理拆解、设计剖析
Mysql事务基本概念
事务特性ACID
- A （Atomicity）原子性：全部成功或者全部失败
- I (Isolation) 隔离性：并行事务之间互不干扰
- D (Durability) 持久性：事务提交后，永久生效
- C (Consistency) 一致性：通过AID保证
并发问题
- 脏读：读取到未提交数据
- 不可重复读：两次读取结果不同
- 幻读：select 操作得到的结果所表征的数据状态无法支撑后续的业务操作。待理解

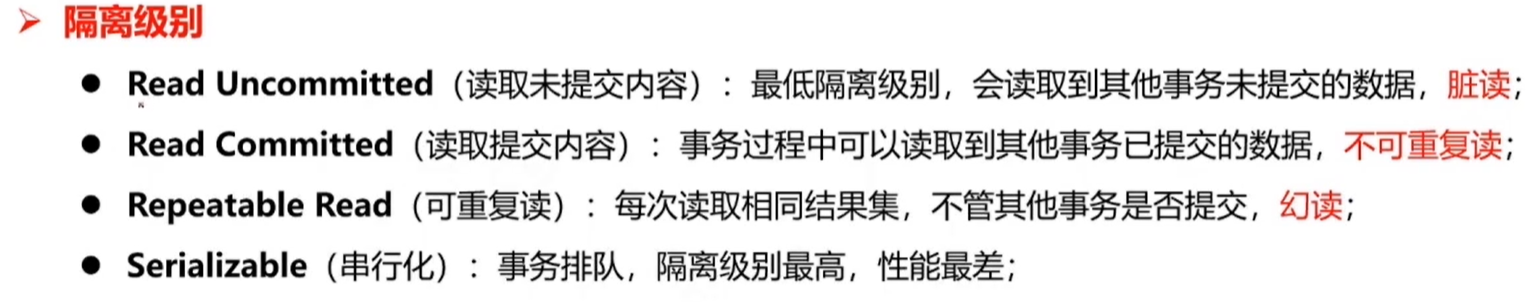

隔离级别
- Read Uncommitted(读取未提交内容) --- 脏读
- Read Committed(读取提交内容) --- 不可重复读
- Repeatable Read (可重复读) ---幻读。 每次读取相同的结果集，不管其他事务是否提交
- Serializable(串行化) ---事务排队，隔离级别最高，性能最差
Mysql事务实现机制
Mysql InnoDB 事务管理机制 ------- MVCC
多版本并发控制
解决 读-写 冲突
隐藏列 transaction_id事务ID 指针ID 全局唯一，事务ID递增，越大代表数据越新
Mysql的读 ------ 当前读和快照读

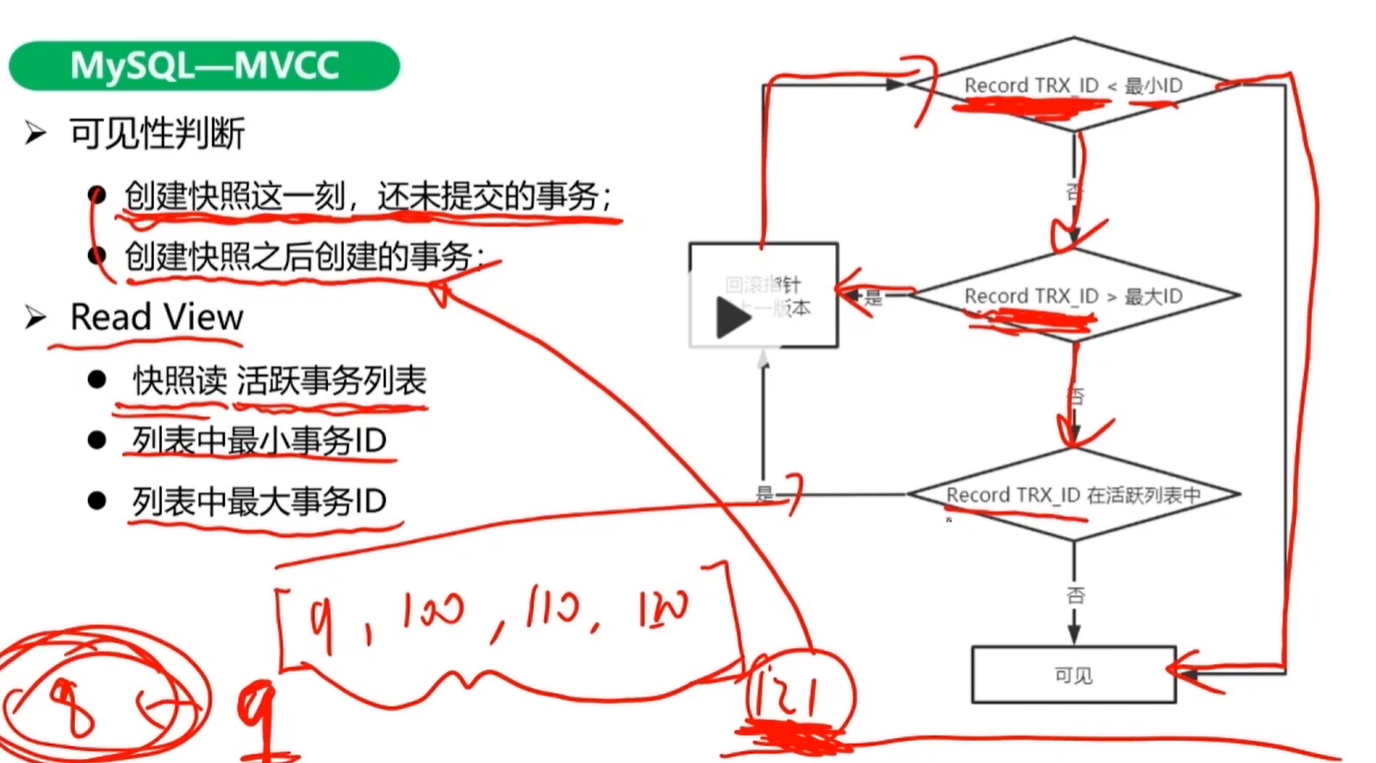

当前读就是读当前存储引擎里的数据，快照读可读创建快照那一刻的历史数据。那么快照读是如何判断当时数据是什么样的呢。
创建快照的那一刻，保存下当下 活跃事务 的事务ID 到一个列表中，此为 活跃事务ID列表，排序
当开始快照读时，去存储引擎里去寻找数据，找到一条数据，查看其隐藏列中的 tarnsaction id ，如果该条数据 TRX_ID < 活跃事务ID列表中最小TRX_ID，那就直接可见，查看；如果大于活跃事务ID列表中最小TRX_ID，那就去和 活跃事务ID列表中最大TRX_ID 比较 判断，如果大于其，则根据回滚指针指向上一版本数据，如果小于其，判断是否在 活跃事务ID列表 中，如果在，继续根据回退指针指向上一版本数据，如果不在，则 视为可见，查看。

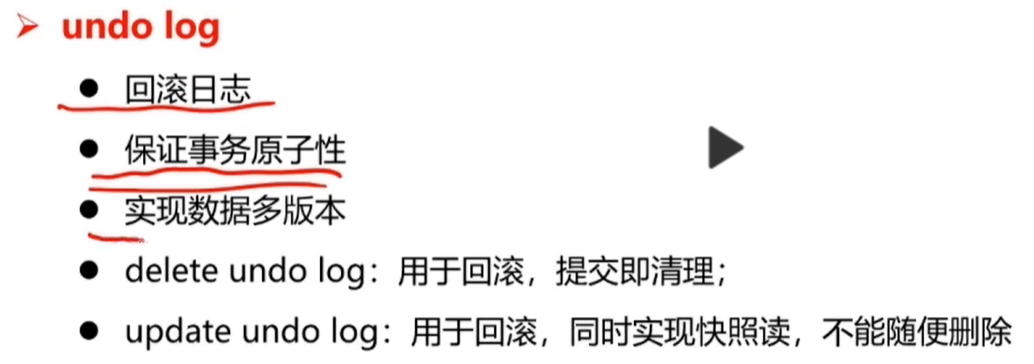

undo log 事务回滚

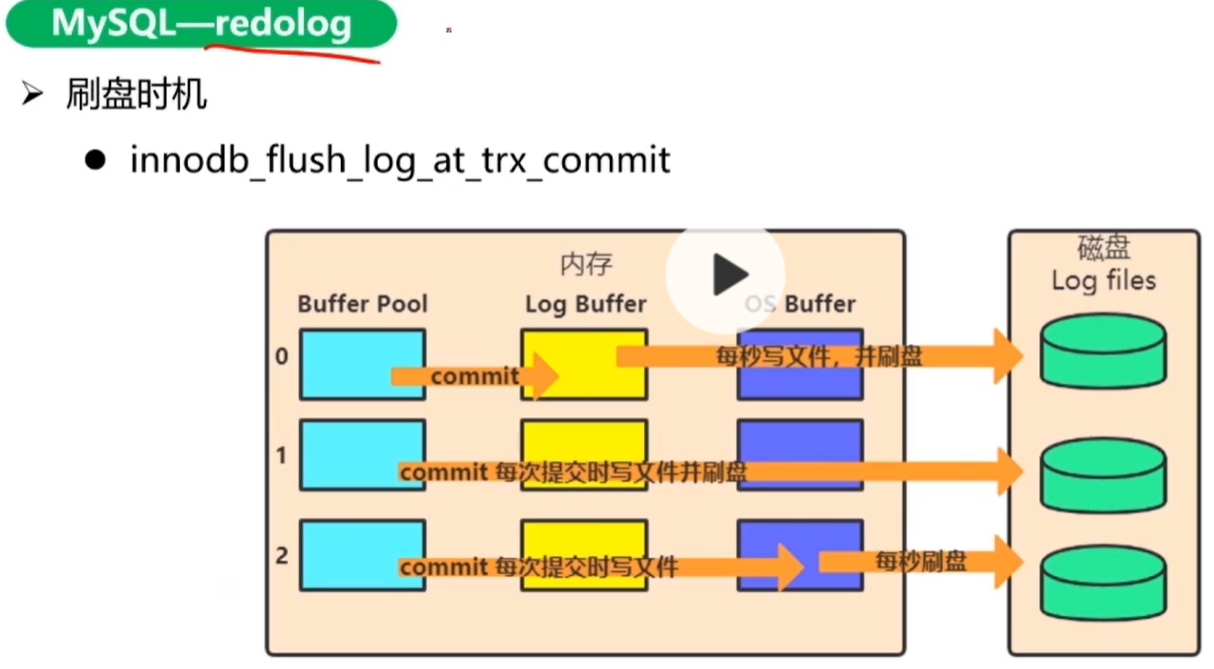

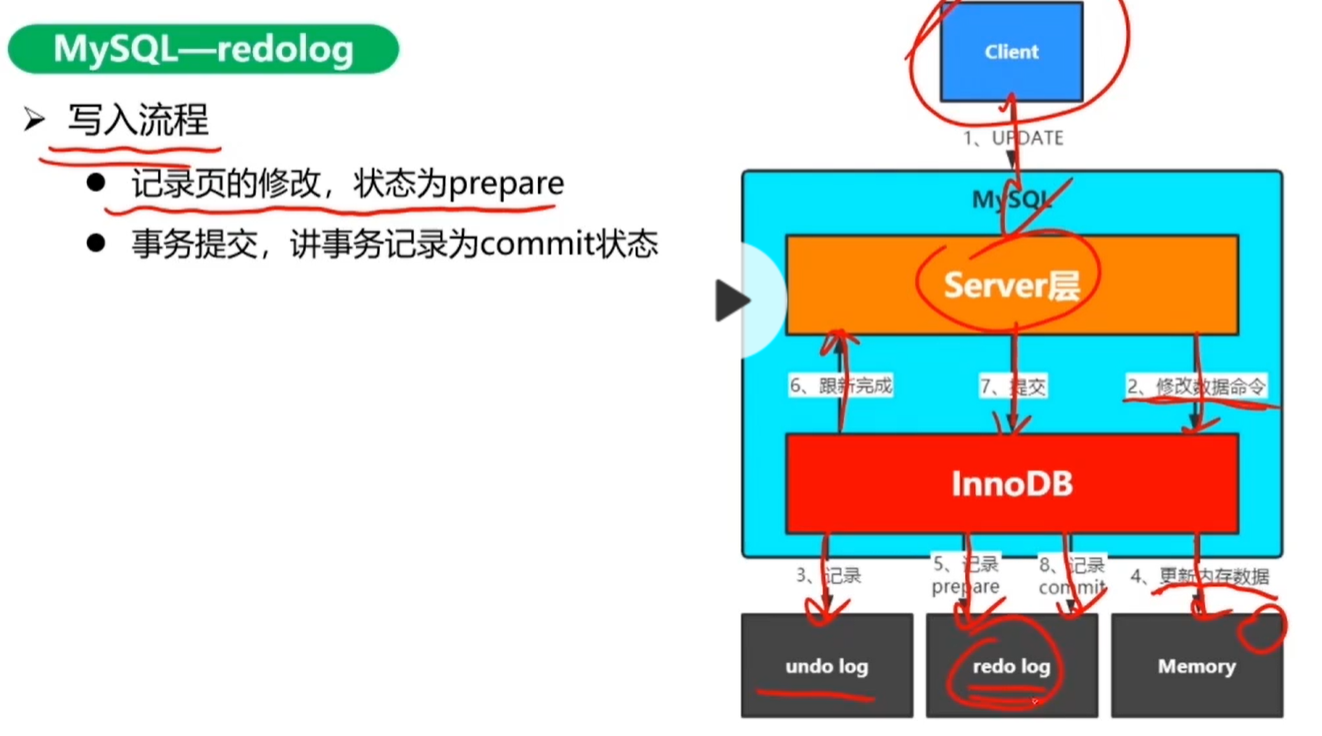

redo log 事务固化
Mysql 锁实现 原理拆解、设计剖析
InnoDB锁种类
锁粒度：行级锁、间隙锁、表级锁
类型：共享锁(S)、排他锁(X)
所有 当前读 加 排他锁 。
select for update
update
delete
凡是要更新的操作，都是 当前读。
- 行级锁
作用在索引上；聚簇索引 & 二级索引。
聚簇索引------树结构和数据都存在一起。
二级索引：除聚簇索引外都是二级索引，二级索引的data节点存的是主键值
- 间隙锁
间隙锁，解决 可重复读(RR) 隔离级别下的幻读问题，保证两次当前读操作返回一直的记录。间隙锁，锁的是两条记录之间的GAP。
- 表级锁
谈到锁是怎么锁的，有四种情况： 唯一索引/非唯一索引 * RC/RR隔离级别
唯一索引都基本先锁定行，再根据行里涉及到的其他表的索引去锁定其他表的特定行，行级锁。。
非唯一索引，RC隔离级别 加锁：只涉及行级锁，在两次当前读的情况下，可能出现幻读 现象
非唯一索引，RR隔离级别 加锁：涉及 行级锁 和 间隙锁(GAP锁)，所以即使有两次当前读操作也不会改变。

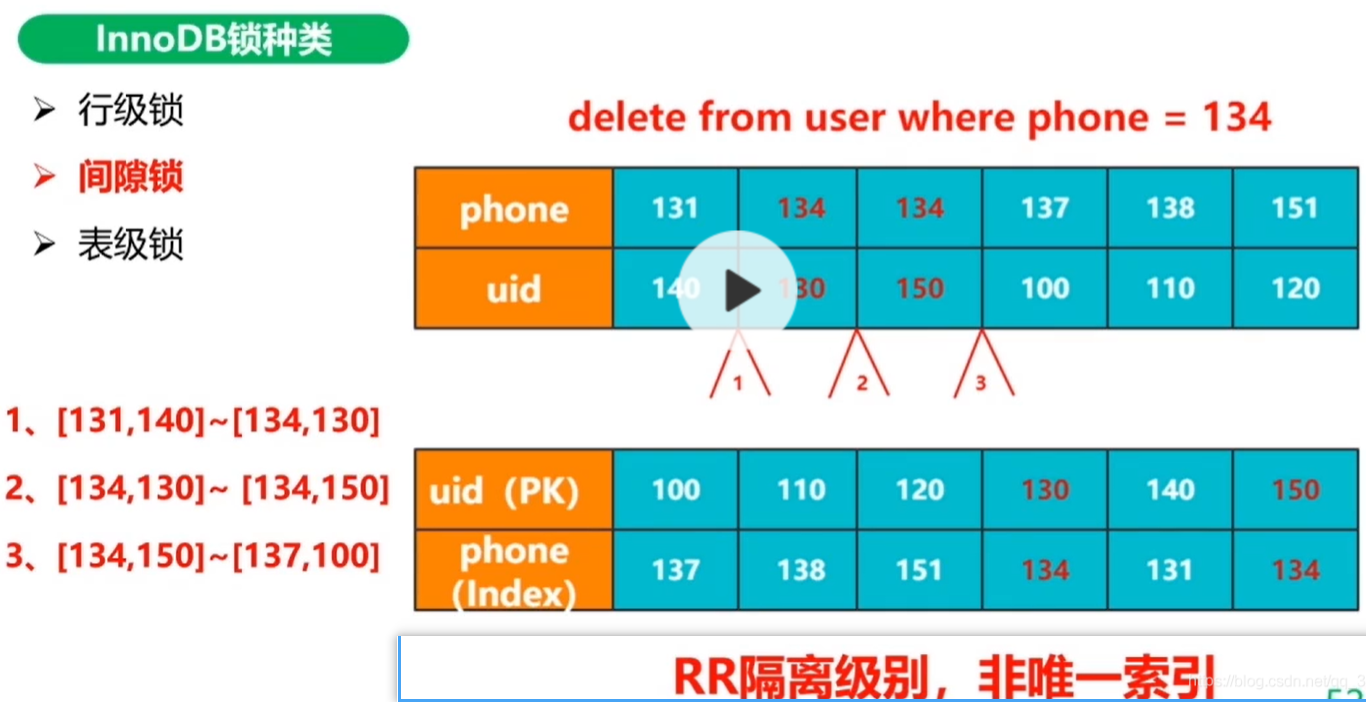

三个间隙锁，锁住那几个范围的值，132，133，135，136，都插不进去的。
间隙锁---------两次当前读之间，其他的事务不会插入新的满足条件的记录。

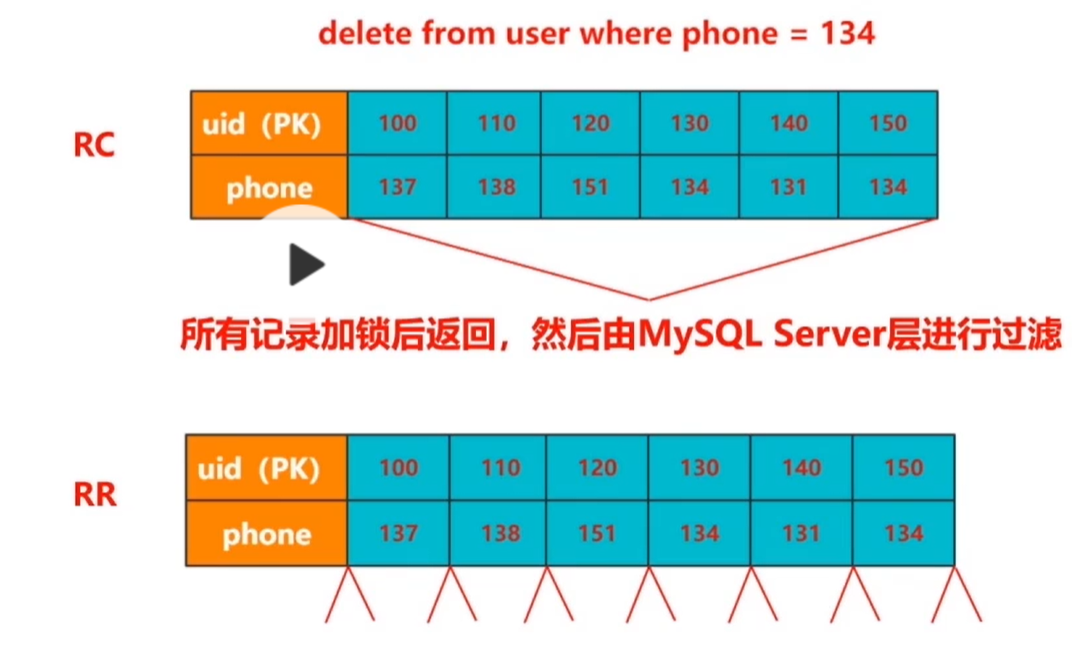

根据条件查询，无索引可走时：
当没有索引可走时，会 全表扫描 ------------> 表锁
在 RC 已提交读 模式下，会加 表锁 ，然后全部给 Mysql Server,MysqlServer会进行筛选，不符合条件的就释放其锁。
在 RR 可重复读 模式下，会加 表锁+间隙锁，可怕。
避免全表扫描！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

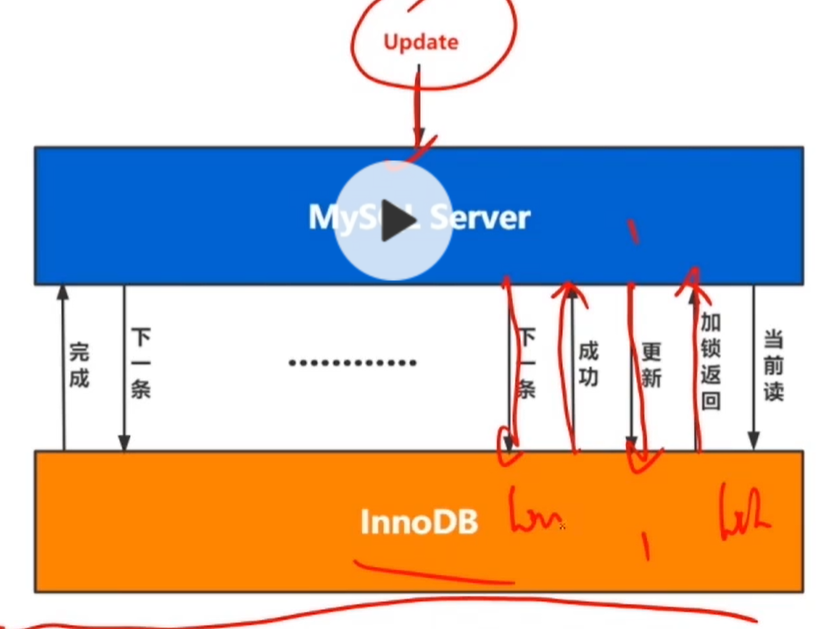

InnoDB加锁过程
锁，是一条一条加的。

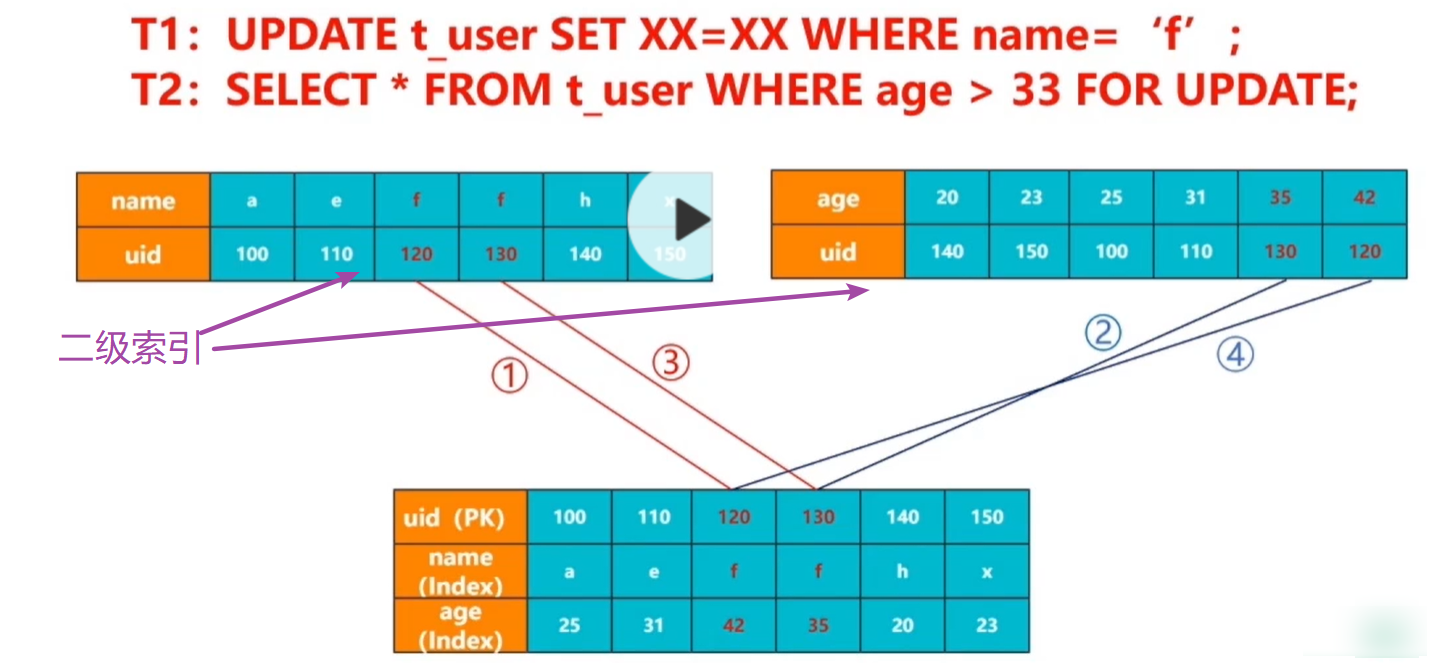

死锁的形成：
