概述

#一：简介

WiFi 设备工作在 2.4G 频段或 5G 频段，由于无线信号的开放性，不同的无线设备间会存在相互干扰。因此，不同国家对 WiFi 设备都有一定的要求和限制。主要体现在频谱、射频功率、安全性及其他方面。因此，在不同国家销售的 WiFi 设备应遵循该国家或地区的要求。在 ESP8266 和 ESP32 中，国家码主要就是针对不同国家可使用的频率不同而设计的。因为 WiFi 协议中将可发射的频率划分为不同的信道，所以也可以理解为国家码就是针对不同国家的信道要求而设计。因为 ESP8266 和 ESP32 目前只支持 2.4G 频段，所以本文就以 2.4G 频段中的信道为例来说明。

国家码

下图是主要国家对于 2.4G 频段的信道要求，不同的国家对信道要求不同，如中国和欧洲支持的信道为 1-13（所以欧洲的路由器在中国是可以直接使用的），而北美只支持 1-11，日本则支持 1-14。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Beps6dwZ-1614058840601)(https://i.imgur.com/2mP3o7v.jpg)]

因为国内支持的信道为 1-13，所以在使用国内的路由器时，WiFi 信道只能在 1-13 之间任选；

美国所支持的信道是 1-11，那么路由器中只可以使用 1-11，12 和 13 即为非法信道。如果将国内的路由器带到美国，并设置信道为 12，那么用美国的手机将扫描不到这个路由器的信息。所以如果不能自由转换国家码，必然会对售往不同国家的 WiFi 设备产生影响。

#二：国家码接口

在 ESP32 中，国家码相关的接口主要包含设置国家码和获取国家码

/**
  * @brief     configure country info
  *
  * @attention 1. The default country is {.cc="CN", .schan=1, .nchan=13, policy=WIFI_COUNTRY_POLICY_AUTO}
  *
  * @param     wifi_country_t *country: the configured country info
  *
  * @return
  *    - ESP_OK: succeed
  *    - ESP_ERR_WIFI_NOT_INIT: WiFi is not initialized by esp_wifi_init
  *    - ESP_ERR_WIFI_ARG: invalid argument
  */
esp_err_t esp_wifi_set_country(const wifi_country_t *country);

/**
  * @brief     get the current country info
  *
  * @param     country  country info
  *
  * @return
  *    - ESP_OK: succeed
  *    - ESP_ERR_WIFI_NOT_INIT: WiFi is not initialized by esp_wifi_init
  *    - ESP_ERR_WIFI_ARG: invalid argument
  */
esp_err_t esp_wifi_get_country(wifi_country_t *country);

其中 esp_wifi_set_country (ESP8266 中称为 wifi_set_country) 用来设置国家码信息，esp_wifi_get_country (ESP8266 中称为 wifi_get_country) 用来获取当前的国家码信息。国家码参数信息 wifi_country_t 主要由以下几部分组成：

typedef struct {
    char cc[3];               /**< country code string */
    uint8_t schan;            /**< start channel */
    uint8_t nchan;            /**< total channel number */
    uint8_t policy;           /**< country policy */
} wifi_country_t;

其中 cc 为国家代码，如中国的国家代码为 CN，美国为 US；schan 为起始信道，nchan 为总信道数，如美国的起始信道为 1，信道数为 11，policy 为国家码选项，目前只支持如下两种：

typedef enum {
    WIFI_COUNTRY_POLICY_AUTO,   /**< Country policy is auto, use the country info of AP to which the station is connected */
    WIFI_COUNTRY_POLICY_MANUAL, /**< Country policy is manual, always use the configured country info */
} WIFI_COUNTRY_POLICY;

如果选择 auto 那么将会使用所连接 AP 的国家码信息，而 manual 表示由用户配置信息决定。

#三：国家码使用

3.1 STATION 模式

当国家码 policy 为 auto 时，STA 的国家码信息由所连接的 AP 决定，如果 AP 中不含国家码信
息，则使用默认值 {“CN”, 1, 13}。比如国家码设置为 {“US”, 1, 11}，连接中国的路由器后，其国家码会被自动更新为 {“CN”, 1, 13}。

当国家码 policy 为 manual 时，STA 的国家码信息由 esp_wifi_set_country 中配置信息决定，
仅扫描国家码规定的信道。

3.2 SOFTAP 模式

在 AP 模式下，国家码 policy 不会生效，可以省略，如果配置了国家为 {“US”, 1, 11}，则AP可配置的信道范围为 1~11。默认的国家码信息为 {“CN”, 1, 13}。

需要注意的是配置的国家码信息会对 AP 参数的配置有影响，例如在 ESP32 中，esp_wifi_set_config 能够配置的信道范围就是由配置的国家码决定的。

3.3 AP + STATION 模式

当国家码 policy 为 auto 时，AP 的国家码信息跟随 STA 所连接的外部 AP 的国家码信息，此时
AP 会动态更新 beacon/probe response 中的国家码信息。当 STA 连接的外部 AP 的国家码信息
与 AP 配置的国家码信息不同时，会打出一条 Warning 信息，如果 STA 与连接的 AP 断开连接，
国家码依然使用最近连接过的 AP 的国家码。

当国家码 policy 为 manual 时，AP 的国家码信息由配置所决定

四：运行分析

本文以ESP8266 RTOS 的 AP + STATION 模式下的一个 ConnectAP 的 Demo （Conn_AP_DEMO）来分析国家码的具体实现。
根据这个 demo，主要修改代码如下：

void wifi_handle_event_cb(System_Event_t *evt)
{

    switch (evt->event_id) {
        case EVENT_STAMODE_CONNECTED:
            printf("connect to ssid %s, channel %dn", evt->event_info.connected.ssid,
                    evt->event_info.connected.channel);
	    wifi_country_t config_country;
	    wifi_get_country(&config_country);
	    printf("Country info:CC:%c%c,SC:%d,NC:%dn",config_country.cc[0],config_country.cc[1],config_country.schan,config_country.nchan);
            break;
        case EVENT_STAMODE_DISCONNECTED:
            printf("disconnect from ssid %s, reason %dn", evt->event_info.disconnected.ssid,
                    evt->event_info.disconnected.reason);
            break;
        ......
    }
}

void conn_ap_init(void)
{
   // wifi_country_t config_country = {.cc="US", .schan=1, .nchan=11, WIFI_COUNTRY_POLICY_AUTO};

    wifi_country_t config_country = {.cc="US", .schan=1, .nchan=11, WIFI_COUNTRY_POLICY_MANUAL};
    wifi_set_country(&config_country);

    wifi_set_opmode(STATIONAP_MODE);
    struct station_config config;
    memset(&config, 0, sizeof(config));  //set value of config from address of &config to width of size to be value '0'
    sprintf(config.ssid, DEMO_AP_SSID);
    sprintf(config.password, DEMO_AP_PASSWORD);
    wifi_station_set_config(&config);
    wifi_set_event_handler_cb(wifi_handle_event_cb);
    wifi_station_connect();
}

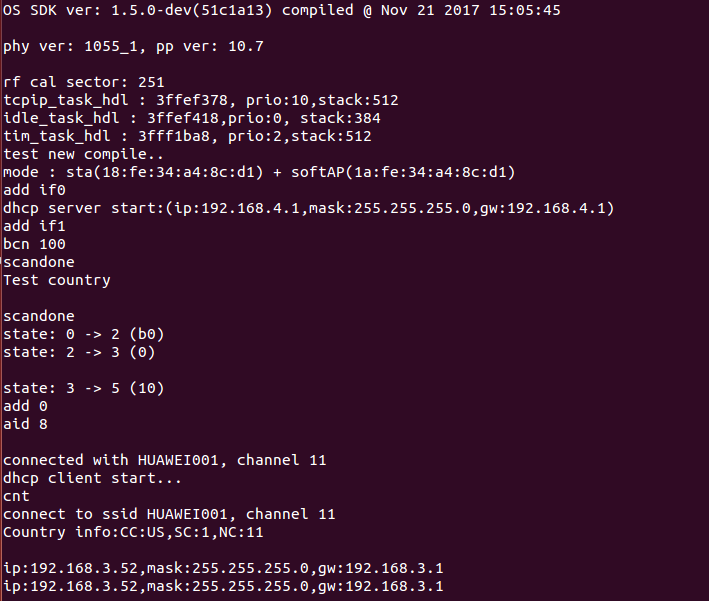

代码中设置的国家码为美国，policy 为 manual,如果路由器的信道为 11，运行程序，程序可以正常连接到路由，并打印如下信息：
