关于VRRP+OSPF的冗余口字型组网实验

86 阅读 0 评论 57 点赞

我是靠谱客的博主独特哈密瓜，最近开发中收集的这篇文章主要介绍关于VRRP+OSPF的冗余口字型组网实验，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

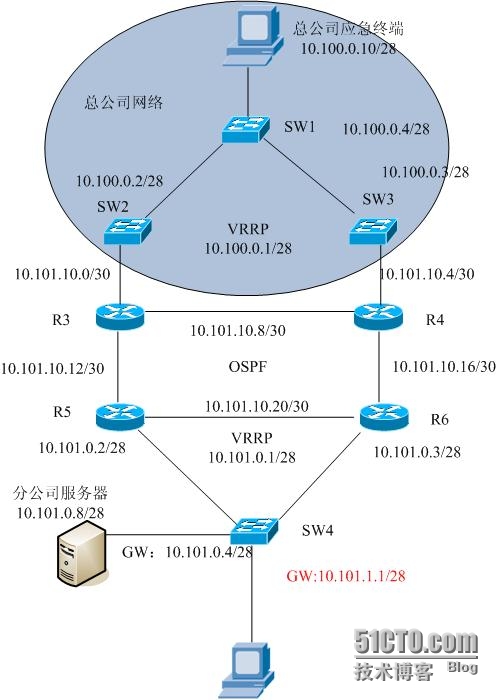

一、实验拓扑

二、实验的要求

1、整个网络分为总公司网络（见蓝色底纹部分）和其它的分公司网络，总公司和分公司网络要逻辑隔离开来，通过静态路由互联；
2、总公司网络地址范围10.100.0.0/24，分公司网络地址范围10.101.0.0/22。除图上标出的IP地址以外，请根据需要分配其他IP地址；
3、总公司有一台应急维护终端（IP：10.100.0.10/28）通过交换机SW1主备双链路接入交换机SW2、SW3；分公司布置一台监控服务器(IP地址:10.101.0.8/28)，并配备一台维护终端（IP地址:10.101.1.8/28）；
4、通过ACL策略实现：总公司应急维护终端、分公司维护终端均可以访问地市监控服务器，但分公司应急维护终端不可以访问总公司应急维护终端；
5、分公司网络4台路由器组成OSPF协议点对点互联网络，分公司R3、R4、R5、R6等路由器互联OSPF链路需启用MD5加密认证，hello间隔时间为5秒；
6、分公司接入层交换机SW4同样通过主备双链路接入路由器R5、R6，运行VRRP协议。

欢迎大家做一下，我的参考配置请到下面进行下载：
