VRRP 与 BFD 联动实现快速切换

写在前面：本人是一名计算机系大二的学生，会不定时的将我的学习笔记分享给大家！如果需要更多的学习资源可以通过我的GitHub自行下载！

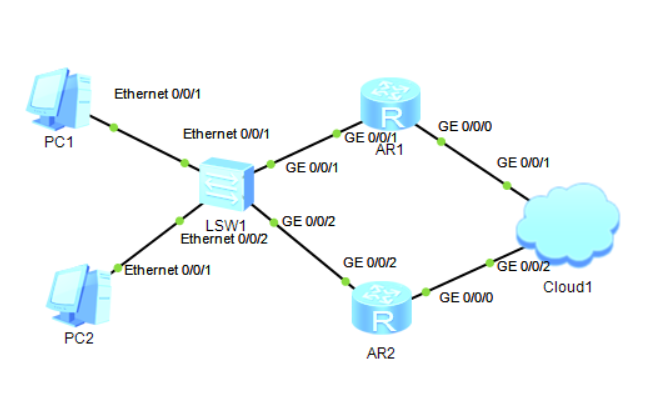

实验topo

实验要求

1. 配置各设备接口 IP 地址及路由协议，使网络层路由可达。
2. 在 RouterA 和 RouterB 上配置 VRRP 备份组，其中 RouterA 的优先级为 120，抢占延时为 20秒，作为 Master 设备；RouterB 的优先级为缺省值，作为 Backup 设备，实现网关的主备备
   份。
3. 在 RouterA 和 RouterB 上配置静态 BFD 会话，监测备份组之间的链路。
4. 在 RouterB 上配置 VRRP 与 BFD 联动，实现链路故障时 VRRP 备份组快速切换。

实验步骤

1、配置设备间的网络互连

[RA]
#
sy
sysname RA
#
interface GigabitEthernet0/0/1
ip address 10.1.1.1 255.255.255.0
#
ospf 1  //配置ospf进行互连
a 0
net    10.1.1.0  0.0.0.255
#

[RB]
#
sy
sysname RB
 #
interface GigabitEthernet0/0/2
ip address 10.1.1.2 255.255.255.0
#
ospf 1
a 0
net   10.1.1.0   0.0.0.255
#

配置二层穿透功能

[Switch]
#
sysname Switch
#
vlan batch 100
#
interface GigabitEthernet0/0/1
port hybrid pvid vlan 100
port hybrid untagged vlan 100  //剥离tag，三层无法剥离tag
#
interface GigabitEthernet0/0/2
port hybrid pvid vlan 100
port hybrid untagged vlan 100
#

2、配置vrrp主备备份

[RA]
#
int  g0/0/1
vrrp vrid 1 virtual-ip 10.1.1.3
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 20
#

[RB]
#
interface GigabitEthernet0/0/2
vrrp vrid 1 virtual-ip 10.1.1.3
#

3、配置BFD会话

[RA]
#
bfd
#
bfd atob bind peer-ip 10.1.1.2 interface GigabitEthernet0/0/1
discriminator local 1
discriminator remote 2
min-tx-interval 50
min-rx-interval 50
commit
#

[RouterB]
#
bfd
#
bfd btoa bind peer-ip 10.1.1.1 interface GigabitEthernet0/0/2
discriminator remote 1
min-tx-interval 50
min-rx-interval 50
commit
#

验证状态

<RA> display bfd session all
--------------------------------------------------------------------------------
Local Remote PeerIpAddr State Type InterfaceName
--------------------------------------------------------------------------------
1 2 10.1.1.2 Up S_IP_IF GigabitEthernet0/0/1
--------------------------------------------------------------------------------
 Total UP/DOWN Session Number : 1/0

4、配置BDF联动

• 在 RouterB 上配置 VRRP 与 BFD 联动，当 BFD 会话状态 Down 时，RouterB 的优先级增
  加 40。

[RB]
#
interface   g0/0/1
vrrp  vrid   1  track  bfd-sesion 2  increased  40
q
#

5、验证配置结果

<RA> display vrrp
 GigabitEthernet2/0/0 | Virtual Router 1
 State : Master
 Virtual IP : 10.1.1.3
 Master IP : 10.1.1.1
 PriorityRun : 120
 PriorityConfig : 120
 MasterPriority : 120
 Preempt : YES Delay Time : 20 s
 TimerRun : 1 s
 TimerConfig : 1 s
 Auth Type : NONE
 Virtual Mac : 0000-5e00-0101
 Check TTL : YES
 Config type : normal-vrrp
 Create time : 2020-06-14 12:32:56
 Last change time : 2020-06-14  12:33:00

<RouterB> display vrrp
GigabitEthernet2/0/0 | Virtual Router 1
State : Backup
Virtual IP : 10.1.1.3
Master IP : 10.1.1.1
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 120
Preempt : YES Delay Time : 0 s
TimerRun : 1 s
TimerConfig : 1 s
Auth Type : NONE
Virtual Mac : 0000-5e00-0101
Check TTL : YES
Config type : normal-vrrp
Track BFD : 2 Priority increased : 40
BFD-Session State: UP
Create time : 2020-06-14 12:32:56
Last change time : 2020-06-14 12:32:56

模拟故障
在r1上执行shutdown命令，用display vrrp查看。

[RA]
#
int   g0/0/1
shutdown
#

[RA] display vrrp
 GigabitEthernet2/0/0 | Virtual Router 1
 State : Initialize
 Virtual IP : 10.1.1.3
 Master IP : 0.0.0.0
 PriorityRun : 120
 PriorityConfig : 120
 MasterPriority : 0
 Preempt : YES Delay Time : 20 s
 TimerRun : 1 s
 TimerConfig : 1 s
 Auth Type : NONE
 Virtual Mac : 0000-5e00-0101
 Check TTL : YES
 Config type : normal-vrrp

<RB> display vrrp
 GigabitEthernet2/0/0 | Virtual Router 1
 State : Master
 Virtual IP : 10.1.1.3
 Master IP : 10.1.1.2
 PriorityRun : 140
 PriorityConfig : 100
 MasterPriority : 140
 Preempt : YES Delay Time : 0 s
 TimerRun : 1 s
 TimerConfig : 1 s
 Auth Type : NONE
 Virtual Mac : 0000-5e00-0101
 Check TTL : YES
 Config type : normal-vrrp
 Track BFD : 2 Priority increased : 40  //增加40
 BFD-Session State: DOWN   //可以看到这里的状态是关闭的！


配置文件

• RA 的配置文件

#
sysname RA #
bfd
#
interface GigabitEthernetg0/0/1
ip address 10.1.1.1 255.255.255.0
vrrp vrid 1 virtual-ip 10.1.1.3
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 20
#
bfd atob bind peer-ip 10.1.1.2 interface GigabitEthernet0/0/1
discriminator local 1
discriminator remote 2
min-tx-interval 50
min-rx-interval 50
commit
#
return

• RB 的配置文件

#
sysname RouterB #
bfd
#
interface GigabitEthernet0/0/2
ip address 10.1.1.2 255.255.255.0
vrrp vrid 1 virtual-ip 10.1.1.3
vrrp vrid 1 track bfd-session 2 increased 40
#
bfd btoa bind peer-ip 10.1.1.1 interface GigabitEthernet0/0/2
discriminator local 2
discriminator remote 1
min-tx-interval 50
min-rx-interval 50
commit
#
return

• Switch 的配置文件

#
sysname Switch
#
vlan batch 100
#
interface GigabitEthernet0/0/1
port hybrid pvid vlan 100
port hybrid untagged vlan 100
#
interface GigabitEthernet0/0/2
port hybrid pvid vlan 100
port hybrid untagged vlan 100
#
return

本文均属肉肉原创，如有不详或错误，欢迎指出！

本文作者：肉肉
版权声明：博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明出处！
