概述
1.功放测试
1.1使用设备：
某款功放芯片；数字可调电源；AP/ABTEC；滤波器；负载；

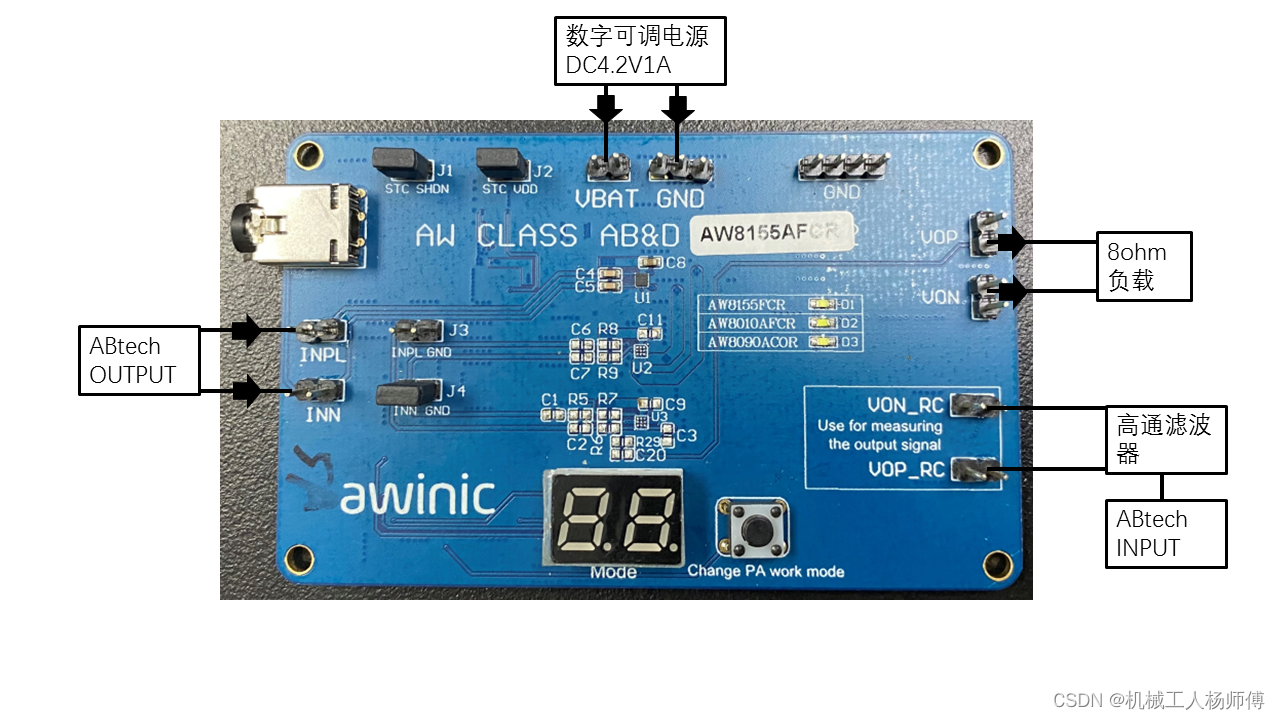

1.2连线：
连线需要注意的点：先测试数字可调电源输出电压达到4.2V，电流在1A，电流太小输出不稳定（限流）；
1.3实验内容与流程：
1.3.1扫频测试
输出信号用模拟非差分（unbalanced），输入信号选择差分输入（balanced）；电流设置不宜太高，0.1A即可；不要任何计权方式；

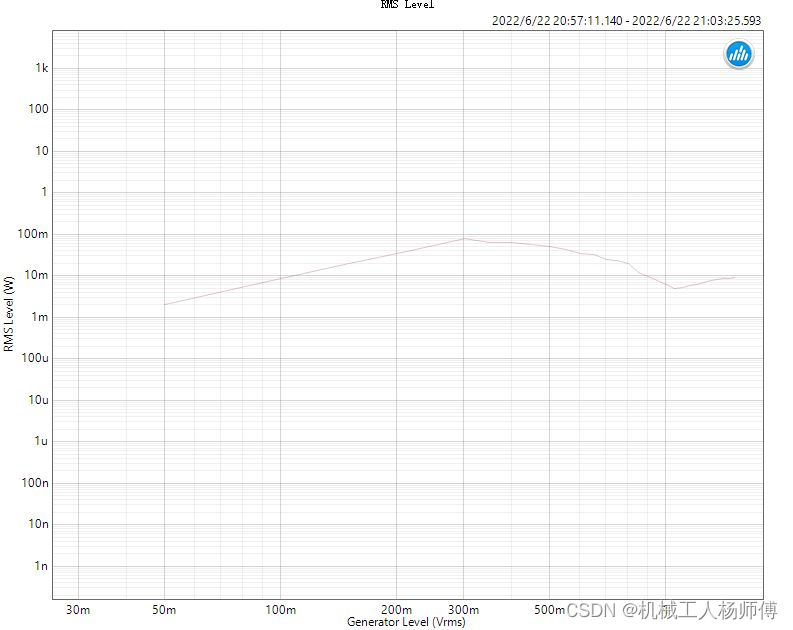

1.3.2扫幅测试
0-1.5V输入扫幅；记录功率变化；
1.3.3AGC启动时间（attack time）和停止时间（release time）
电压突然调大（大到超过在扫幅曲线中稳定的最大电压）或者从超调突然调小，在示波器中捕捉AGC/NCN启动或者停止的时间。

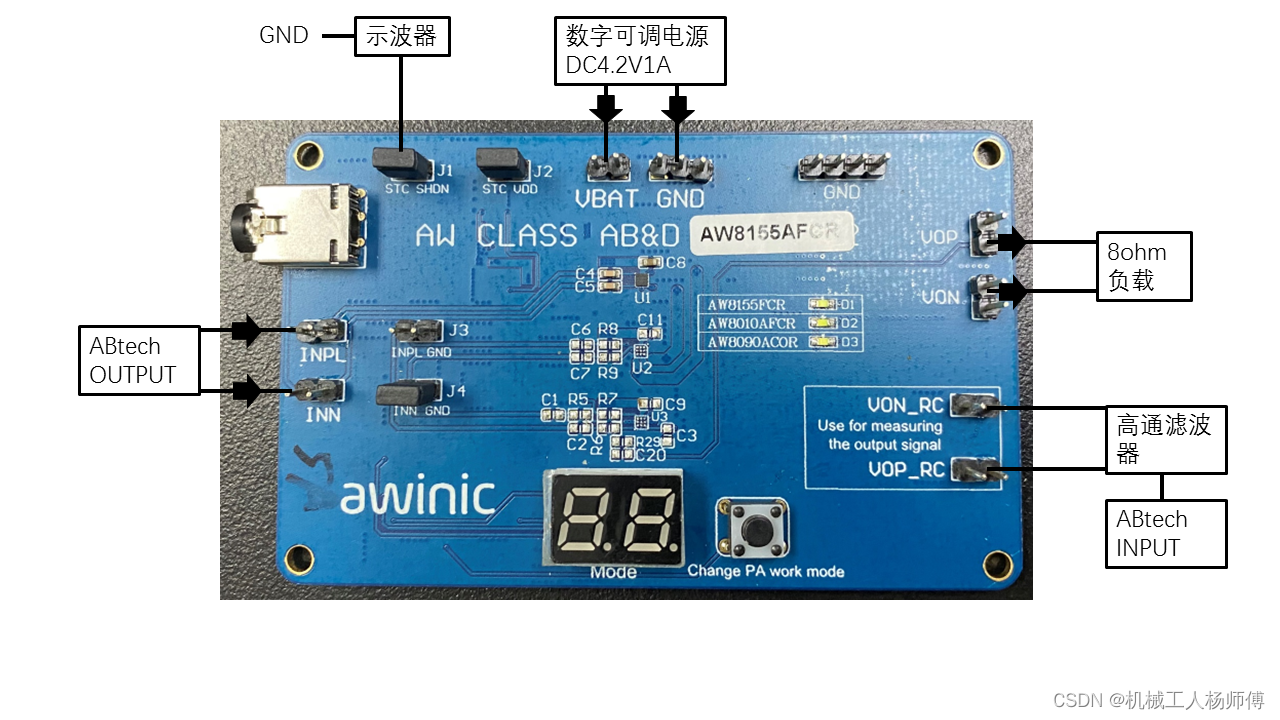

1.3.4SHDN时间
示波器连接SHDN引脚，用示波器捕捉模式切换时的高低电平变化。
