概述

//=====================================================================
//TITLE:
//    WinCE获取SD卡序列号
//AUTHOR:
//    norains
//DATE:
//    Thursday 25-February-2011
//Environment:
//    Visual Studio 2005
//    Windows CE 6.0
//    Telechips TCC89x
//=====================================================================

WinCE的设备，估计会和SD卡打交道的应该不在少数。特别是一些软件，比如导航地图之类，加密数据用的就是SD卡的序列号。不过，严格来说，在WinCE下面并没有专门针对于SD卡序列号的获取函数，而是针对Storage的。只不过SD卡也是Storage的一种，所以自然也能够被获取。

SD卡序列号的获取，是需要通过驱动的的。这么一说的话，熟悉的朋友可能就明白流程了：首先调用CreateFile打开驱动，接着使用DeviceIoControl来获取序列号，最后则是调用CloseHandle进行关闭。

一步一步来，先看看CreateFile的调用，如：
HANDLE hDisk = CreateFile(TEXT("DSK2:"), GENERIC_READ, FILE_SHARE_READ | FILE_SHARE_WRITE, NULL, OPEN_EXISTING, 0, NULL);

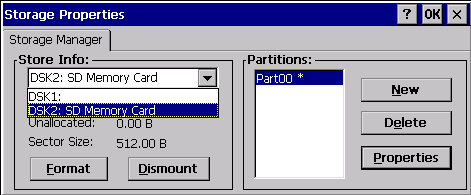

这段代码没什么问题，可能大家比较关心的是"DSK2:"这个参数的来源。或是说，我如何确定这个参数。很多朋友可能会错认为，当我们SD卡插入到设备中，在"我的设备"会出现"Storage Card"分区，那么CreateFile的第一个形参就应该是它。但实际上这样是错误的，传入的形参并不是分区名，而应该是驱动名。而这个驱动名的确认，可以通过"控制面板"的"存储器"确认，如图：

图中的"DSK1:"是设备中NAND FLASH的驱动，而"DSK2:"则是SD卡的。可能有朋友问了，我如何判断哪个是SD卡的呢？其实这是一个很简单的事情：没插入SD卡的时候查看一次，插入SD卡的时候再查看一次，多出的那个就是SD卡了。囧~

接着我们就必须调用DeviceIoControl函数了，如下代码所示：
PSTORAGE_IDENTIFICATION pStoreInfo = (PSTORAGE_IDENTIFICATION) new BYTE[300]; DeviceIoControl(hDisk, IOCTL_DISK_GET_STORAGEID, NULL, 0, pStoreInfo, BUFFER_SIZE, &dwBytesRet, NULL);

IOCTL_DISK_GET_STORAGEID是设备请求标识符，这个应该也好理解。如果你的代码编译时该标识符没有定义，那么你应该是没有包含Diskio.h文件。可能比较费解的是pStoreInfo，为什么要new个300byte的空间，然后又转换为PSTORAGE_IDENTIFICATION指针呢？这个我们必须要从STORAGE_IDENTIFICATION结构说起。

STORAGE_IDENTIFICATION结构定义如下：
typedef struct _STORAGE_IDENTIFICATION { DWORD dwSize; DWORD dwFlags; DWORD dwManufactureIDOffset; DWORD dwSerialNumOffset; 　　} STORAGE_IDENTIFICATION, *PSTORAGE_IDENTIFICATION; 　　

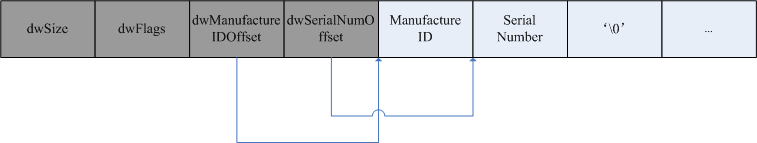

　　dwSize是结构体和标识符的大小，dwFlags标志着标识符是否可用，dwManufactureIDOffset是标识符的中的厂家ID偏移位置，最后的dwSerialNumOffset则是标识符中的序列号偏移位置。完了？是的，完了，就是这几样东西。那么，疑问来了，那标识符在哪里？别急，我们来看看返回回来数据的存储方式，如图：
　　
　　
　　图中的灰色部分为STORAGE_IDENTIFICATION的成员，其大小为sizeof(STORAGE_IDENTIFICATION)，是固定值；而蓝色的部分，则是我们分配的内存减去结构体后的大小，容量随着我们分配的内存而改变。在这里稍微返回来看一下代码，为什么我们代码中分配了个300Byte的空间呢？其实300这个数值是随意的，如果你设备的标识符大于这个数值，可以进行修改。但对于SD卡来说，标识符也就是10位，加上STORAGE_IDENTIFICATION的大小，300的空间完全足够了。
　　
　　接着从图中可以知道，在紧随着结构体之后的是ManufactureID和SerialNumber的数值。那么这两个数值的位置应该如何确定呢？那就是通过dwManufactureIDOffset和dwSerialNumOffset的数值来确定，这也就是为什么图中dwManufactureIDOffset方块延伸出来的箭头会指向ManufactureID前端的原因。
　　
　　对于ManufactureID和SerialNumber还有一些地方需要注意的。这两个号码合起来的长度是不固定的，但我们能通过末尾是否为'/0'来判断标识符是否结束。另外还有一点，ManufactureID和SerialNumber之间是没有分隔符的，我们只能通过(dwSerialNumOffset - dwManufactureIDOffset)来确定。但这个还是需要有前提条件的，就是dwSerialNumOffset和dwManufactureIDOffset都不能为0，因为为0时，就意味着该标识符无效。简单点来说，如果dwSerialNumOffset这个偏移量的数值为0，那么意味着返回的数值中并没有ManufactureID。
　　
　　结构明白之后，我们就很容易获取这两个标志的起始地址了：
　　char *pManufactureID = reinterpret_cast<char *>(pStoreInfo) + pStoreInfo->dwManufactureIDOffset; 　　char *pSerialNum = reinterpret_cast<char *>(pStoreInfo) + pStoreInfo->dwSerialNumOffset;
　　
　　接下来的事情可能就不用细说了，无非就是根据起始地址来复制字符串。最后，就是调用CloseHandle来关闭驱动句柄了。
　　
　　
　　流程介绍完毕，但还不是文章的结尾。本文的最后，让我们来看看一个完整的获取标识符的函数，代码如下所示：
　　BOOL GetStorageIdentification(std::wstring &strDiskName,std::string &strManufactureID,std::string &strSerialNum) 　　{ 　　 BOOL bRes = FALSE; 　　　　 PSTORAGE_IDENTIFICATION pStoreInfo = NULL; 　　 HANDLE hDisk = INVALID_HANDLE_VALUE; 　　　　 __try 　　 { 　　 //The buffer for storing data 　　 const DWORD BUFFER_SIZE = 300; 　　　　　　 //Allocate the size for the struct 　　 pStoreInfo = (PSTORAGE_IDENTIFICATION) new BYTE[BUFFER_SIZE]; 　　 if(pStoreInfo == NULL) 　　 { 　　 __leave; 　　 } 　　　　 //Open the driver 　　 hDisk = CreateFile(strDiskName.c_str(), GENERIC_READ, FILE_SHARE_READ | FILE_SHARE_WRITE, NULL, OPEN_EXISTING, 0, NULL); 　　 if(hDisk == INVALID_HANDLE_VALUE) 　　 { 　　 __leave; 　　 } 　　　　 //Get the ID from the driver 　　 DWORD dwBytesRet = 0; 　　 if (DeviceIoControl(hDisk, IOCTL_DISK_GET_STORAGEID, NULL, 0, pStoreInfo, BUFFER_SIZE, &dwBytesRet, NULL) == FALSE) 　　 { 　　 __leave; 　　 } 　　　　 //Get the manufacture ID 　　 if (pStoreInfo->dwManufactureIDOffset != 0) 　　 { 　　 char *pManufactureID = reinterpret_cast<char *>(pStoreInfo) + pStoreInfo->dwManufactureIDOffset; 　　　　 if(pStoreInfo->dwSerialNumOffset != 0) 　　 { 　　 strManufactureID.assign(pManufactureID,pStoreInfo->dwSerialNumOffset - pStoreInfo->dwManufactureIDOffset); 　　 } 　　 else 　　 { 　　 strManufactureID = pManufactureID; 　　 } 　　 } 　　　　 if(pStoreInfo->dwSerialNumOffset != 0) 　　 { 　　 char *pSerialNum = reinterpret_cast<char *>(pStoreInfo) + pStoreInfo->dwSerialNumOffset; 　　 strSerialNum = pSerialNum; 　　 } 　　　　 bRes = TRUE; 　　 } 　　 __finally 　　 { 　　 if(pStoreInfo != NULL) 　　 { 　　 delete []pStoreInfo; 　　 } 　　　　 if(hDisk != INVALID_HANDLE_VALUE) 　　 { 　　 CloseHandle(hDisk); 　　 } 　　 } 　　　　 return bRes; 　　} 　　
