单片机+手机APP蓝牙控制RGB灯的颜色变化 程序与pcb

83 阅读 0 评论
我是靠谱客的博主 过时八宝粥，最近开发中收集的这篇文章主要介绍单片机+手机APP蓝牙控制RGB灯的颜色变化 程序与pcb，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

http://www.51hei.com/bbs/dpj-42269-1.html

STC15单片机 模块化程序 关于RGB灯的设计，自己写了一个手机APP通过蓝牙控制RGB灯的颜色变化

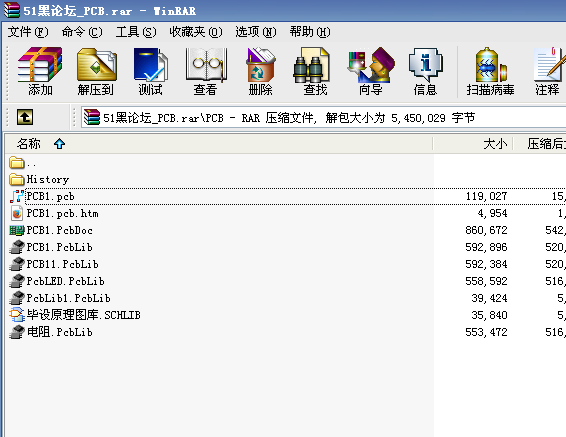

pcb下载 电路图：  PCB.rar (4.52 MB, 下载次数: 92)
stc15单片机完整源程序下载：  彩灯.rar (109.72 KB, 下载次数: 115)


下面是部分程序预览：
anjian.c
  1. /********************************************************************                                                                                                  *
  2. *文件名：ANJIAN.c
  3. *文件描述：按键控制LED的颜色变化
  4. *创建作者：庞登辉
  5. *创建日期：2015/11/28
  6. *创建版本号：V1.0
  7. *******************************************************************/
  8. #include"ANJIAN.h"
  9. /********************************************************************
  10. *函数名： void AnJan_Kong(void)
  11. *函数功能：        手机按键控制RGB灯的颜色
  12. *输入参数：无
  13. *返回参数：void
  14. *函数使用注意事项：初始化
  15. *********************************************************************/
  16. void AnJan_Kong(void)
  17. {        if(biaozhi==1)
  18. {
  19.         if(SBUF=='e') //红色
  20.         {
  21.                 CCAP0H = CCAP0L = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  22.                 CCAP1H = CCAP1L = 0; //红色PWM
  23.                 CCAP2H = CCAP2L = 255; //蓝色PWM
  24.                 rgb[1] = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  25.                 rgb[0] = 255; //红色PWM
  26.                 rgb[2] = 0; //蓝色PWM
  27.         }
  28.         if(SBUF=='f') //绿色
  29.         {
  30.                 CCAP0H = CCAP0L = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  31.                 CCAP1H = CCAP1L = 255; //红色PWM
  32.                 CCAP2H = CCAP2L = 255; //蓝色PWM
  33.                 rgb[1] = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  34.                 rgb[0] = 0; //红色PWM
  35.                 rgb[2] = 0; //蓝色PWM
  36.         }
  37.         if(SBUF=='g') //蓝色
  38.         {
  39.                 CCAP0H = CCAP0L = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  40.                 CCAP1H = CCAP1L = 255; //红色PWM
  41.                 CCAP2H = CCAP2L = 0; //蓝色PWM
  42.                 rgb[1] = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  43.                 rgb[0] = 0; //红色PWM
  44.                 rgb[2] = 255; //蓝色PWM
  45.         }
  46.         if(SBUF=='h') //半红色
  47.         {
  48.                 CCAP0H = CCAP0L = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  49.                 CCAP1H = CCAP1L = 128; //红色PWM
  50.                 CCAP2H = CCAP2L = 255; //蓝色PWM
  51.                 rgb[1] = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  52.                 rgb[0] = 127; //红色PWM
  53.                 rgb[2] = 0; //蓝色PWM
  54.         }
  55.         if(SBUF=='i') //半绿色
  56.         {
  57.                 CCAP0H = CCAP0L = 128; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  58.                 CCAP1H = CCAP1L = 255; //红色PWM
  59.                 CCAP2H = CCAP2L = 255; //蓝色PWM
  60.                 rgb[1] = 127; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  61.                 rgb[0] = 0; //红色PWM
  62.                 rgb[2] = 0; //蓝色PWM
  63.         }
  64.         if(SBUF=='j') //半蓝色
  65.         {
  66.                 CCAP0H = CCAP0L = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  67.                 CCAP1H = CCAP1L = 255; //红色PWM
  68.                 CCAP2H = CCAP2L = 128; //蓝色PWM
  69.                 rgb[1] = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  70.                 rgb[0] = 0; //红色PWM
  71.                 rgb[2] = 127; //蓝色PWM
  72.         }
  73.         if(SBUF=='k') //黄色
  74.         {
  75.                 CCAP0H = CCAP0L = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  76.                 CCAP1H = CCAP1L = 0; //红色PWM
  77.                 CCAP2H = CCAP2L = 255; //蓝色PWM
  78.                 rgb[1] = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  79.                 rgb[0] = 255; //红色PWM
  80.                 rgb[2] = 0; //蓝色PWM
  81.         }
  82.         if(SBUF=='l') //蓝绿色
  83.         {
  84.                 CCAP0H = CCAP0L = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  85.                 CCAP1H = CCAP1L = 255; //红色PWM
  86.                 CCAP2H = CCAP2L = 0; //蓝色PWM
  87.                 rgb[1] = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  88.                 rgb[0] = 0; //红色PWM
  89.                 rgb[2] = 255; //蓝色PWM
  90.         }
  91.         if(SBUF=='p') //白色
  92.         {
  93.                 CCAP0H = CCAP0L = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  94.                 CCAP1H = CCAP1L = 0; //红色PWM
  95.                 CCAP2H = CCAP2L = 0; //蓝色PWM
  96.                 rgb[1] = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  97.                 rgb[0] = 255; //红色PWM
  98.                 rgb[2] = 255; //蓝色PWM
  99.         }
  100.         if(SBUF=='o') //粉红色
  101.         {
  102.                 CCAP0H = CCAP0L = 255; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  103.                 CCAP1H = CCAP1L = 0; //红色PWM
  104.                 CCAP2H = CCAP2L = 0; //蓝色PWM
  105.                 rgb[1] = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  106.                 rgb[0] = 255; //红色PWM
  107.                 rgb[2] = 255; //蓝色PWM
  108.         }
  109.         if(SBUF=='n') //天蓝色
  110.         {
  111.                 CCAP0H = CCAP0L = 128; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  112.                 CCAP1H = CCAP1L = 255; //红色PWM
  113.                 CCAP2H = CCAP2L = 0; //蓝色PWM
  114.                 rgb[1] = 127; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  115.                 rgb[0] = 0; //红色PWM
  116.                 rgb[2] = 255; //蓝色PWM
  117.         }
  118.         if(SBUF=='m') //紫色
  119.         {
  120.                 CCAP0H = CCAP0L = 250; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  121.                 CCAP1H = CCAP1L = 133; //红色PWM
  122.                 CCAP2H = CCAP2L = 148; //蓝色PWM
  123.                 rgb[1] = 0; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  124.                 rgb[0] = 117; //红色PWM
  125.                 rgb[2] = 102; //蓝色PWM
  126.         }
  127.         }
  128. }
  129. /********************************************************************
  130. *函数名： void RGB_Led_Process(void)
  131. *函数功能：        手机按键控制RGB灯的颜色的进程函数
  132. *输入参数：无
  133. *返回参数：void
  134. *函数使用注意事项：初始化
  135. *********************************************************************/
  136. void RGB_Led_Process(void)
  137. {
  138.         CCAP0H = CCAP0L = 255-rgb[1]; //绿色PWM(三极管电路设计时PWM大导通小亮度弱)
  139.         CCAP1H = CCAP1L = 255-rgb[0]; //红色PWM
  140.         CCAP2H = CCAP2L = 255-rgb[2]; //蓝色PWM
  141.         AnJan_Kong();
  142.         SendData_Uart1(re[2]);

  144. }
复制代码

gsm.c
  1. /********************************************************************                                                                                                  *
  2. *文件名：GSM.c
  3. *文件描述：STC15串口外设函数
  4. *创建作者：庞登辉
  5. *创建日期：2015/11/28
  6. *创建版本号：V1.0
  7. *******************************************************************/
  8. #include "GSM.h"
  9. #include <string.H>
  10. #include <intrins.h>
  11. uchar XinXi = 0;


  14. /********************************************************************
  15. *函数名： uchar hand(uchar *ptr)
  16. *函数功能：        检测接收字符串
  17. *输入参数：        *ptr 要检测的字符串
  18. *返回参数：uchar
  19. *函数使用注意事项：接收数据通过中断完成
  20. *********************************************************************/
  21. uchar hand(uchar *ptr)
  22. {
  23.         if(strstr(rec_data,ptr)!=NULL)//strstr(char *str1, char *str2);找出str2字符串在
  24.                                                                 //str1字符串中第一次出现的位置（不包括str2的串结束符）。
  25.                                                                 //返回值：返回该位置的指针，如找不到，返回空指针。
  26.                 return 1;
  27.         else
  28.                 return 0;
  29. }

  31. /********************************************************************
  32. *函数名： void clear_rec_data(void)
  33. *函数功能：        清除接收的字符串
  34. *输入参数：无
  35. *返回参数：void
  36. *函数使用注意事项：接收数据通过中断完成
  37. *********************************************************************/
  38. void clear_rec_data(void)
  39. {
  40.         uchar i;
  41.         for(i=0;i<strlen(rec_data);i++)
  42.         {
  43.                 rec_data[i] = '0';
  44.         }
  45.         rec_num = 0;
  46. }
  47. /********************************************************************
  48. *函数名： void JieShou_Sing_Process(void)
  49. *函数功能：        接收手机信息进程函数
  50. *输入参数：无
  51. *返回参数：void
  52. *函数使用注意事项：接收数据通过中断完成
  53. *********************************************************************/
  54. void JieShou_Sing_Process(void)
  55. {
  56.         if(hand("+GMTI"))//如果有短信发来就为1
  57.         {
  58.                 clear_rec_data(); //清除接收的字符
  59.                 SendString_Uart2("AT+CMGR=1rn");//发送读取信息
  60.                 delay_ms(1);
  61.                 if(S2BUF=='H') //信息有用信息的标记为后面接有用信息
  62.                 {
  63.                         XinXi = rec_data[rec_num];//把有用的信号给变量XinXi
  64.                 }
  65.                 clear_rec_data(); 清除接收的字符
  66.                    SendString_Uart2("AT+CMGD=1rn");//删除短信以防空间不足
  67.         }
  68. }
  69. /********************************************************************
  70. *函数名： void Send_Sing_Process(void)
  71. *函数功能：        发送手机信息进程函数
  72. *输入参数：无
  73. *返回参数：void
  74. *函数使用注意事项：接收数据通过中断完成
  75. *********************************************************************/
  76. void Send_Sing_Process(void)
  77. {
  78.          SendString_Uart2("AT+CSCS="GSM"rn");
  79.     delay_s(1);//延时大约1秒
  80.     SendString_Uart2("AT+CMGF=1rn");
  81.     delay_s(1);//延时1秒
  82.         SendString_Uart2("AT+CSCA?rn");
  83.     delay_s(1);//延时1秒
  84.         SendString_Uart2("AT+CSMP=17,167,0,240rn");
  85.     delay_s(1);//延时1秒
  86.     SendString_Uart2("AT+CMGS="13557032914"rn");//此处修改为对方的电话号
  87.     delay_s(1);//延时1秒
  88.     SendString_Uart2("HELLO");//修改短信内容,短信内容可为英文和数字
  89.     SendData_Uart2(0x1a);
  90.     delay_s(15);//延时15秒
  91. }
复制代码

OTHER_FUNCTION.c
  1. /********************************************************************                                                                                                  *
  2. *文件名：OTHER_FUNCTION.c
  3. *文件描述：STC15串口外设函数
  4. *创建作者：庞登辉
  5. *创建日期：2015/11/28
  6. *创建版本号：V1.0
  7. *******************************************************************/
  8. #include "OTHER_FUNCTION.h"
  9. uchar biaozhi = 0;
  10. /********************************************************************
  11. *函数名： void Other_Led(void)
  12. *函数功能：        手机控制其它灯的颜色
  13. *输入参数：无
  14. *返回参数：void
  15. *函数使用注意事项：初始化
  16. *********************************************************************/
  17. void Other_Led(void)
  18. {
  19.         if(biaozhi==1)
  20.         {
  21.                 if(SBUF=='A')//开台灯
  22.                 {
  23.                         TDLed = 0;
  24.                 }
  25.                 if(SBUF=='C')//开浴室灯
  26.                 {
  27.                         YSLed = 0;
  28.                 }
  29.                 if(SBUF=='Z')//开卧室灯
  30.                 {
  31.                         WSLed = 0;
  32.                 }
  33.                 if(SBUF=='M')//开大厅灯
  34.                 {
  35.                         DTLed = 0;
  36.                 }
  37.                 if(SBUF=='F')//关台灯
  38.                 {
  39.                         TDLed = 1;
  40.                 }
  41.                 if(SBUF=='G')//关浴室灯
  42.                 {
  43.                         YSLed = 1;
  44.                 }
  45.                 if(SBUF=='H')//关卧室灯
  46.                 {
  47.                         WSLed = 1;
  48.                 }
  49.                 if(SBUF=='N')//关大厅灯
  50.                 {
  51.                         DTLed = 1;
  52.                 }
  53.         }
  54. }
  55. /********************************************************************
  56. *函数名： void Music_Out(void)
  57. *函数功能：        手机控制播放音乐函数
  58. *输入参数：无
  59. *返回参数：void
  60. *函数使用注意事项：初始化
  61. *********************************************************************/
  62. void Music_Out(void)
  63. {
  64.         if(biaozhi==1)
  65.         {
  66.                 if(SBUF=='B')
  67.                 {
  68.                         Uart_SendCMD(0x0d , 0 , 0x00) ;//播放
  69.                         delay_ms(100) ;//延时大概100MS
  70.                 }
  71.                 if(SBUF=='T')
  72.                 {
  73.                         Uart_SendCMD(0x0e , 0 , 0x00) ;//暂停
  74.                         delay_ms(100) ;//延时大概100MS
  75.                 }
  76.                 if(SBUF=='S')
  77.                 {
  78.                         Uart_SendCMD(0x02 , 0 , 0x00) ;//上一曲
  79.                         delay_ms(100) ;//延时大概100MS
  80.                 }
  81.                 if(SBUF=='X')
  82.                 {
  83.                         Uart_SendCMD(0x01 , 0 , 0x00) ;//下一曲
  84.                         delay_ms(100) ;//延时大概100MS
  85.                 }
  86.         }
  87. }
  88. /********************************************************************
  89. *函数名： void Music_Out(void)
  90. *函数功能：        手机控制播放音乐函数
  91. *输入参数：无
  92. *返回参数：void
  93. *函数使用注意事项：初始化
  94. *********************************************************************/
  95. void HongWai_BJ(void)
  96. {
  97.         if(HWBZ==0)
  98.         {
  99.                 while(!HWBZ);
  100.                 Send_Sing_Process();
  101.                 HWBZ = 1;
  102.         }
  103. }
  104. /********************************************************************
  105. *函数名： void Music_Out(void)
  106. *函数功能：        手机控制其它所有应用进程函数
  107. *输入参数：无
  108. *返回参数：void
  109. *函数使用注意事项：初始化
  110. *********************************************************************/
  111. void Other_All_Process(void)
  112. {
  113.         Music_Out(); //播放音乐
  114.         Other_Led(); //控制其他等
  115.         HongWai_BJ();//红外报警，发短信给手机
  116. }
复制代码

STC15_UART.c
  1. /********************************************************************                                                                                                  *
  2. *文件名：STC15_UART.c
  3. *文件描述：STC15串口外设函数
  4. *创建作者：庞登辉
  5. *创建日期：2015/11/28
  6. *创建版本号：V1.0
  7. *******************************************************************/
  8. #include "STC15_UART.h"
  9. #include "process.h"
  10. #define uint unsigned int
  11. #define uchar unsigned char
  12. static INT8U Send_buf[10] = {0} ;
  13. static INT8U Recv_buf[10] = {0} ;
  14. bit busy_uart1;

  16. #define S2_S0 0x01              //P_SW2.0               //中断控制寄存器2
  17. bit busy_uart2;
  18. uchar  re[4]={0};
  19. uchar  rgb[3]={255,255,255};
  20. uchar count=1;//

  22. uchar rec_data[50] = {0};        //以下是GSM模块返回数据
  23. uchar rec_num=0;        //串口2收到数据的个数
  24.

  26. /********************************************************************
  27. *函数名： void UART1_Init(void)
  28. *函数功能：        串口1初始化
  29. *输入参数：无
  30. *返回参数：void
  31. *函数使用注意事项：初始化
  32. *********************************************************************/
  33. void UART1_Init(void){

  35.     #if(PARITYBIT == NONE_PARITY)
  36.             SCON = 0x50;
  37.         #elif(PARITYBIT == ODD_PARITY) || (PARITYBIT == EVEN_PARITY) || (PARITYBIT == MARK_PARITY)
  38.             SCON = 0xda;
  39.         #elif(PARITYBIT == SPACE_PARITY)
  40.             SCON = 0xd2;
  41.     #endif
  42.         AUXR &= 0xFF;
  43.         AUXR |= 0x54;
  44.         TMOD = 0x00;
  45.         TL1 = (65536-(MAIN_Fosc/4/BAUD_UART1));
  46.         TH1 = (65536-(MAIN_Fosc/4/BAUD_UART1))>>8;

  48.         TR1 = 1;
  49.         ES = 1;
  50.         EA = 1;
  51. }
  52. /********************************************************************
  53. *函数名： void SendData_Uart1(uchar dat)
  54. *函数功能：        串口发送数据
  55. *输入参数：dat
  56. *返回参数：void
  57. *函数使用注意事项：单个数据
  58. *********************************************************************/
  59. void SendData_Uart1(uchar dat)
  60. {

  62.         while(busy_uart1);                 //等待之前数据发送完成
  63.         ACC = dat;
  64.
  65.         if (P)                      //根据P来设置校验位
  66.     {
  67.                 #if (PARITYBIT == ODD_PARITY)
  68.                        TB8 = 0;                //设置校验位为0
  69.                 #elif (PARITYBIT == EVEN_PARITY)
  70.                 TB8 = 1;                //设置校验位为1
  71.                 #endif
  72.             }
  73.             else
  74.             {
  75.                 #if (PARITYBIT == ODD_PARITY)
  76.                 TB8 = 1;                //设置校验位为1
  77.                 #elif (PARITYBIT == EVEN_PARITY)
  78.                 TB8 = 0;                //设置校验位为0
  79.                 #endif                         //计算偶校检位 P
  80.          }
  81.         busy_uart1 = 1;                          //忙标志位置 1
  82.         SBUF = ACC;                                  //发送数据到串口缓冲区
  83. }

  85. /********************************************************************
  86. *函数名： void Uart_Isr()interrupt 4
  87. *函数功能：        串口中断服务函数
  88. *输入参数：无
  89. *返回参数：void
  90. *函数使用注意事项：接收数据通过中断完成
  91. *********************************************************************/
  92. void Uart_Isr()interrupt 4 using 1
  93. {
  94.         if(RI)
  95.         {
  96.                 RI = 0;                                //清除接收中断标志
  97.         }
  98.         if(TI)
  99.         {
  100.                 TI = 0;                           //清除传输中断标志
  101.                 busy_uart1 = 0;           //清除传输忙标志
  102.                 if(count==1&&(SBUF=='a'||SBUF=='b'||SBUF=='c'))//蓝牙发送字符判断RGB的标志
  103.                 {
  104.                         re[count] = SBUF;
  105.                 }
  106.                 else
  107.                 {
  108.                         if(SBUF == 'd') //发送有效数据完毕标志
  109.                         {
  110.                                 count = 0;
  111.                         }
  112.                         else
  113.                         {
  114.                                 re[2] = SBUF;  //用来接收有用的数据
  115.                                 if(re[1]=='a') //字符为a就给rgb[0]发送数据（rgb[0]为红色的PWM）
  116.                                 {
  117.                                         rgb[0] = re[2];
  118.                                 }
  119.                                 if(re[1]=='b') //字符为a就给rgb[1]发送数据（rgb[1]为绿色的PWM）
  120.                                 {
  121.                                         rgb[1] = re[2];
  122.                                 }
  123.                                 if(re[1]=='c')        //字符为a就给rgb[2]发送数据（rgb[2]为蓝色的PWM）
  124.                                 {
  125.                                         rgb[2] = re[2];
  126.                                 }
  127.                         }
  128.                 }
  129.                 count++;
  130.         }
  131. }


  134. /********************************************************************
  135. *函数名： void UART2_Init(void)
  136. *函数功能：        串口2初始化
  137. *输入参数：无
  138. *返回参数：void
  139. *函数使用注意事项：初始化
  140. *********************************************************************/
  141. void UART2_Init(void) //初始化串口2
  142. {

  144. //    P_SW2 &= ~S2_S0;            //S2_S0=0 (P1.0/RxD2, P1.1/TxD2)
  145.           P_SW2 |= S2_S0;                //S2_S0=1 (P4.6/RxD2_2, P4.7/TxD2_2)
  146.

  148. #if (PARITYBIT == NONE_PARITY)
  149.     S2CON = 0x50;               //8位可变波特率
  150. #elif (PARITYBIT == ODD_PARITY) || (PARITYBIT == EVEN_PARITY) || (PARITYBIT == MARK_PARITY)
  151.     S2CON = 0xda;               //9位可变波特率,校验位初始为1
  152. #elif (PARITYBIT == SPACE_PARITY)
  153.     S2CON = 0xd2;               //9位可变波特率,校验位初始为0
  154. #endif

  156.     T2L = (65536 - (MAIN_Fosc/4/BAUD_UART2));   //设置波特率重装值
  157.     T2H = (65536 - (MAIN_Fosc/4/BAUD_UART2))>>8;
  158.         AUXR &= 0xFF;
  159.         AUXR |= 0x14;               //T2为1T模式, 并启动定时器2
  160.     IE2 = 0x01;                 //使能串口2中断
  161.     EA = 1;
  162. }

  164. /*----------------------------
  165. UART2 中断服务程序
  166. -----------------------------*/
  167. void Uart2() interrupt 8 using 1
  168. {
  169.         uchar temp;
  170.     if (S2CON & S2RI)
  171.     {
  172.         S2CON &= ~S2RI;         //清除S2RI位
  173.                 /*接收短信*/
  174.                 temp = S2BUF;
  175.                 rec_data[rec_num++]=temp;
  176.                 if(rec_num>=50)
  177.                 rec_num=0;
  178.     }
  179.     if (S2CON & S2TI)
  180.     {
  181.         S2CON &= ~S2TI;         //清除S2TI位
  182.         busy_uart2 = 0;               //清忙标志
  183.     }
  184. }

  186. /*----------------------------
  187. 发送串口2数据
  188. ----------------------------*/
  189. void SendData_Uart2(BYTE dat)
  190. {
  191.     while (busy_uart2);               //等待前面的数据发送完成
  192.     ACC = dat;                  //获取校验位P (PSW.0)
  193.     if (P)                      //根据P来设置校验位
  194.     {
  195. #if (PARITYBIT == ODD_PARITY)
  196.         S2CON &= ~S2TB8;        //设置校验位为0
  197. #elif (PARITYBIT == EVEN_PARITY)
  198.         S2CON |= S2TB8;         //设置校验位为1
  199. #endif
  200.     }
  201.     else
  202.     {
  203. #if (PARITYBIT == ODD_PARITY)
  204.         S2CON |= S2TB8;         //设置校验位为1
  205. #elif (PARITYBIT == EVEN_PARITY)
  206.         S2CON &= ~S2TB8;        //设置校验位为0
  207. #endif
  208.     }
  209.     busy_uart2 = 1;
  210.     S2BUF = ACC;                //写数据到UART2数据寄存器
  211. }
  212. /********************************************************************
  213. *函数名： void SendString_Uart1(char *s)
  214. *函数功能：        发送字符串函数
  215. *输入参数：无
  216. *返回参数：void
  217. *函数使用注意事项：
  218. *********************************************************************/
  219. void SendString_Uart2(char *s)
  220. {
  221.         while(*s)
  222.         {
  223.                 SendData_Uart2(*s++);
  224.         }
  225. }
  226. /*****************************************************************************************************
  227. - 功能描述： 串口发送一帧数据（MP3播放音乐（串口方式（用串口1）））
  228. - 隶属模块： 内部
  229. - 参数说明：
  230. - 返回说明：
  231. - 注：无
  232. *****************************************************************************************************/
  233. void SendCmd(INT8U len)
  234. {
  235.     INT8U i = 0 ;
  236.         delay_us(100);
  237.     SendData_Uart1(0x7E); //起始
  238.     for(i=0; i<len; i++)//数据
  239.     {
  240.                 SendData_Uart1(Send_buf[i]) ;
  241.                 delay_us(100);
  242.     }
  243.     SendData_Uart1(0xEF) ;//结束
  244.         delay_us(100);
  245. }
  246. /********************************************************************************************
  247. - 功能描述：求和校验
  248. - 隶属模块：
  249. - 参数说明：
  250. - 返回说明：
  251. - 注：      和校验的思路如下
  252.              发送的指令，去掉起始和结束。将中间的6个字节进行累加，最后取反码
  253.              接收端就将接收到的一帧数据，去掉起始和结束。将中间的数据累加，再加上接收到的校验
  254.              字节。刚好为0.这样就代表接收到的数据完全正确。
  255. ********************************************************************************************/
  256. void DoSum( INT8U *Str, INT8U len)
  257. {
  258.     INT16U xorsum = 0;
  259.     INT8U i;

  261.     for(i=0; i<len; i++)
  262.     {
  263.         xorsum  = xorsum + Str[i];
  264.     }
  265.         xorsum     = 0 -xorsum;
  266.         *(Str+i)   = (INT8U)(xorsum >>8);
  267.         *(Str+i+1) = (INT8U)(xorsum & 0x00ff);
  268. }


  271. /********************************************************************************************
  272. - 功能描述： 串口向外发送命令[包括控制和查询]
  273. - 隶属模块： 外部
  274. - 参数说明： CMD:表示控制指令，请查阅指令表，还包括查询的相关指令
  275.               feedback:是否需要应答[0:不需要应答，1:需要应答]
  276.               data:传送的参数
  277. - 返回说明：
  278. - 注：
  279. ********************************************************************************************/
  280. void Uart_SendCMD(INT8U CMD ,INT8U feedback , INT16U dat)
  281. {
  282.     Send_buf[0] = 0xff;    //保留字节
  283.     Send_buf[1] = 0x06;    //长度
  284.     Send_buf[2] = CMD;     //控制指令
  285.     Send_buf[3] = feedback;//是否需要反馈
  286.     Send_buf[4] = (INT8U)(dat >> 8);//datah
  287.     Send_buf[5] = (INT8U)(dat);     //datal
  288.     DoSum(&Send_buf[0],6);        //校验
  289.     SendCmd(8);       //发送此帧数据
  290. }

复制代码


最后

以上就是过时八宝粥为你收集整理的单片机+手机APP蓝牙控制RGB灯的颜色变化 程序与pcb的全部内容，希望文章能够帮你解决单片机+手机APP蓝牙控制RGB灯的颜色变化 程序与pcb所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(55)

相关文章

OpenCV编程->cvCvtColor函数
OpenCV编程->cvCvtColor函数
小白编程：OpenCV入门：图片简单操作：改变大小 HSV RGB
小白编程：OpenCV入门：图片简单操作：改变大小 HSV RGB
cvCvtColor实现色彩空间转换
cvCvtColor实现色彩空间转换
分享一个十二色相环取色&RGB颜色值与十六进制色码转换工具
分享一个十二色相环取色&RGB颜色值与十六进制色码转换工具
单片机+手机APP蓝牙控制RGB灯的颜色变化 程序与pcb
单片机+手机APP蓝牙控制RGB灯的颜色变化 程序与pcb
挑战图像处理100问（5）——HSV变换及色相反转
挑战图像处理100问（5）——HSV变换及色相反转
STM32F429-LTDC的颜色混合
STM32F429-LTDC的颜色混合
stm32f103控制舵机（数字舵机和模拟舵机都一样）双通道（代码改与官方文档）
stm32f103控制舵机（数字舵机和模拟舵机都一样）双通道（代码改与官方文档）

评论列表共有 0 条评论

立即
投稿
返回
顶部
