nios烧写到EPCS的问题处理

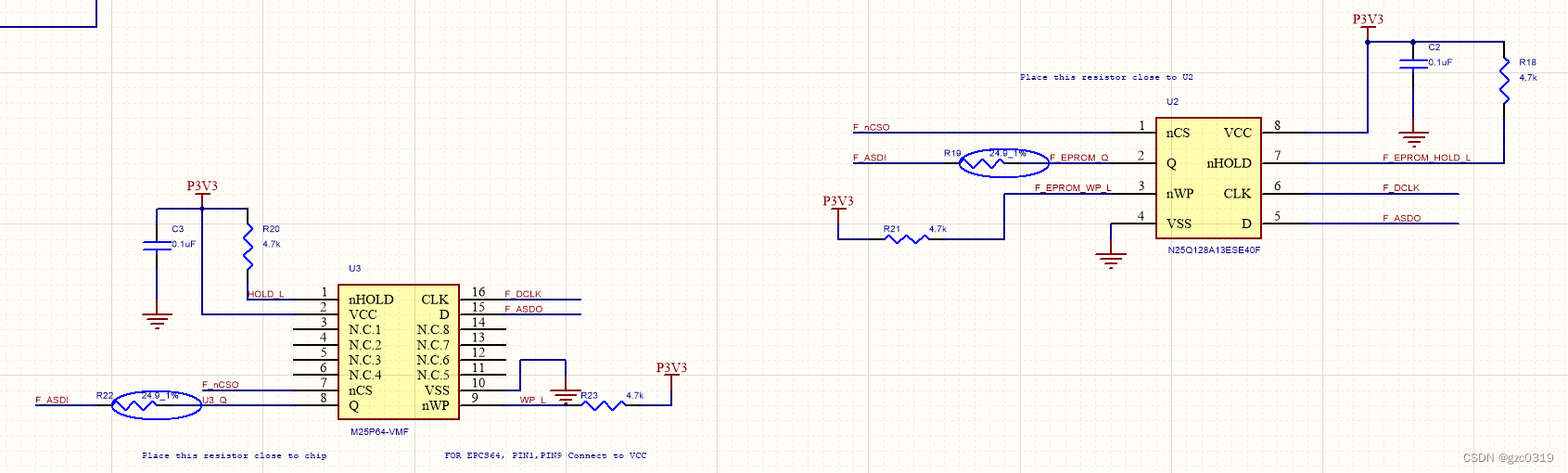

原理图如下图，板卡FPGA同时使用2片flash配置芯片，左侧M25P64即EPCS64。2片flash配置芯片使用相同的SPI总线。

 在不使用nios的quartus工程中，使用jtag烧写jic的方式固化程序到EPCS64，始终正常。

近期使用含有nios的quartus工程，发现无论是使用Nios® II Flash Programmer还是shell的方式均无法烧写程序，解决方法是直接焊掉U2 N25Q128。

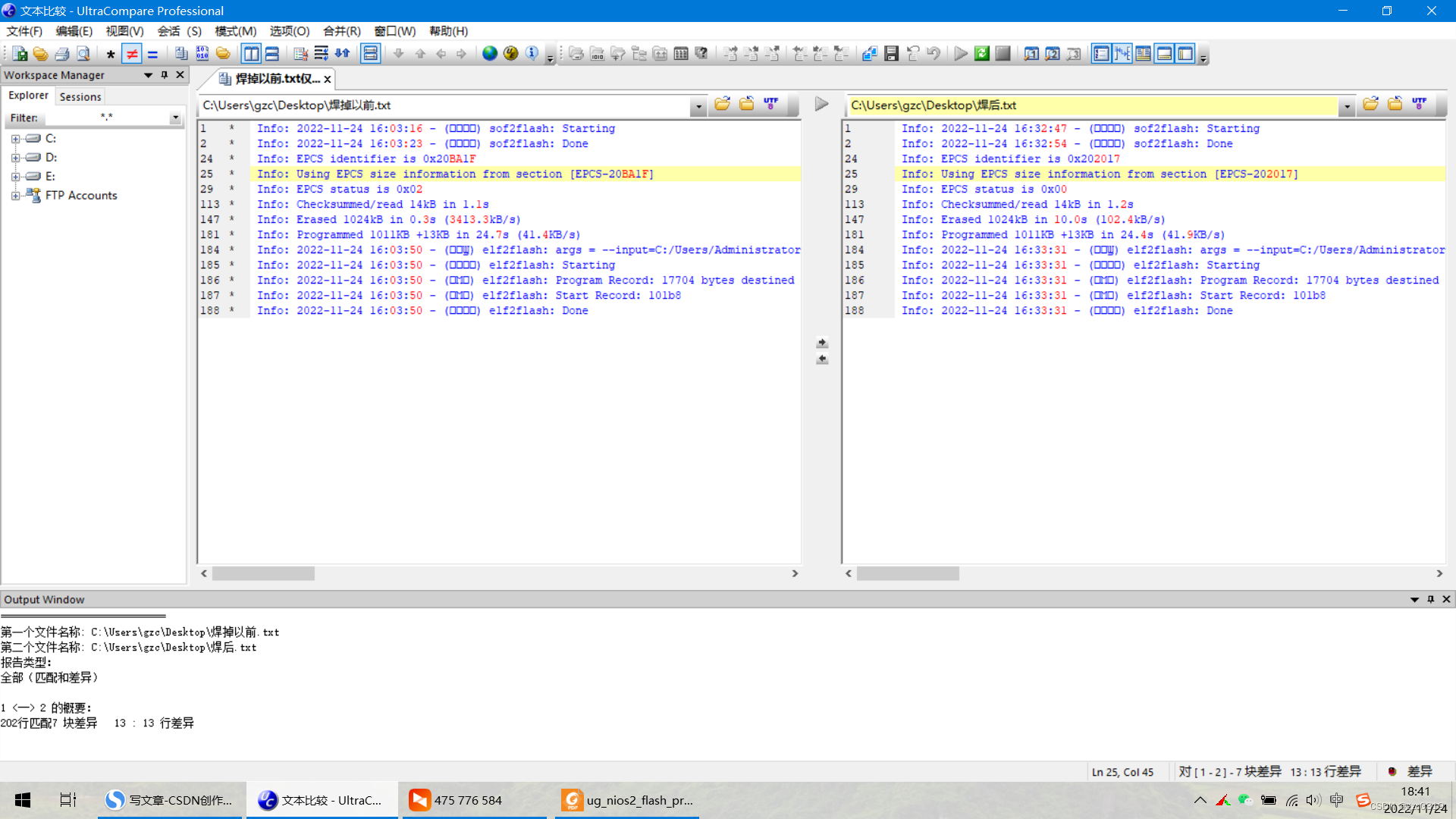

焊掉U2前后使用Nios® II Flash Programmer烧写信息对比如下图（仅显示差异部分）

其中焊掉U2前 EPCS identifier is 0x20BA1F  / EPCS status is 0x02 应该是U2

其中焊掉U2后 EPCS identifier is 0x202017   / EPCS status is 0x00应该是U3 EPCS FLASH

【为什么优先访问U2呢，求大佬指点】

解决问题曾经走过最大的弯路nios2-flash-override.txt

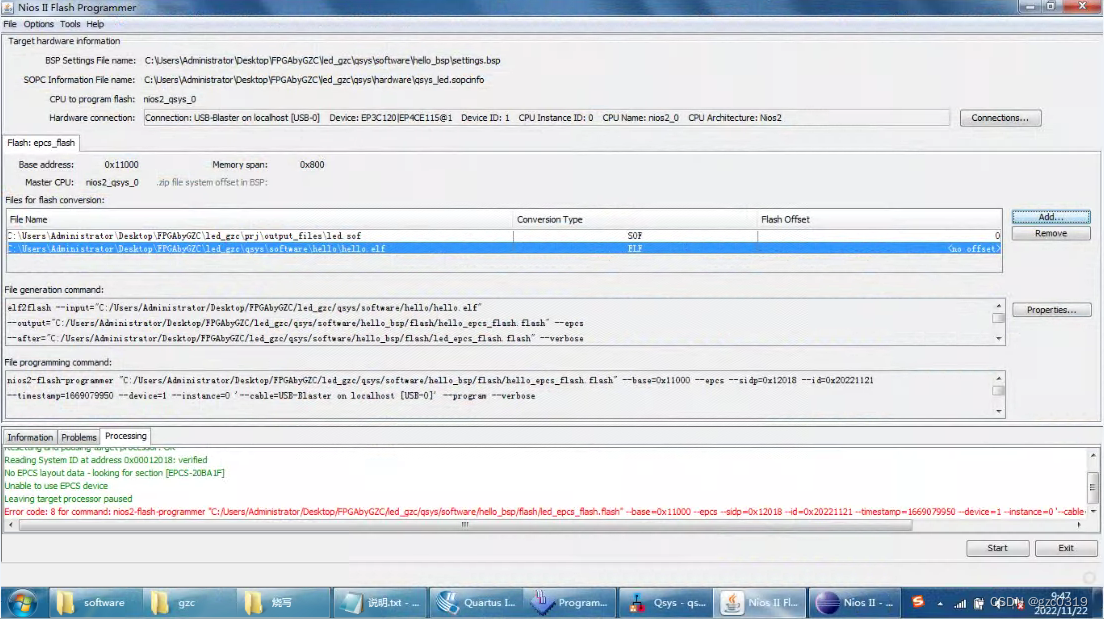

使用Nios® II Flash Programmer烧写报错如下图

根据 Unable to use EPCS device Leaving target processor paused_Michael-H的博客-CSDN博客提示，新建一个文本文档，命名为nios2-flash-override.txt，将其复制到nios的安装程序的bin目录下面altera13.1nios2edsbin

报错为："No EPCS layout data - looking for section [EPCS-20BA1F]"
那么应该添加的代码则为
[EPCS-20BA1F] # EPCS64N (lead-free)
sector_size = 65536
sector_count = 128

修改后Nios® II Flash Programmer烧写提示正常，但是固化失败。

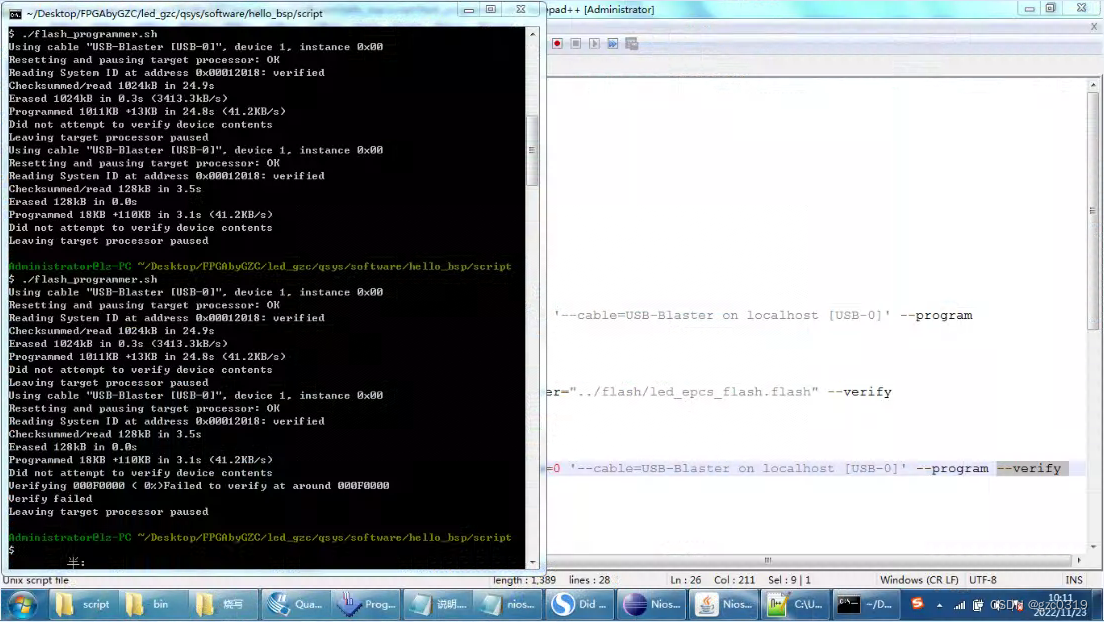

于是手动修改Nios® II Flash Programmer生成的sh文件，添加校验命令--verify，命令行执行，发现校验失败，如下图

使用sh脚本转换hex，生成jic的方式烧写，发现重启板卡后，FPGA内确实有nios核，但是c代码不执行。【我也很困惑，求大佬指点】
