OS / Linux / 进程的虚拟地址空间布局以及与物理地址映射原理

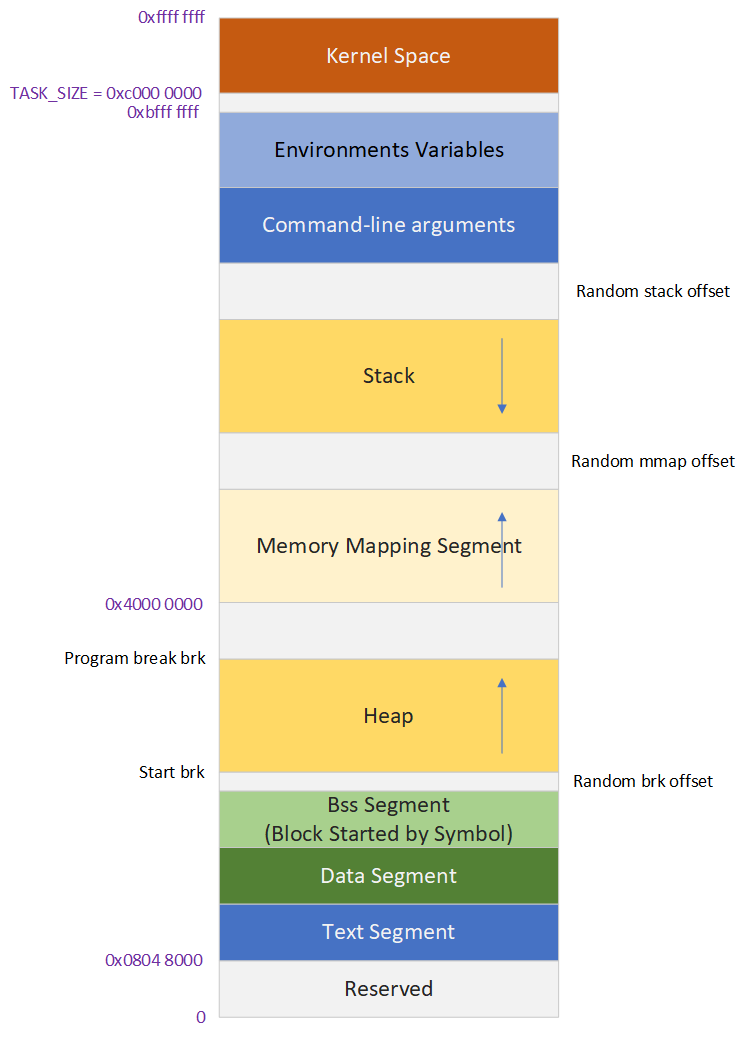

一、布局图

二、说明

三、拓展

1、分段的好处。

• 进程运行过程中，代码指令根据流程依次执行，只需访问一次(当然跳转和递归可能使代码执行多次)；而数据（数据段和BSS段）通常需要访问多次，因此单独开辟空间以方便访问和节约空间。
• 当程序被装载后，数据和指令分别映射到两个虚存区域。数据区对于进程而言可读写，而指令区对于进程只读。两区的权限可分别设置为可读写和只读。以防止程序指令被有意或无意地改写。
• 现代CPU具有极为强大的缓存(Cache)体系，程序必须尽量提高缓存命中率。指令区和数据区的分离有利于提高程序的局部性。现代CPU一般数据缓存和指令缓存分离，故程序的指令和数据分开存放有利于提高CPU缓存命中率。
• 当系统中运行多个该程序的副本时，其指令相同，故内存中只须保存一份该程序的指令部分。若系统中运行数百进程，通过共享指令将节省大量空间(尤其对于有动态链接的系统)。其他只读数据如程序里的图标、图片、文本等资源也可共享。而每个副本进程的数据区域不同，它们是进程私有的。
• 临时数据及需要再次使用的代码在运行时放入栈区中，生命周期短。全局数据和静态数据可能在整个程序执行过程中都需要访问，因此单独存储管理。堆区由用户自由分配，以便管理。

四、虚拟地址和物理地址映射原理

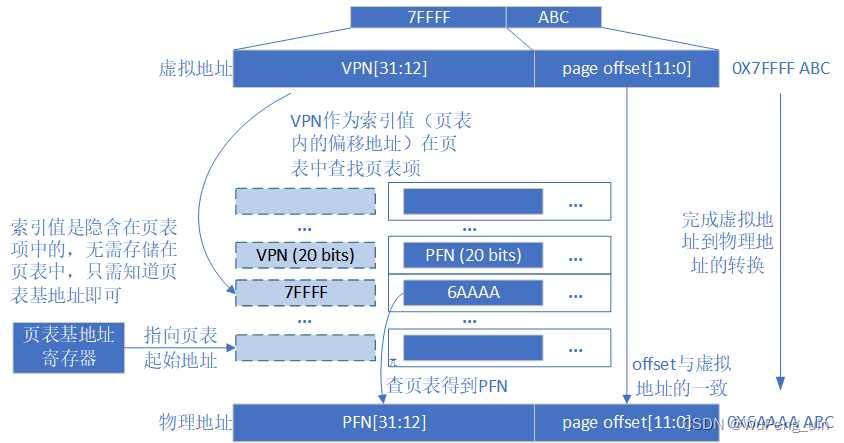

由于应用程序使用的内存地址是虚拟地址，为了能够将其与实际的物理内存达成一个映射，就需要一个表将虚拟地址映射到实际的物理内存地址，这个表就叫做页表，是存储在主存（RAM）里的。页表中的元素就叫做页表项，即虚拟地址与物理地址的映射，具体一点，我们直接看图，以区分开页表、页表项、虚拟地址与物理地址：

虚拟地址：也就是应用看到的内存地址，在本文就是一个 4B（32bit）的地址，分为索引值 VPN（Virtual Page Number）和页面偏移量，页面偏移量位数由页大小（page size）决定，Linux 默认页大小为 4KB，我理解这里的页大小也指的是这页地址所指向的总内存大小，也就是说，一页有 4K 个内存地址（映射），即 2^12，这样的话，同一页的内存只有后面 12 位是变化的，前面 20 位是固定的，如图所示；

物理地址：也就是实际的物理内存地址，和虚拟地址的划分一致，分为 PFN（Page Frame Number）和页面偏移量，页面偏移量同样由页大小决定，在默认的 4KB 页大小下，同样是 12 位的偏移量和 20 位的PFN；

所以说，页表其实就是要 VPN 到 PFN 的映射；

页表：页表存储着的其实是 VPN 到 PFN 的映射，是以 array 的形式连续存储的，所以 VPN 作为索引值是隐含在其中的，无需存储在页表中，只需要知道页表的基地址即可，这点类似数组和其下标的关系。系统根据虚拟地址的 VPN 和页表基地址，即可查到对应的 PFN，而虚拟地址的 page offset 就是对应物理地址的 offset，PFN + offset，就得到了虚拟地址对应的物理地址。

页表项：即页表中存储的元素，带有 VPN、PFN 之间的映射关系以及其他信息（是否缺页标志位、保护位、修改位、访问位和高速缓存禁止位…）；由于 page size 变化会导致 VPN 和 PFN 的位数发生变化，所以表项大小其实是不确定的，具体情况具体对待；

参考：

linux进程虚拟地址空间 - 前进的code - 博客园

【笔记】图说Linux下的虚拟内存寻址、页表_WuPeng_uin的博客-CSDN博客

（SAW：Game Over！）
