AArch64执行状态提供了31个64位通用寄存器，它们可在任意时刻和所有异常级别被访问。

        每个寄存器为64位宽且它们通常被称为寄存器X0~X30。

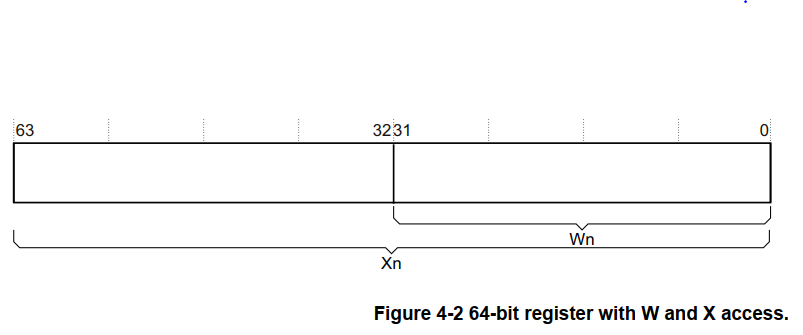

每个AArch64 64bit通用寄存器（X0~X30）也有32bit（W0~W30）形式。

        32bit W寄存器位相关64位X寄存器的低一半。即，W0映射到X0的低字，W1映射到X1的低字。

        从W寄存器中读取将忽视对应的X寄存器的高32位并不对它们做修改。对W寄存器进行写将X寄存器的高32位设置位0。即，写0xffffffff到W0将X0设置位0x00000000fffffff。

1 AArch64特殊寄存器

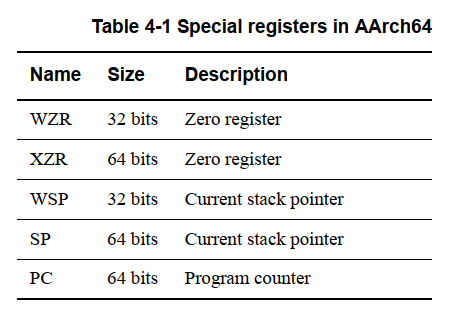

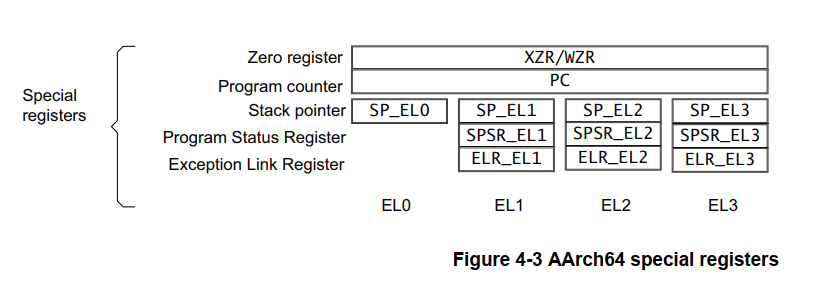

        除了上述31个核心寄存器，也存在几个特殊寄存器。

        NOTE: 没有X31或W31寄存器。很多指令被编码为31号代表zero register，ZR(WZR/XZR)。也有严格的指令组，一个或多个参数被编码为31号代表stack pointer (SP)。

        当访问zero register时，所有写都被忽略且所有读返回0。注意SP寄存器的64bit形式不会用X前缀。

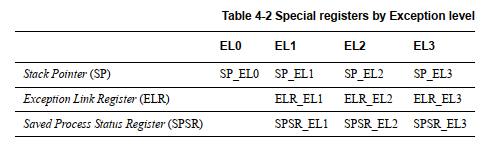

        在ARMv8架构中，当执行在AArch64上时，异常返回状态保持在每个异常级别的下述寄存器中：

（1）异常链接寄存器（ELR）

（2）保存进程状态寄存器（SPSR）

        对每个异常级别有一个SP寄存器，但不会用来保持返回状态。

1.1 zero register

        当作为源寄存器时zero register读为0且当作为目的寄存器时丢弃结果。你可以将zero register用于大多数指令，但不是全部指令。

1.2 Stack pointer

        在ARMv8架构中，用stack pointer寄存器来分开来自异常级别的范围。默认情况下，使用一个异常来选择目标异常级别的stack pointer，SP_ELn。比如，使用一个EL1的异常来选择SP_EL1。每个异常级别有自己的stack pointer，SP_EL0，SP_EL1，SP_EL2和SP_EL3。

        当在AArch64中超过EL0异常级别时，处理器可以其中一种：

（1）与异常级别相关的64位stack pointer（SP_ELn）

（2）EL0相关的stack pointer （SP_EL0）

        EL0仅访问SP_EL0。

        t后缀表明了SP_EL0 stack pointer被选择。h后缀表明SP_ELn stack pointer被选择。

        SP不能被大多数指令所引用。但是，一些形式的算法指令，比如ADD指令，可以读和写当前的stack pointer来调整函数中的stack pointer。

ADD SP, SP, #0x10

1.3 Program Counter

        原始的ARMv7指令集的一个特性为将R15（PC）作为通用寄存器。PC使能了一些聪明的编程技巧，但它也引入了编译器和流水线的复杂度。在ARMv8中移除直接访问到PC使更容易预测返回和简化ABI spec。

        PC不能作为已命名的寄存器被访问。它的使用在某些指令上是含蓄的，比如PC相关的加载和地址的产生。PC不能作为数据处理指令的目的或加载指令而指明。

1.4 Exception Link Register（ELR）

        ELR寄存器保持着异常返回地址。

1.5 Saved Process Status Register

        当异常产生时，处理器的状态保存在相关的保存进程状态寄存器SPSR，与ARMv7的CPSR相同的方式。在异常产生之前SPSR保持着PSTATE值并在异常返回时恢复PSTATE值。

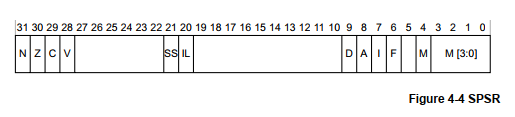

AArch64的单个位如下值所示：

N 负值（N标志）

Z 零值标志

C 实现标志（C标志）

V 溢出标志（V标志）

SS 软件步骤。当异常产生时表明是否软件步骤是否使能。

IL 非法执行状态位。在异常产生之前立即显示PSTATE.IL值。

D 进程状态调式mask。表明是否从watchpoint，breakpoint和软件单步调式事件是屏蔽或不屏蔽。

A SError屏蔽位

I IRQ屏蔽位

F FIQ屏蔽位

M[4] 异常产生的执行状态。0表示AArch64。

M[3:0] 异常产生的模式或异常级别

        在ARMv8中，写SPSR依赖于异常级别。如果异常发生在EL1，SPSR_EL1被使用。如果异常产生在EL2，SPSR_EL2被使用。如果异常发生在EL3，SPSR_EL3被使用。当异常产生时core遍历SPSR。

        note: 与一个异常级别相关的寄存器组ELR_ELn和SPSR_ELn在执行在更低的异常级别时保持着它们的状态。

2 处理器状态

        AArch64没有直接等于ARMv7 CPSR。在AArch64中，传统CPSR的部件被当作能够独立访问的域。它们被称为PSTATE。

        处理器状态，或PSTATE域，对于AArch64有如下定义：

        在AArch64中，通过执行ERET指令从异常返回，这会导致SPSR_ELn被拷贝到PSTATE。这将恢复ALU标志，执行状态，异常级别，和处理器分支。你将从ELR_ELn的地址继续执行。

        PSATE.{N,Z,C,V}域可被EL0访问。所有其他PSTATE域可以被执行在EL1或更高级别，它们在EL0为未定义。
