1. 设计模式简介

课程目标

• 理解松耦合设计思想
• 掌握面向对象设计原则
• 掌握重构技法改善设计
• 掌握GOF 核心设计模式

什么是设计模式

“每一个模式描述了一个在我们周围不断重复发生的问题，以及该问题的解决方案的核心。这样，你就能一次又一次地使用该方案而不必做重复劳动。”

GOF 设计模式

• 历史性著作《设计模式：可复用面向对象软件的基础》一书中描述了23种经典面向对象设计模式，创立了模式在软件设计中的地位。
  可复用是一个设计目标，面向对象是手法
• 由于《设计模式》一书确定了设计模式的地位，通常所说的设计模式隐含地表示“面向对象设计模式”。还有其他的模式，架构模式，数据库模式

从面向对象谈起

• 底层思维：向下，如何把握机器底层从微观理解对象构造
  • 语言构造
  • 编译转换
  • 内存模型
  • 运行时机制
• 抽象思维：向上，如何将我们的周围世界抽象为程序代码
  • 面向对象
  • 组建封装
  • 设计模式
  • 架构模式

深入理解面向对象

• 向下：深入理解三大面向对象机制
  • 封装，隐藏内部实现
  • 继承，复用现有代码
  • 多态，改写对象行为
• 向上：深刻把握面向对象机制所带来的抽象意义，理解如何使用这些机制来表达现实世界，掌握什么是“好的面向对象设计”
  评判好坏要看抽象机制

软件设计复杂的根本原因-变化

• 客户需求的变化
• 技术平台的变化
• 开发团队的变化
• 市场环境的变化
  ……

如何解决复杂性？

• 分解
  人们面对复杂性有一个常见的做法：即分而治之，将大问题分解为多个小问题，将复杂问题分解为多个简单问题。
• 抽象
  更高层次来讲，人们处理复杂性有一个通用的技术，即抽象出由于不能掌握全部的复杂对象，我们选择忽视它的非本质细节，而去处理泛化和理想化了的对象模型。

第一种分解的设计方法

//Shape.h
class Point{
public:
    int x;
    int y;
};

class Line{
public:
    Point start;
    Point end;

    Line(const Point& start, const Point& end){
        this->start = start;
        this->end = end;
    }

};

class Rect{
public:
    Point leftUp;
    int width;
    int height;

    Rect(const Point& leftUp, int width, int height){
        this->leftUp = leftUp;
        this->width = width;
        this->height = height;
    }

};



//MainForm.cpp
class MainForm : public Form {
private:
    Point p1;
    Point p2;

    vector<Line> lineVector;
    vector<Rect> rectVector;

public:
    MainForm(){
        //...
    }
protected:

    virtual void OnMouseDown(const MouseEventArgs& e);
    virtual void OnMouseUp(const MouseEventArgs& e);
    virtual void OnPaint(const PaintEventArgs& e);
};


void MainForm::OnMouseDown(const MouseEventArgs& e){
    p1.x = e.X;
    p1.y = e.Y;

    //...
    Form::OnMouseDown(e);
}

void MainForm::OnMouseUp(const MouseEventArgs& e){
    p2.x = e.X;
    p2.y = e.Y;

    if (rdoLine.Checked){
        Line line(p1, p2);
        lineVector.push_back(line);
    }
    else if (rdoRect.Checked){
        int width = abs(p2.x - p1.x);
        int height = abs(p2.y - p1.y);
        Rect rect(p1, width, height);
        rectVector.push_back(rect);
    }

    //...
    this->Refresh();

    Form::OnMouseUp(e);
}

void MainForm::OnPaint(const PaintEventArgs& e){

    //针对直线
    for (int i = 0; i < lineVector.size(); i++){
        e.Graphics.DrawLine(Pens.Red,
            lineVector[i].start.x,
            lineVector[i].start.y,
            lineVector[i].end.x,
            lineVector[i].end.y);
    }

    //针对矩形
    for (int i = 0; i < rectVector.size(); i++){
        e.Graphics.DrawRectangle(Pens.Red,
            rectVector[i].leftUp,
            rectVector[i].width,
            rectVector[i].height);
    }

    //...
    Form::OnPaint(e);
}

上面这个伪代码可以用来解决一些图形的绘制，比如矩形，直线和点的形状。但是现在会遇到一个很严重的问题，我们应该如何来绘制一个圆呢，我们需要在多处修改相应的代码

class Point{
public:
    int x;
    int y;
};

class Line{
public:
    Point start;
    Point end;

    Line(const Point& start, const Point& end){
        this->start = start;
        this->end = end;
    }

};

class Rect{
public:
    Point leftUp;
    int width;
    int height;

    Rect(const Point& leftUp, int width, int height){
        this->leftUp = leftUp;
        this->width = width;
        this->height = height;
    }

};

//增加
class Circle{


};


class MainForm : public Form {
private:
    Point p1;
    Point p2;

    vector<Line> lineVector;
    vector<Rect> rectVector;
    //改变
    vector<Circle> circleVector;

public:
    MainForm(){
        //...
    }
protected:

    virtual void OnMouseDown(const MouseEventArgs& e);
    virtual void OnMouseUp(const MouseEventArgs& e);
    virtual void OnPaint(const PaintEventArgs& e);
};


void MainForm::OnMouseDown(const MouseEventArgs& e){
    p1.x = e.X;
    p1.y = e.Y;

    //...
    Form::OnMouseDown(e);
}

void MainForm::OnMouseUp(const MouseEventArgs& e){
    p2.x = e.X;
    p2.y = e.Y;

    if (rdoLine.Checked){
        Line line(p1, p2);
        lineVector.push_back(line);
    }
    else if (rdoRect.Checked){
        int width = abs(p2.x - p1.x);
        int height = abs(p2.y - p1.y);
        Rect rect(p1, width, height);
        rectVector.push_back(rect);
    }
    //改变
    else if (...){
        //...
        circleVector.push_back(circle);
    }

    //...
    this->Refresh();

    Form::OnMouseUp(e);
}

void MainForm::OnPaint(const PaintEventArgs& e){

    //针对直线
    for (int i = 0; i < lineVector.size(); i++){
        e.Graphics.DrawLine(Pens.Red,
            lineVector[i].start.x,
            lineVector[i].start.y,
            lineVector[i].end.x,
            lineVector[i].end.y);
    }

    //针对矩形
    for (int i = 0; i < rectVector.size(); i++){
        e.Graphics.DrawRectangle(Pens.Red,
            rectVector[i].leftUp,
            rectVector[i].width,
            rectVector[i].height);
    }

    //改变
    //针对圆形
    for (int i = 0; i < circleVector.size(); i++){
        e.Graphics.DrawCircle(Pens.Red,
            circleVector[i]);
    }

    //...
    Form::OnPaint(e);
}

第二种方法，抽象

class Shape{
public:
    virtual void Draw(const Graphics& g)=0;
    virtual ~Shape() { }
};


class Point{
public:
    int x;
    int y;
};

class Line: public Shape{
public:
    Point start;
    Point end;

    Line(const Point& start, const Point& end){
        this->start = start;
        this->end = end;
    }

    //实现自己的Draw，负责画自己
    virtual void Draw(const Graphics& g){
        g.DrawLine(Pens.Red,
            start.x, start.y,end.x, end.y);
    }

};

class Rect: public Shape{
public:
    Point leftUp;
    int width;
    int height;

    Rect(const Point& leftUp, int width, int height){
        this->leftUp = leftUp;
        this->width = width;
        this->height = height;
    }

    //实现自己的Draw，负责画自己
    virtual void Draw(const Graphics& g){
        g.DrawRectangle(Pens.Red,
            leftUp,width,height);
    }

};


class MainForm : public Form {
private:
    Point p1;
    Point p2;

    //针对所有形状
    vector<Shape*> shapeVector;

public:
    MainForm(){
        //...
    }
protected:

    virtual void OnMouseDown(const MouseEventArgs& e);
    virtual void OnMouseUp(const MouseEventArgs& e);
    virtual void OnPaint(const PaintEventArgs& e);
};


void MainForm::OnMouseDown(const MouseEventArgs& e){
    p1.x = e.X;
    p1.y = e.Y;

    //...
    Form::OnMouseDown(e);
}

void MainForm::OnMouseUp(const MouseEventArgs& e){
    p2.x = e.X;
    p2.y = e.Y;

    if (rdoLine.Checked){
        shapeVector.push_back(new Line(p1,p2));
    }
    else if (rdoRect.Checked){
        int width = abs(p2.x - p1.x);
        int height = abs(p2.y - p1.y);
        shapeVector.push_back(new Rect(p1, width, height));
    }
    else if (...){
        //...
        shapeVector.push_back(circle);
    }

    //...
    this->Refresh();

    Form::OnMouseUp(e);
}

void MainForm::OnPaint(const PaintEventArgs& e){

    //针对所有形状
    for (int i = 0; i < shapeVector.size(); i++){

        shapeVector[i]->Draw(e.Graphics); //多态调用，各负其责
    }

    //...
    Form::OnPaint(e);
}

如何修改来画圆？

class Shape{
public:
    virtual void Draw(const Graphics& g)=0;
    virtual ~Shape() { }
};


class Point{
public:
    int x;
    int y;
};

class Line: public Shape{
public:
    Point start;
    Point end;

    Line(const Point& start, const Point& end){
        this->start = start;
        this->end = end;
    }

    //实现自己的Draw，负责画自己
    virtual void Draw(const Graphics& g){
        g.DrawLine(Pens.Red,
            start.x, start.y,end.x, end.y);
    }

};

class Rect: public Shape{
public:
    Point leftUp;
    int width;
    int height;

    Rect(const Point& leftUp, int width, int height){
        this->leftUp = leftUp;
        this->width = width;
        this->height = height;
    }

    //实现自己的Draw，负责画自己
    virtual void Draw(const Graphics& g){
        g.DrawRectangle(Pens.Red,
            leftUp,width,height);
    }

};

//增加
class Circle : public Shape{
public:
    //实现自己的Draw，负责画自己
    virtual void Draw(const Graphics& g){
        g.DrawCircle(Pens.Red,
            ...);
    }

};

class MainForm : public Form {
private:
    Point p1;
    Point p2;

    //针对所有形状
    vector<Shape*> shapeVector;

public:
    MainForm(){
        //...
    }
protected:

    virtual void OnMouseDown(const MouseEventArgs& e);
    virtual void OnMouseUp(const MouseEventArgs& e);
    virtual void OnPaint(const PaintEventArgs& e);
};


void MainForm::OnMouseDown(const MouseEventArgs& e){
    p1.x = e.X;
    p1.y = e.Y;

    //...
    Form::OnMouseDown(e);
}

void MainForm::OnMouseUp(const MouseEventArgs& e){
    p2.x = e.X;
    p2.y = e.Y;

    if (rdoLine.Checked){
        shapeVector.push_back(new Line(p1,p2));
    }
    else if (rdoRect.Checked){
        int width = abs(p2.x - p1.x);
        int height = abs(p2.y - p1.y);
        shapeVector.push_back(new Rect(p1, width, height));
    }
    //改变
    else if (...){
        //...
        shapeVector.push_back(circle);
    }

    //...
    this->Refresh();

    Form::OnMouseUp(e);
}

void MainForm::OnPaint(const PaintEventArgs& e){

    //针对所有形状
    for (int i = 0; i < shapeVector.size(); i++){

        shapeVector[i]->Draw(e.Graphics); //多态调用，各负其责
    }

    //...
    Form::OnPaint(e);
}

第一种如果要变更，需要在所有涉及的地方修改。
第二种如果要变更，如果使用工厂模式，只需要增加一个子类。重用性得到了很高的提升。

软件设计的目标

什么是好的软件设计？软件设计的金科玉律——复用！

2. 面向对象设计原则

面向对象设计，为什么？

变化是复用的天敌！
面向对象设计最大的优势在于——抵御变化

重新认识面向对象

• 理解隔离变化
  • 从宏观层面来看，面向对象的构建方式更能适应软件的变化，能将变化所带来的影响减为最小。
• 各司其职
  • 从微观层面来看，面向对象的方式更强调各类的“责任”。（上面例子中各种类型各有划线操作）
  • 适用于需求变化导致的新增类型不应该影响原来类型的实现——是所谓各负其责
• 对象是什么？
  • 从语言实现层面来看，对象封装了代码和数据。
  • 从规格层面讲，对象是一系列可被使用的公共接口。
  • 从概念层面讲，对象是某种拥有责任的抽象。

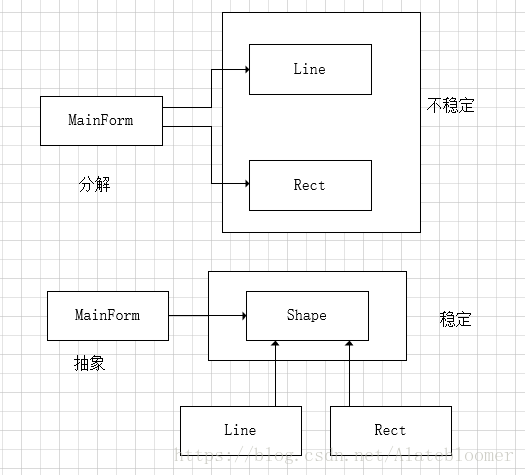

八种设计原则：

依赖倒置原则（DIP）

• 高层模块（稳定）不应依赖于低层模块（变化），二者应该依赖于抽象（稳定）。
• 抽象（稳定）不应该依赖于实现细节（变化），实现细节应该依赖于抽象（稳定）。

开放封闭原则（OCP）

• 对扩展开放，对更改封闭。（改变的代价很高，需要重新编译）
• 类模块应该是可扩展的，但是不可修改。

单一职责原则（SRP）

• 一个类应该仅有一个引起它变化的原因。
• 变化的方向隐含着类的责任。

Liskov替换原则（LSP）

• 子类必须能够替换它们的基类（IS-A）。
• 继承表达类型抽象。

接口隔离原则（ISP）

• 不应该强迫客户依赖它们不用的方法。（一旦产生依赖，就必须保持稳定。）
• 接口应该小而完备。

优先使用对象组合，而不是类继承

• 类继承通常为“白箱复用”，对象组合通常为“黑箱复用”。
• 继承在某种程度上破坏了封装性，子类父类耦合度高。
• 而对象组合则要求被组合的对象具有良好定义的接口，耦合度低。

封装变化点

• 使用封装来创建对象之间的分界层，让设计者可以在分界层的一侧进行修改，而不会对另一侧产生不良影响，从而实现层次间的松耦合。

针对接口编程，而不是针对实现编程

• 不将变量类型声明为某个特定的具体类，而是声明为某个接口。
• 客户程序无需获知对象的具体类型，只需要知道对象所具有的接口。
• 减少系统中各部分的依赖关系，从而实现“高内聚、松耦合”的类型设计方案。

面向接口设计

产业强盛的标志——接口标准化！分工协作，通过分工实现复用性。

将设计原则提升为设计经验

1. 设计习语 Design Idioms
   Design Idioms 描述与特定编程语言相关的低层模式，技巧，惯用法。
2. 设计模式 Design Patterns
   Design Patterns 主要描述的是“类与相互通信对象之间的组织关系，包括它们的角色、职责、协作方式等方面。
3. 架构模式 Architectural Patterns
   Architectural Patterns 描述系统中与基本结构组织关系密切的高层模式，包括子系统划分，职责，以及如何组织它们之间关系的规则。

3. 模板方法 Template Method

GOF-23 模式分类

从目的来看：

• 创建型（Creational）模式：将对象的部分创建工作延迟到子类或者其他对象，从而应对需求变化为对象创建时具体类型实现引来的冲击。
• 结构型（Structural）模式：通过类继承或者对象组合获得更灵活的结构，从而应对需求变化为对象的结构带来的冲击。
• 行为型（Behavioral）模式：通过类继承或者对象组合来划分类与对象间的职责，从而应对需求变化为多个交互的对象带来的冲击。

从范围来看：

• 类模式处理类与子类的静态关系。（继承）
• 对象模式处理对象间的动态关系。 （组合）

从封装变化角度对模式分类

组件协作：

• Template Method
• Strategy
• Observer/Event

单一职责：

• Decorator
• Bridge

对象创建：

• Factory Method
• Abstract Factory
• Prototype
• Builder

对象性能：

• Singleton
• Flyweight

接口隔离：

• Facade
• Proxy
• Mediator
• Adapter

状态变化：

• Memento
• State

数据结构：

• Composite
• Iterator
• Chain of Responsibility

行为变化：

• Command
• Visitor

领域问题：

• Interpreter

这里的分类只是说某一类模式在某一方面体现的更加明显。

重构获得模式 Refactoring to Patterns

• 面向对象设计模式是“好的面向对象设计”，所谓“好的面向对象设计”指的是那些可以满足“应对变化，提高复用”的设计。
• 现代软件设计的特征是“需求的频繁变化”。设计模式的要点是“寻找变化点，然后在变化点处应用设计模式，从而来更好地应对需求的变化”。“什么时候、什么地点应用设计模式”比“理解设计模式结构本身”更为重要。
• 设计模式的应用不宜先入为主，一上来就使用设计模式是对设计模式的最大误用。没有一步到位的设计模式。敏捷软件开发实践提倡的“Refactoring to Patterns”是目前普遍公认的最好的使用设计模式的方法。

推荐图书

重构——改善既有代码的设计
Refactoring to Patterns 重构与模式

重构关键技法

• 静态 → 动态
• 早绑定 → 晚绑定
• 继承 → 组合
• 编译时依赖 → 运行时依赖
• 紧耦合 → 松耦合
