概述

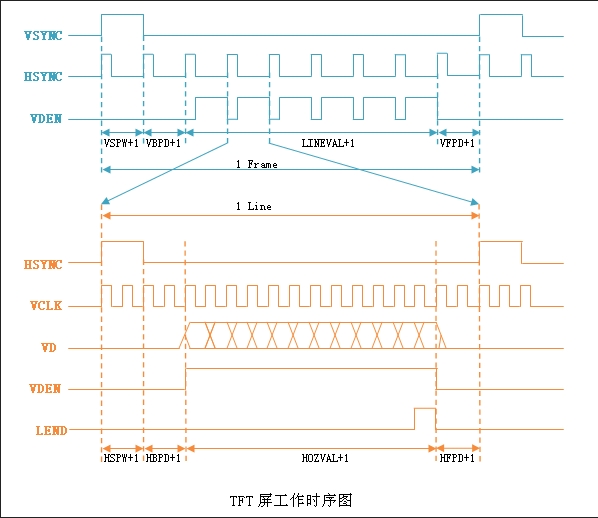

在LCD驱动程序中，需要我们根据LCD datasheet来设置相应的参数，这些参数包括：pixclock,left_margin,right_margin,upper_margin,lower_margin,hsync_len,vsync_len,VBP,VFB,VSPW,HBP,HFP,HSPW。下图是典型的TFT LCD时序图：
__u32 pixclock; /*像素时钟(皮秒)*/
__u32 left_margin; /*行切换，从同步到绘图之间的延迟*/
__u32 right_margin; /*行切换，从绘图到同步之间的延迟*/
__u32 upper_margin; /*帧切换，从同步到绘图之间的延迟*/
__u32 lower_margin; /*帧切换，从绘图到同步之间的延迟*/
__u32 hsync_len; /*水平同步的长度*/
__u32 vsync_len; /*垂直同步的长度*/
VBP(vertical back porch)：表示在一帧图像开始时，垂直同步信号以后的无效的行数，对应驱动中的upper_margin；
VFB(vertical front porch)：表示在一帧图像结束后，垂直同步信号以前的无效的行数，对应驱动中的lower_margin；
VSPW(vertical sync pulse width)：表示垂直同步脉冲的宽度，用行数计算，对应驱动中的vsync_len；
HBP(horizontal back porch)：表示从水平同步信号开始到一行的有效数据开始之间的VCLK的个数，对应驱动中的left_margin；
HFP(horizontal front porth)：表示一行的有效数据结束到下一个水平同步信号开始之间的VCLK的个数，对应驱动中的right_margin；
HSPW(horizontal sync pulse width)：表示水平同步信号的宽度，用VCLK计算，对应驱动中的hsync_len；
之前老是搞不清楚LCD驱动程序中的pixclock的计算方法，闲杂清楚了，赶紧记录下来：
pixclock的计算：
DOTCLK = fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW) (单位：MHz)
pixclock = 1012/ DOTCLK=1012/ （fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW)） (单位：皮秒)
例如：
- struct fb_videomode {
- const char *name; /* optional */
- u32 refresh; /* optional */
- u32 xres;
- u32 yres;
- u32 pixclock; //单位为皮秒
- u32 left_margin;
- u32 right_margin;
- u32 upper_margin;
- u32 lower_margin;
- u32 hsync_len;
- u32 vsync_len;
- u32 sync;
- u32 vmode;
- u32 flag;
- };
- struct fb_videomode mxcfb_modedb[] =
- {
- {
- /* 240x320 @ 60 Hz */
- "Sharp-QVGA", 60, 240, 320, 185925, 9, 16, 7, 9, 1, 1,
- FB_SYNC_HOR_HIGH_ACT | FB_SYNC_SHARP_MODE |
- FB_SYNC_DATA_INVERT | FB_SYNC_CLK_IDLE_EN,
- FB_VMODE_NONINTERLACED,
- 0,}
- }
在上述程序中，fframe =60，X=240，Y=320，VBP=7， VFP=9，HBP=9， HFP=16，HSPW=1，VSPW=1。
pixclock = 1012/ DOTCLK=1012/（ fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW) ）
=1012/ （60*（240+9+16+1）*（320+7+9+1））
= 1012/ 5378520
=185924.75
和程序中的185925一致。
