lcd:mipi-dsi各种clock/timing计算

数字视频的基本概念源自于模拟视频。对于模拟视频我们可以这样理解：视频可以分解为若干个基本视点（像素），每个像素都有独立的色彩信息，在屏幕上依次将 这些点用电子枪按照行和列打出来，就形成了一幅完整画面，连续的打出画面，利用人眼的延迟特点就可以“显示”动态的图像了。

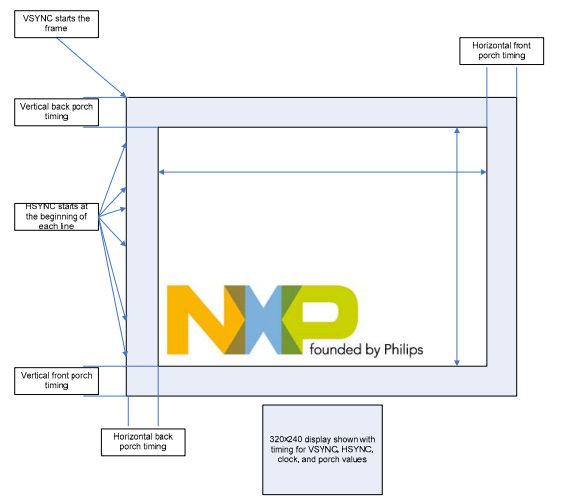

水平消隐：电子枪从左到右画出象素，它每次只能画一条扫描线，画下一条之前要先回到左边并做好画下一条扫描线的准备，这之间有一段时间叫做水平消隐（HBlank）。

垂直消隐：在画完全部256条扫描线之后它又回到屏幕左上角准备下一次画屏幕（帧），这之间的一段时间就是垂直消隐（VBlank）。电子枪就是在不断的走‘之’字形。

LCD驱动程序中的pixclock的计算方法:

pixclock/pixelclock/dotclock = (x向分辨率+左空边+右空边+HSYNC长度)* (y向分辨率+上空边+下空边+YSYNC长度)*整屏的刷新率[一秒钟多少张图片]
pixclock/pixelclock/dotclock = fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW)  (单位：MHz)
pixclock/pixelclock/dotclock = 10的12次方/dotclock  = 10的12次方/（fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW)） (单位：皮秒)
pixclock/pixelclock/dotclock = 10的12次方/dotclock  其中dotclock是视频硬件在显示器上绘制像素的速率
[[[单位不同的时候注意单位.换算起来不一样]]]

    "mipi"

     H-total = HorizontalActive + HorizontalFrontPorch + HorizontalBackPorch + HorizontalSyncPulse + HorizontalSyncSkew
     V-total = VerticalActive + VerticalFrontPorch + VerticalBackPorch + VerticalSyncPulse + VerticalSyncSkew
     Total pixel = H-total x V-total x 60 (Hz)
     Bitclk = Total pixel x bpp (byte) x 8/lane number
     Byteclk = bitclk/8
     Dsiclk = Byteclk x lane number
     Dsipclk(Dsi pixel clock) = dsiclk/bpp (byte)

    1、DSI vdo mode下的数据速率data_rate的大致计算公式为：

[Bitclk]Data rate= (Height+VSA+VBP+VFP) * (Width+HSA+HBP+HFP) * total_bit_per_pixel * frame_per_second / total_lane_num
                                                                 888:24 666:18    一秒钟多少帧   几路数据

    2、DSI cmd mode下的数据速率data_rate的大致计算公式为：

[Bitclk]Data rate= width*height*1.2* total_bit_per_pixel*frame_per_second/total_lane_num

NOTE:

http://read.pudn.com/downloads222/doc/1046129/CEA861D.pdf

附带一份关于timing的行业标准，异常重要
