在用AutoCAD2010画的图中，我们有时候需要运用到打断这个命令，打断是指将对象在某点处打断，即一分为二，或在两点之间打断，即删除位于两点之间的那部分对象。

1、打开AUToCAD2010软件。

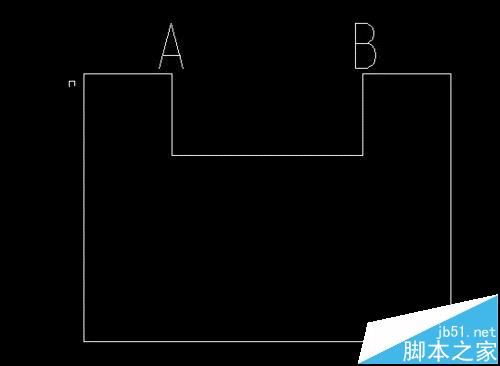

2、如图所示，我们要打断AB二点之间的直线。

3、输入打断命令"br"，或者在命令栏中的“修改”中找到“打断”。

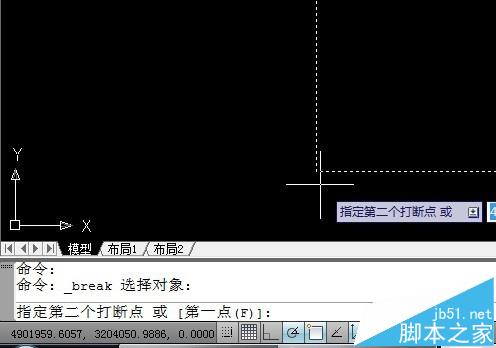

4、点“打断”命令后，显示"选择对象"，选择要打断的对象，然后出现“指定第二个打断点或[第一点（F）]”,写f

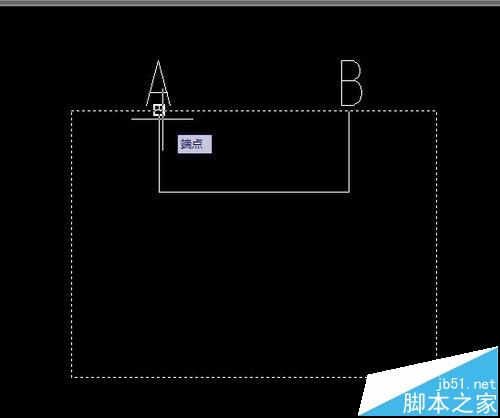

5、按空格键，选择A点作为第一点。

6、按空格键，选择B点作为第二点。

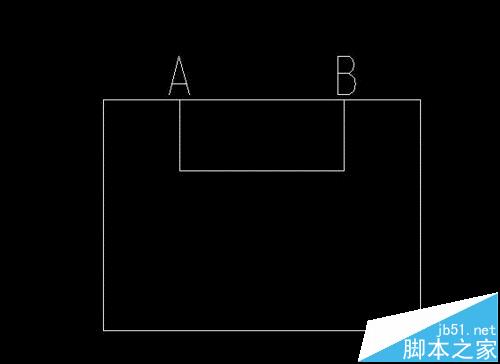

7、然后就可以把AB之间的直线打断了，得到了如图所示的图形
