开漏和推挽

 一.开漏：

【开集电路】

漏极直接输出，不接上拉电阻。如果对于场效应管印象不深，理解为普通三级管好理解：就是集电极开路， 就是上图。

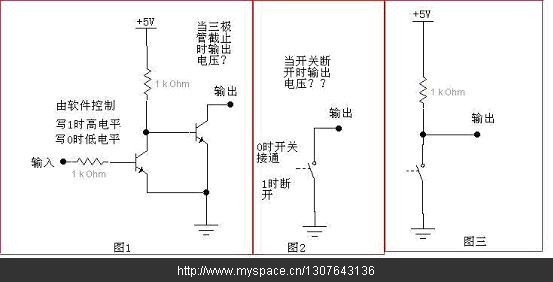

 我们将图1简化成图2的样子。图2中的开关受软件控制，“1”时断开，“0”时闭合。很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。而当开关断开时，则输出端悬空了，即高阻态。这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。

再看图三。图三中那个1K的电阻即是上拉电阻。如果开关闭合，则有电流从1K电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输出电平为0。如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的漏电流），所以流过的电流为0，因此在1K电阻上的压降也为0，所以输出端的电压就是5V了，这样就能输出高电平了。但是这个输出的内阻是比较大的（即1KΩ），如果接一个电阻为R的负载，通过分压计算，就可以算得最后的输出电压为5*R/(R+1000)伏，即5/(1+1000/R)伏。所以，如果要达到一定的电压的话，R就不能太小。如果R真的太小，而导致输出电压不够的话，那我们只有通过减小那个1K的上拉电阻来增加驱动能力。但是，上拉电阻又不能取得太小，因为当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限制了上拉电阻的取值，另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。

如果我们将一个读数据用的输入端接在输出端，这样就是一个IO口了（51的IO口就是这样的结构，其中P0口内部不带上拉，而其它三个口带内部上拉），当我们要使用输入功能时，只要将输出口设置为1即可，这样就相当于那个开关断开，而对于P0口来说，就是高阻态了。

对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。将上面的三极管换成场效应管即可。这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。

 二.推挽

 另一种输出结构是推挽输出。推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高电平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。比起OC或者OD来说，这样的推挽结构高、低电平驱动能力都很强。如果两个输出不同电平的输出口接在一起的话，就会产生很大的电流，有可能将输出口烧坏。而上面说的OC或OD输出则不会有这样的情况，因为上拉电阻提供的电流比较小。如果是推挽输出的要设置为高阻态时，则两个开关必须同时断开（或者在输出口上使用一个传输门），这样可作为输入状态，AVR单片机的一些IO口就是这种结构。

在电路设计时我们常常遇到开漏（open drain）和开集（open collector）的概念。

所谓开漏电路概念中提到的“漏”就是指MOS FET的漏极。同理，开集电路中的“集”就是指三极管的集电极。开漏电路就是指以MOS FET的漏极为输出的电路。一般的用法是会在漏极外部的电路添加上拉电阻。完整的开漏电路应该由开漏器件和开漏上拉电阻组成。
组成开漏形式的电路有以下几个特点：
1. 利用外部电路的驱动能力，减少IC内部的驱动。当IC内部MOSFET导通时，驱动电流是从外部的VCC流经R pull-up，MOSFET到GND。IC内部仅需很下的栅极驱动电流。
2. 可以将多个开漏输出的Pin，连接到一条线上。形成“与逻辑”关系。当PIN_A、PIN_B、PIN_C任意一个变低后，开漏线上的逻辑就为0了。这也是I2C，SMBus等总线判断总线占用状态的原理。
3. 可以利用改变上拉电源的电压，改变传输电平。IC的逻辑电平由电源Vcc1决定，而输出高电平则由Vcc2决定。这样我们就可以用低电平逻辑控制输出高电平逻辑了。
4. 开漏Pin不连接外部的上拉电阻，则只能输出低电平。
5. 标准的开漏脚一般只有输出的能力。添加其它的判断电路，才能具备双向输入、输出的能力。

应用中需注意：
1. 开漏和开集的原理类似，在许多应用中我们利用开集电路代替开漏电路。例如，某输入Pin要求由开漏电路驱动。则我们常见的驱动方式是利用一个三极管组成开集电路来驱动它，即方便又节省成本。
2. 上拉电阻R pull-up的阻值决定了逻辑电平转换的沿的速度。阻值越大，速度越低功耗越小。反之亦然。
