区分推挽输出和开漏输出

45 阅读 0 评论 30 点赞

我是靠谱客的博主害怕耳机，最近开发中收集的这篇文章主要介绍区分推挽输出和开漏输出，觉得挺不错的，现在分享给大家，希望可以做个参考。

推挽输出:可以输出高,低电平,连接数字器件。

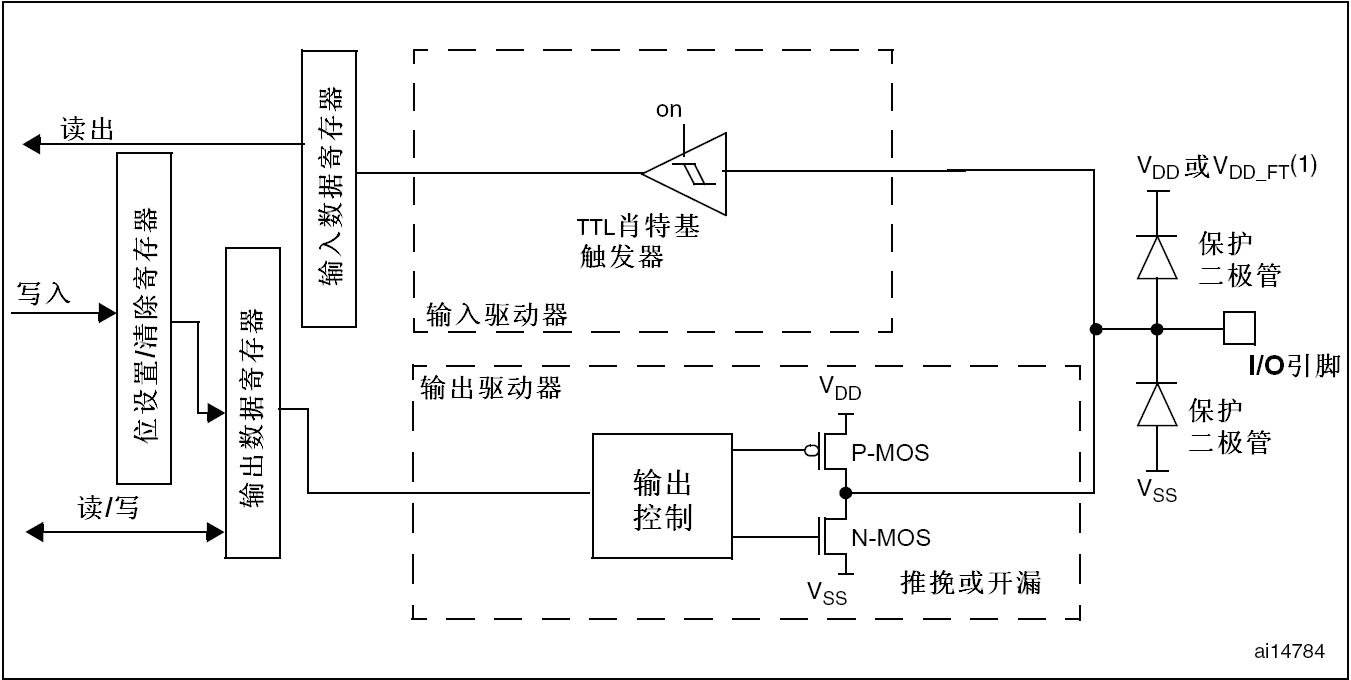

输出 0 时，N-MOS 导通，P-MOS 高阻，输出0。
输出 1 时，N-MOS 高阻，P-MOS 导通，输出1（不需要外部上拉电路）。

开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).
输出 0 时，N-MOS 导通，P-MOS 不被激活，输出0。
输出 1 时，N-MOS 高阻，P-MOS 不被激活，输出1（需要外部上拉电路）

开漏模式可以读IO输入电平变化，此模式可以把端口作为双向IO使用。
