前注：本文章主要讲解【固件库（标准库）】

内容为 '_Snake_'编写，日常学习总结，内容如有不足、不妥之处请私信告知，谢谢！

原理

独立看门狗原理

配置步骤

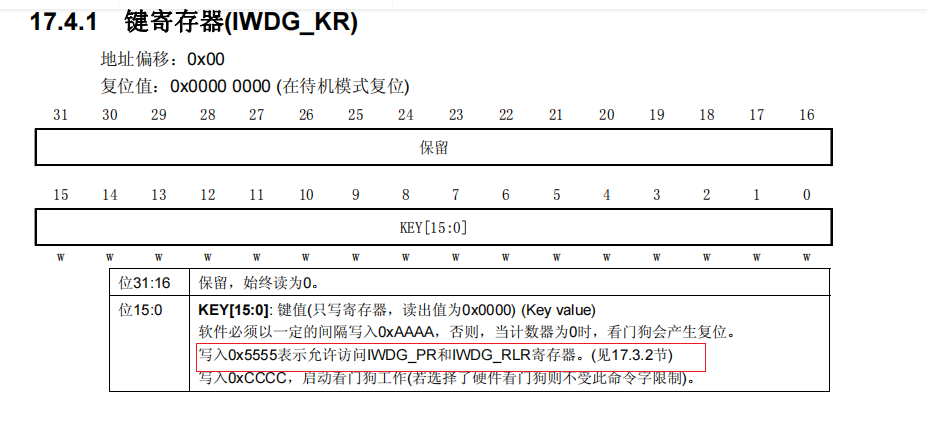

1.使能对寄存器IWDG_PR和IWDG_RLR的写操作

IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);

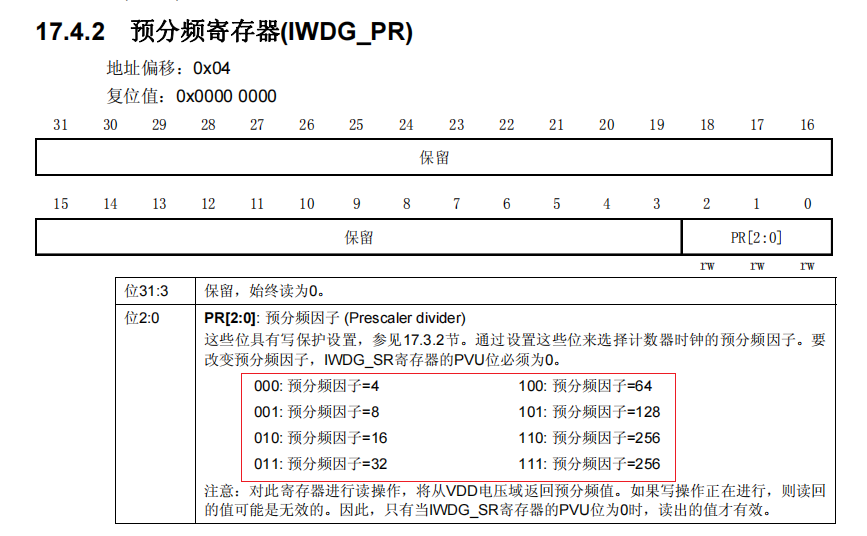

2.设置预分配值

IWDG_SetPrescaler(prer);

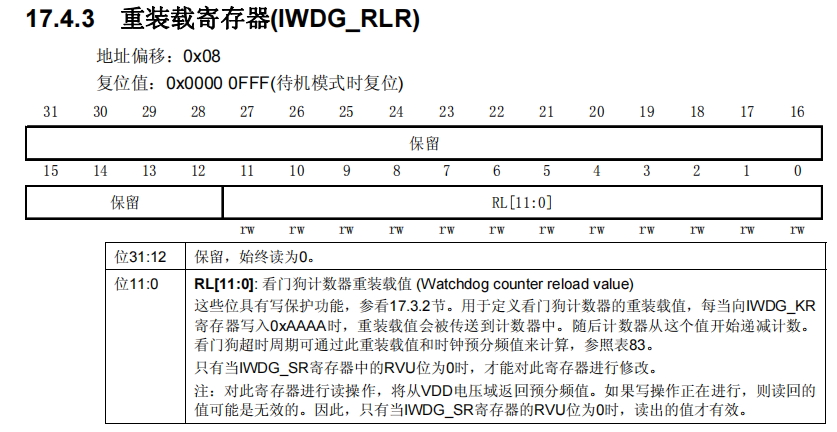

3.设置重装载值

IWDG_SetReload(rlr);

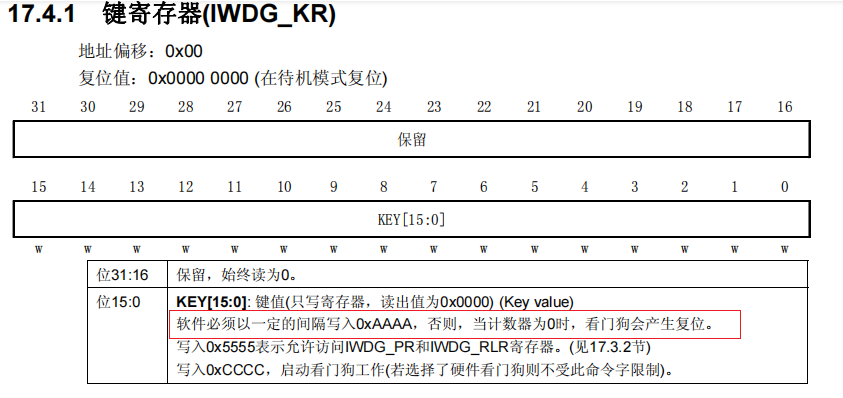

4.把重装载值写进计数器

IWDG_ReloadCounter();

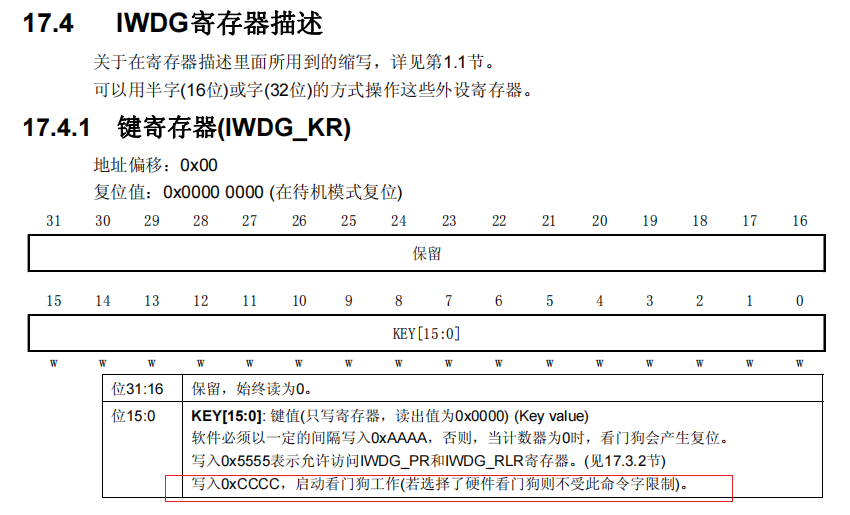

5.启动看门狗工作

IWDG_Enable();

 时间计算方法

第一种

1 /*
2 * @arg IWDG_Prescaler_4: IWDG prescaler set to 4
3 * @arg IWDG_Prescaler_8: IWDG prescaler set to 8
4 * @arg IWDG_Prescaler_16: IWDG prescaler set to 16
5 * @arg IWDG_Prescaler_32: IWDG prescaler set to 32
6 * @arg IWDG_Prescaler_64: IWDG prescaler set to 64
7 * @arg IWDG_Prescaler_128: IWDG prescaler set to 128
8 * @arg IWDG_Prescaler_256: IWDG prescaler set to 256
9 */

溢出时间 Tout = prv/40 * rlv (s) ， prv 可以是

[4,8,16,32,64,128,256] 。如果我们需要设置 1s 的超时溢出， prv 可以取 IWDG_Prescaler_64 ，rlv 取 625 ，即调用 : Iwdg_Init(IWDG_Prescaler_64 ,625) 。 Tout=64/40*625=1s 。

第二种

Tout=((4 × 2^prer) × rlr) /40

 文件

main.c

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "beep.h"
#include "iwdg.h"


 int main(void)
 {
 	vu8 key=0;
	delay_init();	    	 //延时函数初始化
 	LED_Init();			     //LED端口初始化
	KEY_Init();          //初始化与按键连接的硬件接口
	BEEP_Init();         	//初始化蜂鸣器端口
	delay_ms(500);
	Iwdg_Init(4,625);

	LED0=0;					//先点亮红灯
	while(1)
	{
		if(KEY_Scan(0)==WKUP_PRES)
		{
			IWDG_ReloadCounter();
		}
		delay_ms(10);
	}
}

iwdg.c

#include "iwdg.h"

void Iwdg_Init(u8 per,u16 rlr)
{
	IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
	IWDG_SetPrescaler(per);
	IWDG_SetReload(rlr);
	IWDG_ReloadCounter();
	IWDG_Enable();
}

iwdg.h

#ifndef __IWDG_H
#define __IWDG_H

#include "sys.h"

void Iwdg_Init(u8 per,u16 rlr);

#endif
