MSP430看门狗

其实430的看门狗，与51的大同小异，都是为了防止程序跑飞而出现不可预知的错误而专门设定的，所以说，看门狗的应用，是项目马上要进行实际应用中必须要进行的一环，也是电子工程师必须掌握的一环，下面介绍一下430的看门狗的用法

1：430单片机的看门狗与51系列的看门狗最大的区别是430的看门狗是上电默认打开的，所以在初学者期间，书写程序必不可少的一件事就是把单片机的看门狗关闭，以便在调试阶段由于看门狗的溢出，造成不必要的麻烦

2:430看门狗的特点：

1：四种软件可以选择的定时时间

2：看门狗模式选择和内置的定时器选择端

3：看门狗的寄存器操作受密码保护

4：非可屏蔽中断的标志

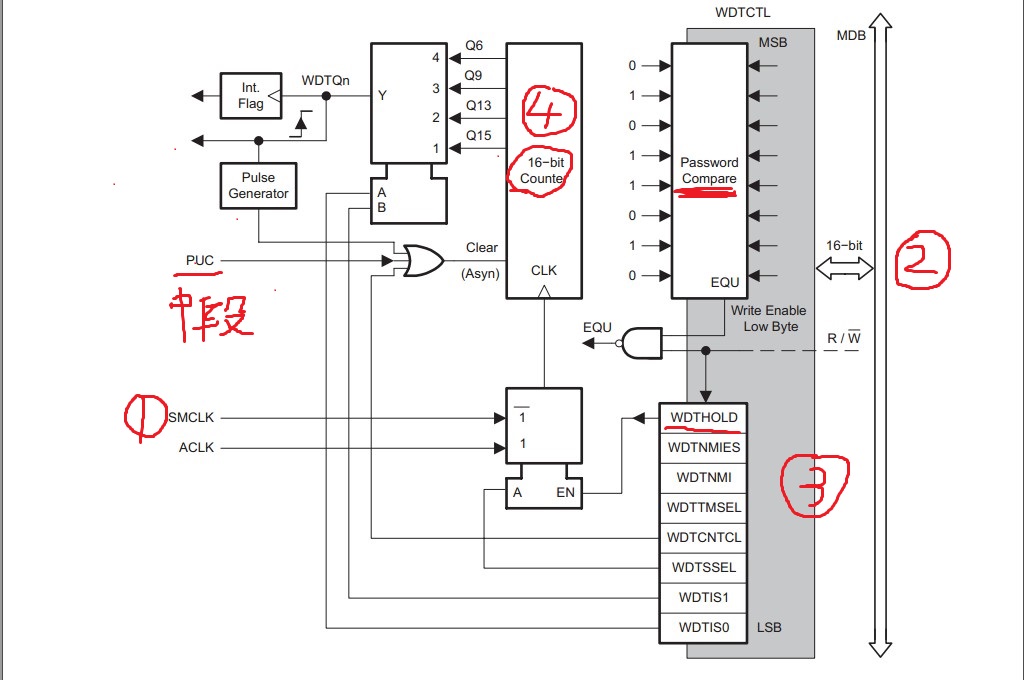

其实讲这么多，也没什么意思，还是和以前一样，看懂图是最关键的

首先看标号1，两个可以选择的时钟源，SMCLK子系统时钟源，ACLK辅助系统时钟源

接下来看标志2：标志2是一个16位的，其中高八位是操作的时候的密码，注意的是，写入的时候，看门狗的密码是0x5a，读出高八位是0x69，这一点要注意

紧接着看标志3,16位的低八位，单片机看门狗的操作模块，注意430的单片机通常情况下大概是32毫秒实现一次复位，如果真的要使用的话，就要在32毫秒之内进行喂狗操作，具体的要看datasheet中的定义，这里只是插入图片

接下来再看看标志位4：16位的计数器，并且时钟可以选择的时钟间隔，具体操作要看datasheet这里也是插入图片

首先来看一下标号1，这一位是控制看门狗是否开启的标志位，

接着标号2第六位是看门狗非可屏蔽中断的边沿选择

之后的话，标号3是是否作为外部非可屏蔽中断，还是内部的复位信号的选择端

标号4是看门狗的模式选择，是看门狗模式还是内部间隔定时器模式

标号5是选择内部的时钟源，有两种时钟源可以选择

标号6是看门狗内部间隔定时器的时钟设定，因为一种时钟源对应间隔时间，所以两种时钟源对应八种间隔时钟模式

好了，关于430单片机看门狗的介绍就到这，具体用到的时候，再来观摩怎么样使用的

版权所有，转载请注明链接地址：http://www.cnblogs.com/fengdashen/p/3374750.html
