之前分享了STM32 GPIO的原理、特性、选型和配置、如何计算RTC时钟异步预分频和同步预分频，这次简要阐述STM32L011微控制器定时器的参数配置（其他型号大同小异，本文侧重讲解配置，至于各类定时器的特点后续再述），STM32定时器种类繁多有通用定时器、基本定时器、独立看门狗定时器、窗口看门狗定时器等。

1、基本、通用类型定时器

STM32基本、通用类型可编程定时器主要由一个 16 位及其相关的自动重载寄存器组成，在配置基本、通用类型的定时器时有三种关键寄存器：计数器寄存器 、预分频器寄存器和自动重载寄存器，具体说明如下所示：

• 计数器寄存器：有递增计数、递减计数或同时递增和递减计数三类，计数器的时钟可通过预分频器进行分频；

• 预分频器寄存器：可对计数器时钟频率进行分频，分频系数介于 1 和 65536 之间（这里指STM32L011）；

• 自动重载寄存器：当计数器达到上溢值（或者在递减计数时达到下溢值）时将发送更新事件，计数器寄存器将装载重新计数。

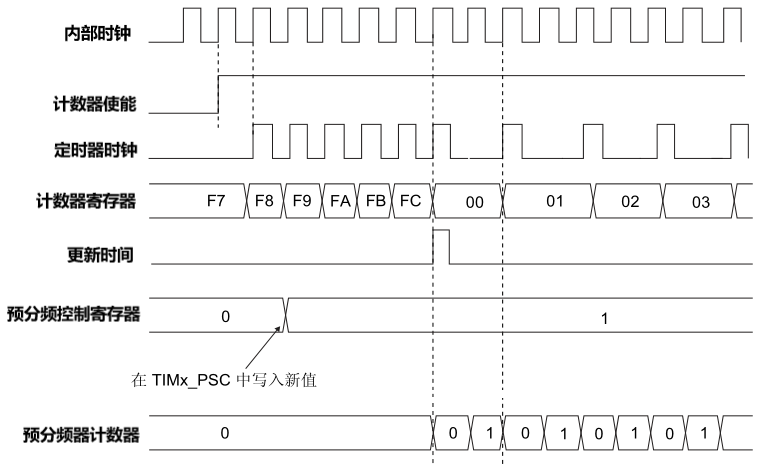

假设计数器寄存器数值为0xFC，采用2预分频，当使能计数器后，定时器时钟开始按照定时效果运行（定时由计数器寄存器和预分频器寄存器共同决定），计数器从0x00计数到0xFC后会产生中断，并更新时间开始新一轮的计数，从0x00计数到0xFC时间的长短由预分频控制寄存器决定，时序图如下所示：

 数器寄存器数值为0xFC（十进制：252），采用2预分频的定时周期计算如下（假设使用32MHZ的时钟频率）：

由于1HZ是1秒/次的频率，63492HZ就是，计数器从0x00计数到0xFC，定时周期为63492秒，使用STM32CuBeMX配置如下所示：

假设计数器寄存器数值为0xFC，采用4预分频， 时序图如下所示：

数器寄存器数值为0xFC（十进制：252），采用2预分频的定时周期计算如下（假设使用32MHZ的时钟频率）：

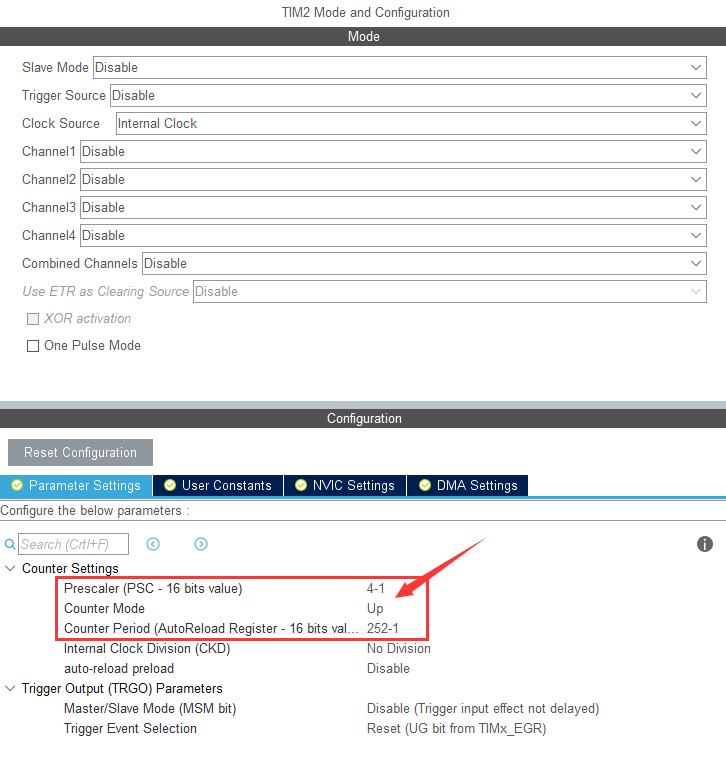

计数器从0x00计数到0xFC，定时周期为31746秒，使用STM32CuBeMX配置如下所示：

2、独立看门狗定时器

独立看门狗定时器激活后，计数器开始从复位值 0xFFF （可通过窗口寄存器修改）递减计数，当计数器计数到终值 (0x000) 时会产生一个复位信号，在递减的过程中将键值 0x0000 AAAA 写到密钥寄存器中，计数器将会重载，从而避免产生看门狗复位，独立看门狗框图如下所示：

。。。。。。。。。。。。。。。。。

版权原因，完整文章，请参考如下：如何计算STM32定时器、独立看门狗和窗口看门狗
