概述

一、硬件介绍

正点原子战舰开发板

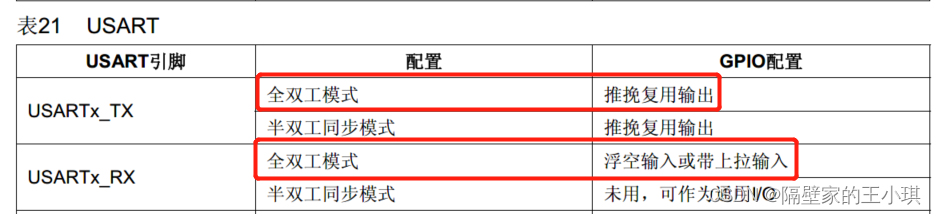

STM32F103ZET6有5个串口，查看引脚图可以找到对应的IO口分别如下

串口	USART1	USART2	USART3	UART4	UART5	输入/输出方式
USARTx_TX	PA9	PA2	PB10	PC10	PC12	复用推挽输出
USARTx_RX	PA10	PA3	PB11	PC11	PD2	浮空输入

USART1挂在APB2下
USART2,USART3,USART4,USART5挂在APB1下

一、实现目的

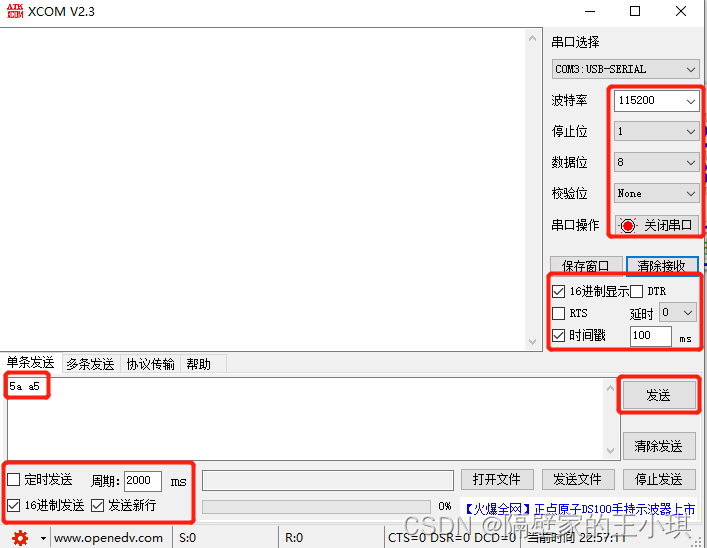

串口调试助手设置波特率设置115200,停止位1，数据为8，校验位None，以十六进制显示和发送。不勾选DTR和RTS。

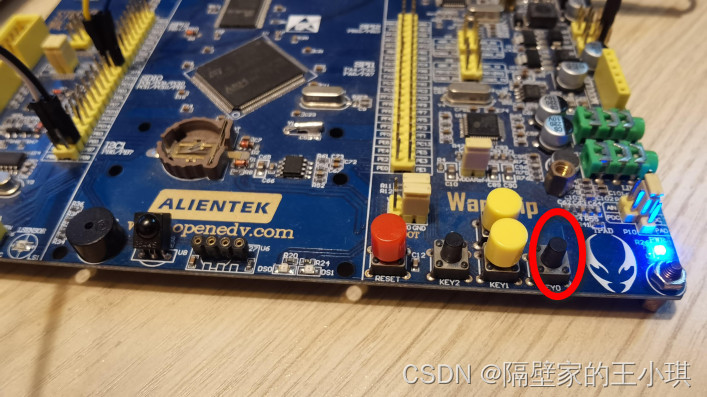

按下KEY0，串口调试助手接收到十六进制下的41

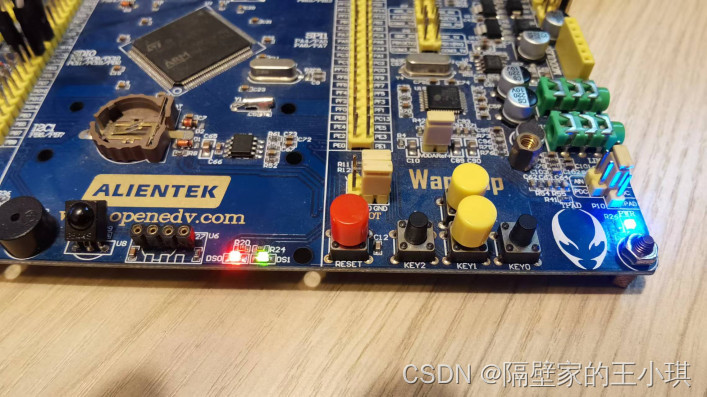

以十六进制发送5a a5，开发板上的LED0/LED1均点亮

三、代码简介

3.1 公共的LED和按键等外设代码

因为涉及到LED和KEY，所以包含led.h、led.c、key.h、led.c如下

#ifndef __LED_H
#define __LED_H
#include "sys.h"
#define LED0 PBout(5)// PB5
#define LED1 PEout(5)// PE5
void LED_Init(void);//初始化
#endif

#include "led.h"
void LED_Init(void)
{
 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);	 //使能PB,PE端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;				 //LED0-->PB.5 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOB, &GPIO_InitStructure);					 //根据设定参数初始化GPIOB.5
 GPIO_SetBits(GPIOB,GPIO_Pin_5);						 //PB.5 输出高

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;	    		 //LED1-->PE.5 端口配置, 推挽输出
 GPIO_Init(GPIOE, &GPIO_InitStructure);	  				 //推挽输出 ，IO口速度为50MHz
 GPIO_SetBits(GPIOE,GPIO_Pin_5); 						 //PE.5 输出高
}

#ifndef __KEY_H
#define __KEY_H
#include "sys.h"
#define KEY0  GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)//读取按键0
#define KEY1  GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)//读取按键1
#define KEY2  GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)//读取按键2
#define WK_UP   GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)//读取按键3(WK_UP)
void KEY_Init(void);//IO初始化
#endif

#include "stm32f10x.h"
#include "key.h"
#include "sys.h"
void KEY_Init(void) //IO初始化
{
 	GPIO_InitTypeDef GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE,ENABLE);//使能PORTA,PORTE时钟

	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;//KEY0-KEY2
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置成上拉输入
 	GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化GPIOE2,3,4

	//初始化 WK_UP-->GPIOA.0	  下拉输入
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0设置成输入，默认下拉
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.0
}

3.2 五个串口的代码配置

3.2.1 串口一：USART1

包含usart.h、usart.c

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "sys.h"
#define USART_REC_LEN  		200  	//定义最大接收字节数 200

extern u8  USART_RX_BUF[USART_REC_LEN]; //接收缓冲,最大USART_REC_LEN个字节.末字节为换行符
extern u16 USART_RX_STA;         		//接收状态标记
//如果想串口中断接收，请不要注释以下宏定义
void uart_init(u32 bound);
#endif

#include "sys.h"
#include "usart.h"

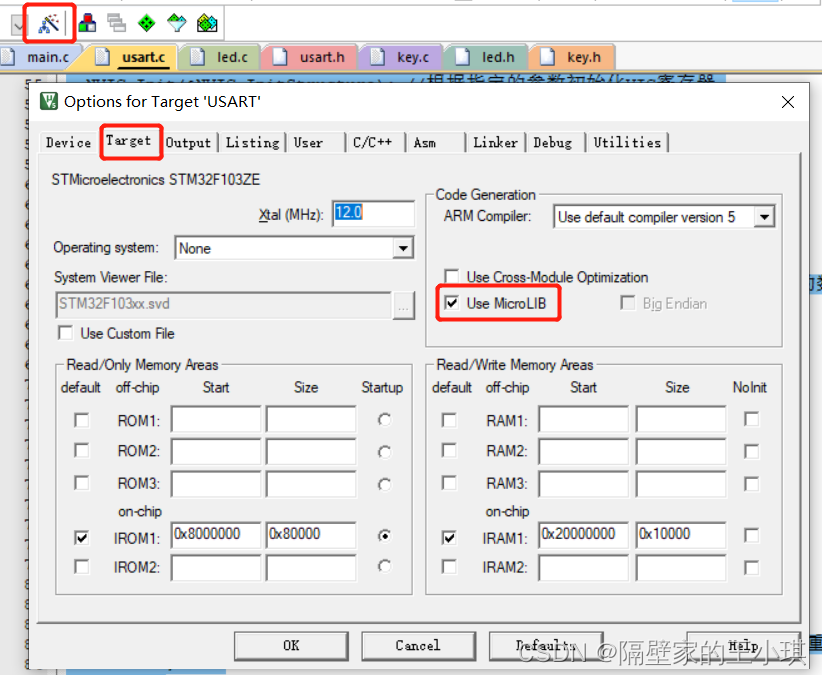

/*使用microLib的方法重写printf函数*/
int fputc(int ch, FILE *f)
{
	USART_SendData(USART1, (uint8_t) ch);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET) {}
  return ch;
}
int GetKey (void)
{
	while (!(USART1->SR & USART_FLAG_RXNE));
	return ((int)(USART1->DR & 0x1FF));
}

u8 USART_RX_BUF[USART_REC_LEN];//接收缓冲,最大USART_REC_LEN个字节.
u16 USART_RX_STA=0;       //接收状态标记
void uart_init(u32 bound)
{
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟


	//USART1_TX   GPIOA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

	//USART1_RX	  GPIOA.10初始化
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10


	//USART 初始化设置
	USART_DeInit(USART1); //复位串口1
	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
  USART_Init(USART1, &USART_InitStructure); //初始化串口1

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

  USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断

  USART_Cmd(USART1, ENABLE);                    //使能串口1
}

void USART1_IRQHandler(void)                	//串口1中断服务程序
{
	u8 Res;
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(USART1);	//读取接收到的数据

		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

3.2.2串口二：USART2

usart.h和串口1是一样的、
usart.c需要改成串口2的配置

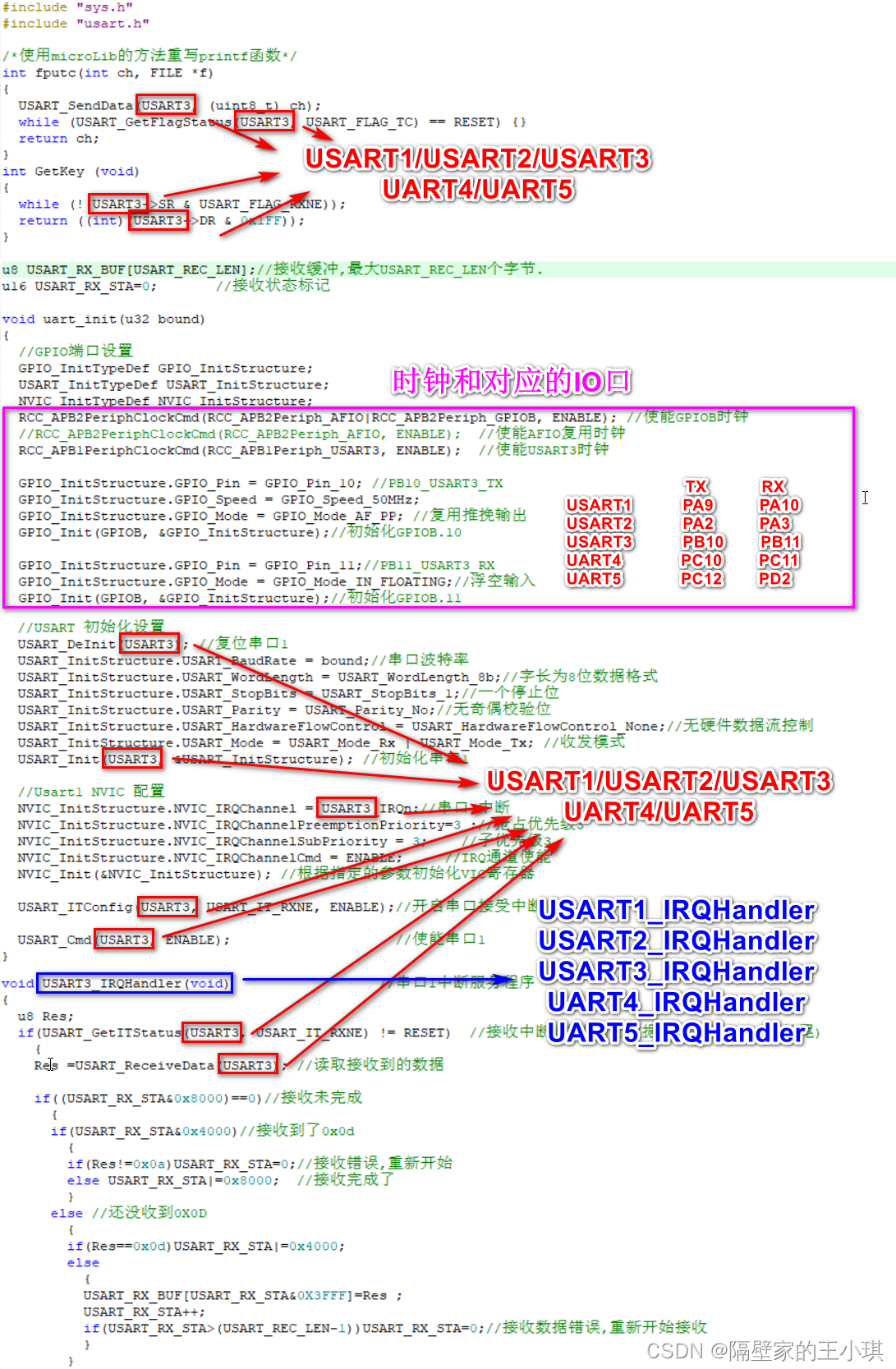

下面的串口3.4.5也是一样的，只需要更改usart.c即可

#include "sys.h"
#include "usart.h"

/*使用microLib的方法重写printf函数*/
int fputc(int ch, FILE *f)
{
	USART_SendData(USART2, (uint8_t) ch);
	while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET) {}
  return ch;
}
int GetKey (void)
{
	while (!(USART2->SR & USART_FLAG_RXNE));
	return ((int)(USART2->DR & 0x1FF));
}

u8 USART_RX_BUF[USART_REC_LEN];//接收缓冲,最大USART_REC_LEN个字节.
u16 USART_RX_STA=0;       //接收状态标记
void uart_init(u32 bound)
{
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART2，GPIOA时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);	//使能USART2时钟

	//USART1_TX   GPIOA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //PA.2
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.2

	//USART1_RX	  GPIOA.3初始化
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;//PA3
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.3


	//USART 初始化设置
	USART_DeInit(USART2); //复位串口2
	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
  USART_Init(USART2, &USART_InitStructure); //初始化串口2

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;//串口1中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

  USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启串口接受中断

  USART_Cmd(USART2, ENABLE);                    //使能串口2
}

void USART2_IRQHandler(void)                	//串口2中断服务程序
{
	u8 Res;
	if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(USART2);	//读取接收到的数据

		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

3.2.3串口三：USART3

#include "sys.h"
#include "usart.h"

/*使用microLib的方法重写printf函数*/
int fputc(int ch, FILE *f)
{
	USART_SendData(USART3, (uint8_t) ch);
	while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET) {}
  return ch;
}
int GetKey (void)
{
	while (!(USART3->SR & USART_FLAG_RXNE));
	return ((int)(USART3->DR & 0x1FF));
}

u8 USART_RX_BUF[USART_REC_LEN];//接收缓冲,最大USART_REC_LEN个字节.
u16 USART_RX_STA=0;       //接收状态标记

void uart_init(u32 bound)
{
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	//使能GPIOB时钟
	//RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);	//使能AFIO复用时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);	//使能USART3时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PB10_USART3_TX
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB.10

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;//PB11_USART3_RX
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB.11


	//USART 初始化设置
	USART_DeInit(USART3); //复位串口1
	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
  USART_Init(USART3, &USART_InitStructure); //初始化串口1

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;//串口1中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

  USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启串口接受中断

  USART_Cmd(USART3, ENABLE);                    //使能串口1
}

void USART3_IRQHandler(void)                	//串口1中断服务程序
{
	u8 Res;
	if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(USART3);	//读取接收到的数据

		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

3.2.4 串口四：UART4

#include "sys.h"
#include "usart.h"

/*使用microLib的方法重写printf函数*/
int fputc(int ch, FILE *f)
{
	USART_SendData(UART4, (uint8_t) ch);
	while (USART_GetFlagStatus(UART4, USART_FLAG_TC) == RESET) {}
  return ch;
}
int GetKey (void)
{
	while (!(UART4->SR & USART_FLAG_RXNE));
	return ((int)(UART4->DR & 0x1FF));
}

u8 USART_RX_BUF[USART_REC_LEN];//接收缓冲,最大USART_REC_LEN个字节.
u16 USART_RX_STA=0;       //接收状态标记

void uart_init(u32 bound)
{
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	//使能GPIOC时钟
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);	//使能AFIO复用时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_UART4, ENABLE);	//使能UART4时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PC10
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化GPIOC10

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;//PC11
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化GPIOC11


	//USART 初始化设置
	USART_DeInit(UART4); //复位串口4
	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
  USART_Init(UART4, &USART_InitStructure); //初始化串口1

	//Uart4 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = UART4_IRQn;//串口4中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

  USART_ITConfig(UART4, USART_IT_RXNE, ENABLE);//开启串口接受中断

  USART_Cmd(UART4, ENABLE);                    //使能串口4
}

void UART4_IRQHandler(void)                	//串口1中断服务程序
{
	u8 Res;
	if(USART_GetITStatus(UART4, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(UART4);	//读取接收到的数据

		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

3.2.5 串口五：UART5

#include "sys.h"
#include "usart.h"

/*使用microLib的方法重写printf函数*/
int fputc(int ch, FILE *f)
{
	USART_SendData(UART5, (uint8_t) ch);
	while (USART_GetFlagStatus(UART5, USART_FLAG_TC) == RESET) {}
  return ch;
}
int GetKey (void)
{
	while (!(UART5->SR & USART_FLAG_RXNE));
	return ((int)(UART5->DR & 0x1FF));
}

u8 USART_RX_BUF[USART_REC_LEN];//接收缓冲,最大USART_REC_LEN个字节.
u16 USART_RX_STA=0;       //接收状态标记

void uart_init(u32 bound)
{
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_GPIOD, ENABLE);	//使能GPIOC/GPIOD时钟
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);	//使能AFIO复用时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_UART5, ENABLE);	//使能UART5时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; //PC12
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//传输速度50MHZ
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化GPIOC10

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;//PD2
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOD, &GPIO_InitStructure);//初始化GPIOC11


	//USART 初始化设置
	USART_DeInit(UART5); //复位串口5
	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
  USART_Init(UART5, &USART_InitStructure); //初始化串口5

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = UART5_IRQn;//串口5中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

  USART_ITConfig(UART5, USART_IT_RXNE, ENABLE);//开启串口接受中断

  USART_Cmd(UART5, ENABLE);                    //使能串口5
}

void UART5_IRQHandler(void)                	//串口5中断服务程序
{
	u8 Res;
	if(USART_GetITStatus(UART5, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(UART5);	//读取接收到的数据

		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

四、实验现象

还需要增加main.c主函数

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "usart.h"
 int main(void)
 {
	u16 len;
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(115200);	 //串口初始化为115200
 	LED_Init();			     //LED端口初始化
	KEY_Init();
 	while(1)
	{
		if(USART_RX_STA&0x8000)
		{
			len=USART_RX_STA&0x3fff;//得到此次接收到的数据长度
			if((USART_RX_BUF[0]==0x5a)&&(USART_RX_BUF[len-1]==0xa5))
			{
				LED0=0;
				LED1=0;
			}
				USART_RX_STA=0;
		}
		if(KEY0==0)
		{
			delay_ms(10);//消抖
			if(KEY0==0)
			{				//按键按下
				printf("A");
			}
		}
		delay_ms(2000);
	}
 }

1.开机两个LED都是熄灭状态，按照图一配置串口调试助手，发送数据后，可以看到开发板上两个led均点亮
2.按下图三圈起来的KEY0，可以看到串口调试助手收到16进制的41

图1	图2
图3	图4

五、注意事项

1、重写printf函数，需要keil里面将Use MircroLIB勾选上。
在这里插入图片描述

2、注意串口1-5的命名差异，前三个都是USART、后两个是UART
3、USART_TX配置为复用推挽输出、USART_RX设置为浮空输入
在这里插入图片描述

4、关于时钟的配置，
USART2 USART3 UART4 UART5挂在APB1下
AFIO、GPIOA-GPIOF、USART1挂在APB2下

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//使能GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	//使能GPIOB时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	//使能GPIOC时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);	//使能GPIOD时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);	//使能AFIO复用时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//使能USART1时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);	//使能USART2时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);	//使能USART3时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_UART4, ENABLE);	//使能UART4时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_UART5, ENABLE);	//使能UART5时钟

5、关于RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE)在配置五个串口的时候，可以不加，不影响使用。加上也可以。
6、串口中断服务函数的命名不能写错

void USART1_IRQHandler(void)    //串口1中断服务程序
void USART2_IRQHandler(void)    //串口2中断服务程序
void USART3_IRQHandler(void)    //串口3中断服务程序
void UART4_IRQHandler(void)     //串口4中断服务程序
void UART5_IRQHandler(void)     //串口5中断服务程序
