概述

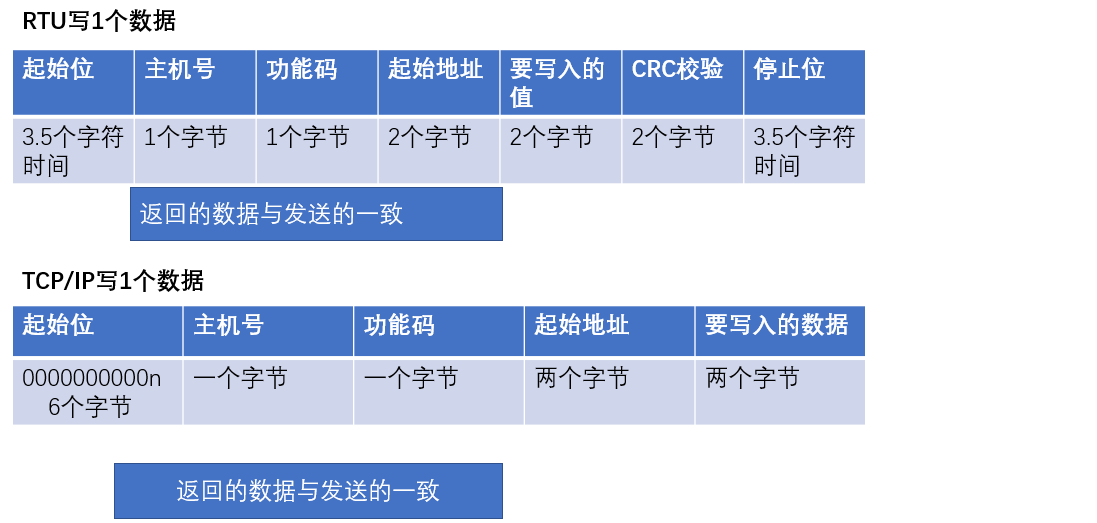

RTU&&TCP单个写入
在这里插入图片描述

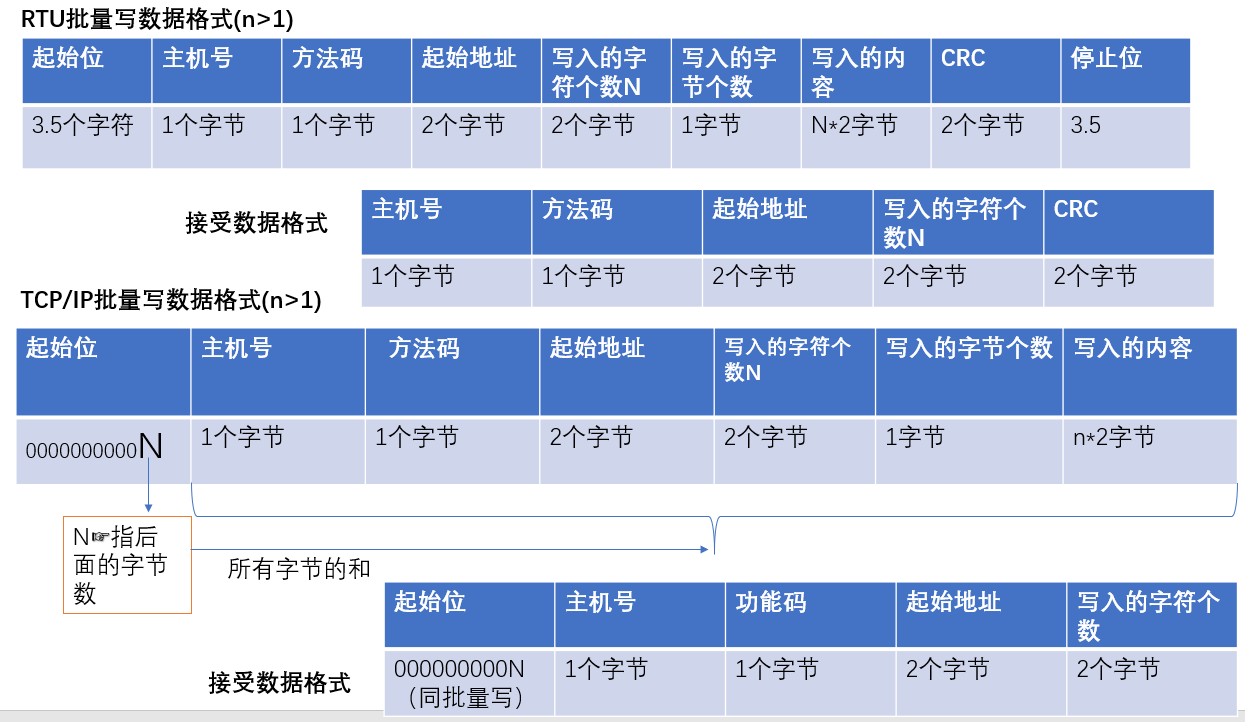

RTU&&TCP多个写入

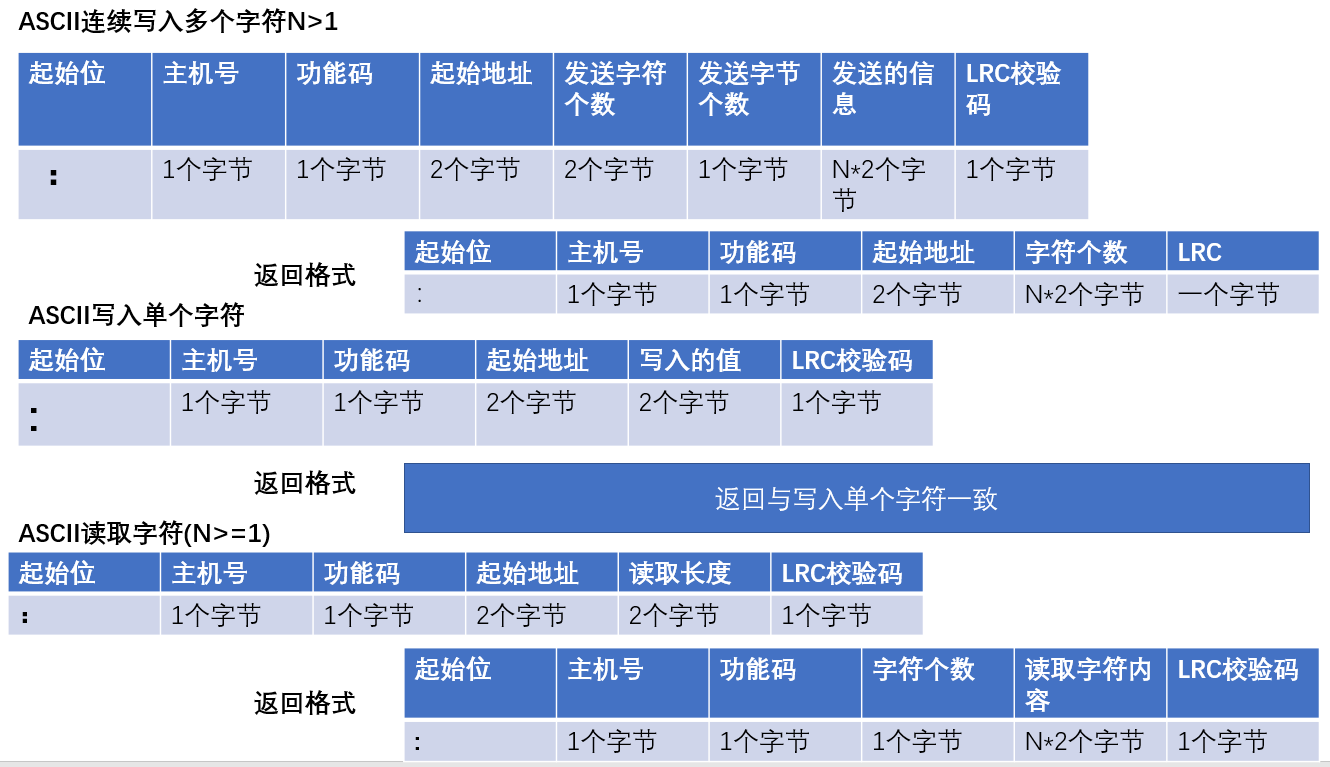

RTU&&TCP数据读取

Modbus功能码:

功能码     名称               作用

1    读取线圈状态      取得一组逻辑线圈的当前状态（ON/OFF)

2    读取输入状态      取得一组开关输入的当前状态（ON/OFF)

3    读取保持寄存器    在一个或多个保持寄存器中取得当前的二进制值

4    读取输入寄存器    在一个或多个输入寄存器中取得当前的二进制值

5    强置单线圈        强置一个逻辑线圈的通断状态

6    预置单寄存器      把具体二进值装入一个保持寄存器

7    读取异常状态      取得8个内部线圈的通断状态，这8个线圈的地址由控制器决定

8   回送诊断校验       把诊断校验报文送从机，以对通信处理进行评鉴

9   编程（只用于484）   使主机模拟编程器作用，修改PC从机逻辑

10  控询（只用于484）   可使主机与一台正在执行长程序任务从机通信，探询该从机是否已完成其操作任务，仅在含有功能码9的报文发送后，本功能码才发送

11  读取事件计数        可使主机发出单询问，并随即判定操作是否成功，尤其是该命令或其他应答产生通信错误时

12  读取通信事件记录     可是主机检索每台从机的ModBus事务处理通信事件记录。如果某项事务处理完成，记录会给出有关错误

13  编程（184/384 484 584） 可使主机模拟编程器功能修改PC从机逻辑

14  探询（184/384 484 584）可使主机与正在执行任务的从机通信，定期控询该从机是否已完成其程序操作，仅在含有功能13的报文发送后，本功能码才得发送

15  强置多线圈  强置一串连续逻辑线圈的通断

16  预置多寄存器  把具体的二进制值装入一串连续的保持寄存器

17  报告从机标识 可使主机判断编址从机的类型及该从机运行指示灯的状态

18 （884和MICRO 84） 可使主机模拟编程功能，修改PC状态逻辑

19  重置通信链路   发生非可修改错误后，是从机复位于已知状态，可重置顺序字节

20  读取通用参数（584L）  显示扩展存储器文件中的数据信息

21  写入通用参数（584L） 把通用参数写入扩展存储文件，或修改之

22～64  保留作扩展功能备用

65～72 保留以备用户功能所用

73～119 非法功能

120～127 保留 留作内部作用

128～255 保留  用于异常应答

MODBUS通讯之数据帧格式解读

一.背景

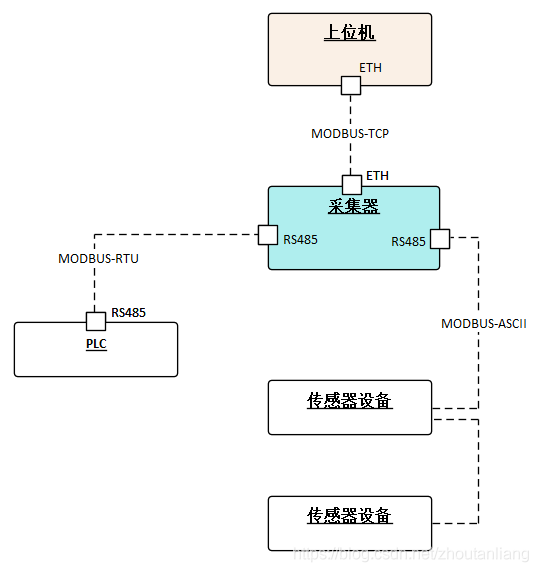

之前在一个工控项目上用代码分别实现了Modbus主站和Modbus从站(注：其实官方提供有现成的MODBUS从站库代码，并且支持大多数的嵌入式平台，如果项目比较急，把官方的库代码移植，剪裁一下就可以用了，但是我发现当你对MODBUS了解的比较熟悉之后，针对你自己特定的项目/产品完全可以自己实现更加精简，高效的代码)，目前产品已经量产发布使用。现回过头来整理一下有关Modbus通讯的一些知识，打算把它写成一个系列博客，目前这是第一篇。Modbus协议包括Modbus-RTU、Modbus-ASCII、Modbus-TCP。其中MODBUS-RTU最常用，本文主要主要介绍的也是MODBUS-RTU。
————————————————
在这里插入图片描述

二.MODBUS数据帧组成

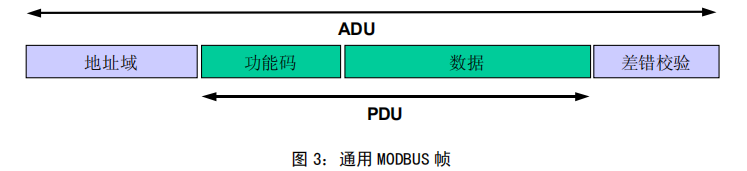

首先我们要知道一帧正常的MODBUS数据帧包含的内容有：地址域 + 功能码 + 数据 + 差错校验
在这里插入图片描述
三.下面逐一解释MODBUS数据帧各部分的具体含义：

（1）地址域：即主站要访问的从站地址，其范围0~247

（2）功能码：即主站想要对从站进行何种操作。
从大的方面看分为读（主站读取从站数据），写（主站向从站读取数据）
再往细分就是具体读取从站哪块区域的数据，以及具体将数据写到从站的哪块区域。操作从站不同的数据区对应有不同的功能码，在文末《MODBUS协议规范》文档中有详细介绍

（3）数据：如果主站的请求是读数据，那么该“数据”要包含的信息有：从哪里开始读数据 + 读多少数据。如果主站的请求是向从站写数据，那么该“数据”要包含的信息有：从哪里开始写数据 + 写多少个字节数据 + 要写的具体数据

（4）差错校验：为了保证数据传输的正确性，Modbus协议会在数据帧最后面加上两个字节的差错校验

四.举实例详细说明主站和从站之间的数据帧交互过程

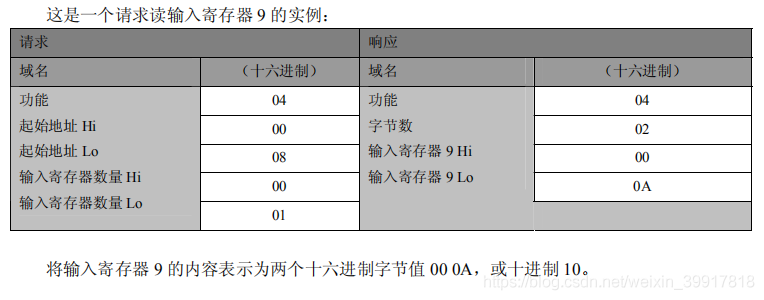

（1）主站请求读从站数据：

在这里插入图片描述
主站向从站发送的实际请求数据帧：03 04 00 08 00 01 B0 3B （假设从站地址为03）
其中：
03：为主站要访问的域名（即从站地址，范围0~247）。
04：表示功能码。
00 08：从从站08这个地址开始读取数据。
00 01：即将读取数据的长度。
b0 3b：两个字节的校验数据。

从站接收到主站的请求数据帧之后实际的响应数据帧为：03 04 02 00 0A 40 F7
其中：
03：为从站地址即域名（即从站地址，范围0~247）。
04：表示功能码。
02：被读取数据长度（包含一个字节高8位数据，一个字节低8八位数据）
00 0A：被读取的具体数据
40 F7两个字节的校验数据

（2）主站请求写从站数据：
在这里插入图片描述
主站向从站发送的实际请求数据帧：03 10 00 01 00 02 04 00 0A 01 02 99 88 (假设从站地址为03)
其中
03：为主站要访问的域名（即从站地址，范围0~247）。
10：功能码。
00 01：往从站01这个地址开始写数据。
00 02：寄存器数量。
04：一共写4个字节数据。
04 00 01 02：具体数据。
99 88：两个字节的校验数据。

从站接收到主站的请求数据帧之后实际的响应数据帧为：03 10 00 01 00 02 11 EA
其中
03：为从站地址即域名（即从站地址，范围0~247）。
10：功能码。
00 01：往从站01这个地址开始写数据。（原样返回/响应）
00 02：寄存器数量。（原样返回/响应）
11 EA两个字节的校验数据

以上我们介绍了Modbus数据帧 主站发送，从站响应这么一个“你来我往”的实际数据帧交互过程。
只能主站发起请求，从站不能，发起请求
