概述

在matplotlib中，整个图像为一个Figure图像，在每个Figure图像中可以包含一个或多个Axes图像，每个Axes图像都是一个拥有自己坐标系统的绘图区域
（1）在一个Figure中绘制多个图表

fig1 = plt.figure(num=1,figsize=(4,2))
plt.plot(np.random.rand(50).cumsum(),'k--')
fig2 = plt.figure(num=2,figsize=(4,2))
plt.plot(50-np.random.rand(50).cumsum(),'k--')

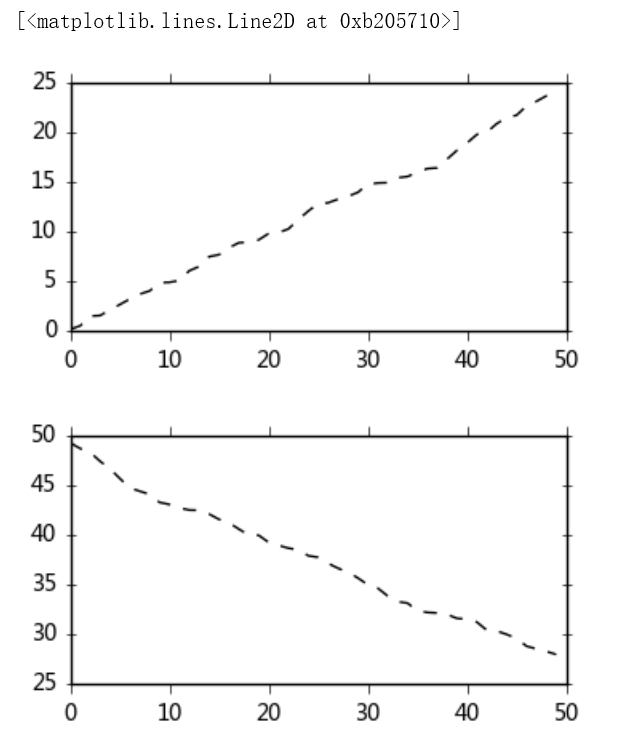

输出结果：
在这里插入图片描述
其中figure函数的参数中，num为图表序号，figsize为图表大小，还可以通过dpi设置其分辨率，如果在绘图的时候不写plt.figure()，则最后会默认生成一个图表
（2）子图创建1—先建立子图然后填充图表
我们可以先创建好子图的框架，然后再创建图表来填充子图，比如：

fig = plt.figure(figsize=(10,6),facecolor = 'gray')#背景颜色为gray

ax1 = fig.add_subplot(2,2,1)  # 创建2*2四个子图，ax1为第一个

填充子图：

plt.plot(np.random.rand(50).cumsum(),'k--')
plt.plot(np.random.randn(50).cumsum(),'b--')

创建其他的子图并填充

ax2 = fig.add_subplot(2,2,2)  # 第一行的右图
ax2.hist(np.random.rand(50),alpha=0.5)

ax4 = fig.add_subplot(2,2,4)  # 第二行的右图
df2 = pd.DataFrame(np.random.rand(10, 4), columns=['a', 'b', 'c', 'd'])
ax4.plot(df2,alpha=0.5,linestyle='--',marker='.')

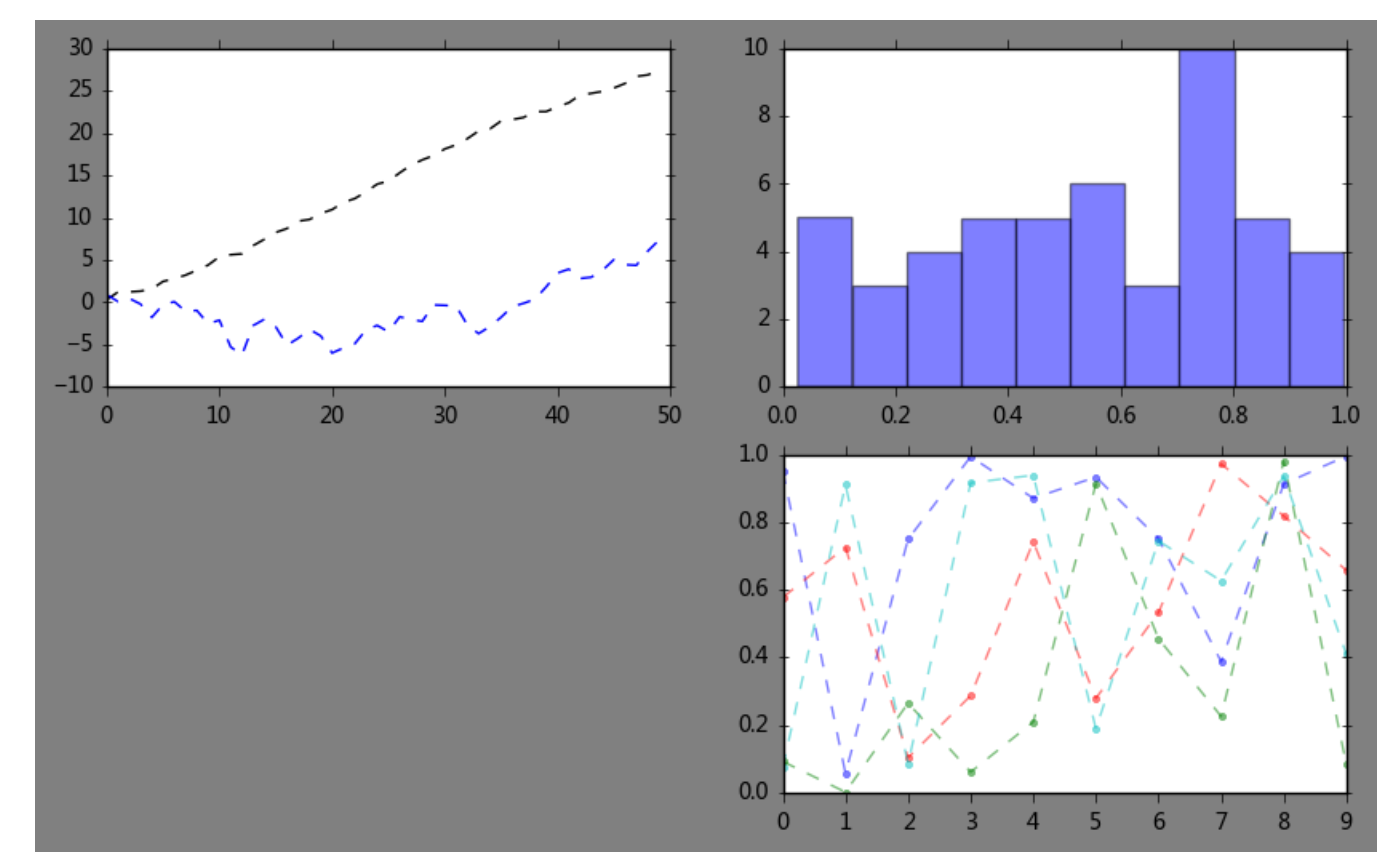

输出结果：
在这里插入图片描述
（3）子图创建2—创建一个新的figure，并返回一个subplot对象的numpy数组
这种方法是调用plt.subplots( ) 的方法来实现

fig,axes = plt.subplots(2,3,figsize=(10,4))
ts = pd.Series(np.random.randn(1000).cumsum())
print(axes, axes.shape, type(axes))
#生成图表对象的数组

ax1 = axes[0,1]#子图为第0行第1个
ax1.plot(ts)#绘制子图

输出结果：
在这里插入图片描述
（4）参数调整
调用plt.subplot( ) 时可以适当调整其参数，比如不同的子图是否共享其x和y刻度：

fig,axes = plt.subplots(2,2,sharex=True,sharey=True)

通过plt.subplots_adjust( ) 的参数wspace和hspace来控制宽度和高度的百分比，比如subplot之间的间距

for i in range(2):
    for j in range(2):
        axes[i,j].hist(np.random.randn(500),color='k',alpha=0.5)
plt.subplots_adjust(wspace=0,hspace=0)

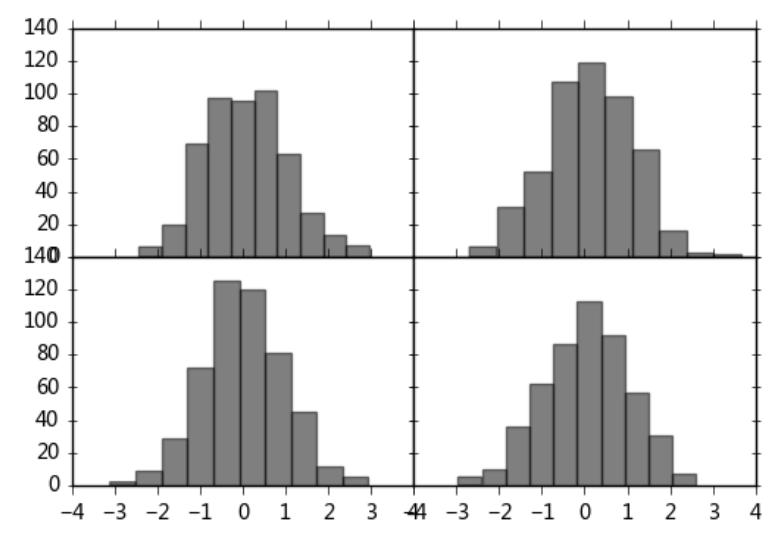

在这里插入图片描述

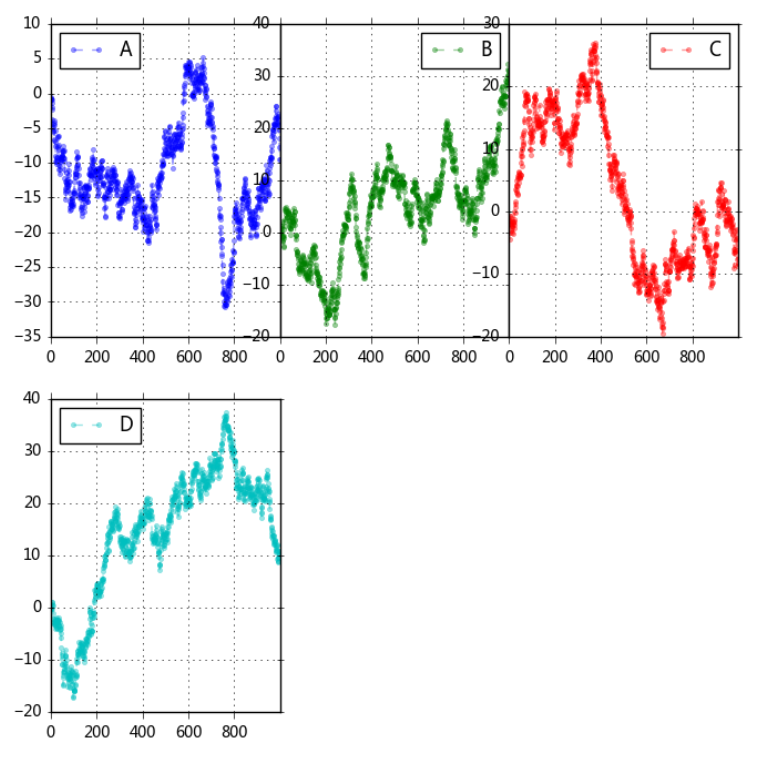

（5）子图创建3—多系列图，分别绘制
可以将一个Dataframe的不同columns分别绘制到不同的子图中

df = pd.DataFrame(np.random.randn(1000, 4), index=ts.index, columns=list('ABCD'))#创建Dataframe
df = df.cumsum()#提取columns

df.plot(style = '--.',alpha = 0.4,grid = True,figsize = (8,8),
       subplots = True,
       layout = (2,3),
       sharex = False)#subplots是否分别绘制子图

plt.subplots_adjust(wspace=0,hspace=0.2)
