概述

原文地址：点击打开链接

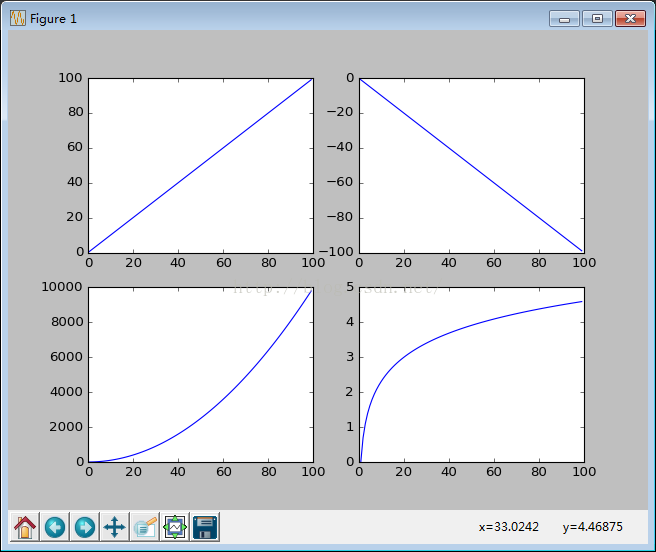

子图：就是在一张figure里面生成多张子图。

Matplotlib对象简介

FigureCanvas 画布

Figure 图

Axes 坐标轴(实际画图的地方)

注意，pyplot的方式中plt.subplot()参数和面向对象中的add_subplot()参数和含义都相同。

使用面向对象的方式

[python]
   view plain
    copy


 #!/usr/bin/python
 #coding: utf-8

 import numpy as np
 import matplotlib.pyplot as plt

 x = np.arange(0, 100)

 fig = plt.figure()

 ax1 = fig.add_subplot(221)
 ax1.plot(x, x)

 ax2 = fig.add_subplot(222)
 ax2.plot(x, -x)

 ax3 = fig.add_subplot(223)
 ax3.plot(x, x ** 2)

 ax4 = fig.add_subplot(224)
 ax4.plot(x, np.log(x))

 plt.show()

pyplot的方式

[python]
   view plain
    copy


 #!/usr/bin/python
 #coding: utf-8

 import numpy as np
 import matplotlib.pyplot as plt

 x = np.arange(0, 100)

 plt.subplot(221)
 plt.plot(x, x)

 plt.subplot(222)
 plt.plot(x, -x)

 plt.subplot(223)
 plt.plot(x, x ** 2)

 plt.subplot(224)
 plt.plot(x, np.log(x))

 plt.show()
