概述

1. 插件的下载

以下是ECharts的下载链接，需要注意的是ECharts内部也是依赖于另一个插件的叫ZRender，当然对于大部分图表而言不需要ZRender的，但是对于地图控件及其他复杂的呈现控件而已都是需要ZRender的。为了避免不要的问题出现，建议大家在下载ECharts时同时也要下载ZRender。

ECharts下载地址： http://echarts.baidu.com/

ZRender下载地址：http://ecomfe.github.io/zrender/index.html

下载之后解压各自的文件目录结构如下：

ECharts：

ZRender:

2. 插件的引用

首先，新建一个Web应用程序，然后添加刚刚下载的文件，具体的目录结构如下：

这里有以下几点需要说明：

所有的跟ECharts有关的文件全部都在echarts文件夹下
echarts文件夹的内容分为两部分

1) 一部分是以echarts开头的js文件，这些文件全部来自于1.中的ECharts文件目录中的js文件夹下的文件，也就是1.中的图中红框标注的js下的文件。如下：

2)另一部分是一个名为zrender的文件夹，这里需要特别注意的是该文件夹的命名必须为zrender，因为在echarts的js文件中对zrender的引用都是以zrender为根目录的，zrender文件夹的内容即为1.中zrender文件目录中的src文件夹下的内容，如下：

3. 在页面中的具体使用

按照上边的步骤配置过之后，我们就可以在页面中引用了，这里我主要是演示地图控件的使用方式，因为地图的引用跟其他的基本图形的引用不太一样。其他的图形的呈现也会做一个简要的演示。

MapChart

首先在跟2中的echarts文件夹同一个目录（也就是Modules文件夹）下添加一个aspx页或html页，需要注意的是，如果是在aspx页中使用echarts时，需要把要渲染的div放在form标签之外，否则图形是显示不出来的。

在head标签中添加对echarts的引用如下：

<head runat="server">
  <title></title>
  <script src="echarts/esl.js" type="text/javascript"></script>
</head>

在body标记中，form标记之外，添加一个div，用来做图表渲染的容器。如下：

<body>

<div id="main"style="height:500px;border:1px solid #ccc;padding:10px;"></div>

……………

……………

</body>

在上面中添加的div标记下，添加如下的js代码段，如下：

 <script type="text/javascript">

    //为模块加载器配置echarts的路径，这里主要是配置map图表的路径，其他的图表跟map的配置还不太一样，下边也会做另一种类型的图表事例。
这里引用的主要是echarts文件夹下的echarts-map文件，而其他类型的图表引用的都是echarts文件夹下的echarts文件。

    require.config({

      paths: {

        echarts:'./echarts/echarts',

        'echarts/chart/map':'./echarts/echarts-map'

      }

    });

   //动态加载echarts，在回掉函数中使用，要注意保持按需加载结构定义图表路径

    require(

    [

      'echarts',

      'echarts/chart/map'

    ],

    function (ec) {

      varmyChart=ecinit(documentgetElementById('main'));

      //option主要是图标的一些设置，这不是这篇文章的重点，关于具体的设置可以参考官方的文档说明文档

option= {

        title: {

          text:'iphone销量',

          subtext:'纯属虚构',

          x:'center'

        },

        tooltip: {

          trigger:'item'

        },

        legend: {

          orient:'vertical',

          x:'left',

          data: ['iphone3','iphone4','iphone5']

        },

        dataRange: {

          min:0,

          max:2500,

          text: ['高','低'],

          calculable:true,

          textStyle: {

            color:'orange'

          }

        },

        toolbox: {

          show:true,

          orient:'vertical',

          x:'right',

          y:'center',

          feature: {

            mark:true,

            dataView: { readOnly:false },

            restore:true,

            saveAsImage:true

          }

        },

        series: [

    {

      name:'iphone3',

      type:'map',

      mapType:'china',

      selectedMode: 'single',

      itemStyle: {

        normal: { label: { show:true },color:'#ffd700' },// for legend

        emphasis: { label: { show:true} }

      },

      data: [

        { name:'北京',value:Math.round(Math.random() *1000) },

        { name:'天津',value:Math.round(Math.random() *1000) },

        { name:'上海',value:Math.round(Math.random() *1000) },

        { name:'重庆',value:Math.round(Math.random() *1000) },

        { name:'河北',value:Math.round(Math.random() *1000) },

        { name:'河南',value:Math.round(Math.random() *1000) },

        { name:'云南',value:Math.round(Math.random() *1000) },

        { name:'辽宁',value:Math.round(Math.random() *1000) },

        { name:'黑龙江',value:Math.round(Math.random() *1000) },

        { name:'湖南',value:Math.round(Math.random() *1000) },

        { name:'安徽',value:Math.round(Math.random() *1000) },

        { name:'山东',value:Math.round(Math.random() *1000) },

        { name:'新疆',value:Math.round(Math.random() *1000) },

        { name:'江苏',value:Math.round(Math.random() *1000) },

        { name:'浙江',value:Math.round(Math.random() *1000) },

        { name:'江西',value:Math.round(Math.random() *1000) },

        { name:'湖北',value:Math.round(Math.random() *1000) },

        { name:'广西',value:Math.round(Math.random() *1000) },

        { name:'甘肃',value:Math.round(Math.random() *1000) },

        { name:'山西',value:Math.round(Math.random() *1000) },

        { name:'内蒙古',value:Math.round(Math.random() *1000) },

        { name:'陕西',value:Math.round(Math.random() *1000) },

        { name:'吉林',value:Math.round(Math.random() *1000) },

        { name:'福建',value:Math.round(Math.random() *1000) },

        { name:'贵州',value:Math.round(Math.random() *1000) },

        { name:'广东',value:Math.round(Math.random() *1000) },

        { name:'青海',value:Math.round(Math.random() *1000) },

        { name:'西藏',value:Math.round(Math.random() *1000) },

        { name:'四川',value:Math.round(Math.random() *1000) },

        { name:'宁夏',value:Math.round(Math.random() *1000) },

        { name:'海南',value:Math.round(Math.random() *1000) },

        { name:'台湾',value:Math.round(Math.random() *1000) },

        { name:'香港',value:Math.round(Math.random() *1000) },

        { name:'澳门',value:Math.round(Math.random() *1000) }

      ]

    },

    {

      name:'iphone4',

      type:'map',

      mapType:'china',

      selectedMode: 'single',

      itemStyle: {

        normal: { label: { show:true },color:'#ff8c00' },// for legend

        emphasis: { label: { show:true} }

      },

      data: [

        { name:'北京',value:Math.round(Math.random() *1000) },

        { name:'天津',value:Math.round(Math.random() *1000) },

        { name:'上海',value:Math.round(Math.random() *1000) },

        { name:'重庆',value:Math.round(Math.random() *1000) },

        { name:'河北',value:Math.round(Math.random() *1000) },

        { name:'安徽',value:Math.round(Math.random() *1000) },

        { name:'新疆',value:Math.round(Math.random() *1000) },

        { name:'浙江',value:Math.round(Math.random() *1000) },

        { name:'江西',value:Math.round(Math.random() *1000) },

        { name:'山西',value:Math.round(Math.random() *1000) },

        { name:'内蒙古',value:Math.round(Math.random() *1000) },

        { name:'吉林',value:Math.round(Math.random() *1000) },

        { name:'福建',value:Math.round(Math.random() *1000) },

        { name:'广东',value:Math.round(Math.random() *1000) },

        { name:'西藏',value:Math.round(Math.random() *1000) },

        { name:'四川',value:Math.round(Math.random() *1000) },

        { name:'宁夏',value:Math.round(Math.random() *1000) },

        { name:'香港',value:Math.round(Math.random() *1000) },
        { name:'澳门',value:Math.round(Math.random() *1000) }

      ]

    },

    {

      name:'iphone5',

      type:'map',

      mapType:'china',

      selectedMode: 'single',

      itemStyle: {

        normal: { label: { show:true },color:'#da70d6' },// for legend

        emphasis: { label: { show:true} }

      },

      data: [

        { name:'北京',value:Math.round(Math.random() *1000) },

        { name:'天津',value:Math.round(Math.random() *1000) },

        { name:'上海',value:Math.round(Math.random() *1000) },

        { name:'广东',value:Math.round(Math.random() *1000) },

        { name:'台湾',value:Math.round(Math.random() *1000) },

        { name:'香港',value:Math.round(Math.random() *1000) },

        { name:'澳门',value:Math.round(Math.random() *1000) }

      ]

    }
  ]
      };
       //以下的这段代码主要是用来处理用户的选择，应用场景是可以做地图的交互，比如点击地图上的某一个省，获取相应的省的指标变化等。
       //需要特别注意的是，如果需要点击某一省作地图的操作交互的话，还需要为series属性的每一项添加一个selectedMode属性，这里的属性值为 'single'即单选，也可多选
  varecConfig= require('echarts/config');
      myChart.on(ecConfig.EVENT.MAP_SELECTED,function (param) {
        varselected=param.selected;
        varmapSeries=option.series[0];
        vardata= [];
        varlegendData= [];
        varname;
        for (varp=0,len=mapSeries.data.length; p<len; p++) {
          name=mapSeries.data[p].name;
          mapSeries.data[p].selected=selected[name];
          if (selected[name]) {
            alert(name); //这里只是简单的做一个事例说明，弹出用户所选的省，如需做其他的扩展，可以在这里边添加相应的操作

          }
        }
      });
      myChart.setOption(option);
    }
  );
  </script>

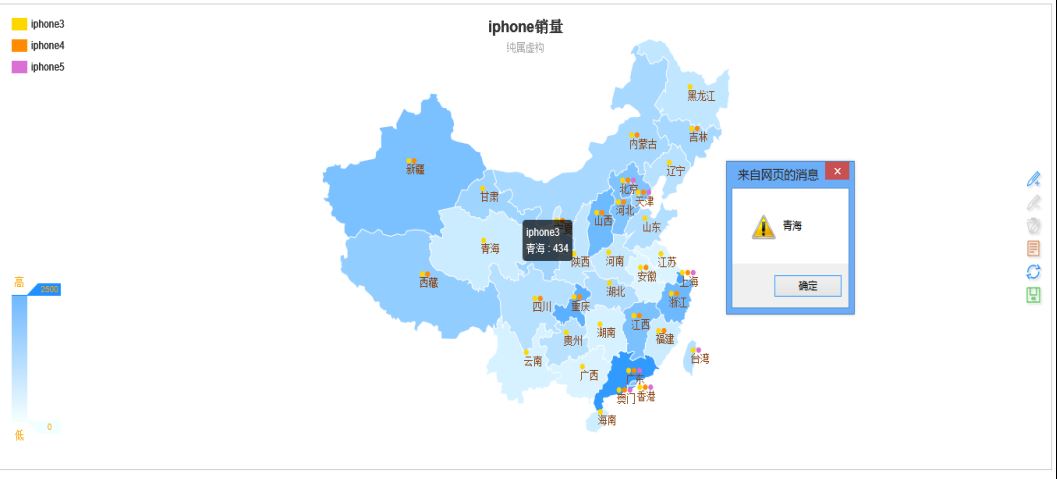

完成以上操作之后，效果如下图所示：

LineChart

除了地图图表之外的其他的图标的使用方式都差不多。事实上其他的图表跟地图图表的区别在于对配置文件的引用。这里只做一个折线图的示例，其它的示例都是一样的。

<scripttype="text/javascript">

    require.config({

      paths: {

        echarts:'./echarts/echarts',

        'echarts/chart/bar':'./echarts/echarts',//这里需要注意的是除了mapchart使用的配置文件为echarts-map之外，
其他的图形引用的配置文件都为echarts，这也是一般的图形跟地图的区别

        'echarts/chart/line':'./echarts/echarts'

      }

    });

    require(

    [

      'echarts',

      'echarts/chart/bar',

      'echarts/chart/line'

    ],

    function (ec) {

      varmyChart=ecinit(documentgetElementById('main'));

      option= {

        tooltip: {

          trigger:'axis'

        },

        legend: {

          data: ['邮件营销','联盟广告','视频广告','直接问','搜索引擎']

        },

        toolbox: {

          show:true,

          feature: {

            mark:true,

            dataView: { readOnly:false },

            magicType: ['line','bar'],

            restore:true,

            saveAsImage:true

          }

        },

        calculable:true,

        xAxis: [

    {

      type:'category',

      boundaryGap:false,

      data: ['周一','周二','周三','周四','周五','周六','周日']

    }

  ],

        yAxis: [

    {

      type:'value',

      splitArea: { show:true }

    }

  ],

        series: [

    {

      name:'邮件营销',

      type:'line',

      stack:'总量',

      data: [120,132,101,134,90,230,210]

    },

    {

      name:'联盟广告',

      type:'line',

      stack:'总量',

      data: [220,182,191,234,290,330,310]

    },

    {

      name:'视频广告',

      type:'line',

      stack:'总量',

      data: [150,232,201,154,190,330,410]

    },

    {

      name:'直接访问',

      type:'line',

      stack:'总量',

      data: [320,332,301,334,390,330,320]

    },

    {

      name:'搜索引擎',

      type:'line',

      stack:'总量',

      data: [820,932,901,934,1290,1330,1320]

    }

  ]

      };



      myChart.setOption(option);

    }

  );

  </script>





  <divid="main1"style="height:500px;border:1px solid #ccc;padding:10px;"></div>

  <scripttype="text/javascript">

    require.config({

      paths: {

        echarts:'./echarts/echarts',

        'echarts/chart/bar':'./echarts/echarts',

        'echarts/chart/line':'./echarts/echarts'

      }

    });

    require(

    [

      'echarts',

      'echarts/chart/bar',

      'echarts/chart/line'

    ],

    function (ec) {

      varmyChart=ecinit(documentgetElementById('main1'));

      option= {

        title: {

          text:'未来一周气温变化',

          subtext:'纯属虚构'

        },

        tooltip: {

          trigger:'axis'

        },

        legend: {

          data: ['最高气温'最低气温']

        },

        toolbox: {

          show:true,

          feature: {

            mark:true,

            dataView: { readOnly:false },

            magicType: ['line','bar'],

            restore:true,

            saveAsImage:true

          }

        },

        calculable:true,

        xAxis: [

    {

      type:'category',

      boundaryGap:false,

      data: ['周一','周二','周三','周四','周五','周六','周日']

    }

  ],

        yAxis: [

    {

      type:'value',

      axisLabel: {

        formatter:'{value} '

      },

      splitArea: { show:true }

    }

  ],

        series: [

    {

      name:'最高气温',

      type:'line',

      itemStyle: {

        normal: {

          lineStyle: {

            shadowColor:'rgba(0,0,0,4)'

          }

        }

      },

      data: [11,11,15,13,12,13,10]

    },

    {

      name:'最低气温',

      type:'line',

      itemStyle: {

        normal: {

          lineStyle: {

            shadowColor:'rgba(0,0,0,4)'

          }

        }

      },

      data: [-2,1,2,5,3,2,0]

    }

  ]

      };

      myChart.setOption(option);

    }

  );

  </script>





  <divid="main2"style="height:500px;border:1px solid #ccc;padding:10px;"></div>

  <scripttype="text/javascript">

    require.config({

      paths: {

        echarts:'./echarts/echarts',

        'echarts/chart/bar':'./echarts/echarts',

        'echarts/chart/line':'./echarts/echarts'

      }

    });

    require(

    [

      'echarts',

      'echarts/chart/bar',

      'echarts/chart/line'

    ],

    function (ec) {

      varmyChart=ec.init(document.getElementById('main2'));

      option= {

        title: {

          text:'某楼盘销售情况',

          subtext:'纯属虚构'

        },

        tooltip: {

          trigger:'axis'

        },

        legend: {

          data: ['意向','预购','成交']

        },

        toolbox: {

          show:true,

          feature: {

            mark:true,

            dataView: { readOnly:false },

            magicType: ['line','bar'],

            restore:true,

            saveAsImage:true

          }

        },

        calculable:true,

        xAxis: [

    {

      type:'category',

      boundaryGap:false,

      data: ['周','周二','周三','周四','周五','周六','周日']

    }

  ],

        yAxis: [

    {

      type:'value'

    }

  ],

        series: [

    {

      name:'成交',

      type:'line',

      smooth:true,

      itemStyle: { normal: { areaStyle: { type:'default'}} },

      data: [10,12,21,54,260,830,710]

    },

    {

      name:'预购',

      type:'line',

      smooth:true,

      itemStyle: { normal: { areaStyle: { type:'default'}} },

      data: [30,182,434,791,390,30,10]

    },

    {

      name:'意向',

      type:'line',

      smooth:true,

      itemStyle: { normal: { areaStyle: { type:'default'}} },

      data: [1320,1132,601,234,120,90,20]

    }

  ]

      };

      myChart.setOption(option);

    }

  );

  </script>

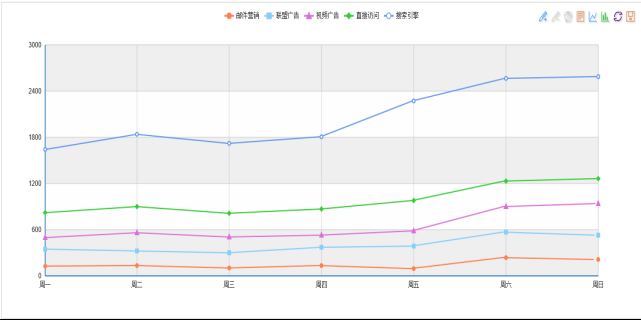

完成以上操作之后效果图如下：
