dpdk mempool cache 机制分析

前言

池是一种常见的设计技术，它将程序中常用的核心资源提前申请出来，放到一个【池子】里面，由程序自行管理资源的释放与申请。

dpdk 作为一种高性能数据转发套件，其中的关键资源是以 mbuf 结构描述的报文。程序收发包与中间的处理涉及到【频繁】的 mbuf 申请、释放操作，为了优化这一过程，dpdk 内部也使用了池技术来管理 mbuf。

dpdk 提供了类似内存池的结构，这一结构在 dpdk 内部称为 mempool，【专用】于 mbuf 的 mempool 又称为 pktmbuf pool。

dpdk 中 mbuf 使用的常见流程如下：

1. 程序初始化时创建一个 pktmbuf pool，按照特定的模式初始化创建的每个 mbuf 结构
2. 程序运行时从 pktmbuf pool 中申请 mbuf，释放 mbuf 时，mbuf 重新被添加到内存池中

dpdk 内存池的 cache 功能

cache 是计算机体系中的一个非常重要的概念，它充当了 cpu 与主存之间的缓冲，平衡了 cpu 访问寄存器与访问主存之间的巨大差异，带了更好的性能。

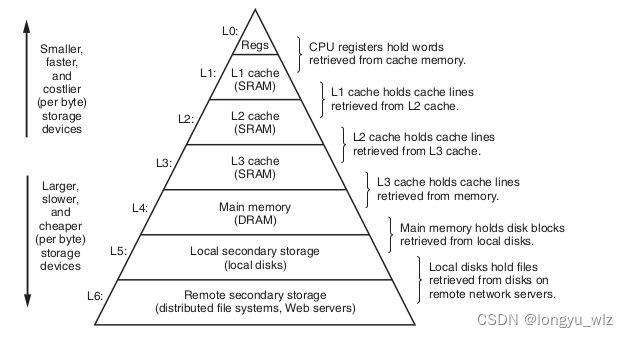

cache 在计算机内存架构中的位置如下图所示：

上图摘自 《CSAPP》。

上面的图形为正金字塔型，向上的方向上存储结构空间更小、访问速度更快、价格更昂贵，向下的方向存储结构空间更大、访问速度更慢、价格更便宜。

cache 的一般工作流程如下：

1. 当程序第一次访问某一字节存储空间时，这块空间不在 cache 中
2. cpu 以 cache line 为大小加载这一存储空间周围 64-byte（一个 cache line 的大小）长度的内容到 cache 中
3. 此后继续访问这 64-byte 字节中的内容就能够直接在 cache 中找到，不用去访问主存，进而带来更好的性能

cache 技术可以抽象为一种缓冲技术，它将少部分访问非常频繁的数据缓存起来，对这些数据的访问通过缓冲区完成，不用访问更底层的结构。

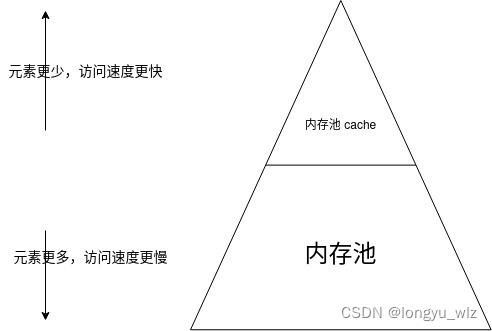

dpdk mempool 中就使用了缓冲技术，在 dpdk 内部称为 mempool cache，类比 cache 内存结构图，画了一个简单的 mempool cache 结构图如下：

与 cache 类似，mempool cache 中的元素更少，访问速度更快，在软件上的意义是执行更少的代码逻辑。

dpdk mempool 使用过程有些类似 cache 预取。

最开始的时候 mempool cache 中并没有元素，当你需要申请 n 个 mem 元素的时候不能在 cache 中找到（类似 cache miss），此时会访问外部的内存池，从内存池中直接出队 n + cache_size 大小个元素，加载到 cache 中，然后从 cache 中分配 n 个元素给上层。

这样当下一次分配的时候，当数目不超过 cache_size 时就可以直接从 cache 中分配，而不用再从外部内存池中分配。

下面我使用一个具体的实例，描述下 dpdk mempool cache 的工作原理。

1. mempool cache 结构

rte_mempool_cache 结构体描述一个 mempool cache，其结构如下图所示：

size 表示 cache 的容量，flushthresh 表示将多余的元素 flush 到内存池的门限值，len 表示当前 cache 中的元素个数，objs 用于存储每个元素（以地址的形式储存）。

flushthresh 的计算公式如下：

  #define CACHE_FLUSHTHRESH_MULTIPLIER 1.5
  #define CALC_CACHE_FLUSHTHRESH(c)
     ((typeof(c))((c) * CACHE_FLUSHTHRESH_MULTIPLIER))

其数量为 cache 大小的 1.5 倍！

objs 的大小为 RTE_MEMPOOL_CACHE_MAX_SIZE * 3，而在创建 mempool cache 时会限制最大为 RTE_MEMPOOL_CACHE_MAX_SIZE，多出来的存储空间用于临时保存超过 cache size 数目的元素。

2. 创建一个 pktmbuf mempool 并为每个逻辑核配置 mempool cache

dpdk 创建 pktmbuf pool 的示例代码如下：

	#define MEMPOOL_CACHE_SIZE 6
	#define NB_MBUFS 1024

	/* create the mbuf pool */
	rte_pktmbuf_pool_create("mbuf_pool",
			NB_MBUFS, MEMPOOL_CACHE_SIZE, 0,
			RTE_MBUF_DEFAULT_BUF_SIZE, rte_socket_id());

这里约定 cache size 为 6，NB_MBUFS 为 1024，同时约定使用了三个逻辑核,其它的参数不展开描述。

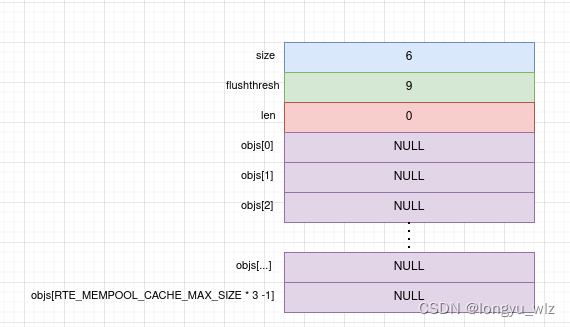

此函数调用后，dpdk 会在每个逻辑核上创建如下 mempool cache 结构：

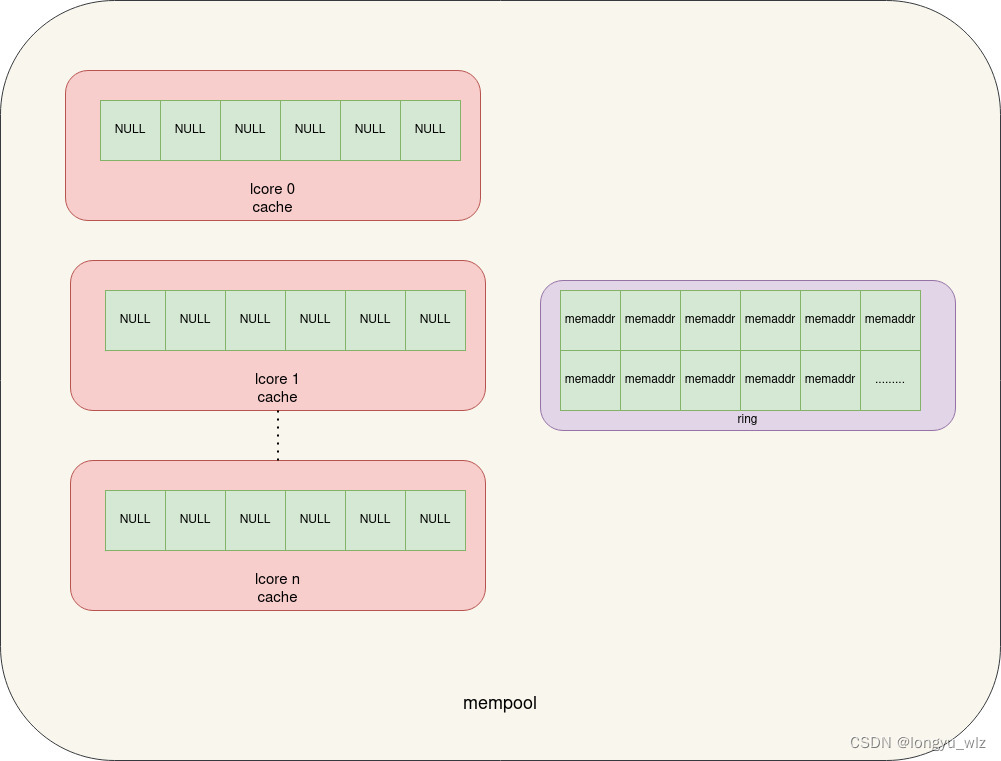

size 为 6 表明 cache 容量为 6 ，len 为 0 表明当前 cache 中没有元素。此时内存池的结构如下：

如上图所示，pktmbuf pool 会为每个 lcore 按照传入的 cache_size 创建 mempool cache，此 cache 空间中保存内存池中单个元素的地址，初始化的时候 cache 的元素为空，内存池中的元素都在 ring 中入队。

3. 第一次从 mempool 中分配空间时 mempool cache 的变化

约定绑定在逻辑核 1 上的线程调用 rte_mempool_get_bulk申请 5 个 mbuf ，实际从 mempool 中申请的 mbuf 数量为 cache_size + 5——11 个。

由于 mempool cache 与每个逻辑核绑定，首先要获取当前线程所在的逻辑核，然后获取此逻辑核上的 mempool cache。

然后判断要申请的 mem 的数量小于 cache 的缓存数目，则申请 cache_size - cache_len + n (6 + 5 - 0 = 11 ) 个数量的元素。

此后调用底层的出队函数，从内存池中拿出 11 个元素存储到 cache 中，如果失败则 bypass cache，直接从内存池中重新分配。

成功分配时后将 cache_len 递增 req（11） 个数目，然后从 cache 中拿走 n（5） 个元素，并调整 cache_len 为 6。

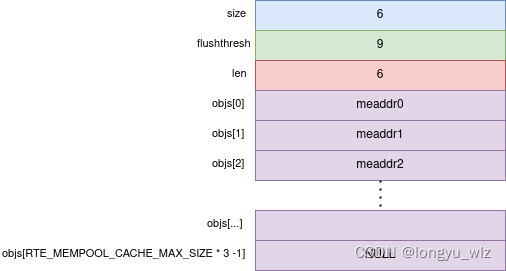

此时当前 lcore 上的 mempool_cache 内容如下：

cache 中保存了 memaddr0 ~memaddr5 共 6 个元素。

此时 mempool 中的元素如下：

mempool 中的前 11 个元素为空表示被分配出去，其中 6 个元素缓存在 cache 中，剩下的 5 个元素被上层程序占用，其它的元素仍旧在 mempool 中。

4. 第二次从 mempool 中分配 mubf 时 mempool cache 的变化

约定绑定在逻辑核 1 上的线程调用 rte_mempool_get_bulk继续申请 5 个 mbuf ，此时 cache 中有 6 个元素，直接从 cache 中分配。

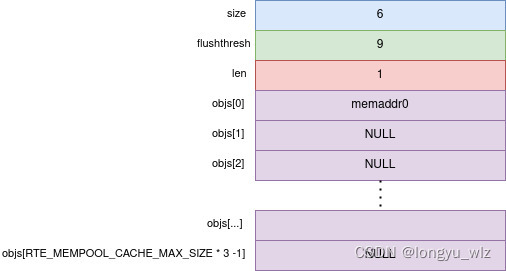

分配后逻辑核 1 上的 mempool_cache 状态如下：

此时 mempool 中的元素如下：

此时，上层占用了 10 个 mbuf，lcore1 mempool cache 中存储了 1 个 mbuf，剩下的 1013 个 mbuf 都在 mempool 中。

5. 上层释放 mbuf 到 mempool 中

当上述 mbuf 使用完成后，上层释放 mbuf，约定上层在逻辑核 1 上运行的线程中同时释放占用的 10 个 mbuf。

释放过程的逻辑如下：

1. 获取线程所在逻辑核上的 mempool cache 结构
2. 判断传入的释放元素个数是否大于 RTE_MEMPOOL_CACHE_MAX_SIZE(512)，大于则直接放到 mempool 中，小于则放到 mempool cache 中
3. 判断 mempool cache 中存放的元素数目是否超过 flushthresh 值，超过后则将【超过 cache_size】 的部分重新放入 mempool 中并调整 cache_len 的值为 cache_size

当同时释放 10 个 mbuf 时，首先 mbuf 被放到逻辑核 1 上的 mempool cache 中，此时此 cache 中共有 10+1 个元素，然后判断到 11 大于 flushthresh(9)，则将多出来的 5 个元素放回 mempool 中。

执行此操作后 mempool cache 的状态如下：

mempool 的状态如下：

dpdk mempool cache 使用的一些问题

1. dpdk mempool 针对每个 lcore 配置 cache，dpdk lcore 机制可以参考 dpdk-16.04 eal lcore 多线程机制分析，对于单独使用 pthread_create 创建的线程，由于 lcore_id 为 -1，不能获取到 mempool cache，在这些线程中申请、释放元素到 mempool 中不会经过 cache
2. 每一个 lcore 上 mempool cache 的使用没有任何互斥保护，多个线程使用同一个 lcore 的情况下对 mempool cache 的访问会存在不一致性，这种场景下需要关闭 mempool cache 功能
3. 申请元素的线程所在的 lcore 要与释放元素的线程所在的 lcore 一致，如果不一致就可能存在泄露部分元素的情况
   假设程序仅在 lcore 1 上申请 mbuf，而释放 mbuf 却在 lcore 2 上，这样就会泄露最多 mempool cache 初始化配置的容量大小个 mbuf
4. 在 cache 中分配、释放的概率越大性能越好

总结

这篇文章的背景是在实际的工作场景中遇到了一个 dpdk mbuf 泄露的问题，在这个问题中，将 mempool cache 的 size 改为 0 后问题得到解决，但是这只是个表面现象，不由得让人追问难道 dpdk mempool cache 功能真的有严重的缺陷吗？

于是带着这一疑问深入分析了下 mempool cache 的处理过程，结果发现确实存在一些限制因素，但是却没有找到所谓的严重缺陷，看来问题并没有这么简单，表面的现象说明不了太多问题。

写的过程中想到这个过程跟 cache 的一些原理有些相似，就类比着描述下，这个过程是在逐渐从具象走向抽象，当能完全理解抽象的模型后，就容易在不同的场景中迁移了。

参考链接

https://zhuanlan.zhihu.com/p/375537583
