概述
一、了解:
物理专线:
出现的问题:1,成本;2,地理位置限制

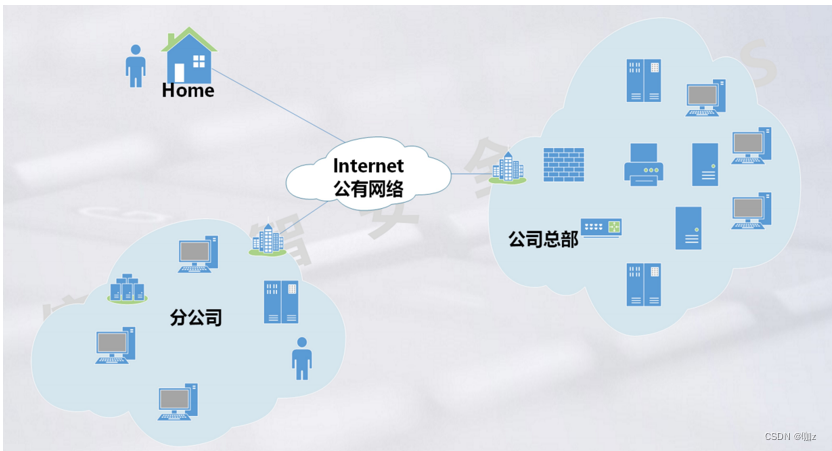

VPN(虚拟专用网):
VPN技术的核心:隧道技术
隧道技术的核心:封装技术
二、GRE:通用路由封装技术

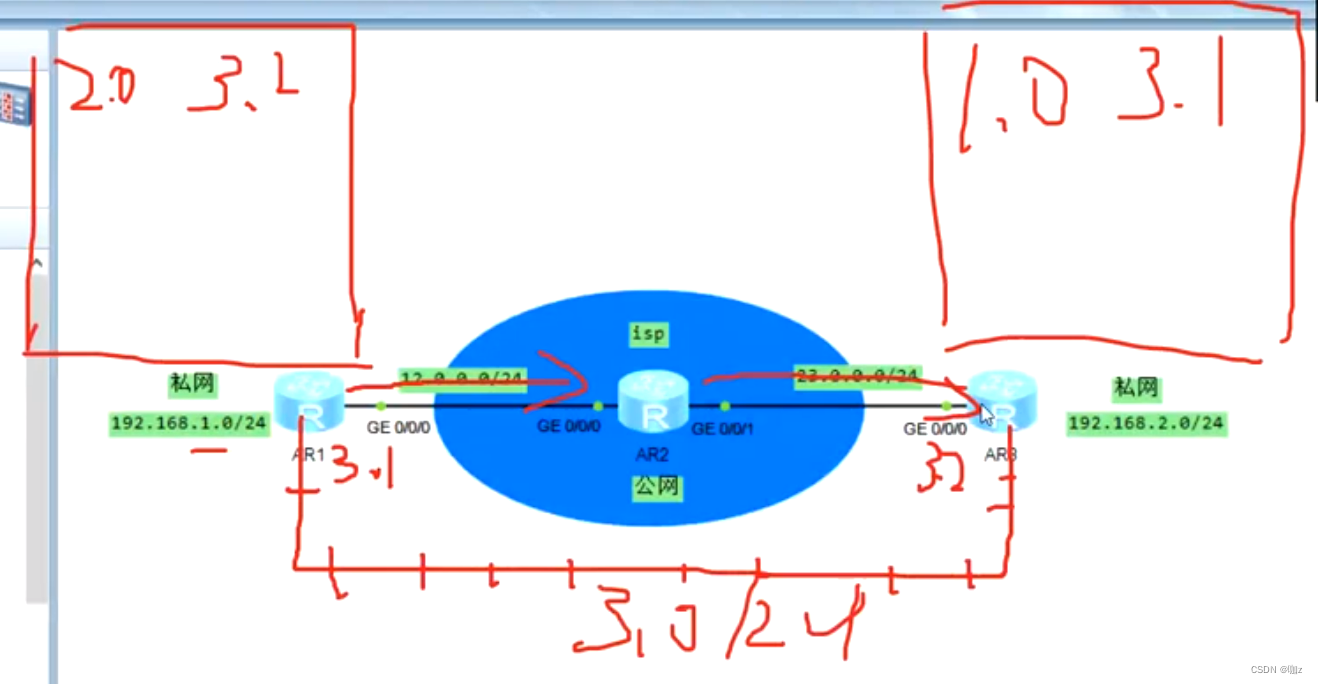

我们希望的走法:
SIP : 192.168.1.1 | DIP : 192.168.2.1 | 数据 |
真实的走法:
SIP : 12.0.0.1 | DIP : 23.0.0.2 | 数据 |
SIP:192.168.1.1 | DIP:192.168.2.1 | GRE | SIP:12.0.0.1 | DIP:23.0.0.2 | 数据 |
隧道技术:在隧道的两端通过封装以及解封装在公网中建立一条数据通道,使用这条数据通道进 行传输。
GRE配置方法:
1,创建隧道接口
[r1] interface Tunnel 0/0/0
[r1-Tunnel0/0/0]
2,接口配置IP地址
[r1-Tunnel0/0/0] ip address 192.168.3.1 24
3,定义封装方式
[r1-Tunnel0/0/0] tunnel-protocol gre
4,定义封装内容
[r1-Tunnel0/0/0] source 12.0.0.1
[r1-Tunnel0/0/0] destination 23.0.0.2
三、NHRP:下-跳解析协议
NHRP的服务器 : NHS,下一跳解析服务器-
NHRP原理:需要在私网中选择一个出口物理地址固定的设备作为NHS,剩下的所有分支都应该 知道中心的隧道地址和物理地址,然后,NHRP要求所有分支将自己物理接口和隧道 接口的IP地址的映射关系发送给NHS,如果物理地址发生变化,则需要重新发送。这 样NHS可以获取到所有分支的地址的映射关系。分支之间如果需要相互通信,则需要 像中心申请获取映射关系表---这种架构我们称为hub-spoke架构。
四、MGRE的配置:
中心的配置:
1,创建隧道接口
[r1] interface Tunnel 0/0/0
2,接口配置IP地址
[r1-Tunnel0/0/0] ip address 192.168.3.1 24
3,定义封装方式
[r1-Tunnel0/0/0] tunnel-protocol gre p2mp
4,定义封装内容
[r1-Tunnel0/0/0] source 15.0.0.1
5,创建NHRP域
[r1-Tunnel0/0/0] nhrp network-id 100
分支的配置:
1,创建隧道接口
[r1] interface Tunnel 0/0/0
2,接口配置IP地址
[r1-Tunnel0/0/0] ip address 192.168.3.1 24
3,定义封装方式
[r1-Tunnel0/0/0] tunnel-protocol gre p2mp
4,定义封装内容
[r2-Tunnel0/0/0] source GigabitEthernet 0/0/1
5,加入到中心创建的NHRP域中
[r2-Tunnel0/0/0] nhrp network-id 100
6,上报信息到中心
[r2-Tunnel0/0/0] nhrp entry 192.168.5.1 15.0.0.1 register
隧道地址 物理接口地址
注:[r1-Tunnel0/0/0] display nhrp peer all --查看NHRP邻居的注册情况
注:MGRP环境在数据发送时,依旧是走的点到点的隧道,所以在数据传输时依然是点到点的传 输。所以,MGRE环境是一个类似于NBMA的环境。
五、RIP实现在MGRE环境遇到的问题:
1,只有中心获取到了分支的路由信息,而分支没有获取到
原因:rip是广播和组播形式传递路由信息;而MGRE是单播传输
解决方法:在中心上开启伪广播
[r1-Tunnel0/0/0] nhrp entry multicast dynamic
2,中心开启伪广播后,分支只能收到中心的路由信息,但没有分支的。
原因:RIP的水平分割机制
解决方法:关闭RIP的水平分割
[r1-Tunnel0/0/0] undo rip split-horizon
六、OSPF(开放式最短路径优先协议)
RIP的版本: RIPV1,RIPV2(IPV4),RIPNG(IPV6)
OSPF的版本:ospfv1(实验室阶段天折),ospfv2(IPV4),ospfv3( IPV6)
RIPV2和OSPFV2的相同点:
1,RIPV2(224.0.0.9)和ospfv2(224.0.0.5,224.0.0.6)都是以组播的形式发送信息的。
224.0.0.X格式的组播地址:本地链路组播,且TTL设置为1,只能在直连的范围内通信
2,RIPV2和OSPFV2都被称为无类别的路由协议。
无类别:发送路由信息的时候会携带子网掩码
注:OSPF传递的是拓扑信息
OSPFV2之所以被称为无类别路由协议:
是因为传递路由的行为存在于域间
3,OSPFV2和RIPV2都支持手工认证
4,OSPFV2和RIPV2都支持等开销负载均衡
RIP和OSPF的区别点:
RIP只能应用在小型网络当中,OSPF可以适用于中大型网络当中
RIP只能应用在小型网络当中的原因:资源占用大
OSPF可以适用于中大型网络当中的原因:因为OSPF支持结构化部署
结构化部署:就是区域划分,区域划分就是把大区域划分成小区域
区域划分的目的:区域内部传递拓扑信息,区域之间传递路由信息。
区域之间传递路由信息:
注:OSPF网络如果只有一个区域,则这样的网络称为单区域OSPF网络;如果存在多个区域,则称 为多区域OSPF网络。
区域边界路由器(ABR设备):同时属于多个区域,一个接口对应一个区域,并且有一个接口在 区域0中。
注:区域之间可以存在多个ABR设备,一个ABR也可以对应多个区域。
OSPF区域划分的要求:
1,区域之间必须存在ABR设备
2,区域划分必须按照星型拓扑划分,星型拓扑中间区域我们称为骨干区域。
区域ID(area ID):区分和标定ospf网络中不同的区域,由 32位二进制构成
区域ID(area ID)表达方式:
1,点分十进制表示;
2,直接使用十进制表示,骨干区域的区域ID定义为区域0(必须的)。
七、OSPF工作过程:
1,OSPF的数据包(五种包)
hello包:以周期形式发现,建立和保活邻居关系的作用
hello时间:10S (或30S)
注:不同网络环境下,hello时间是不一样的,以太网(BMA)在BMA网络下默认的hello时间就是 10s,但是在其他的一些网络下,hello时间是30s
死亡时间(Dead time):4倍的hello时间
OSPF与RIP区别:
RID(RouteID)(用来标记路由器)特点:
1,全网唯一(OSPF网络中);
2,格式统一:要求必须按照IP地址的格式来设计,即由32位二进制构成。
RID获取方法:
1,手工配置 :仅需满足以上两个条件即可
2,自动生成
如何自动生成:
1,先看设备是否配置环回接口,如果存在则选择环回接口的IP地址作为RID;如果存在多个环回接 口,则将选择其中数值最大(从前往后比)的作为RID。
2,如果不存在环回接口,则将取设备的物理接口的IP地址作为RID,如果存在多个物理接口,则 将选择其中数值最大的作为RID。
DBD包:数据库描述报文
数据库:LSDB(链路状态数据库),用来存放LSA,即链路状态通告
LSR包:链路状态请求报文,根据DBD包的比对,基于本地未知的LSA信息发出请求。
LSU包:链路状态更新报文,真正携带LSA信息的数据包
LSAck包:链路状态确认报文,为了确保传输的可靠性
注:OSPF存在30min一次的周期更新。
2,OSPF的状态机
TWO-WAY:标志着邻居关系的建立
(条件匹配):匹配成功,则可以进入到下一个状态,如果失败,则将停留在邻居关系,仅使用 Hello包进行周期保活。
主从关系选举:通过比较RID来进行,RID大的为主,为主可以优先进入到下一个状态。
注:这里使用DBD包来完成主从关系选举,主要是为了和之前的邻居状态进行区分。
FULL状态:标志着邻接关系的建立。目的是为了和邻居状态进行区分。
注:邻居状态只能使用hello包进行周期保活,而邻接状态才能收发LSA信息。
down状态:启动ospf之后,发出hello包之后进入到下一个状态 init(初始化)状态:收到Hello包中 包含本地的RID,则进入到下一个状态
Two-way(双向通信)状态 : 标志着邻居关系的建立
(进入条件匹配):匹配失败,则将停留在邻居关系,仅使用Hello包进行周期保活;匹配成功则进入 下一个状态

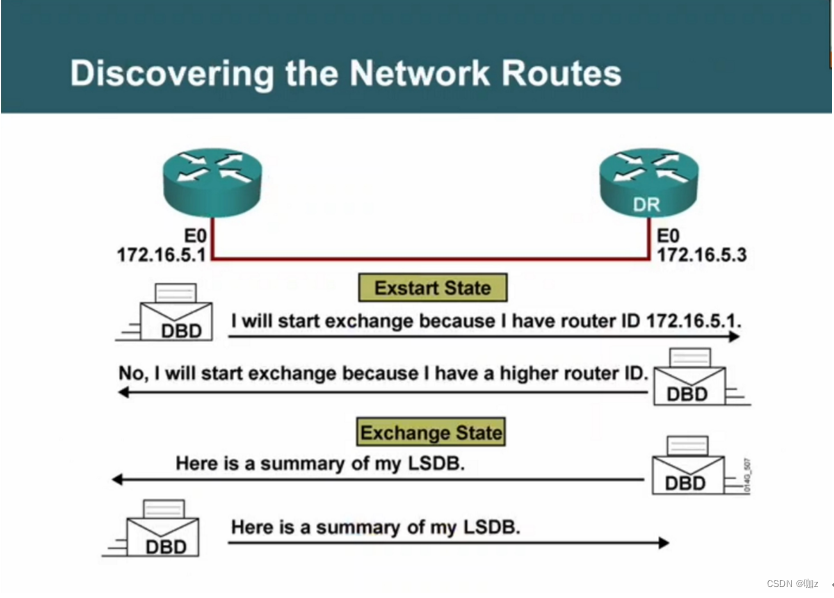

exstart(预启动)状态 :使用未携带数据的DBD包进行主从关系选举,RID大的为主,为主可以优先 进入下一个状态
exchange(准交换)状态:使用携带目录信息的DBD包进行目录共享

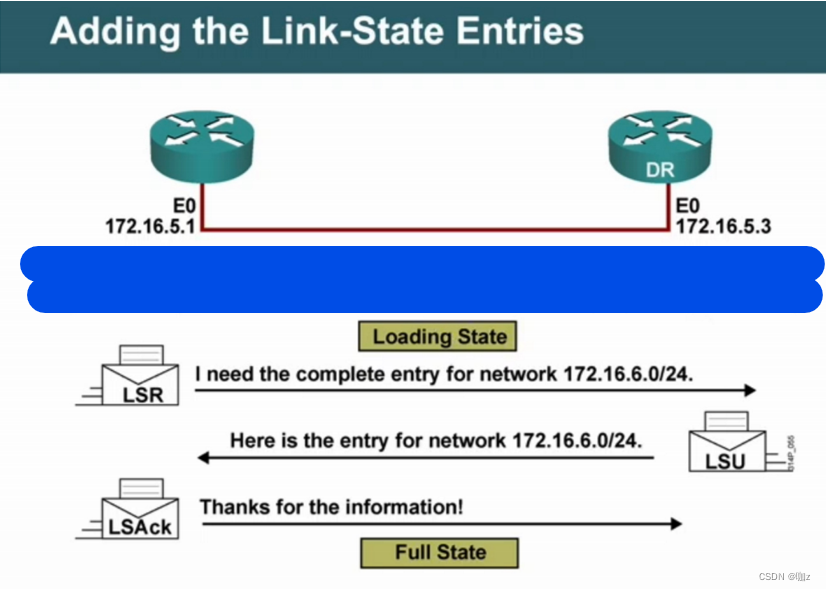

loading(加载)状态:基于对端发送的DBD包,使用 LSR/LSU/LSACK三种数据包获取未知LSA (链路状态通告)信息。
FULL状态:标志着邻接关系的建立。
3,OSPF的工作过程
启动配置完成后,ospf将向本地所有运行协议的接口以组播。
224.0.0.5的形式发送hello包;hello包中会携带自己本地的RID和本地已知邻居的RID;之后,将收集到的邻居关系记录在本地的一张表中(邻居表)。
邻居关系建立完成之后,将进行条件匹配。失败,则停留在邻居关系,仅使用hello包进行周期保活;
匹配成功则开始建立邻接关系。首先,使用未携带数据的DBD包进行主从关系选举,之后,使用携带信息的DBD包共享数据库目录信息。之后,本地使用LSR/LSU/LSACK三种数据包获取未知的LSA信息。之后,完成本地数据库的建立,生成数据库表 (LSDB)。
最后,基于本地链路状态数据库中的LSA信息,生成有向图及最短路径树,之后,计算出本地到达未知网段的路由信息。将这些路由信息添加到路由表。
收敛完成后,ospf依然会每隔10s(30s)发送hello包进行周期保活;每隔30MIN进行一次周期更新。
八、OSPF结构突变的情况:
1,新增一个网段:触发更新,第一时间将变更信息通过LSU包 传递出去,需要ACK确认。
2,断开一个网段:触发更新,第一时间将变更信息通过LSU包 传递出去,需要ACK确认。
3,无法通信:dead time
4,OSPF的基础配置
1,启动ospf进程
[r1] ospf 1 router-id 1.1.1.1 ---1位进程号
[r1-ospf-1]
2,创建区域
[r1-ospf-1] area 0
[r1-ospf-1-area-0.0.0.0]
3,宣告
1,激活接口
2,发布路由
[r1-ospf-1-area-0.0.0.0] network 12.0.0.1 0.0.0.0 --0.0.0.0为反掩码
反掩码:由连续的0和连续的1组成,0对应位不可变,1对应为可变,可以进行精准宣告,也可以 进行范围宣告
[r1] display ospf peer ---查看ospf的邻居表
[r1] display ospf peer brief ---查看邻居关系简表
[r1] display ospf lsdb ---查看数据库表
[r1] display ospf lsdb router 2.2.2.2 ---展开一条LSA信息
华为设备定义ospf协议的默认优先级为:10
COST=参考带宽/真实带宽
华为设备默认的参考带宽为100Mbps
注:开销值如果是个小于1的小数,则直接按照1来算;如果是大于1的小数,则直接取整数部分。
修改参考带宽:
[r1-ospf-1] bandwidth-reference 1000
注:修改参考带宽需要将所有OSPF网络中的设备都改成相同的。
