概述

在EMC 设计中，电缆进行屏蔽的目的有两方面：

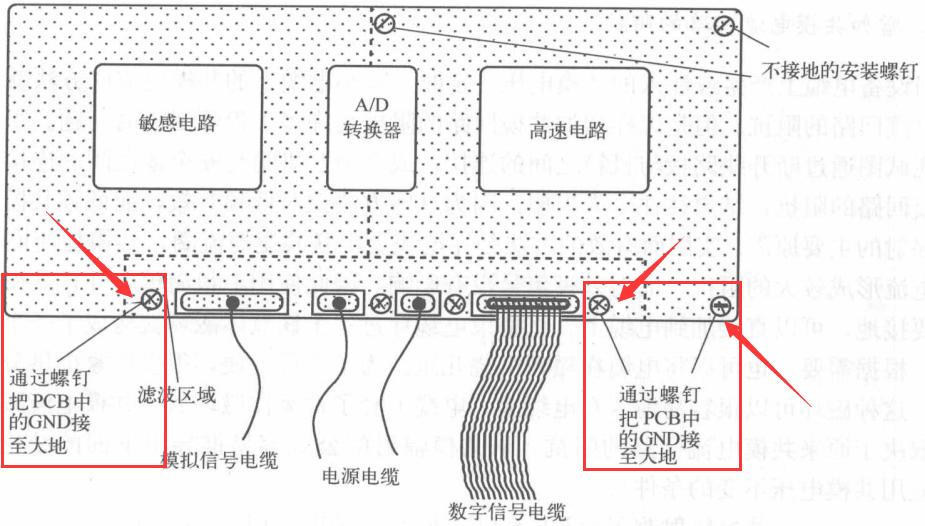

将注入到电缆的共模干扰电流通过屏蔽层引导到大地（接地设备）或PCB中的工作地GND(浮地设备)，使屏蔽层中的信号和电缆接口电路受到保护，免受外界干扰；
将信号线中的EMI信号包围在屏蔽层内，保证电缆屏蔽层上也没有EMI共模电流。

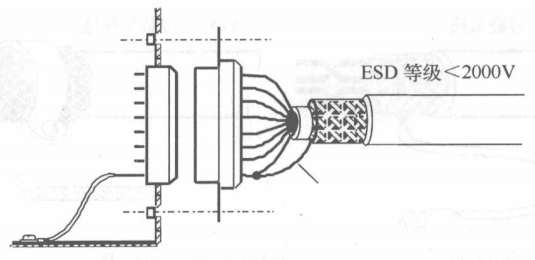

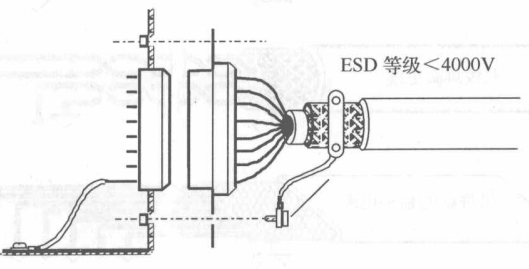

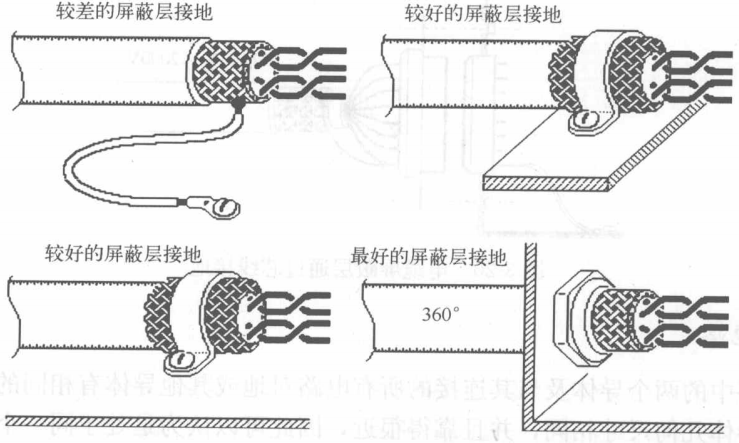

列举几种常见的电缆屏蔽层接地方法，如下所示：

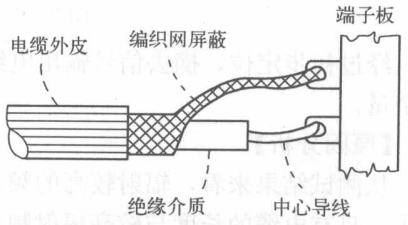

在屏蔽电缆的应用中，有时为了连接方便，往往只是将屏蔽层的编织网拧成一段，即扭成“猪尾巴”状的辫子，芯线有很长一段露出屏蔽层，如下图所示，这时就会产生“猪尾巴效应”，它很大程度上降低了屏蔽层的屏蔽效果，同时，这种电缆也不能很好地抑制共模辐射。类似的，当电缆屏蔽层与金属机箱有360°完整搭接，但没有保证良好的电连续性时，也会造成同样的效果。
