概述

一、数字管家与设备碰一碰的工作过程

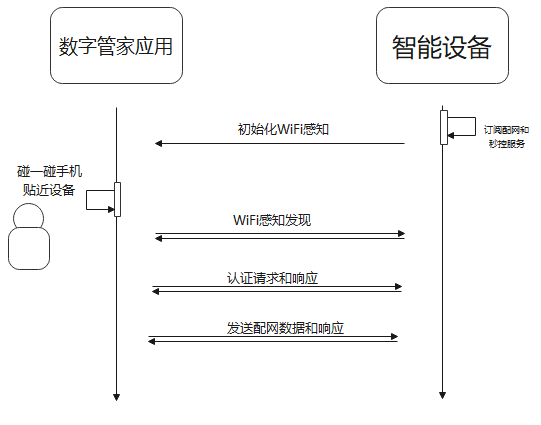

– 示意图如下

这个碰一碰过程有2方面作用

– 1、对于数字管家起到自动拉起应用，创建或打开控制App界面。
– 2、对于设备端，给设备动态配网，把手机的Wifi信息告诉设备，这样设备发布后的联网问题就解决了。

1、问题

根据IoT联网设备运行条件，除了Wifi信息，还有云IoT的DeviceId和Secret才能正常运行。
目前碰一碰通过NFC可以把Wifi动态传递了，但是DeviceId和Secret还是要写死在代码中。如果希望发行多个产品多个ID，就要分别修改和编译，这不符合产品发布要求。

2、解决思路

通过NFC写入的应用调测助手可以看到DeviceId=ProductId_NodeId,而密钥也在其中，都写入到了NFC里面，那是不是开发板的程序不再写死ID和Secret，而是通过调测助手写入的内容读出来？

3、实操过程

以智能台灯为例，通过VSCode+Device Tool 3.1.0.200，创建工程时选择小熊派的智能台灯案例。

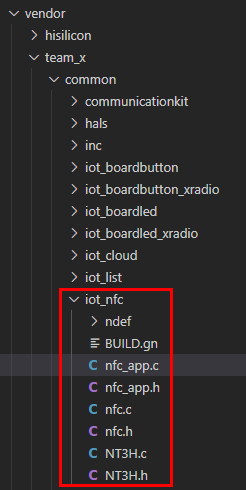

内部已经集成了一个NFC的读写模块，其中的方法只是对应着小熊派Nano上的NFC的，其中已经写好了一段读取JSON配置的代码。
因为我们还不知道NFC保存的是什么结构，就按字节读取，显示出来观察一下。

因为不知道实际写入NFC是什么格式内容，只能尝试一下。直接读取NFC的二进制数据，转换成十六进制和ASCII码看看是什么。

    uint8_t memary_buf[16 * 15] = {0};
    uint8_t payload_len = 0;
    uint8_t start_index = 0; //取值开始位置
    uint8_t count = 0;       //取值数量
    NT3H1101_Read_Userpages(15, memary_buf);
    for (int i = 0; i < 16 * 15; i++)
    {
        printf("%c", byte2char(memary_buf[i]));
    }

输出的内容为可以看到，从第35个字符后面就是NFC内容写人的明文了，124 6315c93c664c6f7938dc2087 208 Lamp_002 326 123456ABCDEFG123456ABCDEFG 401 1 510 teamX-Lamp 620 VVVVVXXXXXXXXXXXXXXX（空格为了分析容易看）。整个字节流，并不是都需要转换成ASCII码，memary_buf[35]就是个十进制正数，表明有效数据总长度。
从写入格式也不难看出，每节开头有序号和长度，按照这个格式进行分段读取就可以了。把ProductId和NodeId拼接起来就是DeviceID了。

payload_len = memary_buf[35]; //十进制的有效数据总长度
    start_index = 35 + 4;         // 表示长度的位置+4为数据位置
    count = (memary_buf[35 + 2] - 48) * 10 + (memary_buf[35 + 3] - 48);

    //   product_id+_+node_id,pwd
    printf("payload_len: %dn", payload_len);
    printf("start_index: %dn", start_index);
    printf("count: %dn", count);

    for (int i = 0; i < count; i++)
    {
        product[i] = byte2char(memary_buf[start_index + i]);
    }
    printf("product_id=%sn", product);
    //下一个起始位置和长度
    start_index += count + 3;
    count = (memary_buf[start_index - 2] - 48) * 10 + (memary_buf[start_index - 1] - 48);

    for (int i = 0; i < count; i++)
    {
        nodeid[i] = byte2char(memary_buf[start_index + i]);
    }
    printf("node_id=%sn", nodeid);
    //下一个起始位置和长度
    start_index += count + 3;
    count = (memary_buf[start_index - 2] - 48) * 10 + (memary_buf[start_index - 1] - 48);
    for (int i = 0; i < count; i++)
    {
        devicepwd[i] = byte2char(memary_buf[start_index + i]);
    }
    printf("pwd=%sn", devicepwd);

    sprintf(deviceid, "%s_%s", product, nodeid);

这样就可以得到NFC里面的设备信息了，主函数再做些改造，能读取里面信息，也可以联网后保存在开发板中，脱离每次依赖NFC。

    ret = IoTDeviceInfo_Get(&(device.device_id), sizeof(device.device_id), &(device.secret), sizeof(device.secret));
    if (ret != 0)
    {
        // GPIO_1复用为I2C1_SCL
        IoTGpioSetFunc(HI_I2C_IDX_1, HI_IO_FUNC_GPIO_1_I2C1_SCL);
        // baudrate: 400kbps
        IoTI2cInit(HI_I2C_IDX_1, 400000);
        int rr = get_nfc_device_data(&device);
        printf("nfc result = %dn", rr);
    }
    if (CLOUD_Connect(&(device.device_id), &(device.secret),
                      CONFIG_CLOUD_DEFAULT_SERVERIP, CONFIG_CLOUD_DEFAULT_SERVERPORT) != 0)
    {
        return;
    }
    else
    {
        IoTDeviceInfo_Set(&device.device_id, &device.secret);
    }
