STM32连接WIFI-ESP8266实战---AP模式运用

1.ESP8266 WIFI模块初解?

   ESP8266 是一种采用串口与 MCU（或其他串口设备）通信，内置 TCP/IP协议栈，能够实现串口与 WIFI 之间的转换的模块。该模块只需要简单的串口配置，便可通过网络（WIFI）传输自己的数据，同时支持多种模式的数据传输方案。

2.ESP8266 WIFI模块三种模式

   该模块支持三种数据传输模式，即：串口转WIFI STA模式、串口转AP模式和WIFI STA+WIFI AP共存模式。同时每种模式又包含三种子模式，即TCP服务器、TCP客户端和UDP模式。从而方便根据自己实际情况构建符合自己产品的数据传输方案，实现互联网传输数据。

3.小白入门AP模式运用

   这节先以AP模式运用入门来探究ESP8266模块使用。那何为AP模式呢？ 简单来说就是ESP8266模块作为无线WIFI的热点，从而允许其他设备（如手机、电脑）搜索到模块的WIFI名字，再输入对应的WIFI密码，从而连接到ESP8266模块，便可实现手机等设备与ESP8266模块之间的无线（WIFI）数据互传。

3.1资源环境：

 ESP8266 WIFI模块一个

 STM32开发板（本例程采用STM32F103ZET6开发板）

 手机安装网络调试助手

3.2 ESP82266与开发板引脚连接说明：

ESP82266   开发板引脚

VCC    ------    5V

GND   ------    GND

TXD    ------    PB11

RXD    ------    PB10

RST    ------     PA4(可不接)

IO_0   ------     PA15(可不接)

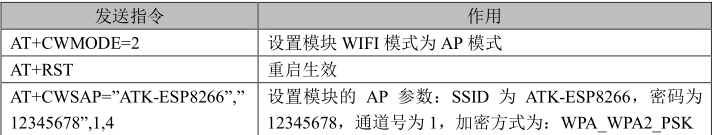

3.3 AP模式基本配置说明：

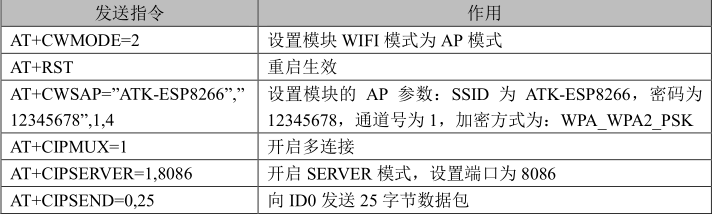

TCP 服务器配置：

TCP 客户端配置

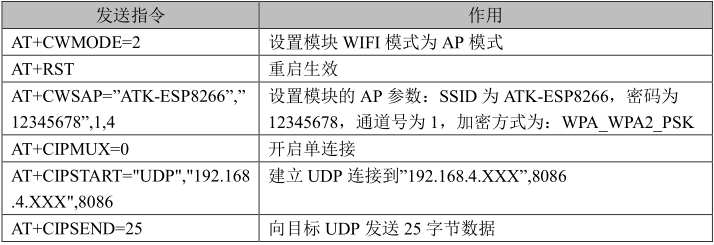

UDP模式配置

3.4具体操作说明：

3.4.1 下载程序到开发板，开机进入如下初始界面，先从EEPROM 24C02中读取上一次配置的wifi的用户名和密码，同时加载显示wifi模块一些版本信息：

部分代码：

AT24CXX_Read(WIFIAPSSIDADDR,(u8*)wifiap_ssid,strlen((const char*)wifiap_ssid)); //从24c02读取esp8266 ssid
AT24CXX_Read(WIFIAPPASIDADDR,(u8*)wifiap_password,strlen((const char*)wifiap_password)); //从24c02读取esp8266密码

void atk_8266_msg_show(u16 x,u16 y,u8 wanip)
{
	u8 *p,*p1,*p2;
	p=mymalloc(SRAMIN,32);							//申请32字节内存
	p1=mymalloc(SRAMIN,32);							//申请32字节内存
	p2=mymalloc(SRAMIN,32);							//申请32字节内存
	POINT_COLOR=BLUE;
	atk_8266_send_cmd("AT+CWMODE=2","OK",20);
	atk_8266_send_cmd("AT+RST","OK",20);
	delay_ms(1000);//延时4s等待模块重启
	delay_ms(1000);//
	delay_ms(1000);
	delay_ms(1000);
	sprintf((char*)p,"AT+CWSAP="%s","%s",1,4",wifiap_ssid,wifiap_password);    //配置模块AP模式无线参数
	atk_8266_send_cmd(p,"OK",1000);
	if(wanip==0)//全更新
	{
		atk_8266_send_cmd("AT+GMR","OK",20);		//获取固件版本号
		p=atk_8266_check_cmd("SDK version:");
		Show_Str(x,y,240,24,"固件版本:",24,0);Show_Str(x+172,y,240,24,p,24,0);
		atk_8266_send_cmd("AT+CWMODE?","+CWMODE:",20);	//获取网络模式
		p=atk_8266_check_cmd(":");
		Show_Str(x,y+30,240,24,"网络模式:",24,0);Show_Str(x+172,y+30,240,24,(u8*)ATK_ESP8266_CWMODE_TBL[*(p+1)-'1'],24,0);
  	atk_8266_send_cmd("AT+CWSAP?","+CWSAP:",20);	//获取wifi配置
		p=atk_8266_check_cmd(""");
		p1=(u8*)strstr((const char*)(p+1),""");
		p2=p1;
		*p1=0;
		Show_Str(x,y+60,240,24,"SSID号:",24,0);Show_Str(x+172,y+60,240,24,p+1,24,0);
		p=(u8*)strstr((const char*)(p2+1),""");
		p1=(u8*)strstr((const char*)(p+1),""");
		p2=p1;
		*p1=0;
		Show_Str(x,y+90,240,24,"密码:",24,0);Show_Str(x+172,y+90,240,24,p+1,24,0);
		p=(u8*)strstr((const char*)(p2+1),",");
		p1=(u8*)strstr((const char*)(p+1),",");
		*p1=0;
		Show_Str(x,y+120,240,24,"通道号:",24,0);Show_Str(x+172,y+120,240,24,p+1,24,0);
		Show_Str(x,y+150,240,24,"加密方式:",24,0);Show_Str(x+172,y+150,240,24,(u8*)ATK_ESP8266_ECN_TBL[*(p1+1)-'0'],24,0);
	}
	myfree(SRAMIN,p);		//释放内存
	myfree(SRAMIN,p1);		//释放内存
	myfree(SRAMIN,p2);		//释放内存
}

3.4.2 若想更改对应的ssid或密码，则点击修改，弹出键盘，输入自己设定的ssid或密码，点击完成即可保存：

部分代码：

void esp8266_set(u16 keyx,u16 keyy,u16 contentx,u16 contenty,u8 *content)
{
 	u8 key;
	u8 len=0;			//内容长度

	atk_8266_load_keyboard(keyx,keyy,0);			//显示键盘
	while(1)
	{
		key=atk_8266_get_keynum(keyx,keyy);
		if(key)
		{
			if(key==30)
			{
				keybodsel=!keybodsel;
				atk_8266_load_keyboard(keyx,keyy,keybodsel);
			}
			if(key==39)
			{
				keybodsel=2;
				atk_8266_load_keyboard(keyx,keyy,keybodsel);
			}
			if(key<41 && key!=39 &&key!=38 &&key!=30)
			{
				if(len<20) //最长可输入20个字符
				{
					content[len++]=(*kbdsc_tbl[keybodsel][key-1]);
				}
			}else
			{
				if(key==38)if(len)len--;	//删除
				if(key==42 || key==41) //确认返回,取消键盘
        {
					LCD_Fill(keyx,keyy-10,keyx+480,keyy+252,WHITE);
				  break;

				}
			}
			content[len]=0;
			LCD_Fill(contentx,contenty+5,contentx+191,contenty+28,WHITE);
			Show_Str(contentx,contenty+5,200,24,content,24,0);			//显示内容
		}
		delay_ms(10);
	}

}

3.4.3 接着点击进入实验，选择以下三种网络模式任一种进行实验测试：

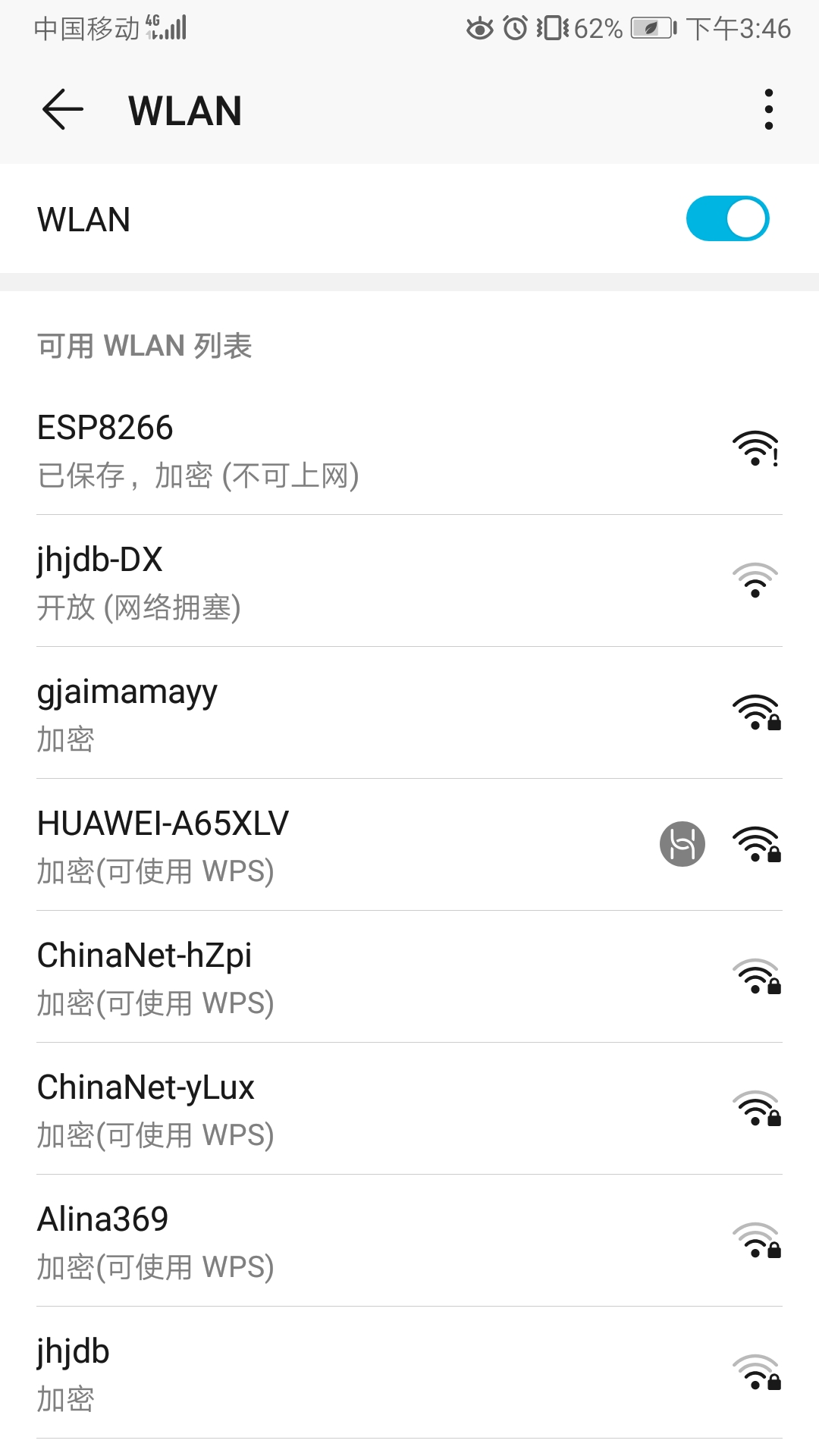

3.4.4 这里我们选择"TCP服务器模式"，这时状态会显示连接失败，因为还没有设备连接进来，接着打开我们手机的wifi，便可搜索到ESP8266, 点击连接：

部分代码：

atk_8266_send_cmd("AT+CWMODE=2","OK",20);
atk_8266_send_cmd("AT+RST","OK",20);
delay_ms(1000);//延时4s等待模块重启
delay_ms(1000);//
delay_ms(1000);
delay_ms(1000);
sprintf((char*)p,"AT+CWSAP="%s","%s",1,4",wifiap_ssid,wifiap_password);    //配置模块AP模式无线参数
atk_8266_send_cmd(p,"OK",1000);

/* TCP服务器模式配置 */
Show_Str_Mid(0,30,"ATK-ESP WIFI-AP 测试",16,240);
Show_Str(30,50,200,16,"正在配置ATK-ESP模块,请稍等...",12,0);
atk_8266_send_cmd("AT+CIPMUX=1","OK",20);   //0：单连接，1：多连接
sprintf((char*)p,"AT+CIPSERVER=1,%s",(u8*)portnum);    //开启Server模式(0，关闭；1，打开)，端口号为portnum
atk_8266_send_cmd(p,"OK",50);

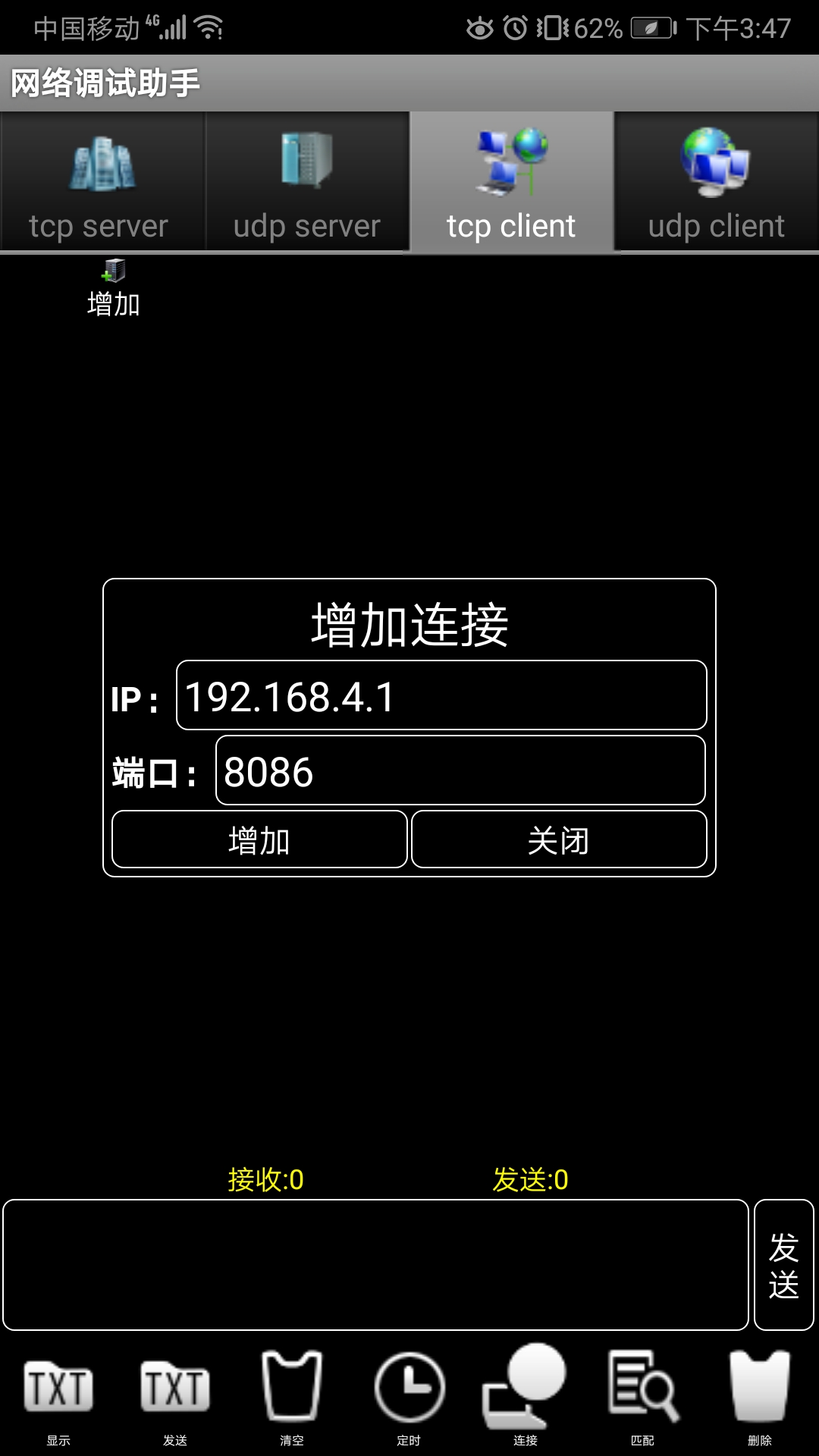

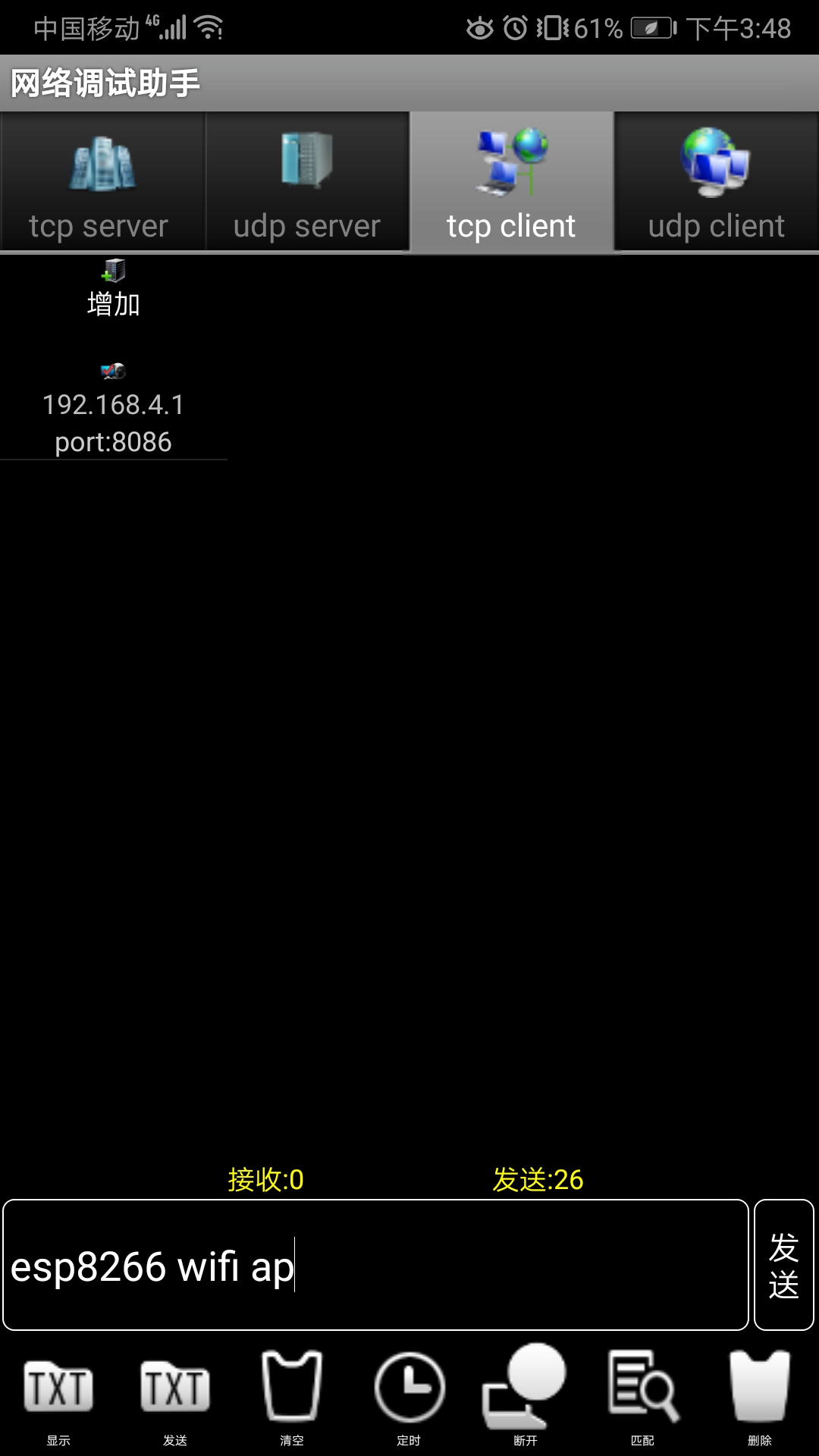

3.4.5 接着打开手机的网络调试助手，因为上步骤我们模块选择了TCP服务器模式，手机就选择tcp client模式，添加TCP服务器的ip地址和端口号，点击连接，连接成功后，便可以同模块之间互相通信了：

3.4.6开发板”TCP客户端”模式测试：

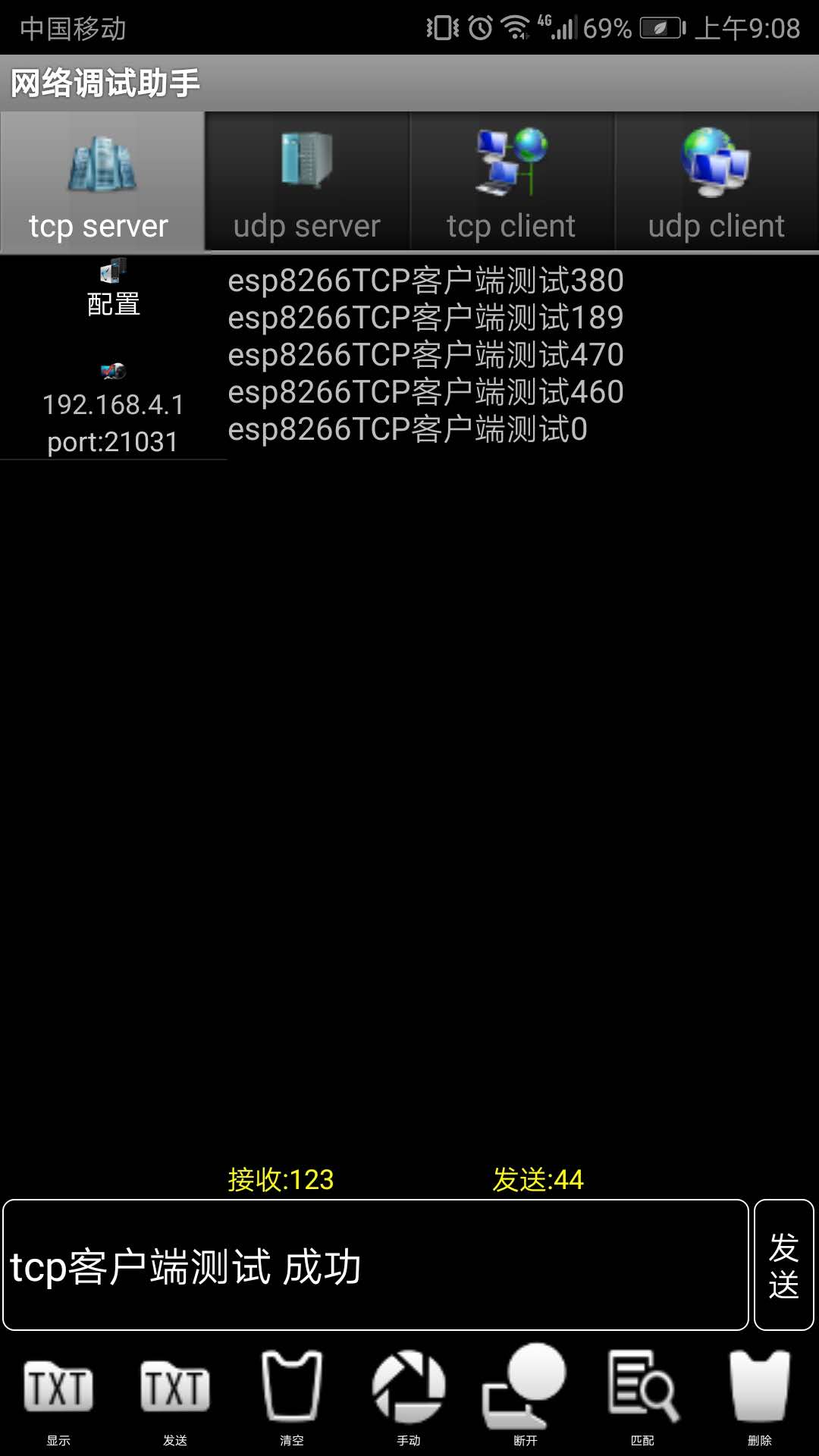

 手机打开网络调试助手，选择tcp server,点击配置，设备端口为“8086”（程序设定的）。激活成功后，可看到手机的ip地址

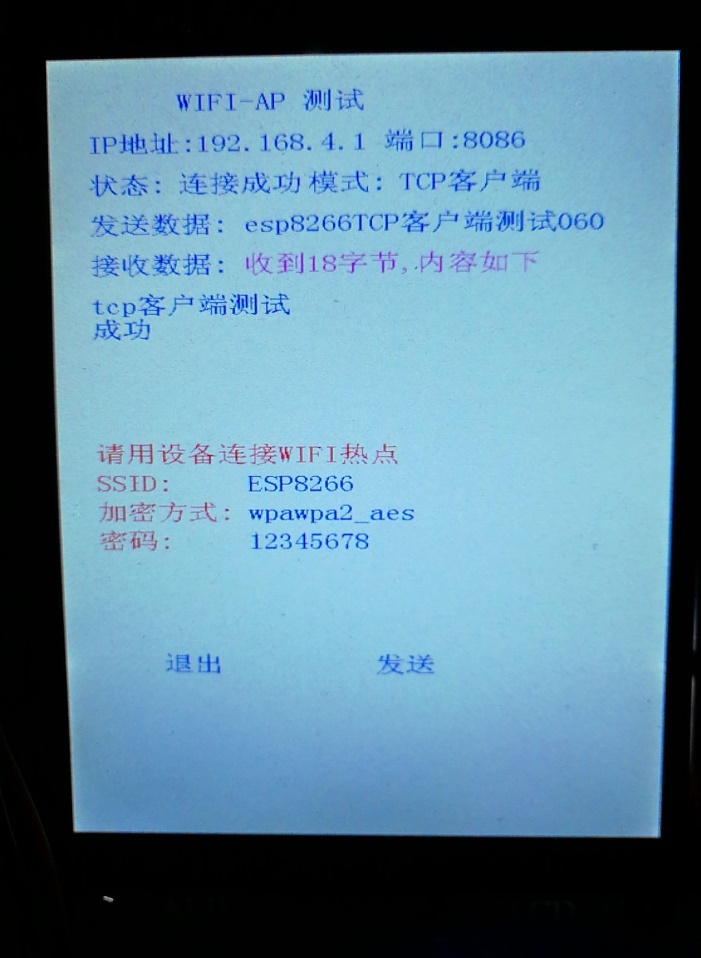

当开发板选择进入“TCP客户端”后，需要输入手机的ip地址，输入完连接手机成功后，进入图下的画面。

4.总结：

WIFI AP模式只是wifi其中一种模式的运用探索，更多的关于wifi的运用等待我们去学习掌握，并灵活运用，敬请期待下回分解。
