本文主要介绍了如何快速上手 Mermaid 流程图,不用贴图上传也不用拖拉点拽绘制,基于源码实时渲染流程图,操作简单易上手,广泛被集成于主流编辑器,包括 markdown 写作环境.

通过本节内容你将学习到以下主要内容:

• 了解什么是流程图以及Mermaid流程图;
• 掌握并能记住如何绘制Mermaid流程图;
• 了解 Gitbook 写作环境的相关集成插件.

什么是Mermaid流程图

关键词

- 项目地址- 在线编辑- 官方文档

千言万语不如一张图,使用图形展示事物处理流程的图形称之为流程图.

Mermaid是一个基于 Javascript 的图解和制图工具.它基于 markdown 语法来简化和加速生成流程图的过程,也不止于生成流程图.

源码

graph TD  A[Christmas] -->|Get money| B(Go shopping)  B --> C{Let me think}  C -->|One| D[Laptop]  C -->|Two| E[iPhone]  C -->|Three| F[fa:fa-car Car]

效果

• 项目地址: https://github.com/mermaid-js/mermaid
• 在线编辑: https://mermaidjs.github.io/mermaid-live-editor/
• 官方文档: https://mermaid-js.github.io/mermaid/#/flowchart

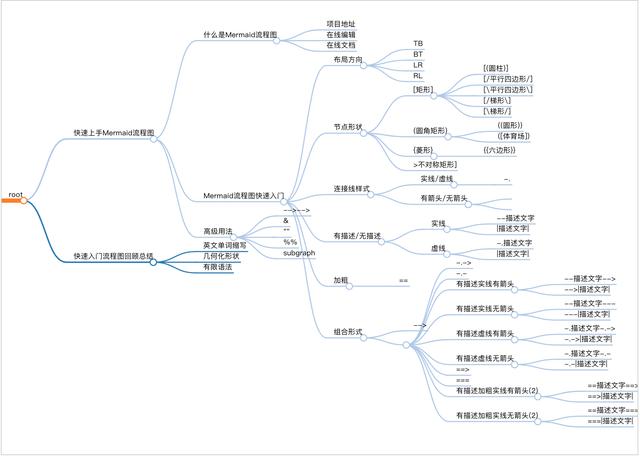

Mermaid流程图快速入门

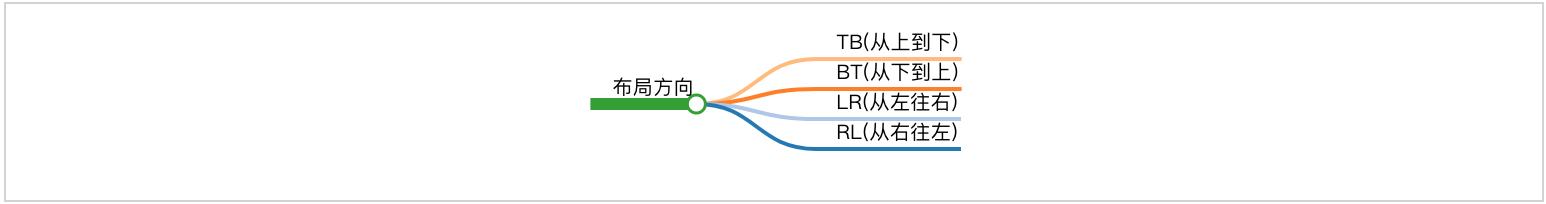

布局方向

关键词

+ TB+ BT+ LR+ RL

流程图布局方向,由四种基本方向组成,分别是英文单词: top(上), bottom(下),left(左)和 right(右).其中可选值: TB (从上到下),BT (从下到上),LR (从左往右)和 RL (从右往左)四种.

核心: 仅支持上下左右四个垂直方向,是英文单词首字母大写缩写.

• TB

从上到下: from Top to Bottom

源码

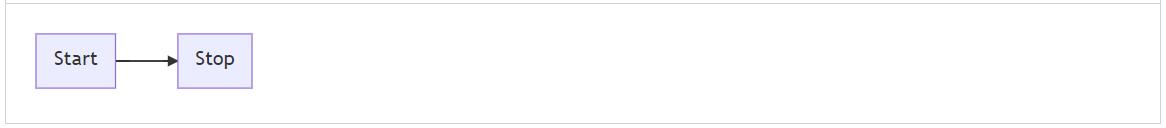

graph TB    Start --> Stop

效果

• BT

从下到上: from Bottom to Top

源码

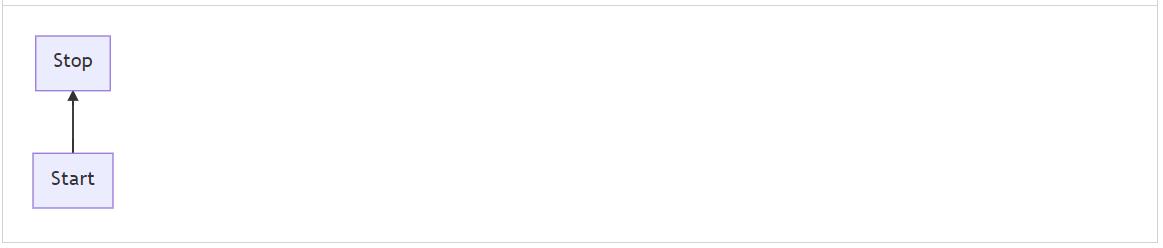

graph BT    Start --> Stop

效果

• LR

从左往右: from Left to Right

源码

graph LR    Start --> Stop

效果

• RL

从右往左: from Right to Left

源码

graph RL    Start --> Stop

效果

形状

关键词

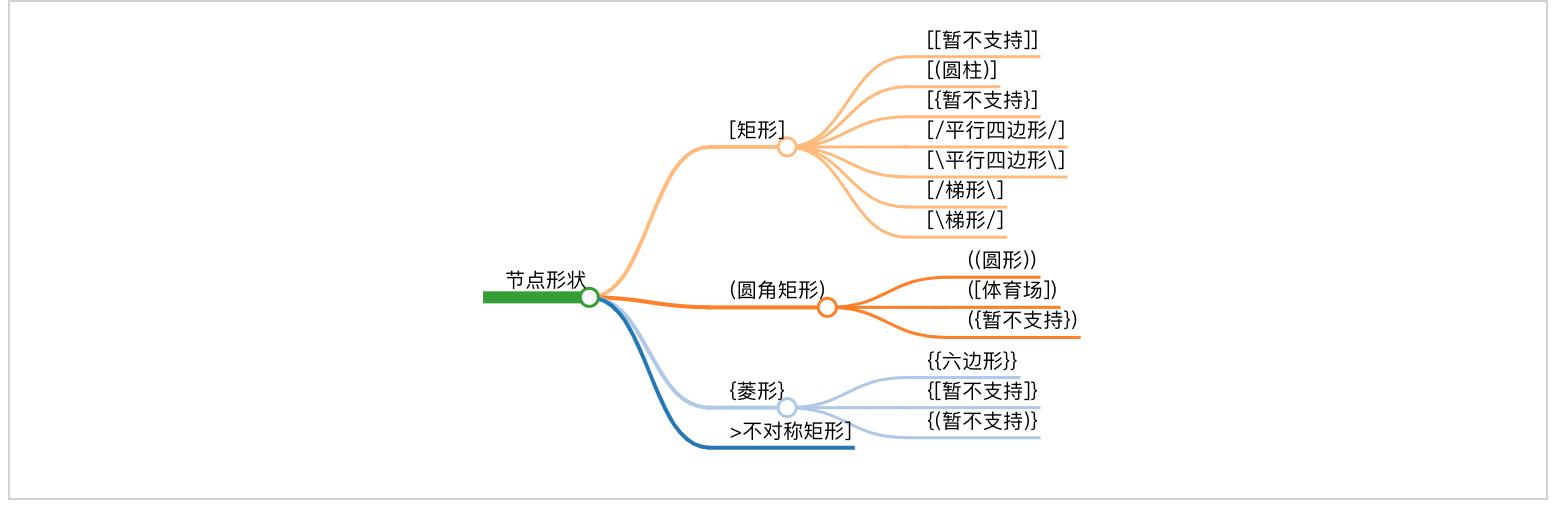

- 节点形状    + [矩形]        - [[暂不支持]]        - [(圆柱)]        - [{暂不支持}]        - [/平行四边形/]        - [平行四边形]        - [/梯形]        - [梯形/]    + (圆角矩形)        - ((圆形))        - ([体育场])        - ({暂不支持})    + {菱形}        - {{六边形}}        - {[暂不支持]}        - {(暂不支持)}    + >不对称矩形]

流程图节点形状,默认支持矩形和圆两种基本形状,包括基本形状的简单变体,支持嵌套组合形式,其中 [] 表示矩形,() 表示圆弧,{} 表示尖角(窃以为 <> 更适合)等等.

核心: 最外层代表主形状,内层辅助修饰.

一次性节点

一次性节点,默认表现为矩形节点,其文本内容直接显示 id 的值,适合后续不会出现多次引用的情况.

id 建议直接写成有意义的文本描述而不是当成唯一标识.

源码

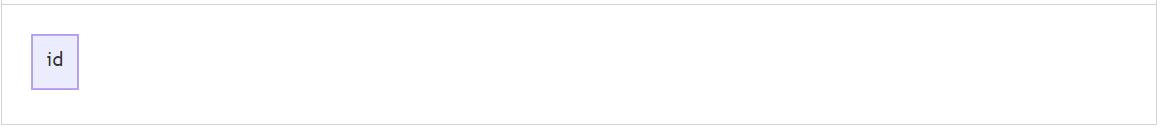

graph TD    id

效果

可重复节点

可重复节点,指定节点形状,其文本内容不再是 id 的值而是 的值,适合后续出现多次引用相同节点的情况.

id 代表节点的唯一标识,当前节点的文本描述由 的值指定,建议 id 写成有意义的唯一标识.

• 矩形

一般格式: [node description] ,[] 中括号表示节点是矩形形状,node description 是节点的描述文本.

源码

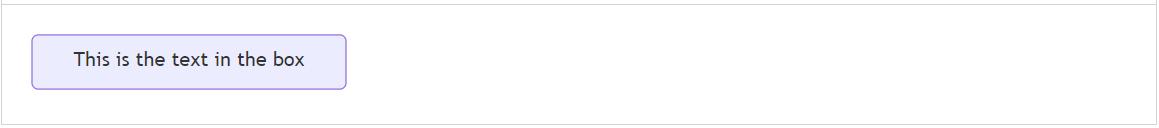

graph LR    id1[This is the text in the box]

效果

• 圆角矩形

一般格式: (node description) ,() 小括号表示节点是圆角矩形形状,node description 是节点的描述文本.

源码

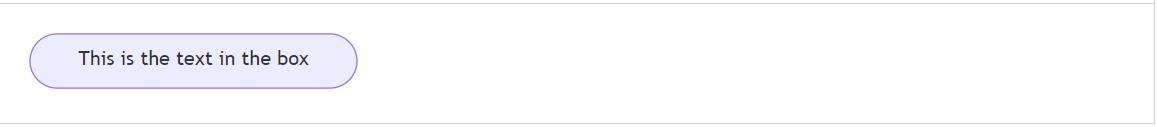

graph LR    id1(This is the text in the box)

效果

• 体育场

一般格式: ([node description]) ,() 小括号嵌套 [] 中括号表示节点是大弧度的圆角矩形形状,也就是体育场形状,node description 是节点的描述文本.

源码

graph LR    id1([This is the text in the box])

效果

• 圆柱

一般格式: [(node description)] ,[] 中括号嵌套 () 小括号表示节点是圆柱形状,node description 是节点的描述文本.

源码

graph LR    id1[(Database)]

效果

• 圆形

一般格式: ((node description)) ,() 小括号嵌套 () 小括号表示节点是圆形形状,node description 是节点的描述文本.

源码

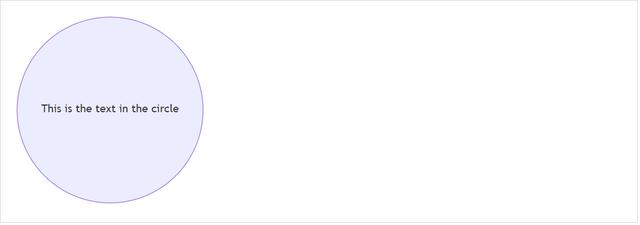

graph LR    id1((This is the text in the circle))

效果

• 不对称矩形

一般格式: >node description] ,左边是右尖括号 > ,右边是右中括号 ] 表示不对称矩形形状,node description 是节点的描述文本.

源码

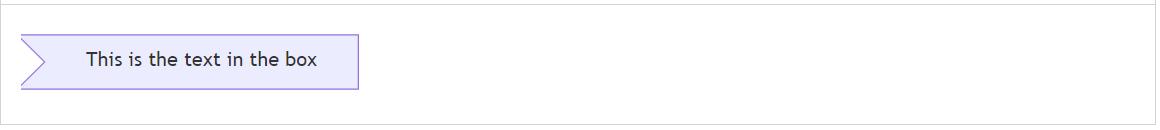

graph LR    id1>This is the text in the box]

效果

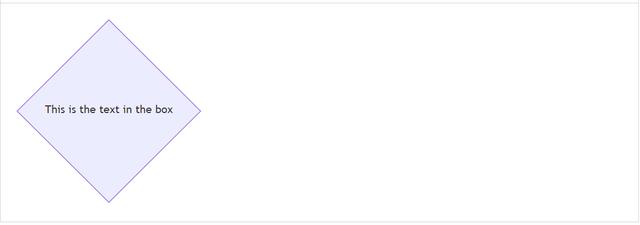

• 菱形

一般格式: {node description} ,{} 大括号表示菱形形状,node description 是节点的描述文本.

源码

graph LR    id1{This is the text in the box}

效果

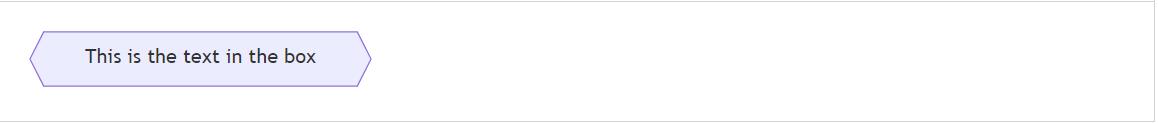

• 六角形

一般格式: {{node description}} ,{} 大括号嵌套 {} 大括号表示六角形形状,node description 是节点的描述文本.

源码

graph LR    id1{{This is the text in the box}}

Gitbook 语法中双大括号 {} 表示特殊意义,上述源码只能转义处理,实际上并不需要 进行转义.

效果

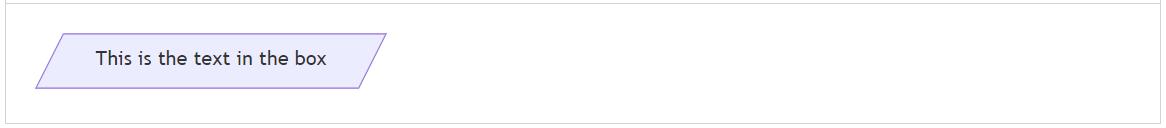

• 平行四边形

一般格式: [/node description/] ,[] 中括号嵌套 // 左斜杠表示左斜平行四边形形状,node description 是节点的描述文本.

源码

graph TD    id1[/This is the text in the box/]

效果

• 平行四边形

一般格式: [ode description] ,[] 中括号嵌套 右斜杠表示右斜平行四边形形状,node description 是节点的描述文本.

源码

graph TD    id1[This is the text in the box]

效果

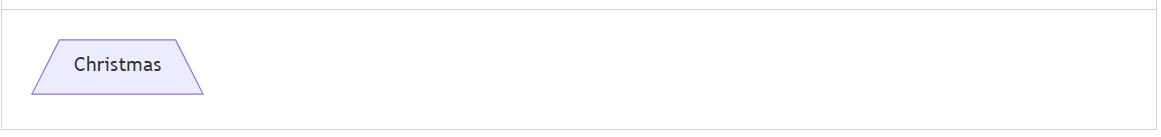

• 梯形

一般格式: [/node description] ,[] 中括号嵌套 / 左右斜杠表示上短下长梯形形状,node description 是节点的描述文本.

源码

graph TD    A[/Christmas]

效果

• 另一种梯形

一般格式: [ode description/] ,[] 中括号嵌套 / 右左斜杠表示上长下短梯形形状,node description 是节点的描述文本.

源码

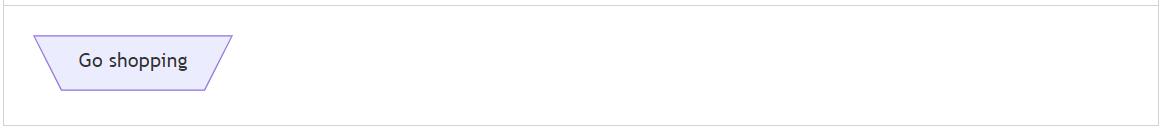

graph TD    B[Go shopping/]

效果

连接线

关键词

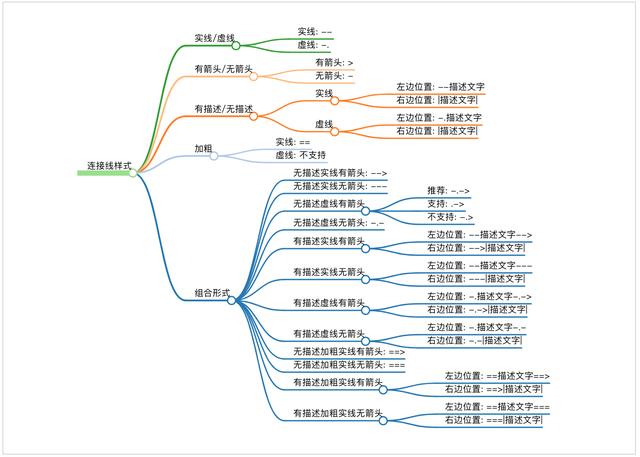

+ 实线/虚线    - --    - -.+ 有箭头/无箭头    - >    - -+ 有描述/无描述    - 实线        + --描述文字        + |描述文字|    - 虚线        + -.描述文字        + |描述文字|+ 加粗    - ==+ 组合形式    - -->    - ---    - -.->    - -.-    - 有描述实线有箭头        + --描述文字-->        + -->|描述文字|    - 有描述实线无箭头        + --描述文字---        + ---|描述文字|    - 有描述虚线有箭头        + -.描述文字-.->        + -.->|描述文字|    - 有描述虚线无箭头        + -.描述文字-.-        + -.-|描述文字|    - ==>    - ===    - 有描述加粗实线有箭头(2)        + ==描述文字==>        + ==>|描述文字|    - 有描述加粗实线无箭头(2)        + ==描述文字===        + ===|描述文字|

流程图连接线样式,支持实线和虚线以及有箭头样式和无箭头样式,除此之外还支持添加连接线描述文字,其中 -- 代表实线,实线中间多一点 -.- 代表虚线,添加箭头用右尖括号 > ,没有箭头继续用短横线 -.

核心: 先实线再虚线,先有箭头再去箭头,左边位置添加描述文字需要区分实现还是虚线,右边位置添加描述文字格式一致.

• 有箭头无描述实线

一般格式: --> ,其中 -- 表示实线,> 表示有箭头.

源码

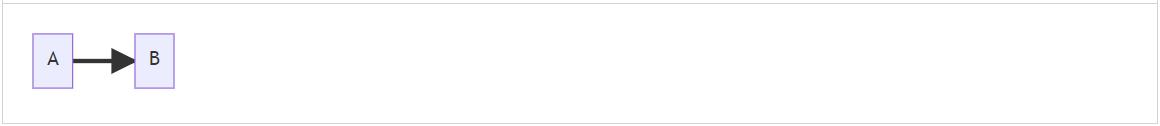

graph LR    A-->B

效果

• 无箭头实线

一般格式: --- ,其中 -- 表示实线,- 表示无箭头.

源码

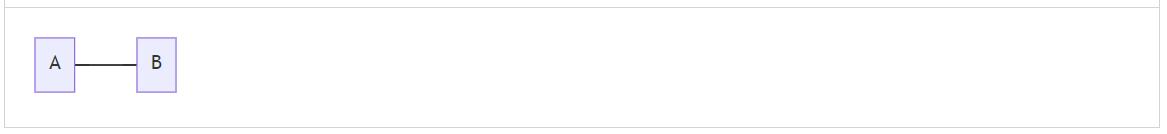

graph LR    A --- B

效果

• 带描述的有箭头实线

一般格式: --connection line description--> ,其中左边的 -- 添加到实线左边位置,右边的 --> 表示带箭头的实线.

源码

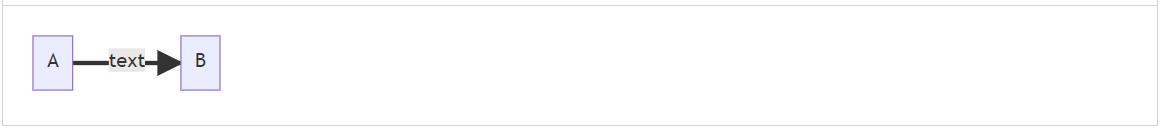

graph LR    A-- text -->B

效果

一般格式: |connection line description| ,其中 || 添加到连接线右边位置.

源码

graph LR    A-->|text|B

效果

• 带描述的无箭头实线

一般格式: --connection line description ,其中左边的 -- 添加到实线左边位置,右边的 --- 表示不带箭头的实线.

源码

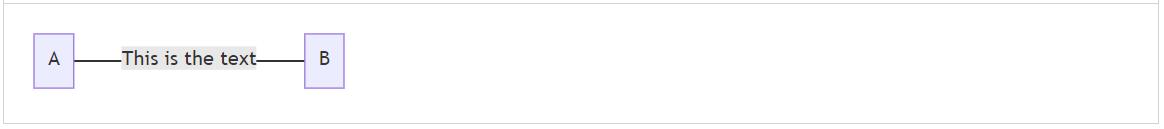

graph LR    A-- This is the text ---B

效果

一般格式: |connection line description| ,其中 || 添加到连接线右边位置.

源码

graph LR    A---|This is the text|B

效果

• 有箭头虚线

一般格式: -.connection line description.-> ,其中左边的 -. 添加到虚线左边位置,右边的 .-> 表示带箭头的虚线.

源码

graph LR   A-. text .-> B

效果

• 有箭头加粗实线

一般格式: ==> ,表示加粗实线.

源码

graph LR   A ==> B

效果

• 带描述的有箭头加粗实线

一般格式: ==connection line description ,左边的 == 添加到加粗实现左边,右边的 ==> 代表加粗实线.

源码

graph LR   A == text ==> B

效果

• 带描述的有箭头加粗实线

一般格式: |connection line description| ,其中 || 添加到连接线右边位置.

源码

graph LR   A ==>|text| B

效果

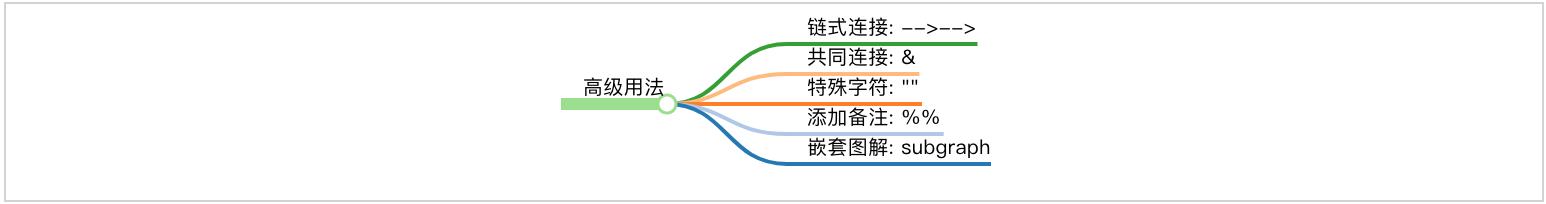

高级用法

关键词

+ -->-->+ &+ ""+ %%+ subgraph

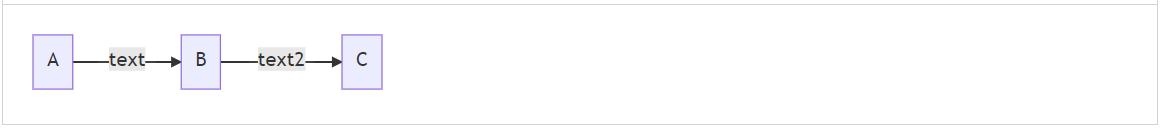

• 多节点链式连接

源码

支持链式连接方式,A-->B-->C 等价于 A-->B 和 B-->C 形式.

graph LR   A -- text --> B -- text2 --> C

效果

• 多节点共同连接

支持共同连接方式,A-->B & C 等价于 A-->B 和 A-->C 形式.

源码

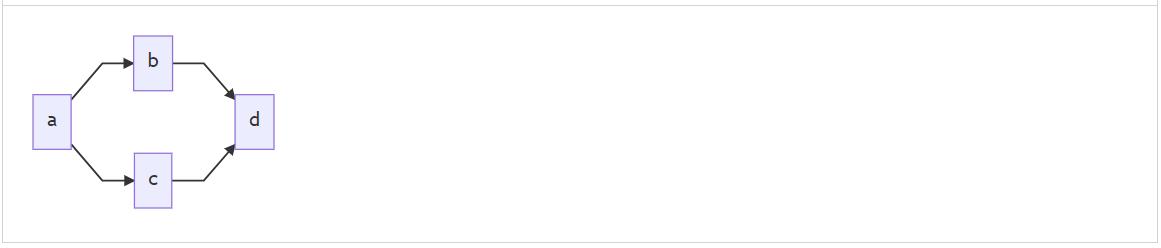

graph LR   a --> b & c--> d

效果

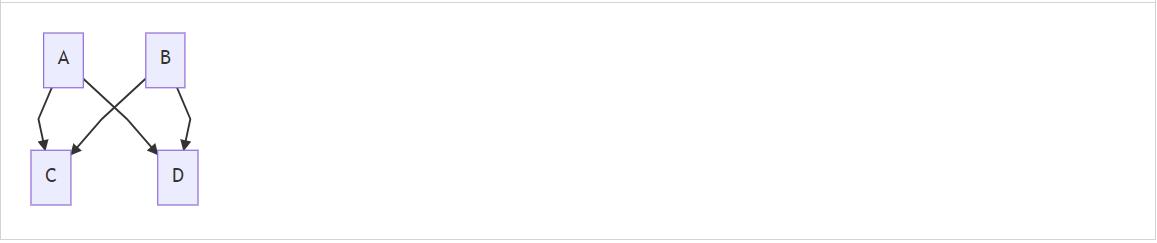

• 多节点相互连接

多节点共同连接的变体形式,A & B --> C & D 等价于 A-->C ,A-->D,B-->C 和 B-->D 四种组合形式.

源码

graph TB    A & B--> C & D

效果

• 双引号包裹特殊字符

连接线描述文字存在特殊字符使用双引号 "" 包裹处理,如遇到 [] 和 () 以及 {} 等特殊字符情况.

源码

graph LR    id1["This is the (text) in the box"]

效果

• 双引号包裹转义字符

支持 Html 转移字符

源码

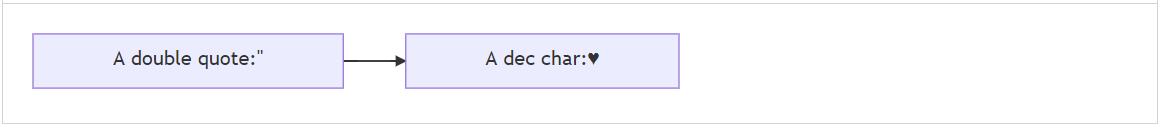

graph LR    A["A double quote:#quot;"] -->B["A dec char:#9829;"]

效果

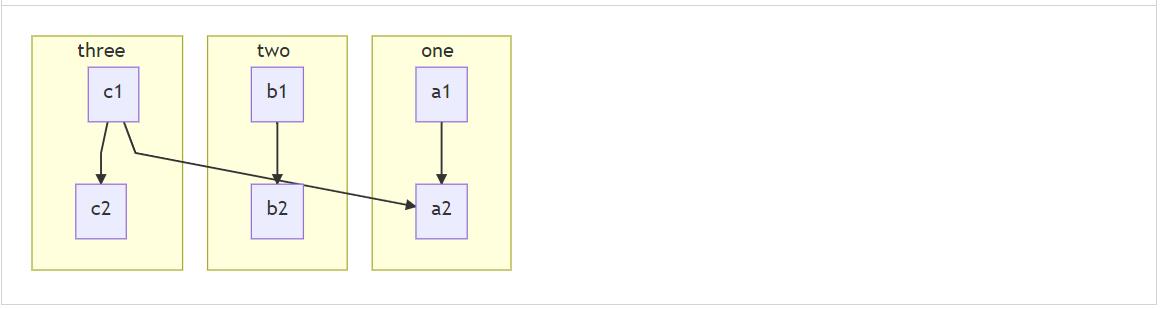

• 嵌套子流程图

定义

subgraph title    graph definitionend

示例

graph TB    c1-->a2    subgraph one    a1-->a2    end    subgraph two    b1-->b2    end    subgraph three    c1-->c2    end

• 注释语法

注释以 %% 开头并且独占一行.

graph LR%% this is a comment A -- text --> B{node}   A -- text --> B -- text2 --> C

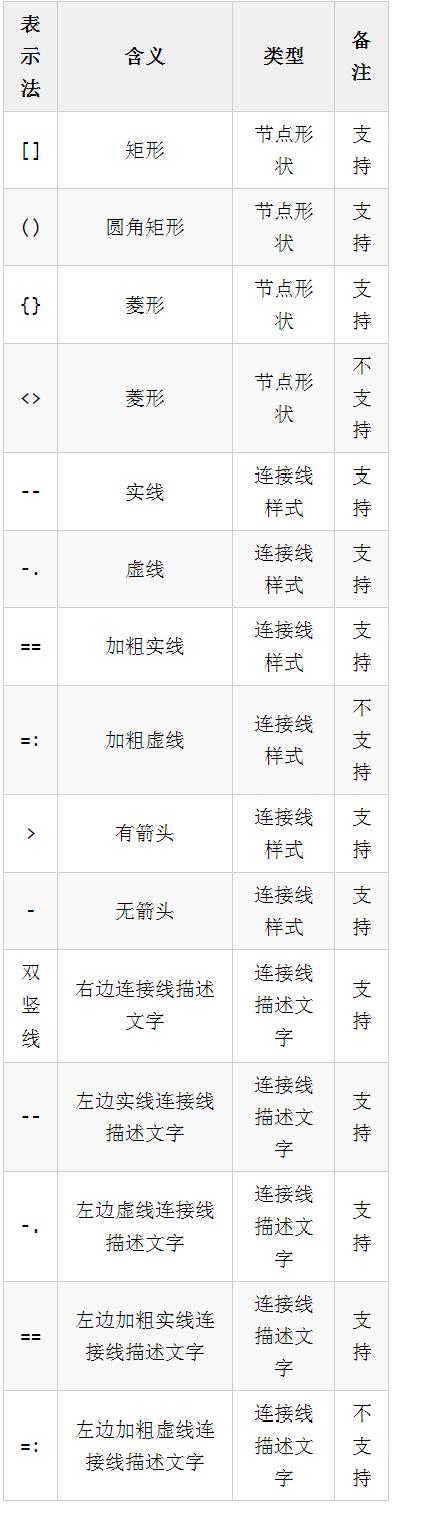

快速入门流程图回顾总结

关键词

- 英文单词缩写- 几何化形状- 有限语法

Mermaid 是一款开源的制图工具,可使用 Markdown 语法绘制流程图,支持更改流程图节点形状,添加描述文字以及更改连接线样式等等.

英文单词缩写

四种布局方向的值是英文单词首字母大写缩写形式,默认仅支持垂直方向.

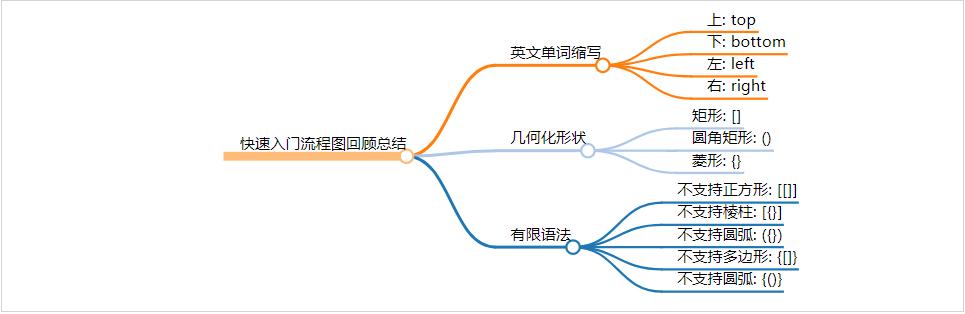

几何化形状

键盘符号形象化几何形状,组合形式表示形状的叠加,其中最外层符号是主形状,嵌套符号是辅助形状.

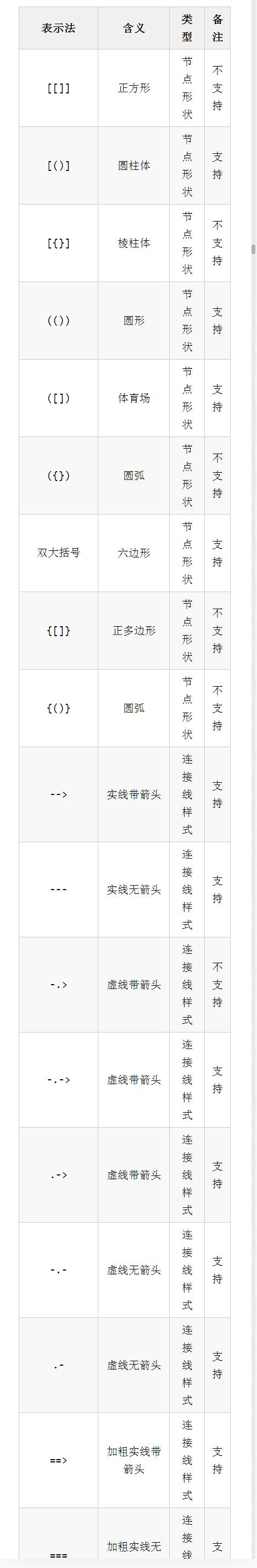

• 基本单元

• 组合单元

有限语法

不论是节点形状还是连接线样式,语法支持是有限的,并不是随意组合的叠加状态,也可能随着后续更新会支持更多,一切以官方文档为主.

除了提供最基础的操作节点的能力之外,还可以根据 JS 和 CSS 相关知识高度自定义流程图行为表现,具体可参考官方文档.

官方文档: https://mermaid-js.github.io/mermaid/#/flowchart?id=styling-and-classes

• 交互能力 Interaction : https://mermaid-js.github.io/mermaid/#/flowchart?id=interaction
• 外观样式 Styling and classes : https://mermaid-js.github.io/mermaid/#/flowchart?id=interaction
• 字体支持 Basic support for fontawesome: https://mermaid-js.github.io/mermaid/#/flowchart?id=basic-support-for-fontawesome
• 空格分隔 https://mermaid-js.github.io/mermaid/#/flowchart?id=graph-declarations-with-spaces-between-vertices-and-link-and-without-semicolon
