一、进入Questasim界面（vsim &）

在Linux系统安装好Questasim软件好，只需在Terminal输入命令即可：
命令：vsim &    (&表示不占用当前Terminal,在后台运行vsim命令)

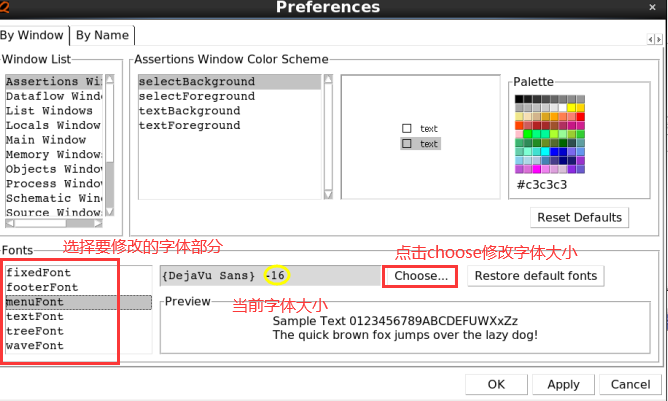

进入软件界面后，可适当调节各部分字体大小，先通过上图所示的Tools——>Edit Preferences操作进入如下界面，然后操作如下：

点击choose选项后进入如下操作：
      

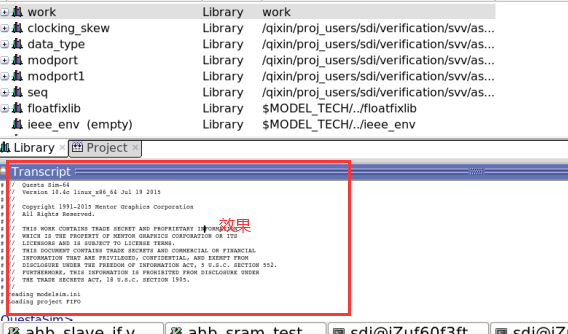

效果图如下所示：
      

二、项目仿真

2.1.创建工程库（Library）

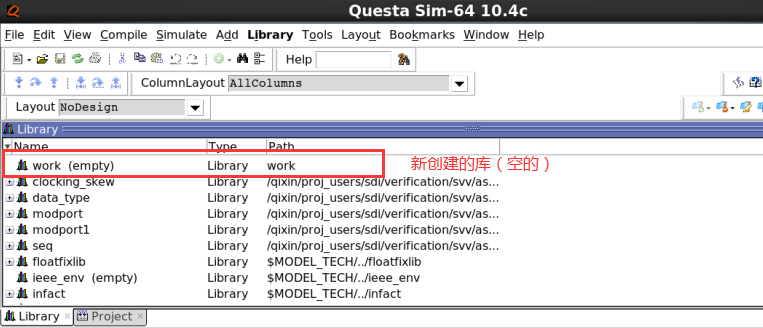

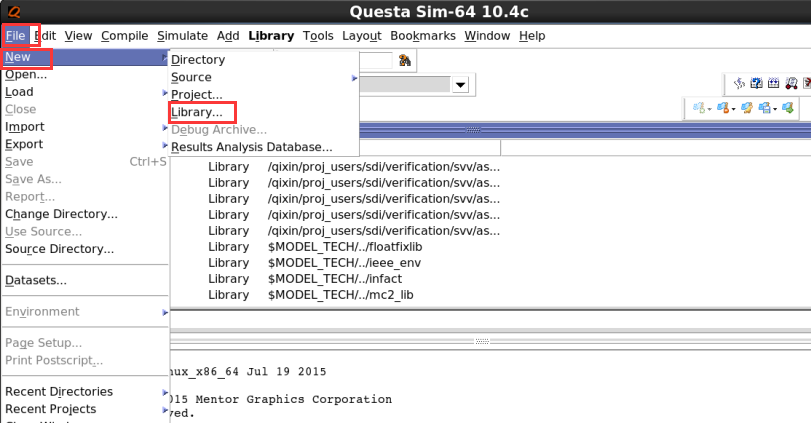

File——>New——>Library,具体操作如下：
   
  

2.2.创建工程（Project）

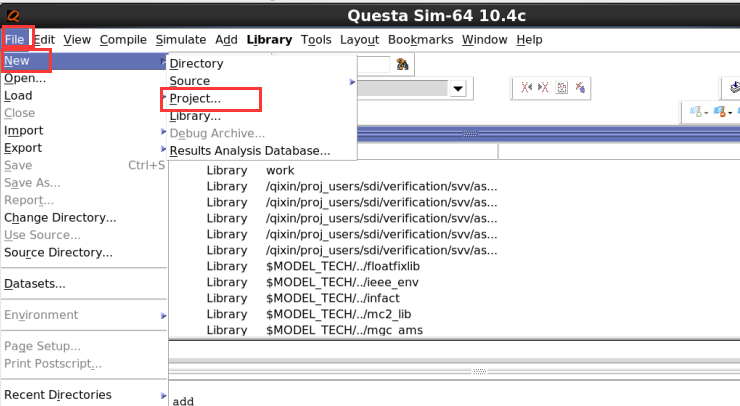

File——>New——>Project，具体操作如下：

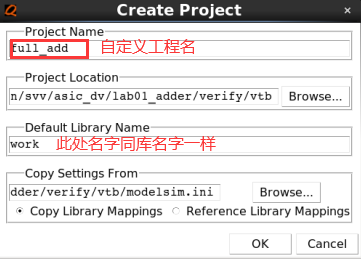

点击Project后出现下面框图，定义工程名，之后点击OK添加文件：

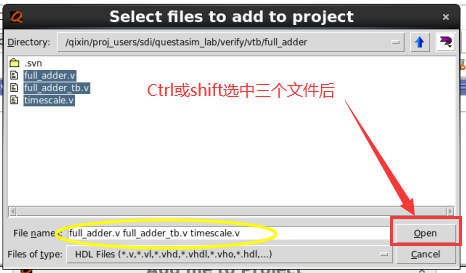

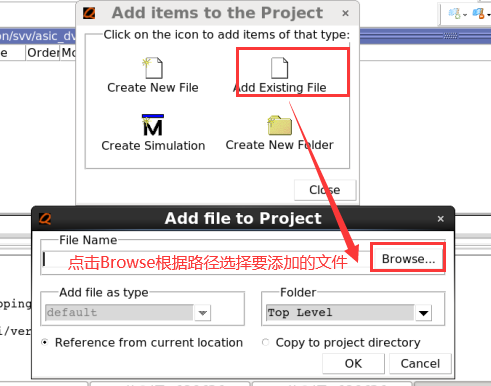

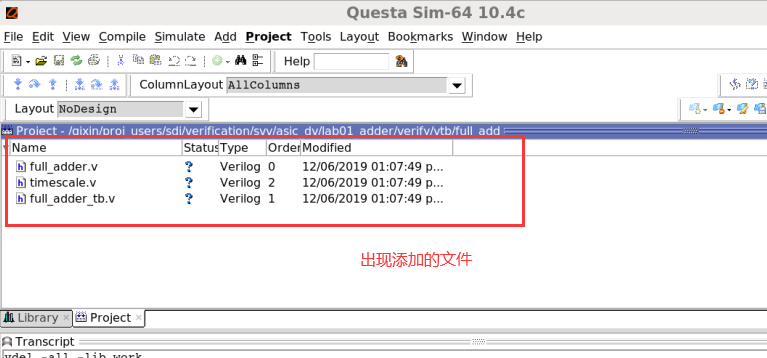

找到要添加的TB和DUT文件后，然后点击open键，添加选中的文件，

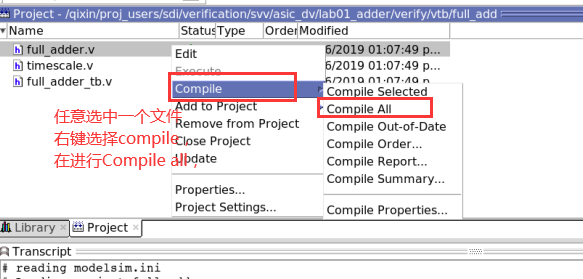

文件添加后，进行编译，任意选中一个文件，右键compile——>compile all，

编译通过，如下所示：

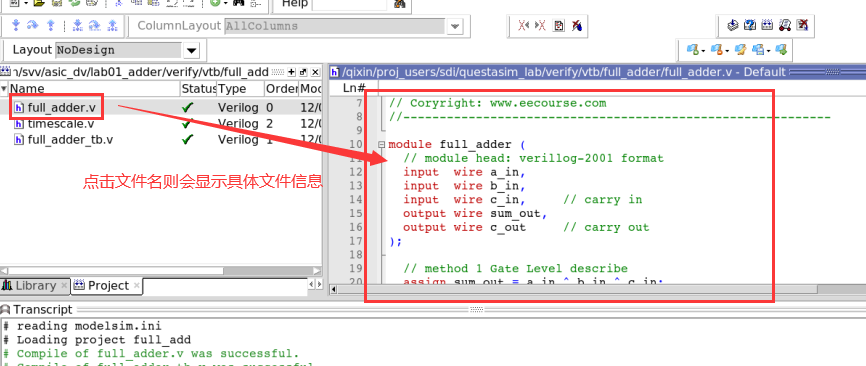

如果编译出现错误，则status一栏的√将变为×符号，此时双击×符号会给出错误提示，双击左侧文件名则会显示文件代码，下列示例因为无错误，故不会提示错误，但任然会弹出状态框。

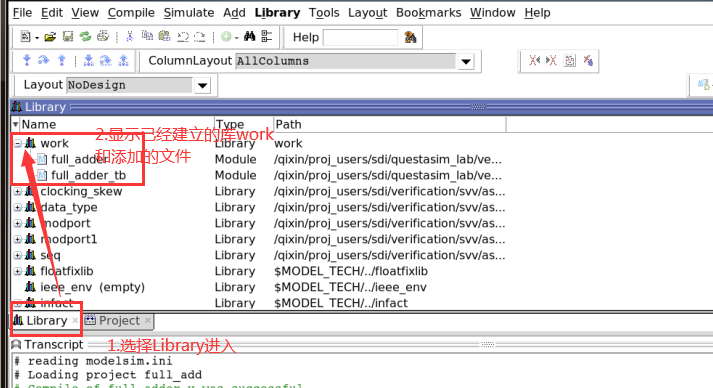

文件编译通过后，进入Library查看库文件，之后进行仿真，

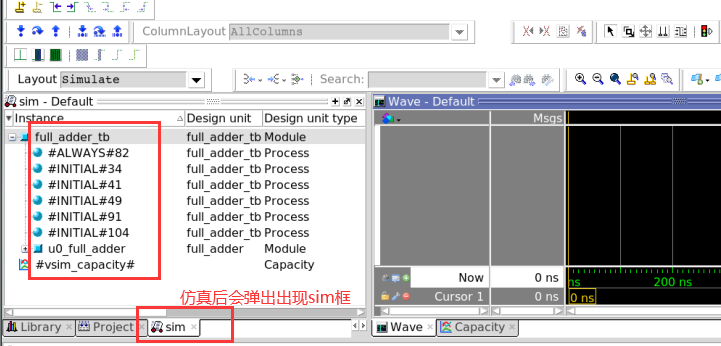

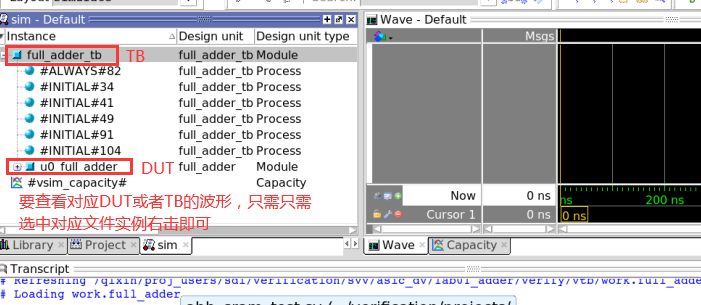

进行仿真后弹出sim框，如下所示：

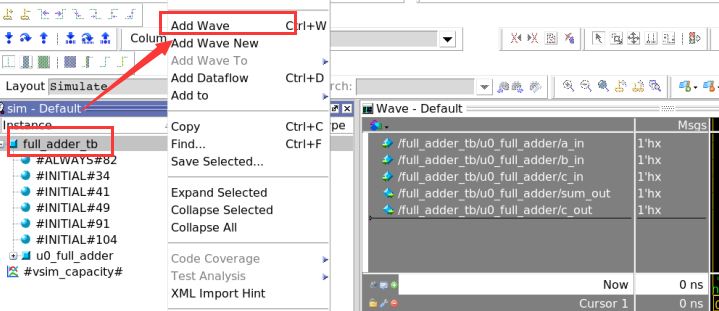

分别确认TB和DUT所对应的文件实例，添加对应波形，

2.3.生成波形（Add wave）

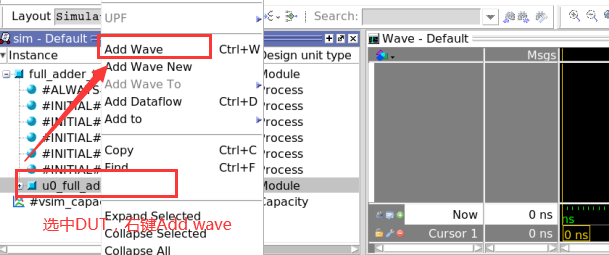

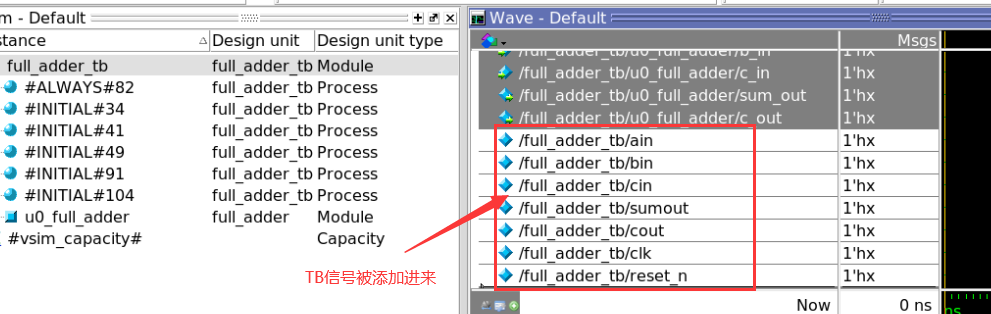

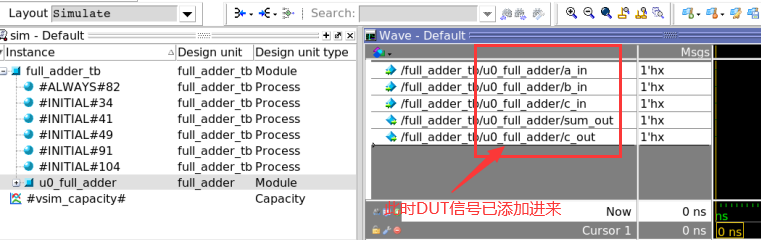

生成DUT波形和TB波形：
首先将各自的信号进行添加，然后选中所有信号，生成波形。

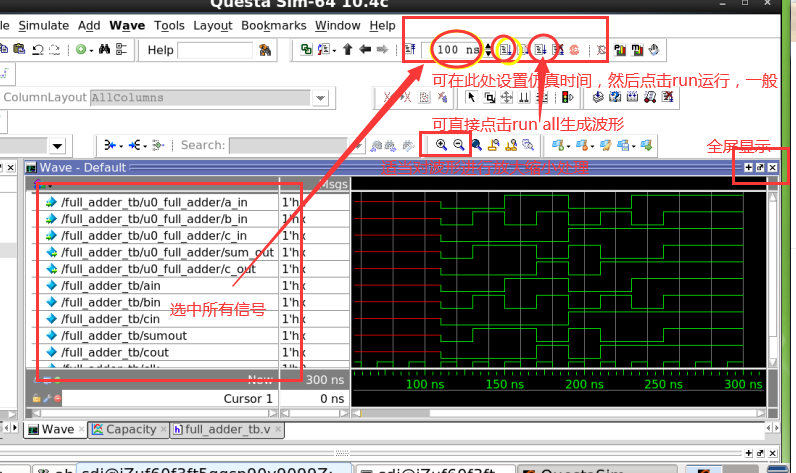

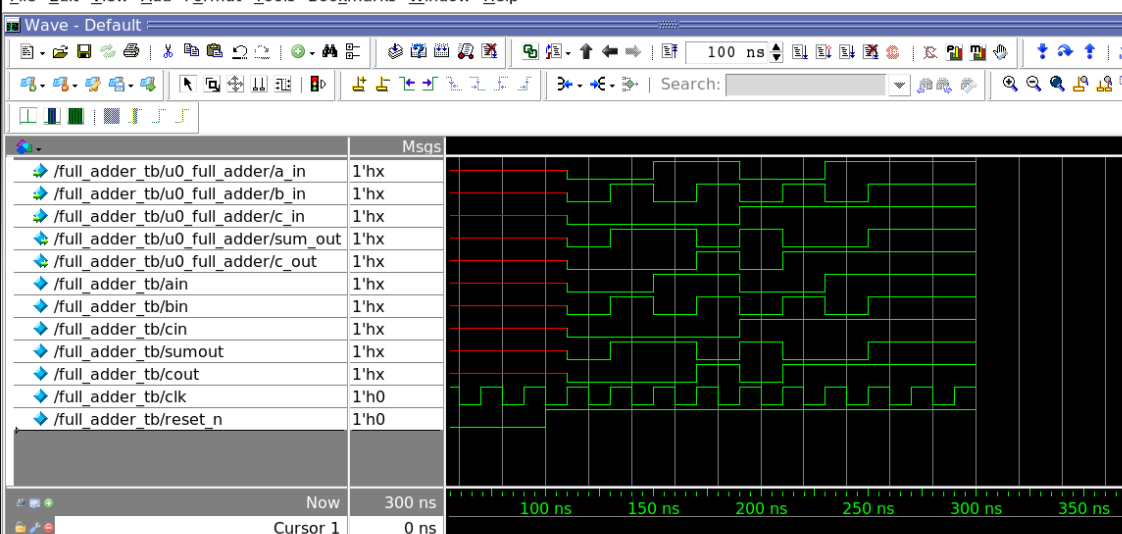

所有信号都添加后，可选中所有信号，run all生成波形；波形的结束以代码中的$finish;为仿真结束终点。也手动可设置仿真时间。

全屏显示：

2.4.波形设置

2.4.1.颜色设置（Properties）

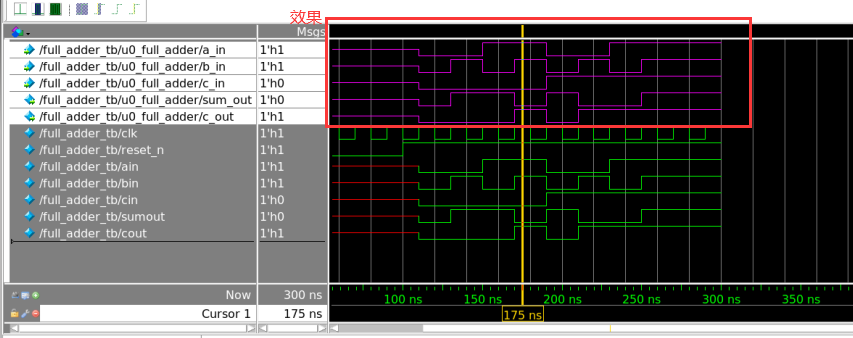

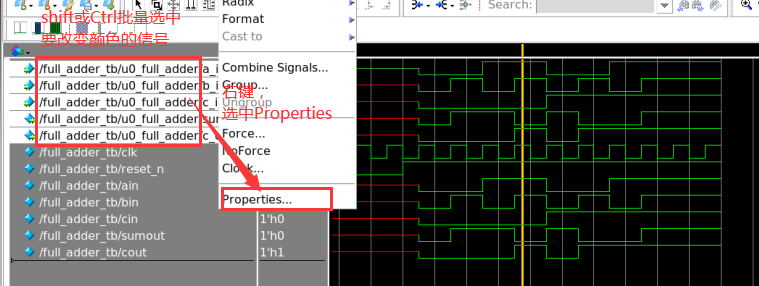

选中信号，右键Properties，设置颜色

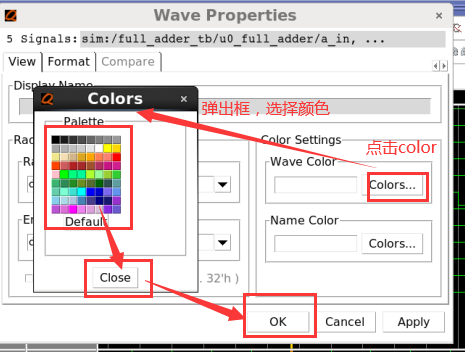

先点击color后，弹出颜色选择框，

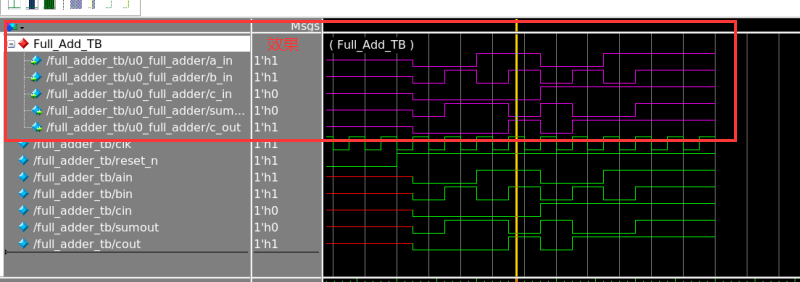

2.4.2.信号分组（Group）

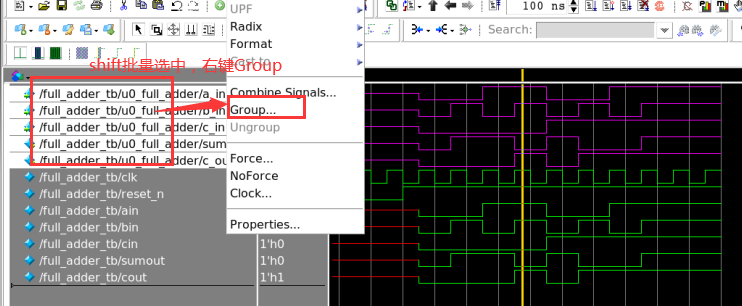

选中信号，右键Group，设置颜色

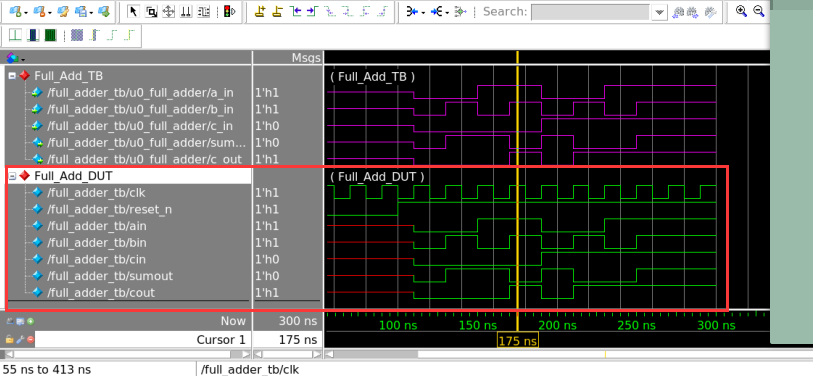

DUT分组不在赘述，效果如下：

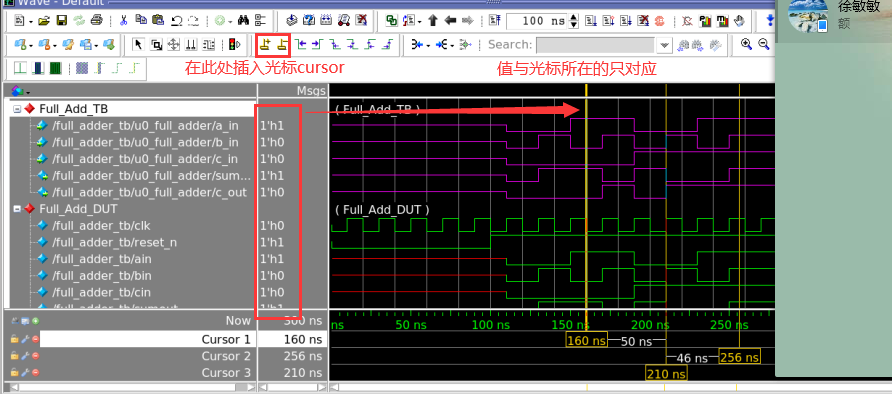

2.4.3.光标插入、定位（insert cursor）

2.4.4.波形缩放

2.4.5.波形从新加载（restart）

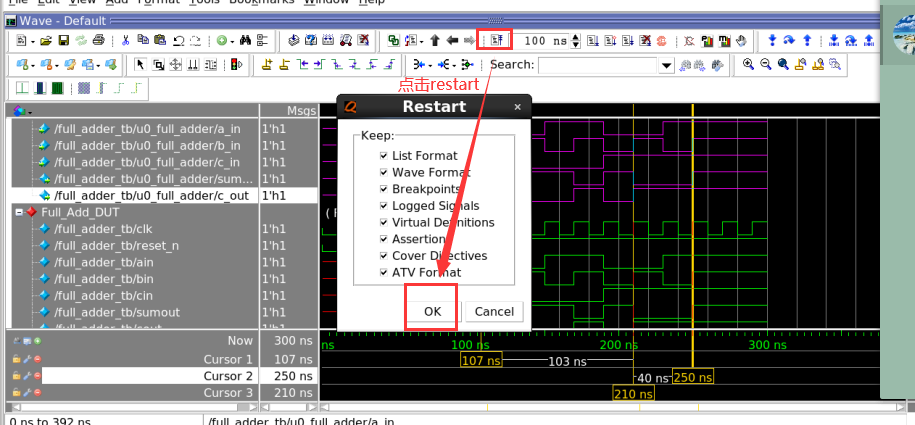

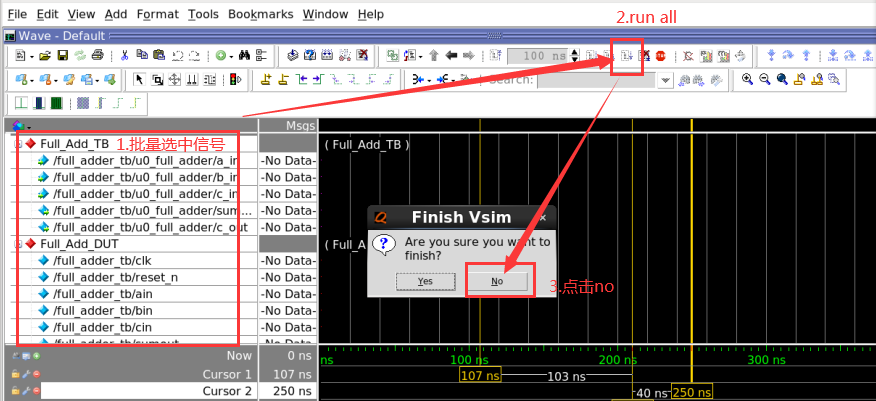

点击restart，OK后选中要重新加载波形的信号，点击run all，弹出窗口选择no，生成波形。


结果如下：
