一文带你认识 模型视图投影矩阵
模型（Model）矩阵
视图/观察（View）矩阵
投影（Projection）矩阵
利用模型、观察和投影矩阵，可以将OpenGL从模型到屏幕显示的变换过程清晰地分解为三个阶段。虽然此法并非必需，但采用此法较为稳妥。我们将看到，这种公认的方法对变换流程作了清晰的划分。
模型矩阵

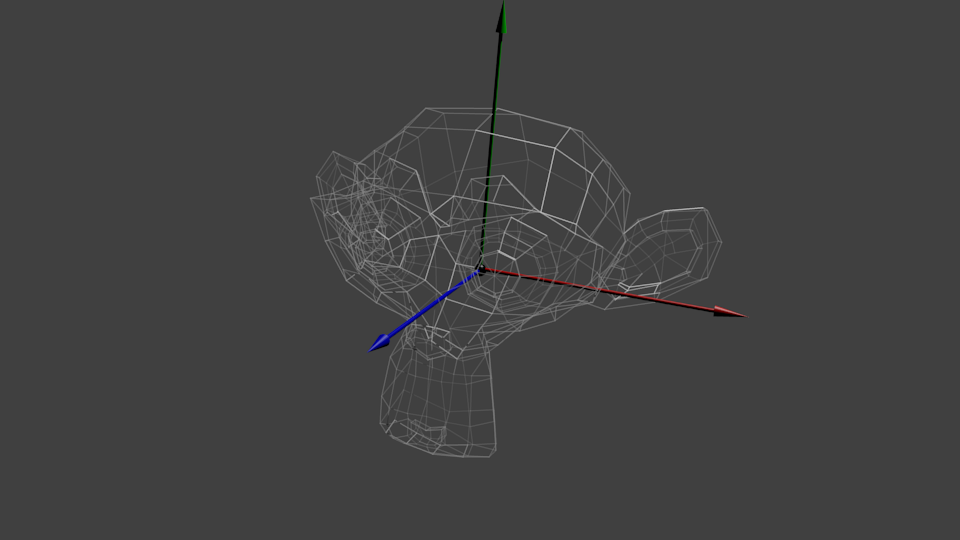

这个三维模型和可爱的红色三角形一样，由一组顶点定义。顶点的XYZ坐标是相对于物体中心定义的：也就是说，若某顶点位于(0,0,0)，则其位于物体的中心。
我们希望能够移动它，玩家也需要用键鼠控制这个模型。这很简单，只需记住：缩放-旋转-平移就够了。在每一帧中，用算出的这个矩阵去乘（在GLSL中乘，不是在C++中！）所有的顶点，物体就会移动。唯一不动的是世界空间（World Space）的中心。
现在，物体所有顶点都位于
世界空间

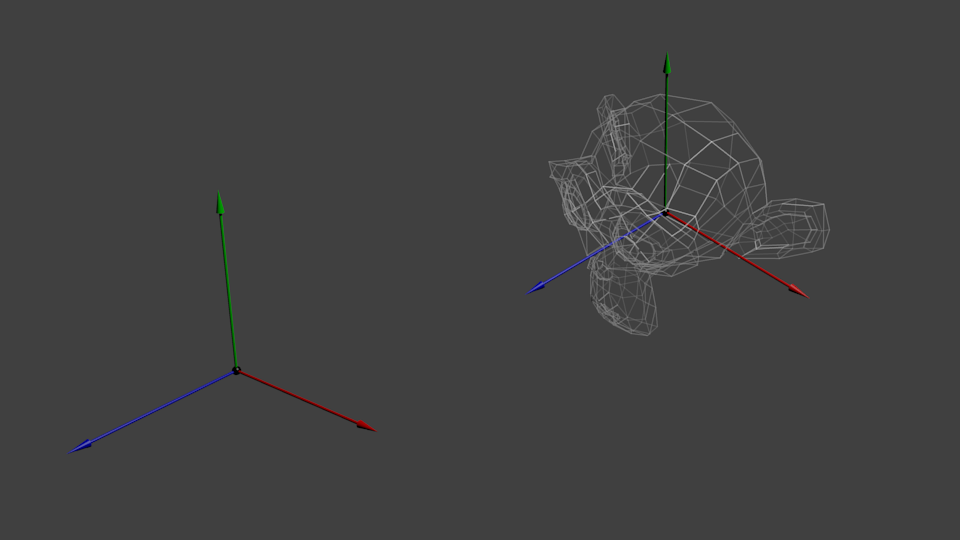

。下图中黑色箭头的意思是：
从模型空间（Model Space）（顶点都相对于模型的中心定义）变换到世界空间（顶点都相对于世界空间中心定义）。
下图概括了这一过程：
视图/观察矩阵
这里再引用一下《飞出个未来》：
*引擎推动的不是飞船而是宇宙。飞船压根就没动过。*
仔细想想，摄像机的原理也是相通的。如果想换个角度观察一座山，您可以移动摄像机也可以……移动山。后者在实际中不可行，在计算机图形学中却十分方便。
起初，摄像机位于世界坐标系的原点。移动世界只需乘一个矩阵。假如你想把摄像机向
右
（X轴正方向）移动3个单位，这和把整个世界（包括网格）向
左
（X轴负方向）移3个单位是等效的！脑子有点乱？来写代码吧：
// Use #include <glm/gtc/matrix_transform.hpp> and #include<glm/gtx/transform.hpp>
glm
::
mat4 ViewMatrix
=
glm
::
translate(
-
3.0
f,
0.0
f ,
0.0
f);

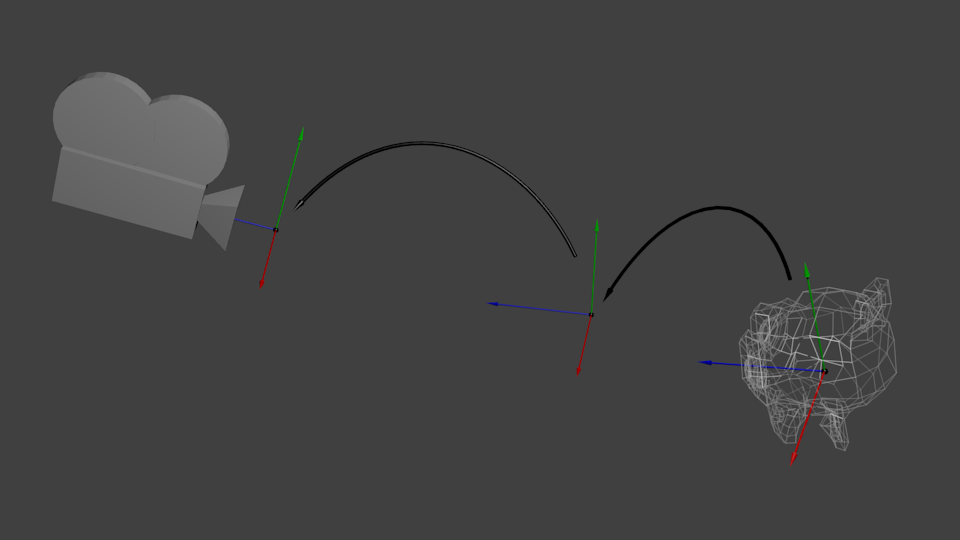

下图展示了：
从世界空间（顶点都相对于世界空间中心定义）到摄像机空间（Camera Space，顶点都相对于摄像机定义）的变换过程。
趁脑袋还没爆炸，来欣赏一下GLM强大的glm::LookAt函数吧：
glm
::
mat4 CameraMatrix
=
glm
::
LookAt(
cameraPosition,
// the position of your camera, in world space
cameraTarget,
// where you want to look at, in world space
upVector );
// probably glm::vec3(0,1,0), but (0,-1,0) would make you looking upside-down, which can be great too

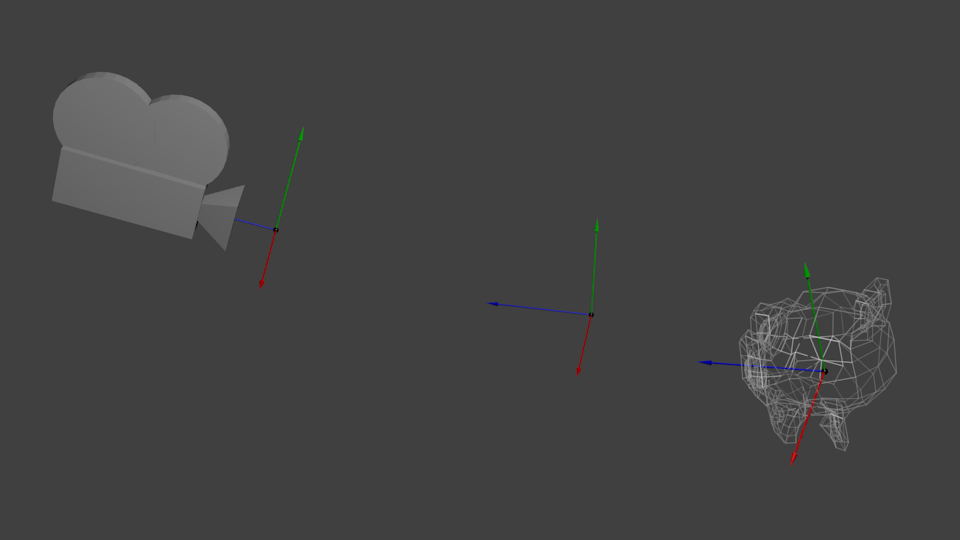

下图解释了上述变换过程：
投影矩阵
现在，我们处于摄像机空间中。这意味着，经历了这么多变换后，现在一个坐标X==0且Y==0的顶点，应该被画在屏幕的中心。但仅有x、y坐标还不足以确定物体是否应该画在屏幕上：它到摄像机的距离（z）也很重要！两个x、y坐标相同的顶点，z值较大的一个将会最终显示在屏幕上。
这就是所谓的透视投影（perspective projection）：
好在用一个4x4矩阵就能表示这个投影 :
// Generates a really hard-to-read matrix, but a normal, standard 4x4 matrix nonetheless
glm
::
mat4 projectionMatrix
=
glm
::
perspective(
FoV,
// The horizontal Field of View, in degrees : the amount of "zoom". Think "camera lens". Usually between 90° (extra wide) and 30° (quite zoomed in)
4.0
f
/
3.0
f,
// Aspect Ratio. Depends on the size of your window. Notice that 4/3 == 800/600 == 1280/960,
0.1
f,
// Near clipping plane. Keep as big as possible, or you'll get precision issues.
100.0
f );
// Far clipping plane. Keep as little as possible.
最后一个变换：
从摄像机空间（顶点都相对于摄像机定义）到齐次坐空间（Homogeneous Space）（顶点都在一个小立方体中定义。立方体内的物体都会在屏幕上显示）的变换。
最后一幅图示：
再添几张图，以便大家更好地理解投影变换。投影前，蓝色物体都位于摄像机空间中，红色的东西是摄像机的平截头体（frustum）：这是摄像机实际能看见的区域。
用投影矩阵去乘前面的结果（模型->视图），得到如下效果：
此图中，平截头体变成了一个正方体（每条棱的范围都是-1到1，图不太明显），所有的蓝色物体都经过了相同的变形。因此，离摄像机近的物体就显得大一些，远的显得小一些。这和现实生活一样！

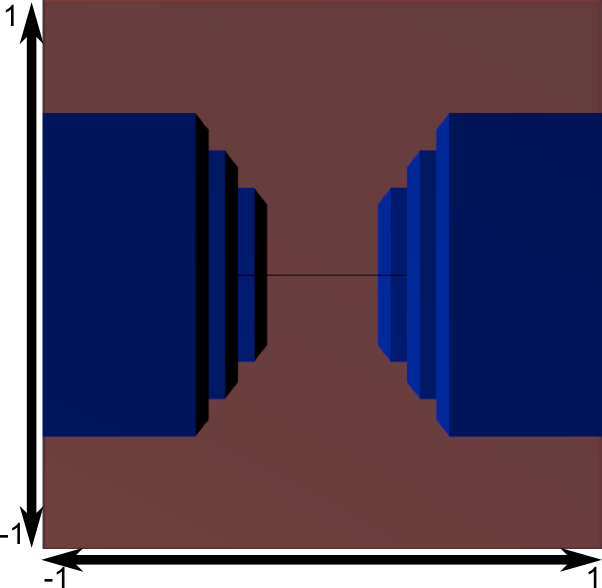

让我们从平截头体的”后面”看看它们的模样：
这就是您得到的图像！看上去太方方正正了，因此，还需要做一次数学变换使之适合实际的窗口大小。
这就是实际渲染的图像啦！
