概述

DVI（Digital Visual Interface），即数字视频接口。

DVI传输的信号为差分数字信号。DVI是基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号。TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。

DVI接口分为DVI-A，DVI-D和DVI-I接口三种。

DVI-A是模拟信号接口，只能传输模拟信号，实质就是 VGA模拟传输接口规格。

DVI-D接口是纯数字的接口，只能传输数字信号，不兼容模拟信号。

DVI-I接口是兼容数字和模拟接口的，为了兼容VGA模拟信号，就比DVI-D多了4个信号引脚，用来传输模拟信号。

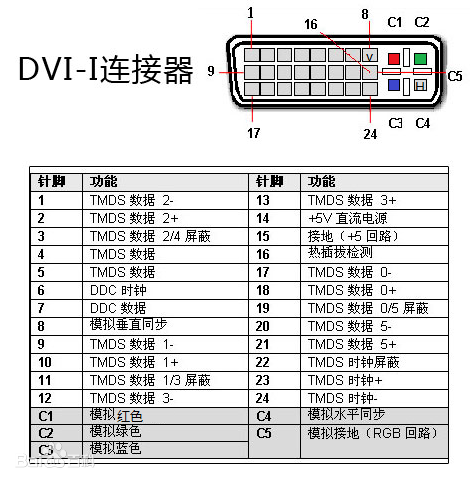

双通道DVI-I接口的接口定义如下：

一图看懂DVI接口：

和VGA接口相比如下：

DVI信号	VGA信号
热插拔有可能烧坏电路	支持热插拔
高分辨率下画面更加细腻，不容易受信号干扰，有效传输距离仅5米左右。	高分辨率下发虚，容易受其他信号干扰。传输距离为15-30m。
最大支持2560x1600，建议全高清显示器（1920*1080）使用DVI。	最大支持2048x1536分辨率。建议在1920x1080分辨率下，20英寸及以内使用VGA。

和HDMI相比如下：

DVI信号	HDMI信号
最大支持2560x1600/120HZ。相同分辨率下显示效果与HDMI无差异。	HDMI 2.1标准已经能够支持4K/120Hz（4096*2160）及8K 60Hz，支持高动态范围成像（HDR），可以针对场景或帧数进行优化。
DVI接口只能传输视频，带宽没有HDMI大。	HDMI接口传输三路TMDS信号，每路带宽3.4GHz，共10.2GHz。可以提供高达5Gbps的数据传输带宽，使用HDMI线可以同时传送无压缩的音频信号及高分辨率视频信号。1个1080P的视频和八通道音频约需要4GB/s，因此HDMI还有很大余量。
DVI线缆对传输距离的限制比较大，有效传输距离仅5米左右。	HDMI传输距离可达15m，通过中继器可以提供较长的传输距离，最多也就二十几米。
