这篇文章跟大家分享几个案例。案例来源于其他课件的教材。主要是分享一下钣金建模的思路。灵活使用钣金中工具。

一、插座里的铜芯

这个案例之前我也画过，今天再拿出来与分享一下

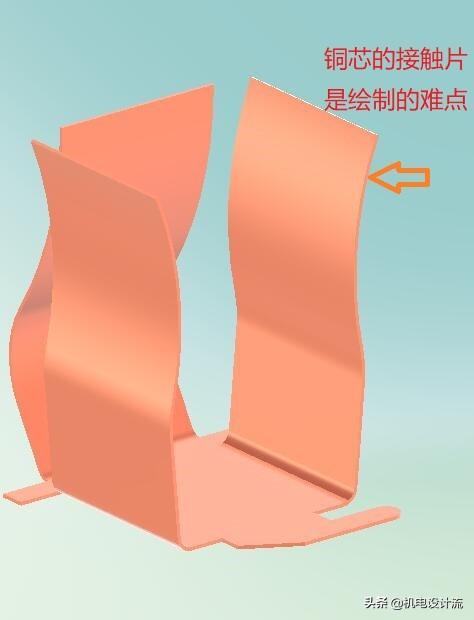

插座铜芯

像接触片这种弯曲比较多，弧度比较大的钣金，我们用折弯等工具不太合适。因为弯曲比较多。那么这种用什么合适呢？我们来分析下，像这种弯曲，我们可以用草图来绘制，然后拉伸是最理想的，那么那个工具里有自定义的轮廓呢？“基体法兰/薄片”“斜接法兰”“扫描法兰”都可以，那么那个是最好的选择呢？“基体法兰”明显不合适，因为还有其他两个接触片要处理。那么就可以选择“斜接法兰”和“扫描法兰”来建模

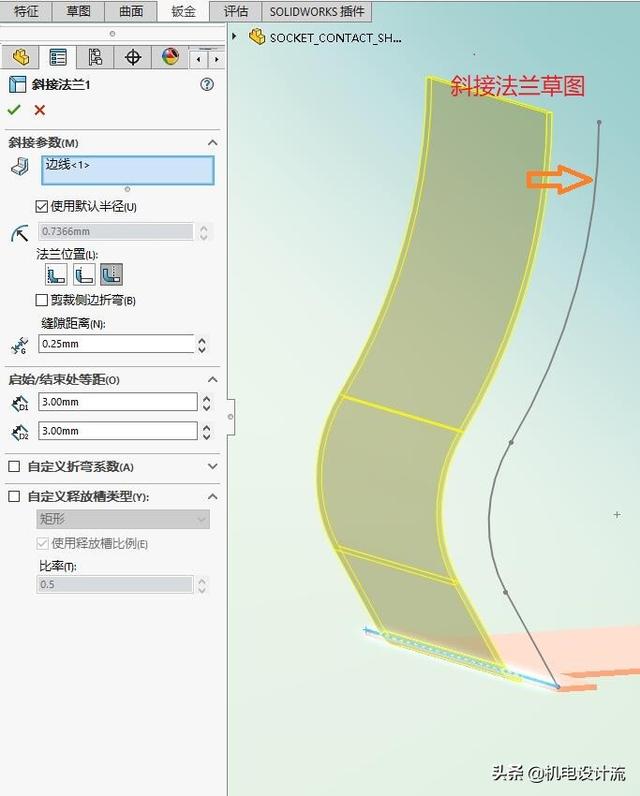

斜接法兰

扫描法兰

二、卷尺头部挂钩

大家来看下这个卷尺头部的挂钩，也是有个大弧度。这个弧度与上面案例的弧度不太一样了。它依托于其他的特征上。所以这类大弧度我们可以使用“边线法兰”来制作。选择的边线就是其他特征上的弧线。

卷尺头部挂钩

先绘制基体法兰，基体法兰上带个圆弧

基体法兰上的圆弧可以用来做边线

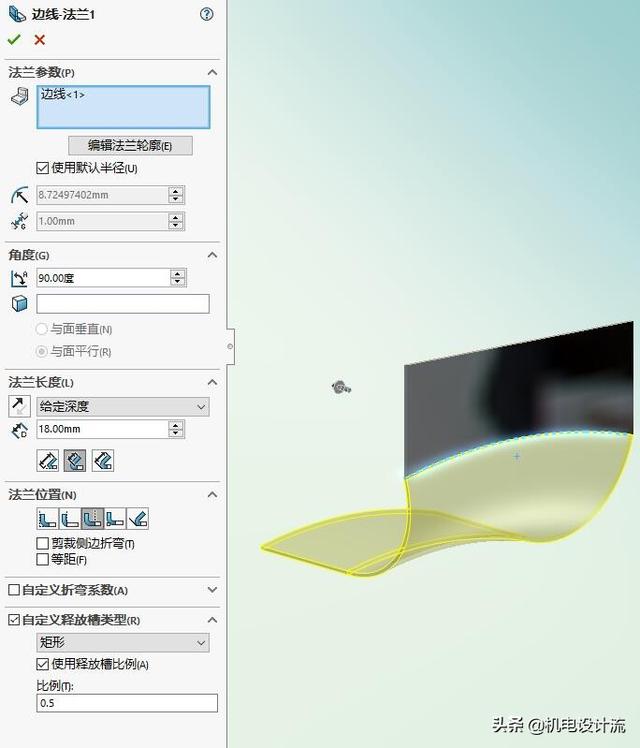

用“边线法兰”工具，边线选择圆弧

边线法兰生成大圆弧

最后在通过“拉伸切除”等命令来得到最终的效果图即可。

三、书本夹

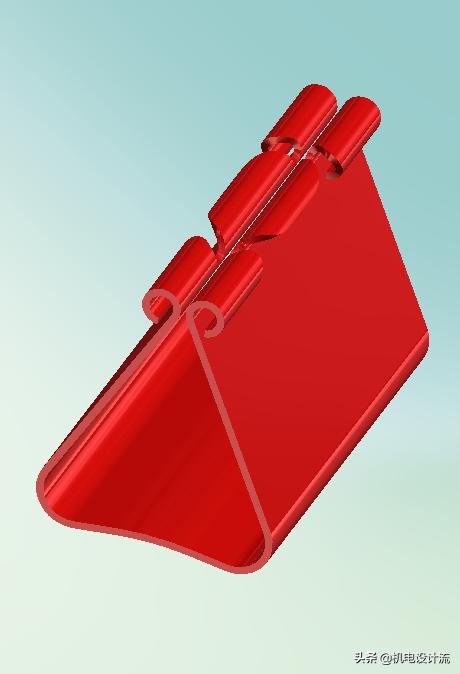

书本夹

先来看看，原案例是怎么来绘制这个书本夹的。

书本夹的绘制过程

拖动控制棒来控制特征的显示过程，是一个很好的学习方法，大家可以多看看别人都是怎么画的，看多了，思路就有了。就不会手忙脚乱，无从下手了。我们还可以考虑另一种方法来制作这个书本夹，可以用基体法兰的草图一次成型。省去了后面的几个折弯。至于用那种方法来绘制，那么就要看设计的时候给的尺寸是怎么标注的了。如果是给定半径，那么用下面一次成型的方法就比较好，如果给定是角度，弯曲度数，那么用折弯比较好做。这个就要看设计者的意图了。

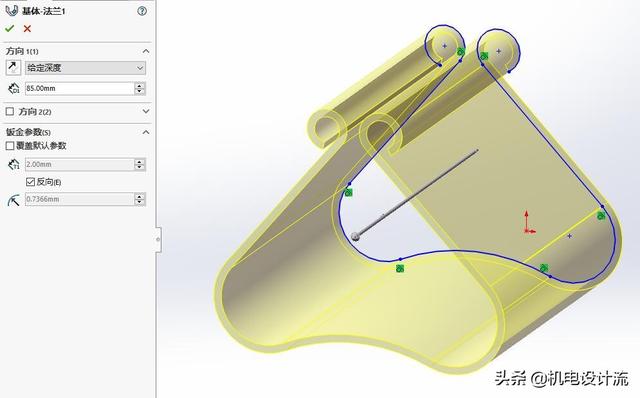

基体法兰一次成型

先写这个3个实例，后面开始介绍钣金的“成形工具”的实例。当然除了“成形工具”，还会用到其他的钣金工具，结合在一起，来分享建模的思路。希望大家多多关注
