全景图像拼接——单应计算

一、项目名称：全景图像拼接

二、语言、库和开发环境：C++、opencv249、VS2013

三、参考

1：博客https://blog.csdn.net/zhaocj/article/details/78799194?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task

      2：计算机视觉中的多视图几何

四、包含原理：

1、特征点

2、2D射影变换

3、相机参数评估

4、拼接缝的查找

4.2  2D射影变换

2.1通俗解释：存在单应H，使得图片src的点映射到图片dst中：dst=H×scr。

图像中每一点以三维的齐次形式表示，（x,y,1）t。H中9个未知数，H中最后一个元素固定为1，自由度为8。

在原博客中描述如下：

图像坐标(x, y)所对应的齐次坐标为(x, y, 1)，而齐次坐标(x, y, z)所对应的图像坐标为(x/z, y/z)。

2.2 单应计算：

1）DLT

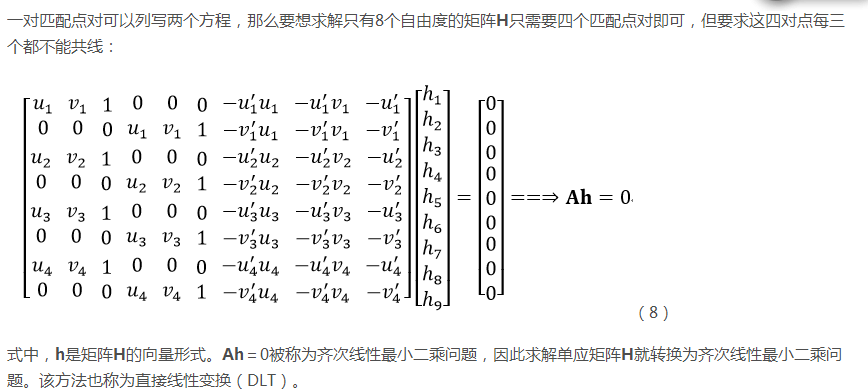

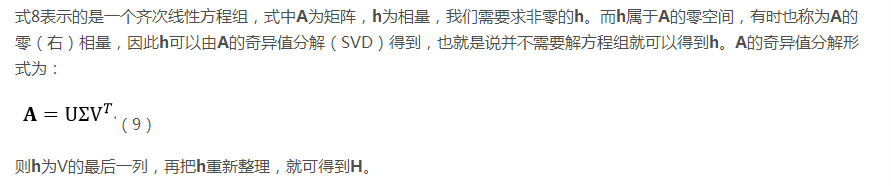

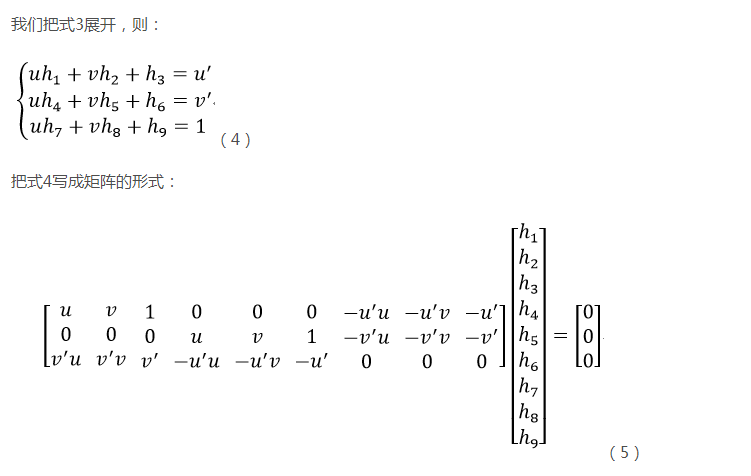

计算单应最简单快速的方法是直接线性DLT算法，在原博客中的描述如下：

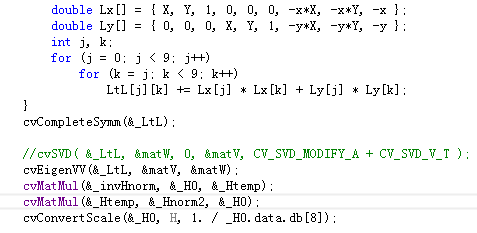

B）opencv中代码

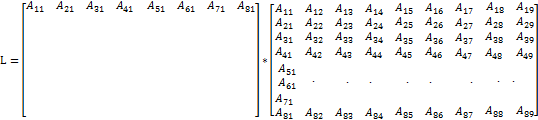

PS:A为8*9的矩阵，L=AtA，为9*9的矩阵。

其中 第（x,y）处位置值

在每一点：

LtLx,y+=Lxx*Lxx+Lyy*Lyy

LtLx,y=L1xx*L1xx+L1yy*L1yy+L2xx*L2xx+L2yy*L2yy

+L3xx*L3xx+L3yy*L3yy +L4xx*L4xx+L4yy*L4yy

LTL在上述两次for循环只计算得到上三角位置处的值，由于LTL矩阵对称，下三角区域可以通过复制对应上三角区域的值得到，减少不必要的计算。

 2）归一化

    上述DLT容易受到任意选取的坐标系原点和尺度的影响，通过归一化变换将其消，归一化算法将提高结果的精度以及消除坐标变换的影响。

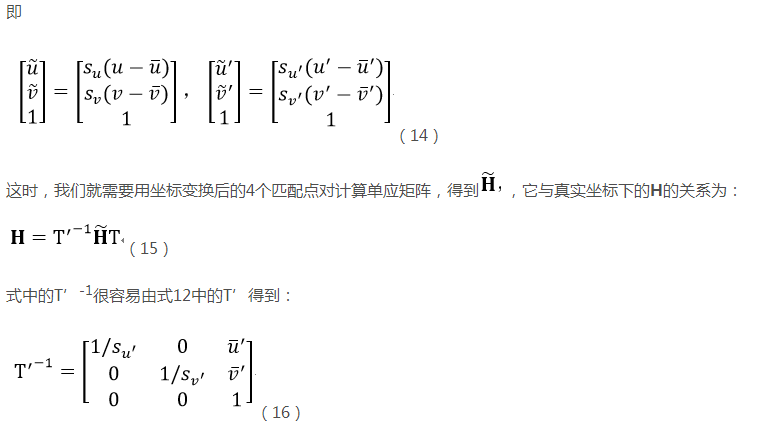

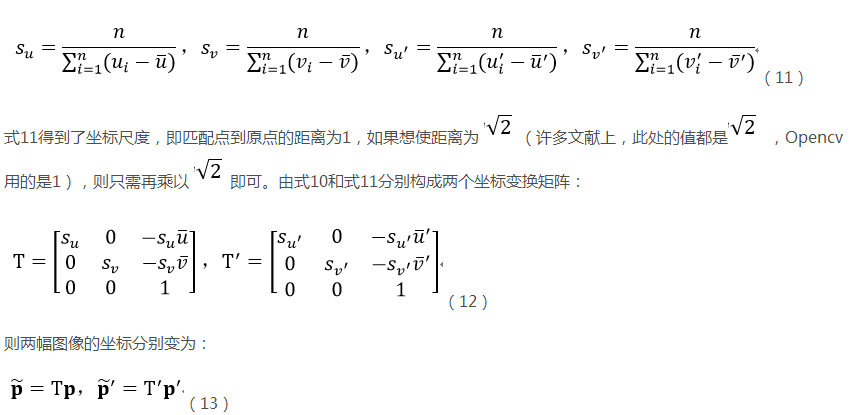

    归一化的步骤：第一步：坐标平移；第二步：等量压缩。原博客描述如下：

原博客中注意事项：1）公式（11）中分母为绝对值之和。

                  2）opencv中匹配点到平均点的距离之和也为sqrt（2），原文的博主理解错误，因为在两个维度距离为1，点间总距离为sqrt（1+1）。

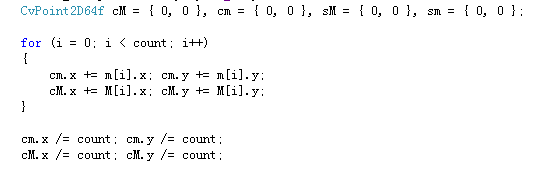

B) opencv代码

3）迭代最小化方法

    考虑到算法的鲁棒性以及精度，通过代价函数最小化方法获得更精确的单应。

目标：从n>4组对应点中获得单应的最大似然估计H。

代价函数：单图像误差。注意事项：原博文描述代价函数为重映射误差，这种描述不准确，容易与重投影误差混淆，其实两者相差很大。

在opencv中，使用的算法如下：

1.RANSAC 算法，去除野值，得到内点。

a）RANSAC参数初始化

N表示抽取的次数，q为s个抽取样本集中至少有一次不是外点的概率，ε表示样本集中外点的比例，s表示每一次抽取样本的数量，s为4。

在参数自适应的算法中，在迭代中计算ε和N，

 ε=1-内点数总点数

在opencv的代码中，设定初始N为2000，概率q为0.995。在迭代中使用上述公式重新计算N。

     b）RANSAC迭代过程

     1.在RANSAC每一次迭代中，随机从样本集中抽取4组点计算H，要求4组点间互不相同。对应代码mygetSubset

2.计算单应使用DLT。对应代码runKernel

     3.由单应计算判别内点，通过计算单图像误差，阈值设定为3，标记出内点和野值，分别mask为1或0。并将内点最多的单应定位最佳，将当前内点设定为阈值。对应代码myfindInliers

     4.当内点满足阈值时，更新迭代次数N。对应代码cvRANSACUpdateNumIters

     5.找到最佳H，得到内点。对应代码icvCompressPoints

      6.基于全部内点进行DLT计算H

2．误差最小化迭代

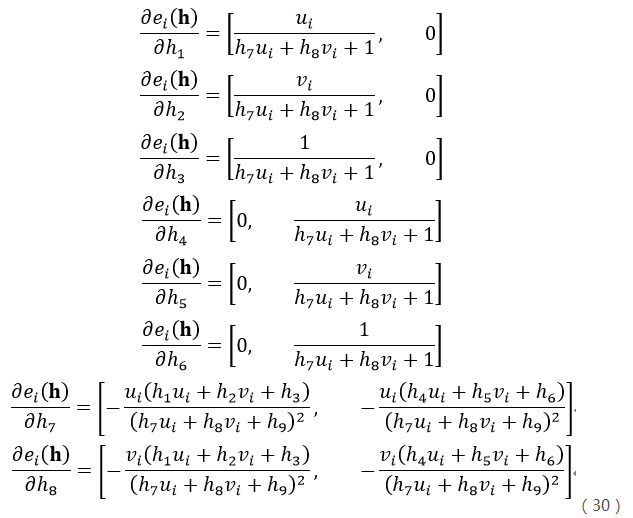

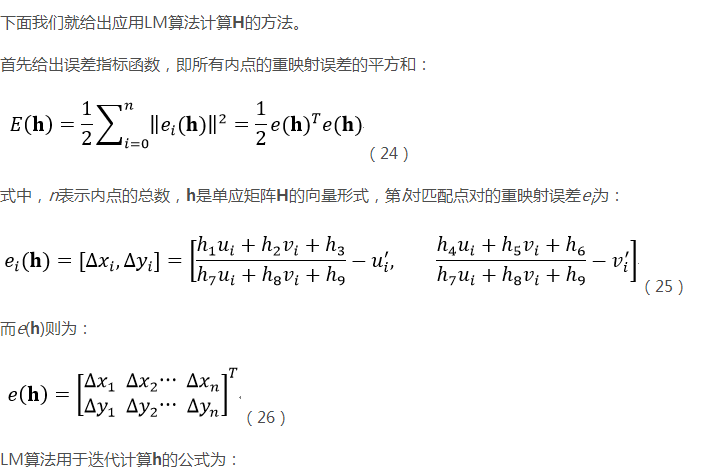

   单应H的初始值由RANSAC过程得到，误差为单图像误差，使用LM迭代算法，这一过程如原博文所述。对应代码refine。

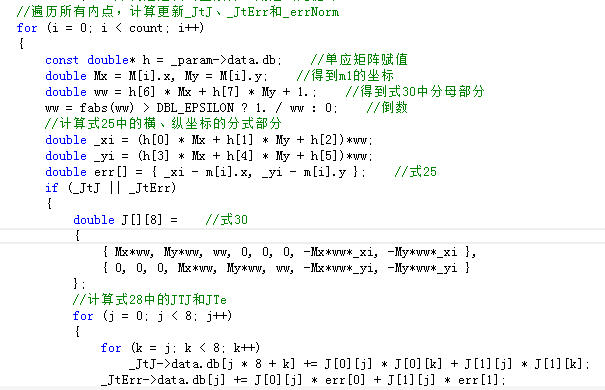

B、代码 refine

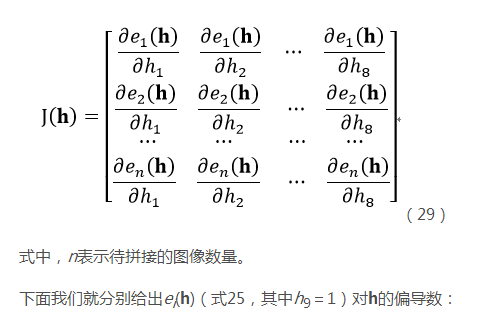

PS：在LM中，8个未知变量，2个误差，因此在迭代中JtJ为8*8，JtErr为8*1矩阵，J为2*8，Err为2*1。
