NETDMIS5. 提取特别元素

功能：提取当前坐标系下坐标原点，坐标轴，坐标平面以便测量中与坐标轴进行相关的计算。

注意：在提取特别元素前要先回调对应的坐标系，不同坐标系的特别元素是不同的。

原点——当前坐标系的原点，坐标为（0，0，0）不需要选
择任何元素

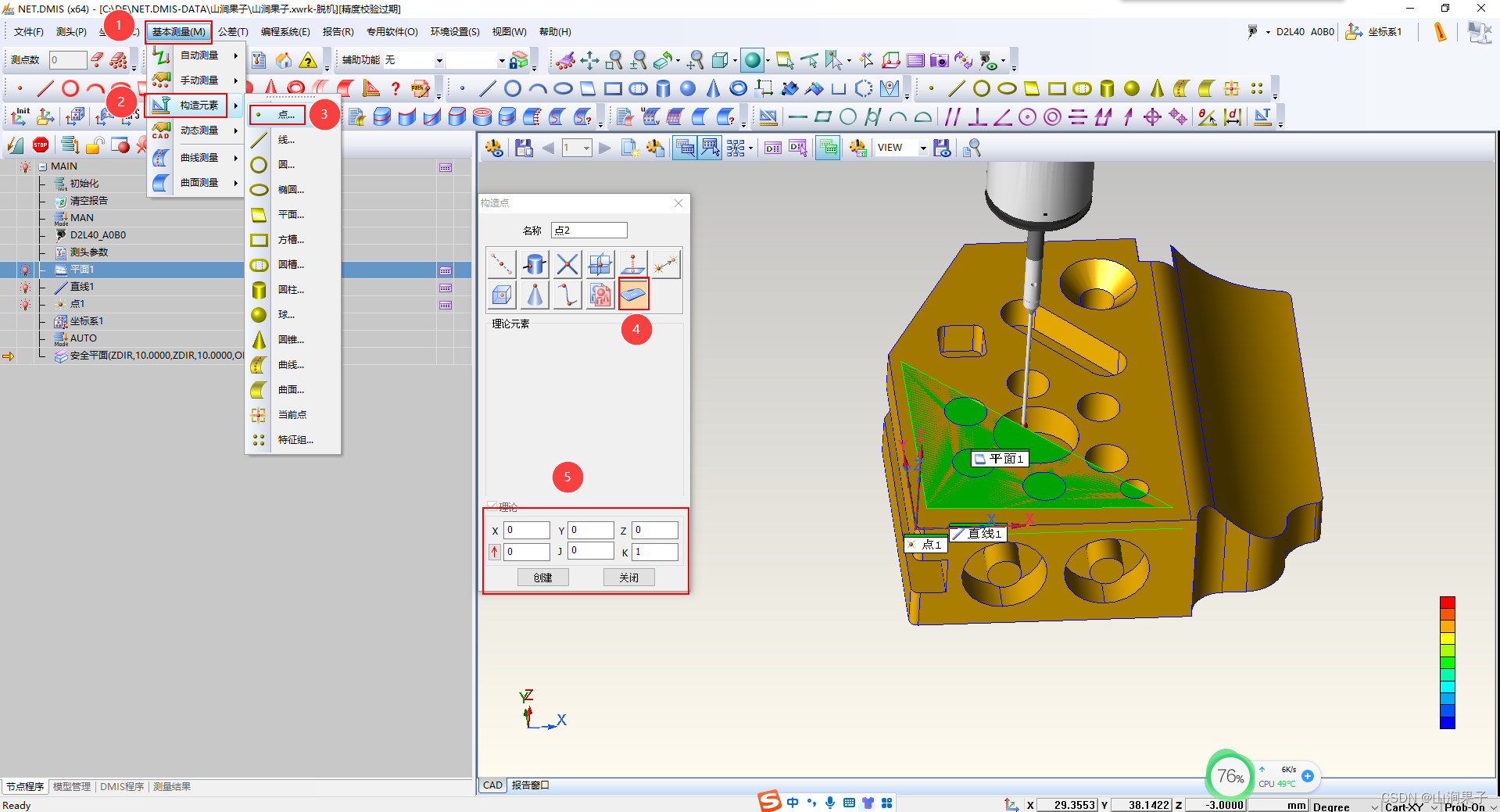

在这里插入图片描述
前提是要建立坐标系，若没有建立坐标系则是机械坐标的原点，若导入3D模型，则是3D的原点。

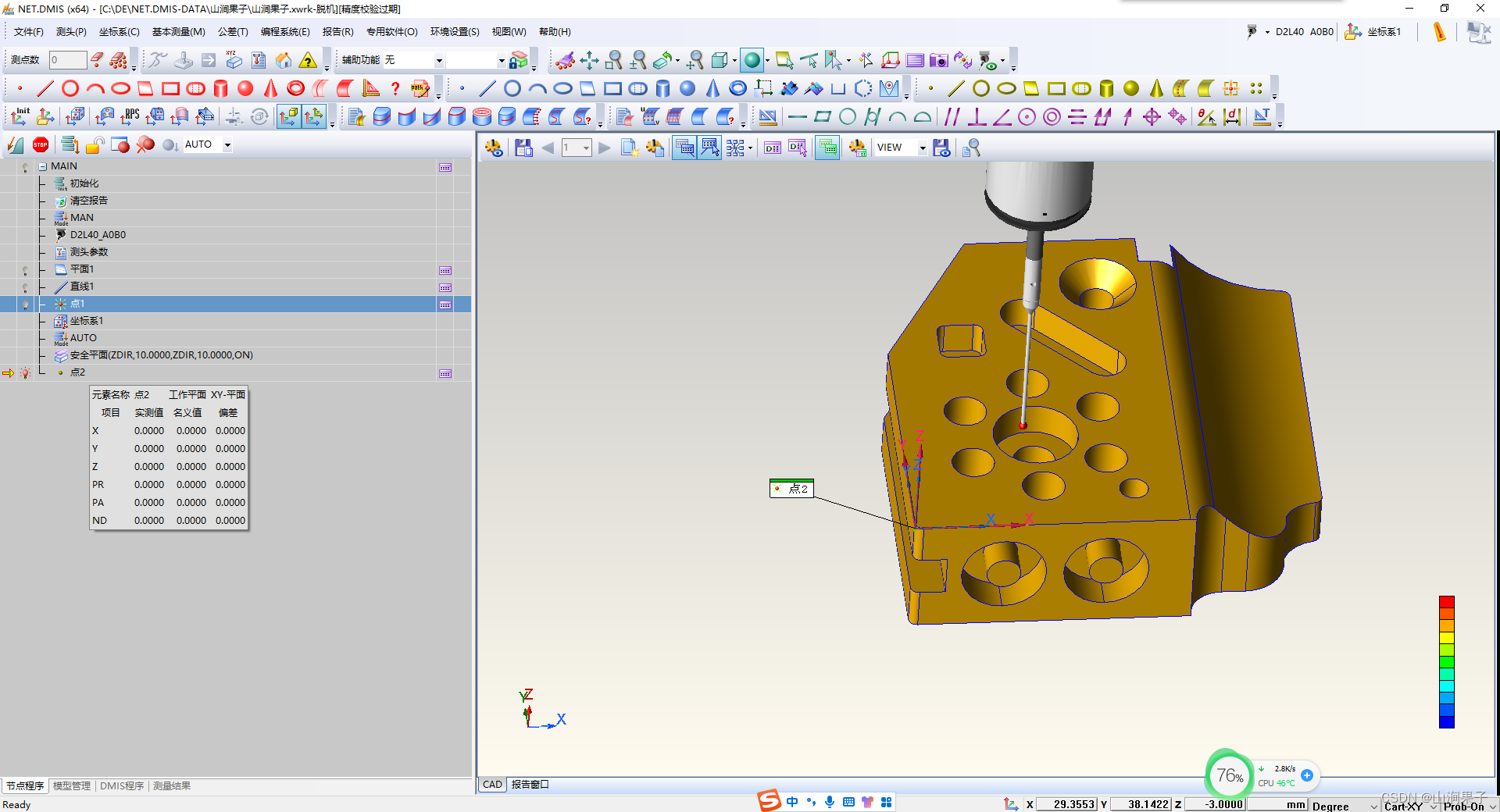

在这里插入图片描述

F(点2)=FEAT/POINT,CART,0,0,0,0,0,1.00000000

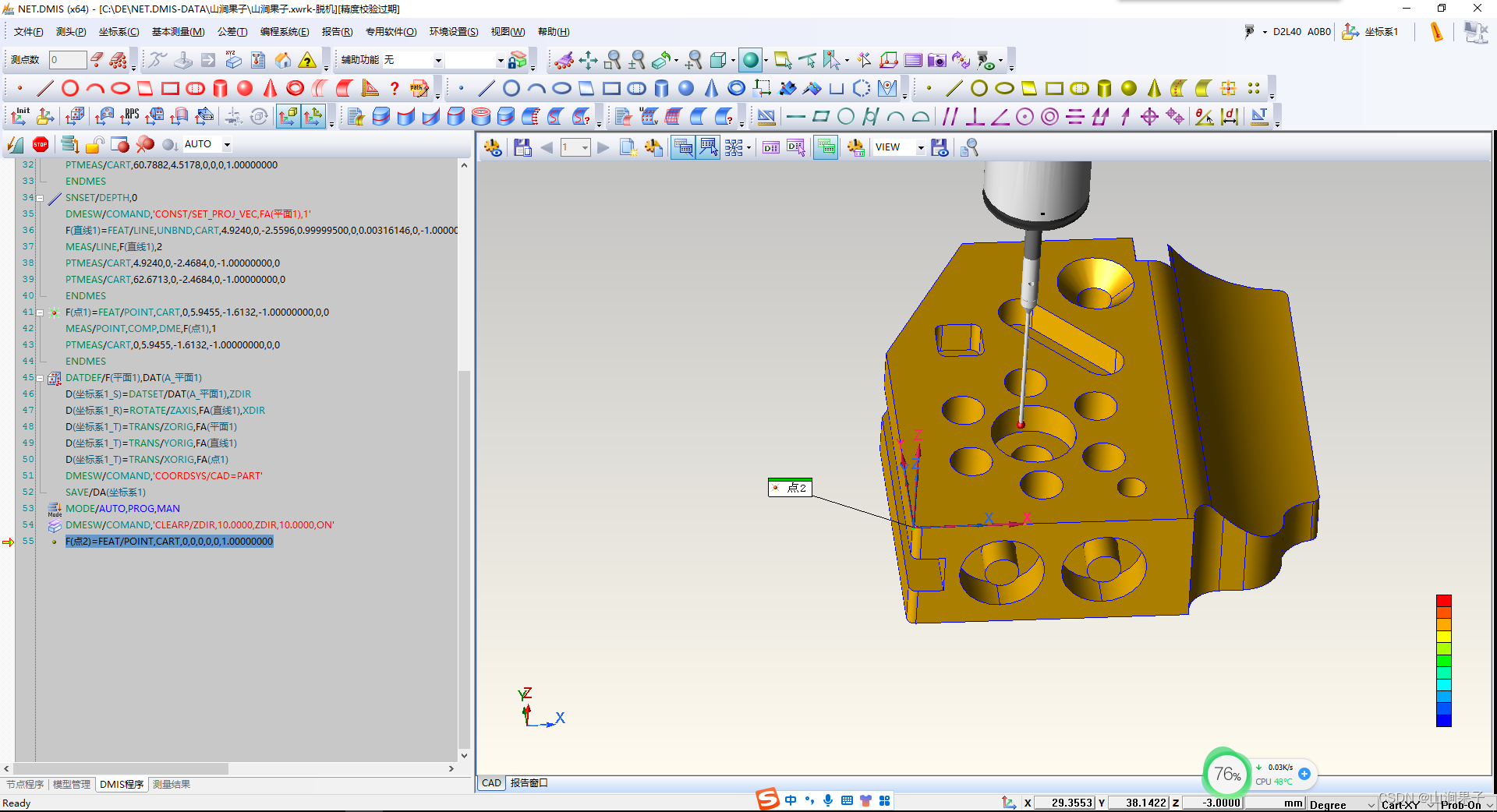

在这里插入图片描述
在 xyz 中输入理论点的坐标值，在 ijk 中输入矢量方向，点【创建】生成结果及程序。
指令： F(0)=FEAT/POINT,CART,X,Y,Z,i,j,k 直角坐标系
F(0)=FEAT/POINT,POL,R,A,H,i,j,k 极坐标系
