pydotplus使用

　　pydotplus是别的语言嫁接到python里面的，所以绘制要传入字符串形式表示的结构，而没有python的结构对象直接用来画。代码如下：

复制代码1 import pydotplus as pdp 2 graph = pdp.graph_from_dot_data('digraph demo1{ a -> b -> c; c ->a d->h;d[label="demo"]}') 3 graph.write_pdf("demo.pdf")

1
2
3
import pydotplus as pdp
graph = pdp.graph_from_dot_data('digraph demo1{ a -> b -> c; c ->a d->h;d[label="demo"]}')
graph.write_pdf("demo.pdf")

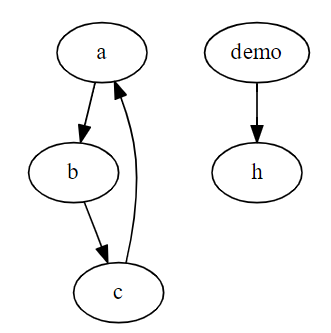

　　输出：

　　字符串的形式有点像C中的结构体，但是可以不写分号，用空格代替也可将语句分开。

　　具体样式设置见：

　　pydotplus安装和基本入门 - DataScience

　　另外，因为上面网站没有提，所以记录一下。在“结构体”中，可以设置点与边的样式和字体，并且可以给边添加label：

复制代码 1 import pydotplus as pdp 2 map_str = """ 3 digraph demo{ 4 node [shape=box, style="rounded", color="black", fontname="Microsoft YaHei"]; 5 edge [fontname="Microsoft YaHei"]; 6 a -> b[label="颀周"] 7 a[label="你好！"] 8 b[label="吃了吗？"] 9 } 10 """ 11 graph = pdp.graph_from_dot_data(map_str) 12 graph.write_pdf("demo.pdf")

1
2
3
4
5
6
7
8
9
10
11
12
import pydotplus as pdp
map_str = """
    digraph demo{
        node [shape=box, style="rounded", color="black", fontname="Microsoft YaHei"];
        edge [fontname="Microsoft YaHei"];
        a -> b[label="颀周"]
        a[label="你好！"]
        b[label="吃了吗？"]
        }
    """
graph = pdp.graph_from_dot_data(map_str)
graph.write_pdf("demo.pdf")

　　显示如下：

　　重要的是，node和edge中的fontname不设置成中文字体，如上面的Microsoft YaHei，中文就会显示乱码。如果设置成中文字体依然乱码，看下面：

　　解决Graphviz无法显示决策树中文问题_开发工具_fzl的博客-CSDN博客
