派生数据类型

原理

目的

• 传递含有不同数据类型值的信息（例如：int-float）
• 传递非连续数据的用户（例如：矩阵的一个子块）

方法

• 在发送端将非连续的数据打包到一个连续的缓冲区，在接收端再解包（缺点：接收端和发送端都需要额外的内存和内存拷贝操作）

类型图——通用的数据类型表述方法

• 类型图：是一系列二元数组的集合，两个数据类型是否相同，取决于它们的类型图是否相同。将类型图和一个数据缓冲区的基地值结合起来，可以说明一个通信缓冲区的数据分布情况。

类型图={<基类型0， 偏移0>, <基类型1， 偏移1>, <基类型2， 偏移2>,…,<基类型n-1， 偏移n-1>}
基类型：指出该类型图中包含哪些基本的数据类型
偏移：指该基类型在整个类型图中的起始位置
例子：MPI_INT := {(int, 0)}

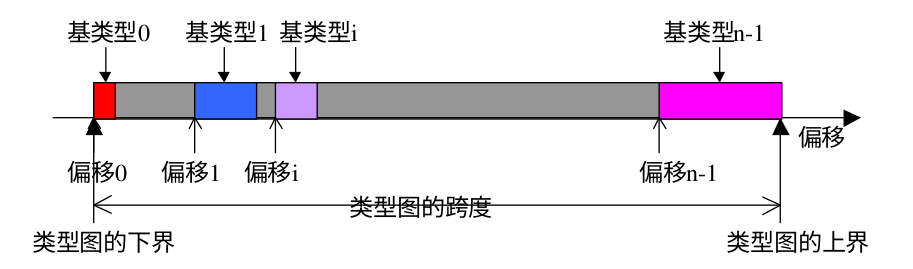

• 类型图的相关量：

类型图：
typemap={($typ{e}_0$,$dis{p}_0$),…,($typ{e}_{n-1}$,$dis{p}_{n-1}$)}
类型图下界：
lb(typemap)=min{$dis{p}_j$}, 0 $\le$ j $\le$ n-1
类型图上界：
ub(typemap)=max{$dis{p}_j$+sizeof($typ{e}_j$)}, 0 $\le$ j $\le$ n-1
类型图的跨度：
extent(typemap)=ub(typemap)-lb(typemap)+$ϵ$
$ϵ$： 由于不同的类型有不同的对其位置要求，是能够使类型图的跨度，满足类型图中所有的类型能达到下一个对齐要求，所需要的最小非负整数值
例子：
type={(double,0),(char,8)}；假设double型的值必须严格分配到地址为8的倍数的存储空间，则该数据类型的extent是16

新数据类型的定义

连续复制的类型生成

• 数据类型生成器：int MPI_Type_contiguous(int count,MPI_Datatype oldtype,MPI_Datatype *newtype)

IN count:复制个数(非负整数)
IN oldtype:旧数据类型(句柄)
OUT newtype:新数据类型(句柄)
RETURN int:返回1，0标志操作是否成功的

• 例子：
  设
  oldtype={(double,0),(char,8)}
  extent=16
  count=3
  则MPI_TYPE_CONTIGUOUS返回的新的数据类型为：
  newtype={(double,0),(char,8),(double,16),(char,24),(double,32),(char,40)}

• 更通用的表达：
  设旧类型oldtype的类型图为
  oldtype={($typ{e}_0$,$dis{p}_0$),…,($typ{e}_{n-1}$,$dis{p}_{n-1}$)}，其跨度为extent=ex.
  新类型newtype将oldtype连续复制count次，则新类型newtype的类型图为

newtype={($typ{e}_0$,$dis{p}_0$),…,($typ{e}_{n-1}$,$dis{p}_{n-1}$),
($typ{e}_0$,$dis{p}_0+ex$),…,($typ{e}_{n-1}$,$dis{p}_{n-1}+ex$),
…,
($typ{e}_0$,$dis{p}_0+ex(count-1)$),…,($typ{e}_{n-1}$,$dis{p}_{n-1}+ex(count-1)$)}
其类型的跨度为$count\times ex$

向量数据类型的生成

• 数据类型生成器1：int MPI_Type_vector(int count,int blocklength,int stride,MPI_Datatype oldtype,MPI_Datatype *newtype)

IN count:块的数目（非负整数）
IN blocklength:每个块中所含元素的个数（非负整数）
IN stride:各块第一个元素之间相隔的元素个数（整数）
IN oldtype:旧数据类型（句柄）
OUT newtype:新数据类型（句柄）

• 数据类型生成器2：int MPI_Type_hvector(int count,int blocklength,int stride,MPI_Datatype oldtype,MPI_Datatype *newtype)

IN count:块的数目（非负整数）
IN blocklength:每个块中所含元素的个数（非负整数）
IN stride:各块第一个元素之间相隔的字节数（整数）
IN oldtype:旧数据类型（句柄）
OUT newtype:新数据类型（句柄）

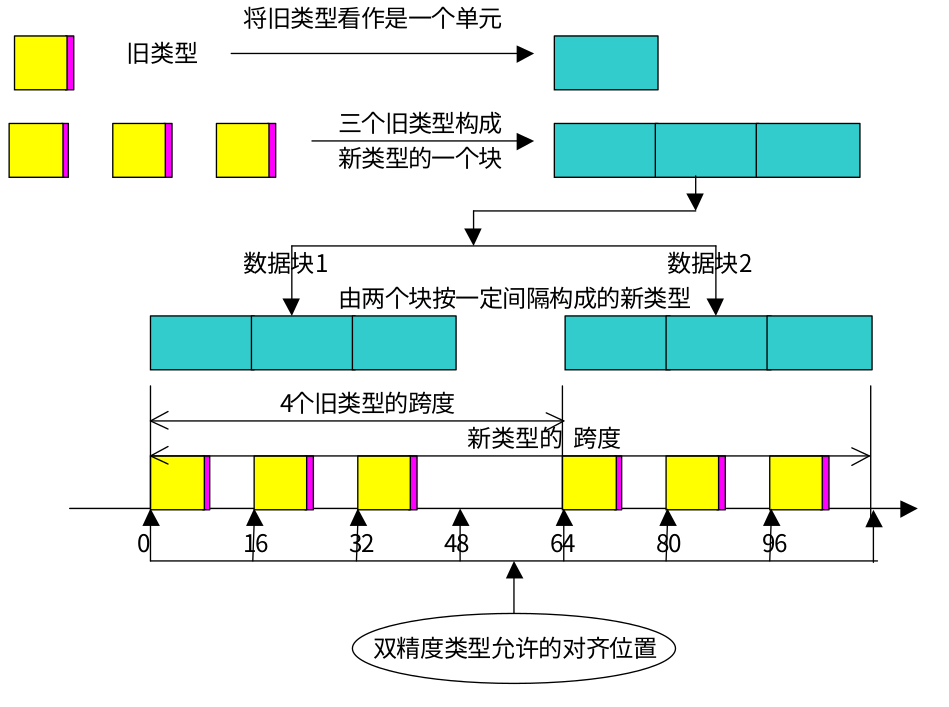

• 例子：
  设
  oldtype={(double,0),(char,8)},extent=16

1. MPI_TYPE_VECTOR(2,3,4,oldtype,newtype)生成的数据类型的类型图为：
   newtype={(double,0),(char,8),(double,16),(char,24),(double,32),(char,40),(double,64),(char 72),(double,80),(char,88),(double,96),(char,104)}

2. MPI_TYPE_VECTOR(3,1,-2,oldtype,newtype)生成的数据类型的类型图为：
   newtype={(double,0),(char,8),(double,-32),(char,-24),(double,-64),(char,-56)}

• 更通用的表达：
  假设oldtype={($typ{e}_0$,$dis{p}_0$),…,($typ{e}_{n-1}$,$dis{p}_{n-1}$)},其跨度extent=ex.
  设blocklength=bl，新建的数据类型有count*bl个入口项，类型图为：

block(offset)= { ( t y p e 0 , d i s p 0 + o f f s e t ) , . . . , ( t y p e n − 1 , d i s p n − 1 + o f f s e t ) , {(type_0,disp_0+offset),...,(type_{n-1},disp_{n-1}+offset), {(type0​,disp0​+offset),...,(typen−1​,dispn−1​+offset),
$(typ{e}_0,dis{p}_0+ex+offset),...,(typ{e}_{n-1},dis{p}_{n-1}+ex+offset),$
$...,$
$(typ{e}_0,dis{p}_0+ex(bl-1)+offset),...,(typ{e}_{n-1},dis{p}_{n-1}+ex(bl-1)+offset)\}$
newtype= { b l o c k ( 0 ) , b l o c k ( s t r i d e ) , . . . , b l o c k ( s t r i d e ∗ ( c o u n t − 1 ) ) } {block(0),block(stride),...,block(stride*(count-1))} {block(0),block(stride),...,block(stride∗(count−1))}

• 注:MPI_TYPE_CONTIGUOUS(count,oldtype,newtype)等价于MPI_TYPE_VECTOR(count,1,1,oldtype,newtype)或MPI_TYPE_VECTOR(1,count,n,oldtype,newtype)(n为升序)

索引数据类型的生成

• 类型生成器1：int MPI_Type_indexed(int count, int *array_of_blocklengths, MPI_Aint *array_of_displacements, MPI_Datatype_oldtype, MPI_Datatype *newtype)

IN count:块的数量（整型）
IN array_of_blocklengths:每个块中所含的元素个数（非负整数数组）
IN array_of_displacements:各块偏移的元素个数（整数数组）
IN oldtype:旧数据类型
OUT newtype:新数据类型

• 类型生成器2：int MPI_Type_hindexed(int count, int *array_of_blocklengths, int *array_of_displacements, MPI_Datatype_oldtype, MPI_Datatype *newtype)

IN count:块的数量（整型）
IN array_of_blocklengths:每个块中所含的元素个数（非负整数数组）
IN array_of_displacements:各块偏移的字节数（整数数组）
IN oldtype:旧数据类型
OUT newtype:新数据类型

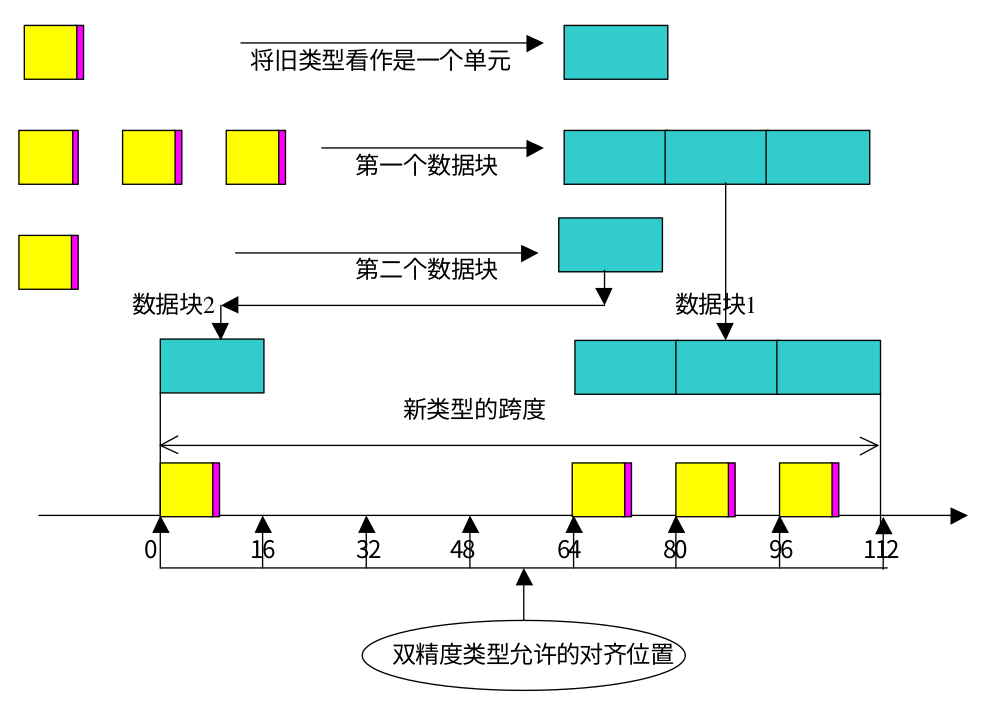

• 例子：
  设oldtype= { ( d o u b l e , 0 ) , ( c h a r , 8 ) } {(double,0),(char,8)} {(double,0),(char,8)},extent=16，B=(3,1)，D=(4,0),
  MPI_TYPE_INDEXED(2,B,D,oldtype,newtype)调用生成的数据类型图为：
  newtype={(double,64),(char,72),(double,80),(char,88),(double,96),(char,104),(double,0),(char,8)}

结构数据类型

• 类型生成器：int MPI_Type_struct(int count, int *array_of_blocklengths, MPI_Aint *array_of_displacements, MPI_Datatype array_of_types, MPI_Datatype *newtype)

IN count:块的数目（整数）
IN array_of_blocklengths:每个块中所含元素个数（非负整数数组）
IN array_of_displacements:各块偏移字节数（整数数组）
IN array_of_types:每个块中元素的类型（句柄）
OUT newtype:新数据类型（句柄）

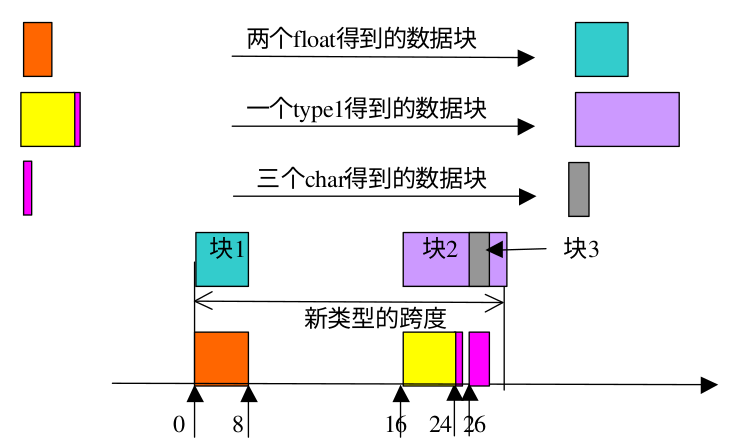

• 例子：
  设type1={(double,0),(char,8)},extent=16,B=(2,1,3),D=(0,16,26),T=(MPI_FLOAT,type1,MPI_CHAR).则MPI_TYPE_STRUCT(3,B,D,T,newtype)返回的新数据类型为：
  newtype={(float,0),(float,4),(double,16),(char,24),(char,26),(char,27),(char,28)}

• 注：MPI_TYPE_HINDEXED(count,B,D,oldtype,newtype)等价于MPI_TYPE_STRUCT(count,B,D,T,newtype)，其中T的每一项都是oldtype

新类型的交替和释放

新定义的数据类型在使用之前，必须先递交给MPI系统.递交之后的数据类型可以作为一个基本数据类型，用在数据类型生成器中产生新的数据类型.

• 递交操作：int MPI_Type_commit(MPI_Datatype *datatype)

递交作用用于定义新的数据类型

• 释放操作：int MPI_Type_free(MPI_Datatype *datatype)

释放操作用于释放已提交的数据类型，并且将该数据类型的指针或句柄设为空MPI_DATATYPE_NULL.由该派生类型定义的新派生类型不受当前派生类型释放的影响.

与数据类型相关的调用

• int MPI_Type_extent(MPI_Datatype datatype, int *extent)

IN datatype:数据类型（句柄）
OUT extent:数据类型的extent（整型）
作用：MPI_TYPE_EXTENT以字节为单位返回一个数据类型的跨度extent

• int MPI_Type_size(MPI_Datatype datatype, int *size)

IN datatype:数据类型（句柄）
OUT size:数据类型的大小（整型）
作用：MPI_TYPE_SIZE以字节为单位，返回一个数据类型有用部分所占空间的大小，即跨度减去类型中空隙后的空间的大小.

• int MPI_Get_elements(MPI_Status status, MPI_Datatype datatype, int *count)

IN status:接受操作后返回的状态（状态类型）
IN datatype:接受操作后使用的数据类型（句柄）
OUT count:接收到的基本元素个数
作用：MPI_GET_ELEMENTS返回以基本数据类型为单位的个数

• int MPI_Get_count(MPI_Status *status, MPI_Datatype datatype, int *int)

IN status:接受操作后返回的状态（状态类型）
IN datatype:接受操作后使用的数据类型（句柄）
OUT count:接受到的以指定的数据类型为单位的数据个数（整型）
MPI_GET_COUNT返回的是以指定的数据类型为单位，接受操作接收到的数据个数.

下界标记类型和上界标记类型

上下界标记类型的定义

MPI提供两个特殊的数据类型，称为伪数据类型，上界标记类型MPI_UB和下界标记类型MPI_LB.这两个数据类型不占空间，即extent(MPI_LB)=extent(MPI_UB)=0.

• typemap的下界： l b ( T y p e m a p ) = { m i n j d i s p j 不 包 含 l b 类 型 m i n j { d i s p j ∣ t y p e j = l b } 若 含 有 l b 类 型 lb(Typemap) = begin{cases} min_j disp_j quad不包含lb类型 \ min_j {disp_j | type_j=lb} quad 若含有lb类型 end{cases} lb(Typemap)={minj​dispj​不包含lb类型minj​{dispj​∣typej​=lb}若含有lb类型​

• typemap的上界： u b ( T y p e m a p ) = { m a x j d i s p j + s i z e o f ( t y p e j ) + ϵ 不 包 含 u b 类 型 m a x j { d i s p j ∣ t y p e j = u b } 若 含 有 u b 类 型 ub(Typemap) = begin{cases} max_j disp_j+sizeof(type_j)+epsilon quad不包含ub类型 \ max_j {disp_j | type_j=ub} quad 若含有ub类型 end{cases} ub(Typemap)={maxj​dispj​+sizeof(typej​)+ϵ不包含ub类型maxj​{dispj​∣typej​=ub}若含有ub类型​

• 数据类型typemap的跨度：
  $$extent(typemap)=ub(typemap)-lb(typemap)$$

上下界标记类型的定义函数

• int MPI_Type_lb(MPI_Datatype datatype, int *displacement)

IN datatype:数据类型（句柄）
OUT displacement:下界的偏移（整数）

• int MPI_Type_ub(MPI_Datatype datatype, int *displacement)

IN datatype:数据类型（句柄）
OUT displacement:上界的位移（整数）

• 例子：
  D=(-3,0,6);T=(MPI_LB,MPI_INT,MPI_UB);B=(1,1,1)，则MPI_TYPE_STRUCT(3,B,D,T,type1)产生了一个extent=9的数据类型
  type1={(lb,-3),(int,0),(ub,6)}.如果该数据类型被MPI_TYPE_COUNTIGUOUS(2,type1,type2)复制两次，则新生成的序列为
  type2={(lb,3),(int,0),(int,9),(ub,15)}
  (如果lb或者ub出现在数据类型两端以外的位置，则它们可以被忽略)

打包和解包

打包和解包操作是为了发送不连续的数据，在发送前显式地把数据包装到一个连续的缓冲区，在接收之后从连续缓冲区中解包.

• 打包：
  int MPI_Pack(void *inbuf, int incount, MPI_Datatype datatype, void *outbuf, int outcount, int *position, MPI_Comm comm)

IN inbuf:输入缓冲区起始地址
IN incount:输入数据项个数
IN datatype:每个输入数据项的类型
OUT outbuf:输出缓冲区开始地址
IN outcount:输出缓冲区的大小
INOUT position:缓冲区当前位置
IN comm:通信域

• 解包：
  int MPI_Unpack(void *inbuf, int insize, int *position, void *outbuf, int outcount, MPI_Datatype datatype, MPI_Comm comm)

IN inbuf:输入缓冲区起始
IN insize:输入数据项数目
INOUT position:缓冲区当前位置
OUT outbuf:输出缓冲区起始
IN outcount:输出缓冲区大小
IN datatype:每个输入数据项的类型
IN comm:打包的信息的通信域

• 打包数据所需的空间：
  int MPI_Pack_size(int incount, MPI_Datatype datatype, MPI_Comm comm, int *size)

IN incount:指定数据类型的个数
IN datatype:数据类型
IN comm:通信域
OUT size:以字节为单位，incount个datatype数据类型打包需要的空间

• 例子：

int position, i, j, a[2];
char buff[1000];
MPI_Comm_rank(MPI_COMM_WORLD, &myrank);
// 进程0发送信息
if(myrank==0){
   position=0; // 打包的起始位置
   MPI_Pack(&i, 1, MPI_INT, buff, 1000, &position, MPI_COMM_WORLD);// 将整数i打包
   MPI_Pack(&j, 1, MPI_INT, buff, 1000, &position, MPI_COMM_WORLD);
   // 将整数j打包
   MPI_Send(buff, position, MPI_PACKED, 1, 0, MPI_COMM_WORLD);
   // 将打包后的数据发送出去
}else if(myrank==1){
    MPI_Recv(a, 2, MPI_INT, 0, 0, MPI_COMM_WORLD);
    // 以整型从进程0接收消息
}

参考文献：《MPI并行程序设计》链接: https://pan.baidu.com/s/1mVKWmzc8AHT1Crxa5ZWArQ 密码: c49v
