1服务 API 设计

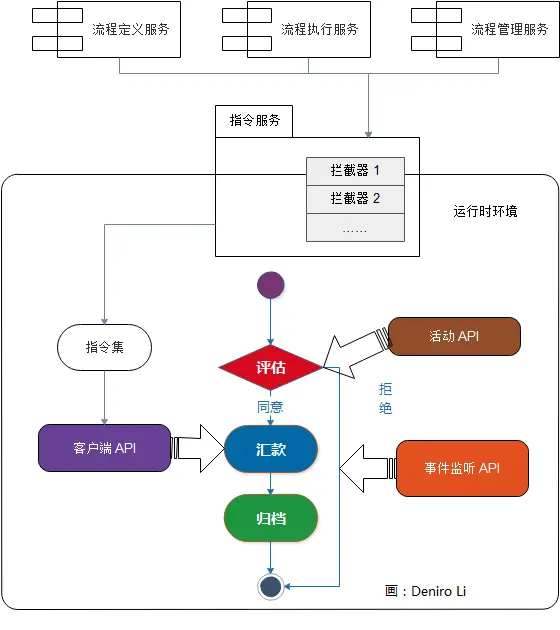

jBPM4 工作流引擎的核心 PVM 主要依靠 4 组服务 API ：

• 流程定义服务 - Process Service。
• 流程执行服务- Execution Service。
• 流程管理服务 - Managerment Service。
• 指令服务 - Command Service。

应用通过这些服务与 PVM 进行数据交互，这些都是在支持事务的持久化模式下运行的。比如：
* ExecutionService.startProcessInstanceByKey - 发起流程实例。
* TaskService.completeTask - 完成任务。

客户端 API 是核心工作流模型对象对外暴露的公共方法，我们可以直接使用客户端 API 来执行一些流程操作，客户端 API 不会进行任何持久化操作，它操作的结果是通过调用相应服务的 API 后才会被持久化。比如：
* ProcessInstance.getName - 获取流程实例名称。
* Task.setAssignee - 设置任务分配者。

1.1 活动 API

活动 API 用于实现流程活动在运行时的行为。所有的活动类型都要实现 ActivityBehaviour 接口，它提供了控制流程执行的方法，接口定义如下：

public interface ActivityBehaviour extends Serializable {

  /** invoked when an execution arrives in an activity.
   *
   * <p>An ActivityBehaviour can control the propagation
   * of execution.  ActivityBehaviour's can become external activities when they
   * invoke {@link ActivityExecution#waitForSignal()}.  That means the
   * activity will become a wait state.  In that case, {@link ExternalActivityBehaviour}
   * should be implemented to also handle the external signals.
   * </p> */
  void execute(ActivityExecution execution) throws Exception;
}

执行对象的类型需要实现 ActivityExecution 接口，这个接口定义了控制流程推进的方法：

1.2 事件监听 API

事件监听 API 用于自定义事件监听器，它可以用来处理被监听到的流程事件。

它与活动 API 的区别是：它不能控制流程的执行。假设一个活动通过 execution 已经确定了一个转移，这时就会触发它所对应的事件监听器，因为转移已经先被确定，所以事件监听器必然无法改变流程的推进路线。

自定义的事件监听器，需要实现 EventListener 接口，这个接口定义如下：

public interface EventListener extends Serializable {

  /** is invoked when an execution crosses the event on which this listener is registered */
  void notify(EventListenerExecution execution) throws Exception;

}

这里的 notify 方法需要一个 EventListenerExecution 类型的参数，它与 ActivityExecution 的相同之处是，它们都继承自 OpenExecution 接口，但它只定义了一个设置优先级的方法：

public interface EventListenerExecution extends OpenExecution {

  /** setter for the priority.  The default priority is 0, which means
   * NORMAL. Other recognized named priorities are HIGHEST (2), HIGH (1),
   * LOW (-1) and LOWEST (-2). For the rest, the user can set any other
   * priority integer value, but then, the UI will have to display it as
   * an integer and not the named value.*/
  void setPriority(int priority);
}

再次强调：事件监听器无法改变流程的推进路径。

2 运行环境设计

为了让流程可以在不同的事务环境（Java EE 或 Spring ）中运行，PVM 定义了运行环境对象，它会根据配置的环境，执行服务延迟加载与获取事务管理等操作。

运行环境是 EnvironmentFactory 对象，它有两个实现：

• ProcessEngineImpl - 默认的 Java EE 环境。
• SpringProcessEngine - 基于 Spring 框架的环境。

通过以下方式获取默认环境工厂对象，从而执行任意流程操作：

ConfigurationImpl cfg = new ConfigurationImpl();
cfg.setResource("jbpm.cfg.xml");//指定配置文件

//创建环境工厂对象
EnvironmentFactory factory=new ProcessEngineImpl(cfg);

//执行任意流程操作
Environment environment=factory.openEnvironment();
try {
     RepositoryService repositoryService = environment.get(RepositoryService.class);
} finally {
    factory.close();
}

注意：通过 Environment 对象获取的流程服务受到事务的控制。

也可以通过 Configuration 类加载默认的配置文件，获取各项流程服务，这种方式更方便：

ProcessEngine engine= Configuration.getProcessEngine();
RepositoryService repositoryService=engine.getRepositoryService();

3 命令设计模式

命令设计模式是 jBPM4 实现流程逻辑的核心思想。所有的命令都需要实现 Command 接口，并在 execute() 方法中实现逻辑：

public interface Command<T> extends Serializable {

  T execute(Environment environment) throws Exception;
}

注意： 每个命令都是独立的事务操作，即每一个 execute() 方法的实现都被一个 Hibernate 事务所包含。

public class CustomCommand implements Command<Void> {
    private String executionId;

    @Override
    public Void execute(Environment environment) throws Exception {
        //从环境对象中获取执行服务
        ExecutionService executionService = environment.get(ExecutionService.class);

        //执行服务，完成流程逻辑
        executionService.signalExecutionById(executionId);
        return null;
    }

}

命令定义后，可以通过流程引擎对象来执行自定义的命令：

ProcessEngine engine = Configuration.getProcessEngine();
engine.execute(new CustomCommand());

4 服务设计

外部应用程序（比如客户端）会调用服务 API 来作为操作工作流引擎，也可以通过它来持久化 PVM 的操作。

三个基本的服务接口：

所有的流程逻辑都被封装为命令，因此上述的三个服务类的方法实现执行的都是命令。比如 ManagementService 中的 createJobQuery 的实现：

public JobQuery createJobQuery() {
    JobQueryImpl query = commandService.execute(new CreateJobQueryCmd());
    query.setCommandService(commandService);
    return query;
  }

所有的 PVM 命令都统一委派给 CommandService，由它来执行这些命令：

public interface CommandService {

  String NAME_TX_REQUIRED_COMMAND_SERVICE = "txRequiredCommandService";
  String NAME_NEW_TX_REQUIRED_COMMAND_SERVICE = "newTxRequiredCommandService";

  /**
   * @throws JbpmException if command throws an exception.
   */
  <T> T execute(Command<T> command);
}

CommandService 有两种工作模式：
* NAME_TX_REQUIRED_COMMAND_SERVICE ：在同一线程中使用一个事务来执行所有的命令。
* NAME_NEW_TX_REQUIRED_COMMAND_SERVICE ：一个命令执行一个事务。

CommandService 只定义了一个用于执行命令方法 execute()。

在默认的配置文件 jbpm.default.cfg.xml 中，预设了以下这些服务：

<repository-service />
<repository-cache />
<execution-service />
<history-service />
<management-service />
<identity-service />
<task-service />

CommandService 的设计采用了职责链的设计模式，它是环绕在命令周围的一群拦截器所组成的一条职责链。我们可以组合不同的拦截器，按照不同的顺序，在不同的环境下实现不同的持久化事务策略。

在 jbpm.tx.hibernate.cfg.xml 中，描述了 CommandService 的实现策略：

<command-service name="txRequiredCommandService">
  <skip-interceptor />
  <retry-interceptor />
  <environment-interceptor />
  <standard-transaction-interceptor />
</command-service>

<command-service name="newTxRequiredCommandService">
  <retry-interceptor />
  <environment-interceptor policy="requiresNew" />
  <standard-transaction-interceptor />
</command-service>

这就是我们之前所说的 CommandService 存在的两种工作模式的配置方式。

各个服务会按照需要来选择合适的 CommandService 工作模式来执行命令。各个拦截器继承自 Interceptor 抽象类，而它实现的就是 CommandService 接口：

public abstract class Interceptor implements CommandService {

  protected CommandService next;

  public CommandService getNext() {
    return next;
  }
  public void setNext(CommandService next) {
    this.next = next;
  }
}

多个 CommandService 被配置为一条职责链来拦截命令，这样各个服务就通过职责链来选择不同的策略，而无须改变命令本身啦O(∩_∩)O哈哈~

我们以 newTxRequiredCommandService 的 CommandService 实现为例，来说明这条职责链的作用，调用一条命令后，它会依次执行以下的拦截器——

1. retry-interceptor：在数据库的乐观锁失败时，捕获 Hibernate 的 StaleObjectException，并尝试重新调用命令。
2. environment-interceptor：为命令的调用提供一个环境对象。
3. standard-transaction-interceptor：初始化标准事务对象（StandardTransaction）。
4. 最后，由 DefaultCommandService 来调用命令。

也可以在此通过配置，使用其他的方式来调用命令——

• EjbLocalCommandService：把命令委派给一个本地的 EJB，这样可以启动一个 EJB 内容管理事务。
• EjbRemoteCommandService：把命令委派给一个远程的 EJB，这样命令可以在另一个 JVM 上被执行。
• AsyncCommandService：命令被包装为一个异步消息，这样命令就会在一个新的事务中被异步执行。

5 流程历史库

在整个流程实例执行过程的各个关键阶段，都设计了历史事件触发器，它会把流程实例数据存入历史库，实现了运行中的流程数据与历史流程数据的分离。

在流程实例的运行过程中，或触发历史流程事件，然后根据分类被分发到配置好的 HistorySession 中，HistorySession 的默认实现 HistorySessionImpl 会调用相应的历史事件对象 （HistoryEvent ）的 process 方法来执行相应的历史事件处理逻辑：

public class HistorySessionImpl implements HistorySession {

  public void process(HistoryEvent historyEvent) {
    historyEvent.process();
  }
}

抽象类 HistoryEvent 的事件本身不会被持久化，它的抽象方法 process() 在它的实现类中，创建了历史实体，比如 HistoryEvent 的一个实现类 ActivityStart：

public void process() {
    DbSession dbSession = EnvironmentImpl.getFromCurrent(DbSession.class);

    long processInstanceDbid = execution.getProcessInstance().getDbid();

    HistoryProcessInstance historyProcessInstanceImpl = dbSession.get(HistoryProcessInstanceImpl.class, processInstanceDbid);

    HistoryActivityInstanceImpl historyActivityInstance =
        createHistoryActivityInstance(historyProcessInstanceImpl);

    String activityType = execution.getActivity().getType();
    historyActivityInstance.setType(activityType);

    dbSession.save(historyActivityInstance);

    execution.setHistoryActivityInstanceDbid(historyActivityInstance.getDbid());
}

这里创建了 HistoryActivityInstanceImpl ，并执行了持久化操作。

在 process() 中历史事件创建的实体与当前的流程实体是对应、归并的关系，比如 ProcessInstanceCreate 事件会创建与持久化 HistoryProcessInstance；而 ProcessInstanceEnd 事件会设置与持久化对应的 HistoryProcessInstance 对象的状态（结束）。

历史流程库维护着过往流程的归档信息。但流程实例或活动实例结束时，就会在历史流程库中写入数据，因为这些数据对于当前运行着的流程来说，是历史（过时）信息。

历史流程库使用 5 张表维护着 4 种实体历史信息：

最后一张是 jbpm4_hist_detail，它记录着上述这些实体的历史明细表。

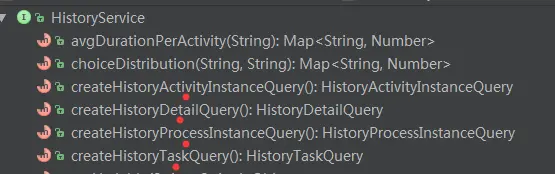

可以使用 HistoryService 的 createHistroyXxxQuery() 方法来获取上述实体的查询对象，来获取历史流程实体信息：

在 HistoryService 中还提供了一些用于数据分析的方法，比如：

需要的话，也可以根据历史明细表 jbpm4_hist_detail，扩展出我们自己的流程数据分析方法哦O(∩_∩)O哈哈~
