国内首个开源架构治理平台 ArchGuard，专治分布式场景下各种不服

过去的 10 年间，软件的架构发生了巨大的变化，从早先流行的单体 MVC 架构，变成现成 5：5 开的分布式 vs 单体。只是呢，有大量的软件开发人员，并没有从单体的思维转成变化。于是，我们在一个个的组织里，见到了一个又一个的 “分布式单体”。

架构治理变得非常迫切。

Why ArchGuard？

作为一个架构师或者是软件开发人员，在架构治理上，我们面对的诸多挑战有：

• 设计与实现不匹配。设计的软件架构与真正实施后的架构，存在着巨大的差异。而这个差异，往往需要实施一段时间之后才能发现。

• 代码量巨大，难以识别。由十几个或者几十个微服务创建的系统，难以发现它们之间错综复杂的关系。

• 没有规范/不遵守规范。作为一个资深的开发人员，我们制定了一系列的规范，但是没有多少团队人员愿意遵守。

• 架构模型的每个层级都可能出问题。如服务间 API 耦合、代码间耦合、数据库耦合等等。

• 自身缺乏丰富的经验。

应对这些挑战，我们需要一个平台，来帮助我们解决这些问题。所以，结合我们过去的一系列软件开发和重构经验，我们（Thoughtworks 的咨询师们）从 2020 年（疫情开始的时候）开始了架构治理平台 ArchGuard 的开发。如今呢，它开源了。

GitHub：https://github.com/archguard/archguard

它能做点什么？

ArchGuard 按照业内主流的 C4 架构模型进行分层设计的。所以，首先，我们需要先创建一系列的系统组件，只需要配置好对应的语言和 GitHub 地址，就可以对代码进行扫描。

组件/模块

随后，可以看到单个项目的总体情况，对应的代码提交历史，不稳定代码模块等信息：

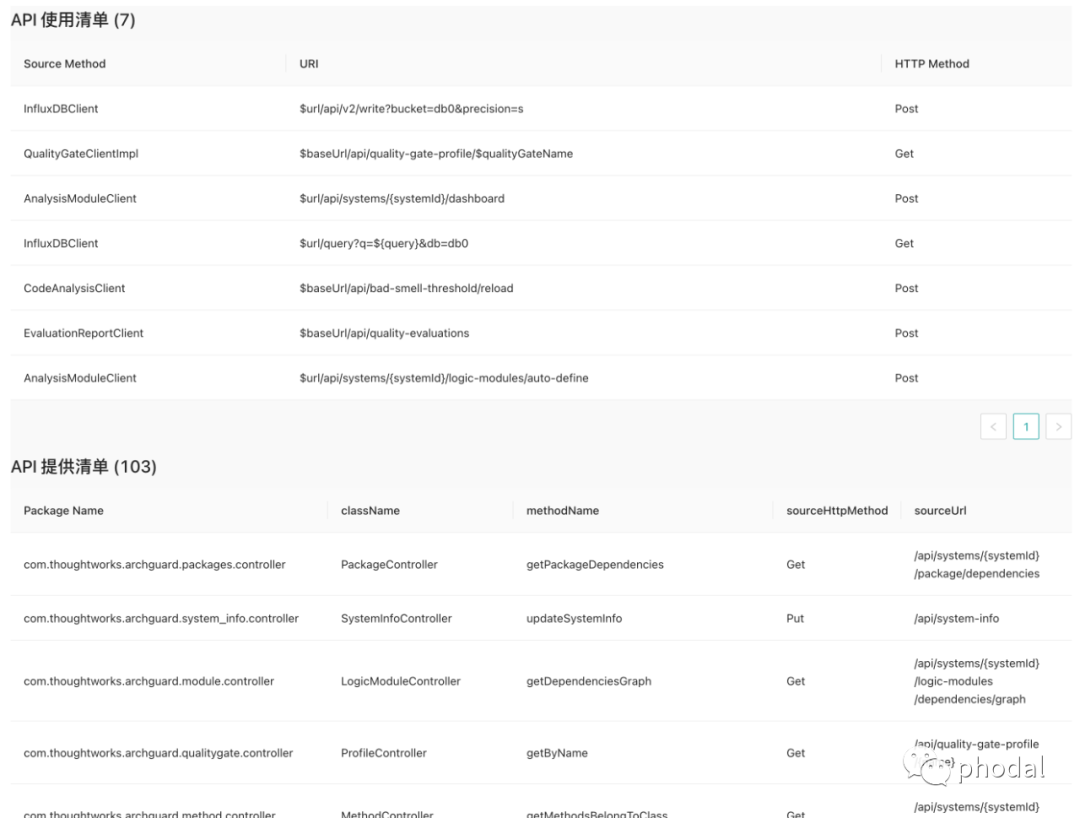

对应的还有 API 使用和提供情况等：

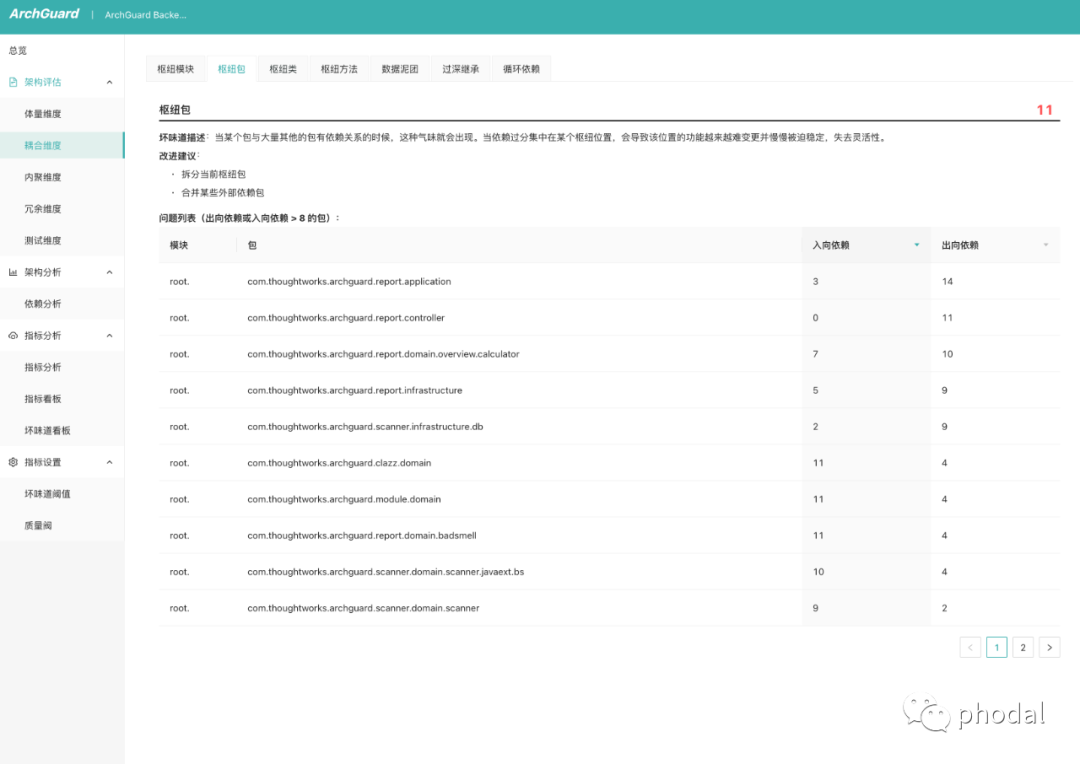

并通过体量维度、耦合维度、内聚维度、冗余维度、测试维度五大维度对架构进行评估，以及一系列的指标来分析系统的情况：

系统依赖分析：服务地图

针对于微服务来说，ArchGuard 可以自动化地分析不同服务之间的依赖关系，并将这种依赖关系可视化出来：

同时，系统能帮你自动分析哪些 API 是使用的，哪些 API 是未被使用的：

数据库依赖分析：数据库地图

针对于数据库间的依赖问题，ArchGuard 可以解析代码中的 SQL 调用，并尝试性将这种依赖关系与不同的微服务相匹配，进而分析哪些服务在数据库层是耦合的：

代码分析

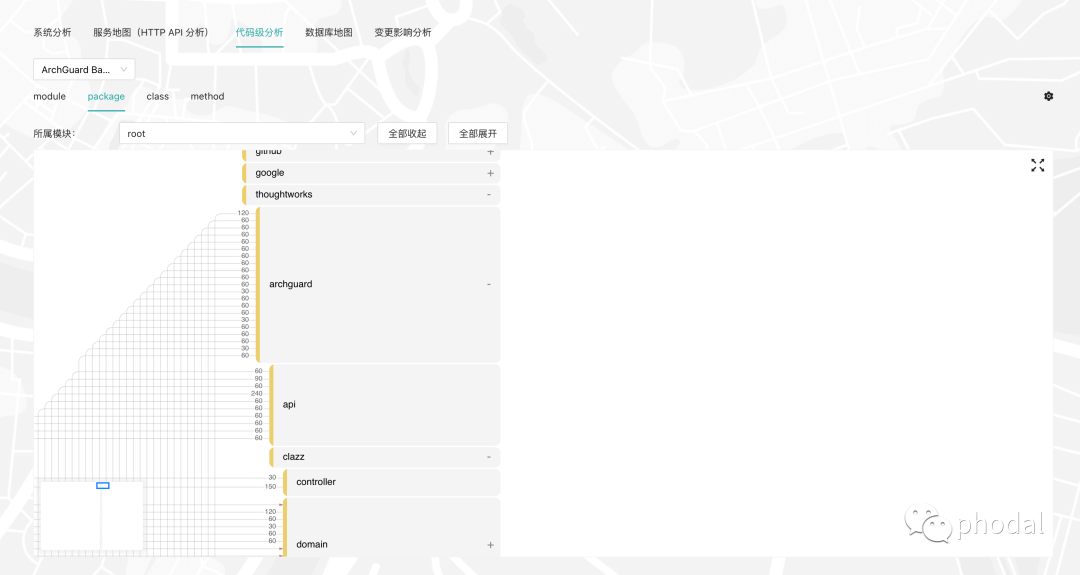

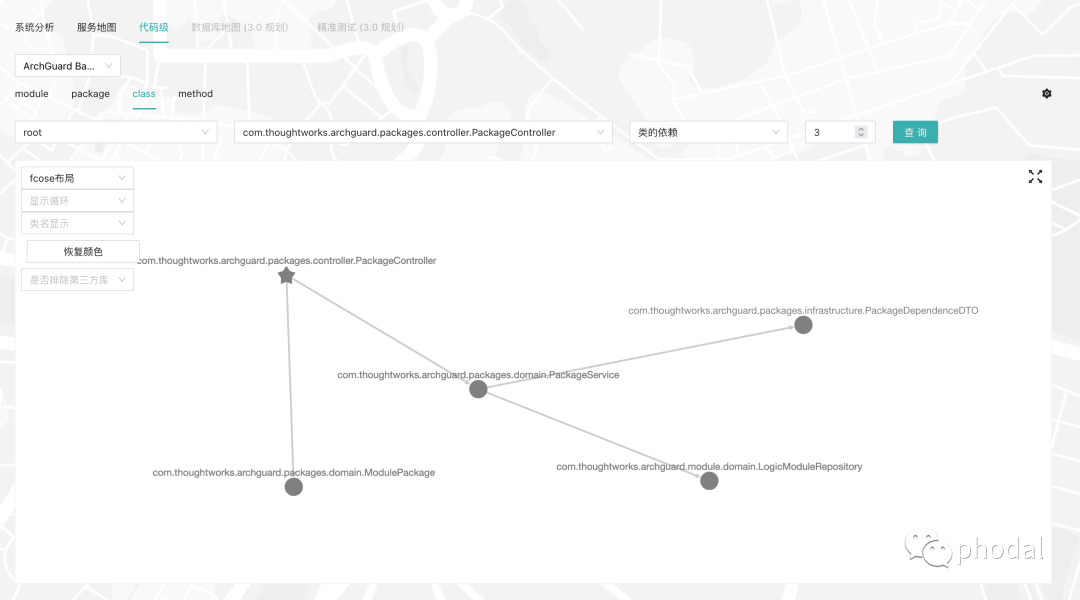

对于开发团队来说，它们可以在 ArchGuard 上查看项目的模块、包、类、方法之间的依赖关系：

变更影响分析

在结合了看板之后，ArchGuard 可以自动化地帮你查找每次代码变更潜在影响范围，自动化地帮您检测系统中的影响，让测试人员能精准地对变更进行测试：

会编译原理，就是可以这样为所欲为。

自动化技术债务管理

在配置了团队功能之后，ArchGuard 还可以

• 自动生成架构改进点

• 创建技术栈务到团队看板上

• 自动分配团队成员，追踪架构演进

这就是 ArchGuard：守护架构，放权代码。

ArchGuard 是如何达成上述功能的？

ArchGuard 内置两个代码分析引擎：Bytecode 分析 + 源码分析。

• Bytecode 分析顾名思义，就是通过分析 JVM 中的字节码，从而分析出代码中的依赖关系。

• 源码分析，即通过分析生成编译语言的语法树，产出特定的数据结构，进而对

通过，先前在 Modernizing 开源的 Chapi 代码分析引擎（https://github.com/modernizing/chapi），ArchGuard 可以支持主流的编程语言：TypeScript/JavaScript、Kotlin、Java、C# 等等。如下表所示：

再结合 ArchGuard Scanner （https://github.com/archguard/scanner）中 7 大扫描工具：

• scan_git，分析 Git 提供历史

• scan_coverage，分析代码测试覆盖率

• scan_bytecode，字节码分析

• scan_sourcecode，源码分析

• scantestbadsmell，测试代码坏问题

• collector_ci，收集 CI/CD 中的历史记录

• collector_kanban，收集看板中的历史记录

CHANGELOG 4.1.0

今天，在经过了一系列的客户验证之后，我们将 ArchGuard 开源了。如下是当前版本的 CHANGELOG：

• Bug Fixes

  • Java/Kotlin/C#/TypeScript/JavaScript 最新语法支持

  • 服务自动聚类拟合不准确

  • 服务地图线条重叠

  • 千万级别数据闪退

• Features

  • 功能扩展：架构模式推荐

  • 功能扩展：架构指标自定义配置

  • 功能扩展：视图插件接口开放

  • 功能扩展：视图多格式导出（png/pdf）

  • 添加视图：数据流转地图

  • 添加视图：组织架构映射图

  • 视图优化：目标架构偏移图

  • 添加指标：架构不稳定性

  • 添加指标：微服务调用耦合度

  • 评估优化：系统安全等级

  • 评估优化：系统可扩展性

  • 评估优化：服务化系数

  • 评估优化：目标架构拟合程度

  • 基础支持：目标架构可支持第三方工具插件化接入

  • 基础支持：更多编程语言分析支持 Python/Go/Perl/Swift

• Breaking Changes

  • Scanner 公共接口更新

欢迎到下载代码体验，GitHub：https://github.com/archguard/archguard

ArchGuard：守护架构，放权代码。
