[tensorflow] summary op 用法总结

0. 前言

• 官方教程（需要翻墙，都有中文版了）：
  • TensorBoard：可视化学习
  • TensorBoard：图的直观展示
  • TensorBoard：直方图信息中心
• TensorFlow Summary 相关API（需要翻墙)
• Github: tensorflow/tensorboard

1. 综述

• tf.summary相关API的功能就是，将定期将部分指定tensor的值保存到本地，在通过tensorboard显示。
• PS：目前见过的都是tf.summary与tensorboard配合使用，没见过分开用的……
• tf.summary与tensorboard使用流程：
  • 第一步：使用tf.summary等相关API为指定的tensor创建ops（有如下两种ops）。
    • 第一类：tf.summary.scalar等，为一个tensor创建某种类型的显示方式。
    • 第二类：tf.summary.merge_all等，将第一类ops合并在一起。
  • 第二步：通过session执行第一步获取的ops，得到一个字符串。
    • 第一步获取ops的返回值都是a scalar 'tensor' of type 'string'. Which contains a 'Summary' protobuf.
  • 第三步：通过tf.summary.FileWriter实例的add_summary方法，将第二步获取的字符串保存到本地。
  • 第四步：通过tensorboard命令启动服务，通过网页访问tensorboard页面。

例如：

tf.summary.scalar('accuracy',acc)                   #生成准确率标量图
merge_summary = tf.summary.merge_all()              #整合所有summary op
train_writer = tf.summary.FileWriter(dir,sess.graph)#生成writer实例
#......(交叉熵、优化器等定义)
for step in xrange(training_step):                  #训练循环
    train_summary = sess.run(merge_summary,feed_dict =  {...})#调用sess.run运行图，生成一步的训练过程数据
    train_writer.add_summary(train_summary,step)    #调用train_writer的add_summary方法将训练过程以及训练步数保存

2. API介绍

2.1. summary相关ops

sumamry创建的ops分两种，一类对指定tensor进行记录，一类是合并一系列summary ops。

• 对指定tensor进行记录的ops：

# 保存某个标量
def scalar(name,  # 名称，可用于TensorBoard中的series name
           tensor,   # 要记录的tensor，必须只包含一个数值
           collections=None,   # 该ops要默认添加的colletions名称，默认是GraphKeys.SUMMARIES
           family=None  # tag名字的前缀，用于Tensorboard的tab name
           ):
#例如：tf.summary.scalar('mean', mean)
#一般在画loss,accuary时会用到这个函数。

 例如：

# 保存某个tensor中所有数据的直方图
def histogram(name,  # 同scalar
              values,  # 任意维任意数据
              collections=None,  # 同scalar
              family=None # 同scalar
              ):
#例如： tf.summary.histogram('histogram', var)
#一般用来显示训练过程中变量的分布情况

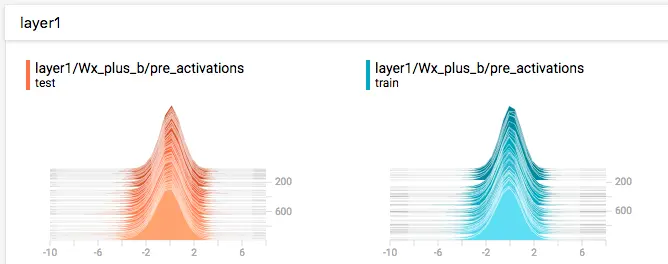

 当你想看 activations， gradients 或者 weights，bias 的分布时，可以用 tf.summary.histogram。如下图，显示了每一步的分布，越靠前面就是越新的步数的结果。

# 保存一段音频
def audio(name,  # 同scalar
          tensor,  # 必须是float32，shape可以是[batch_size, frames, channels] 或 [batch_size, frames]
          sample_rate,   # float32标量，the sample rate of the signal in hertz
          max_outputs=3,   # 最多生成的batch elements to generate audio
          collections=None,  # 同scalar
          family=None  # 同scalar
          ):
#展示训练过程中记录的音频

# 保存某张图片
def image(name, # 同scalar
          tensor,  # 可以是float32或uint8类型
                   # shape必须是[batch_size, height, width, channels]，其中channels可以是1、3、4。
                   # 如果输入的数据为float，会自动转换为uint，范围在[0, 255]。
          max_outputs=3,   # 最多保存多少张图片。
                           # 如果是1，则summary image tage是 '*name*/image'，如果大于1则是'*name*/image/0'等。
          collections=None,   # 同scalar
          family=None  # 同scalar
          ):
#输出带图像的probuf，汇总数据的图像的的形式如下： ’ tag /image/0’, ’ tag /image/1’…，如：input/image/0等。
#格式：tf.summary.image(name, tensor, max_outputs=3, collections=None)

def text(
        name,
        tensor,
        collections=None
        ):
#可以将文本类型的数据转换为tensor写入summary中：
#例如：
text = """/a/b/c\_d/f\_g\_h\_2017"""
summary_op0 = tf.summary.text('text', tf.convert_to_tensor(text))

• 合并summary ops：

# 合并inputs中所有ops
def merge(inputs,
          collections=None,
          name=None):

# 合并key指向collections中的所有summary ops
def merge_all(key=_ops.GraphKeys.SUMMARIES,
              scope=None):
#merge_all 可以将所有summary全部保存到磁盘，以便tensorboard显示。如果没有特殊要求，一般用这一句就可显示训练时的各种信息了。
#但是当你只想对特定的tensor进行summary时建议使用merge函数显式指定tensor

#merge_all用法：
tf.summary.scalar('accuracy',acc)                   #生成准确率标量图
merge_summary = tf.summary.merge_all()
train_writer = tf.summary.FileWriter(dir,sess.graph)#定义一个写入summary的目标文件，dir为写入文件地址
......(交叉熵、优化器等定义)
for step in xrange(training_step):                  #训练循环
    train_summary = sess.run(merge_summary,feed_dict =  {...})#调用sess.run运行图，生成一步的训练过程数据
    train_writer.add_summary(train_summary,step)#调用train_writer的add_summary方法将训练过程以及训练步数保存

#merge用法
tf.summary.scalar('accuracy',acc)                   #生成准确率标量图
merge_summary = tf.summary.merge([tf.get_collection(tf.GraphKeys.SUMMARIES,'accuracy'),...(其他要显示的信息)])
train_writer = tf.summary.FileWriter(dir,sess.graph)#定义一个写入summary的目标文件，dir为写入文件地址
......(交叉熵、优化器等定义)
for step in xrange(training_step):                  #训练循环
    train_summary = sess.run(merge_summary,feed_dict =  {...})#调用sess.run运行图，生成一步的训练过程数据
    train_writer.add_summary(train_summary,step)#调用train_writer的add_summary方法将训练过程以及训练步数保存

使用tf.get_collection函数筛选图中summary信息中的accuracy信息，这里的

tf.GraphKeys.SUMMARIES 是summary在collection中的标志。

当然，也可以直接：

acc_summary = tf.summary.scalar('accuracy',acc)                   #生成准确率标量图
merge_summary = tf.summary.merge([acc_summary ,...(其他要显示的信息)])  #这里的[]不可省

2.2. tf.summary.FileWriter

• 构造器

  • 完成两件功能：创建一个FileWriter实例，创建一个event文件。

  • def __init__(self,
                 logdir,
                 graph=None,  # 在这里指定Graph实例，等同于后续调用`add_graph()`函数，一般会调用sess.graph
                 max_queue=10,
                 flush_secs=120,  # 将添加的summaries保存到本地events文件的频率
                 graph_def=None,  # 缓存的summaries或者events的最大数量，大于这个数量必须写到本地文件中
                 filename_suffix=None  # event file的前缀
                 ):



• 将protobuf string保存到本地

• def add_summary(self,
                  summary,  # 要保存的summary string，即sumamry ops经过session的执行结果
                  global_step=None
                  ):



3. 官方实例

• 代码地址
• 在定义模型的过程中创建tf.summary相关ops。在创建过程中，所有summary ops会添加到tf.GraphKeys.SUMMARIES当中。
• 在模型定义结束时，定义merged = tf.summary.merge_all()ops，来集合所有summary op。其本质就是获取所有tf.GraphKeys.SUMMARIES，并合并成一个op。
• 在需要记录summary时，首先通过session执行merged操作得到一个字符串，再将该字符串通过tf.summary.FileWriter实例保存到本地。

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

import argparse
import os
import sys

import tensorflow as tf

from tensorflow.examples.tutorials.mnist import input_data

FLAGS = None


def train():
    # 读取mnist
    mnist = input_data.read_data_sets(FLAGS.data_dir,
                                      fake_data=FLAGS.fake_data)

    sess = tf.InteractiveSession()

    # 定义placeholder
    with tf.name_scope('input'):
        x = tf.placeholder(tf.float32, [None, 784], name='x-input')
        y_ = tf.placeholder(tf.int64, [None], name='y-input')

    # 对输入数据进行reshape，并进行summary.image记录
    with tf.name_scope('input_reshape'):
        image_shaped_input = tf.reshape(x, [-1, 28, 28, 1])
        tf.summary.image('input', image_shaped_input, 10)

    def weight_variable(shape):
        initial = tf.truncated_normal(shape, stddev=0.1)
        return tf.Variable(initial)

    def bias_variable(shape):
        initial = tf.constant(0.1, shape=shape)
        return tf.Variable(initial)

    def variable_summaries(var):
        # 为指定的tensor获取一系列summary
        with tf.name_scope('summaries'):
            mean = tf.reduce_mean(var)
            tf.summary.scalar('mean', mean)
            with tf.name_scope('stddev'):
                stddev = tf.sqrt(tf.reduce_mean(tf.square(var - mean)))
            tf.summary.scalar('stddev', stddev)
            tf.summary.scalar('max', tf.reduce_max(var))
            tf.summary.scalar('min', tf.reduce_min(var))
            tf.summary.histogram('histogram', var)

    def nn_layer(input_tensor, input_dim, output_dim, layer_name, act=tf.nn.relu):
        # 建立普通神经网络
        with tf.name_scope(layer_name):
            # This Variable will hold the state of the weights for the layer
            with tf.name_scope('weights'):
                weights = weight_variable([input_dim, output_dim])
                variable_summaries(weights)
            with tf.name_scope('biases'):
                biases = bias_variable([output_dim])
                variable_summaries(biases)
            with tf.name_scope('Wx_plus_b'):
                preactivate = tf.matmul(input_tensor, weights) + biases
                tf.summary.histogram('pre_activations', preactivate)
            activations = act(preactivate, name='activation')
            tf.summary.histogram('activations', activations)
            return activations

    # 搭建普通单隐层神经网络
    hidden1 = nn_layer(x, 784, 500, 'layer1')
    with tf.name_scope('dropout'):
        keep_prob = tf.placeholder(tf.float32)
        tf.summary.scalar('dropout_keep_probability', keep_prob)
        dropped = tf.nn.dropout(hidden1, keep_prob)
    y = nn_layer(dropped, 500, 10, 'layer2', act=tf.identity)

    # 计算损失函数的值，并summary
    with tf.name_scope('cross_entropy'):
        with tf.name_scope('total'):
            cross_entropy = tf.losses.sparse_softmax_cross_entropy(
                labels=y_, logits=y)
    tf.summary.scalar('cross_entropy', cross_entropy)

    # 建立优化函数
    with tf.name_scope('train'):
        train_step = tf.train.AdamOptimizer(FLAGS.learning_rate).minimize(
            cross_entropy)

    # 建立mertrics，并记录
    with tf.name_scope('accuracy'):
        with tf.name_scope('correct_prediction'):
            correct_prediction = tf.equal(tf.argmax(y, 1), y_)
        with tf.name_scope('accuracy'):
            accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))
    tf.summary.scalar('accuracy', accuracy)

    # 获取所有sumamry的集合，并建立两个FileWriter实例
    merged = tf.summary.merge_all()
    train_writer = tf.summary.FileWriter(FLAGS.log_dir + '/train', sess.graph)
    test_writer = tf.summary.FileWriter(FLAGS.log_dir + '/test')
    tf.global_variables_initializer().run()

    def feed_dict(train):
        # 获取session所需的feed_dict
        if train or FLAGS.fake_data:
            xs, ys = mnist.train.next_batch(100, fake_data=FLAGS.fake_data)
            k = FLAGS.dropout
        else:
            xs, ys = mnist.test.images, mnist.test.labels
            k = 1.0
        return {x: xs, y_: ys, keep_prob: k}

    for i in range(FLAGS.max_steps):
        if i % 10 == 0:  # 每10次记录一次测试集summary结果
            summary, acc = sess.run([merged, accuracy], feed_dict=feed_dict(False))
            test_writer.add_summary(summary, i)
            print('Accuracy at step %s: %s' % (i, acc))
        else:
            if i % 100 == 99:  # 训练
                run_options = tf.RunOptions(trace_level=tf.RunOptions.FULL_TRACE)
                run_metadata = tf.RunMetadata()
                summary, _ = sess.run([merged, train_step],
                                      feed_dict=feed_dict(True),
                                      options=run_options,
                                      run_metadata=run_metadata)
                train_writer.add_run_metadata(run_metadata, 'step%03d' % i)
                train_writer.add_summary(summary, i)
                print('Adding run metadata for', i)
            else:  # 记录训练集summary结果
                summary, _ = sess.run([merged, train_step], feed_dict=feed_dict(True))
                train_writer.add_summary(summary, i)
    train_writer.close()
    test_writer.close()


def main(_):
    # 新建log_dir路径
    if tf.gfile.Exists(FLAGS.log_dir):
        tf.gfile.DeleteRecursively(FLAGS.log_dir)
    tf.gfile.MakeDirs(FLAGS.log_dir)

    # 开始训练
    train()


if __name__ == '__main__':
    # 使用了Python自带的命令行工具
    parser = argparse.ArgumentParser()
    parser.add_argument('--fake_data', nargs='?', const=True, type=bool,
                        default=False,
                        help='If true, uses fake data for unit testing.')
    parser.add_argument('--max_steps', type=int, default=1000,
                        help='Number of steps to run trainer.')
    parser.add_argument('--learning_rate', type=float, default=0.001,
                        help='Initial learning rate')
    parser.add_argument('--dropout', type=float, default=0.9,
                        help='Keep probability for training dropout.')
    parser.add_argument(
        '--data_dir',
        type=str,
        default=os.path.join(os.getenv('TEST_TMPDIR', '/tmp'),
                             'tensorflow/mnist/input_data'),
        help='Directory for storing input data')
    parser.add_argument(
        '--log_dir',
        type=str,
        default=os.path.join(os.getenv('TEST_TMPDIR', '/tmp'),
                             'tensorflow/mnist/logs/mnist_with_summaries'),
        help='Summaries log directory')
    FLAGS, unparsed = parser.parse_known_args()

    # 执行main函数
    tf.app.run(main=main, argv=[sys.argv[0]] + unparsed)

4. 其他

4.1. 命令行执行tensorbaord

• 使用的命令就是tensorboard --logdir=/path/to/logs --port=16006。
• 可以查看tensorboard的其他参数，命令为tensorboard --helpfull

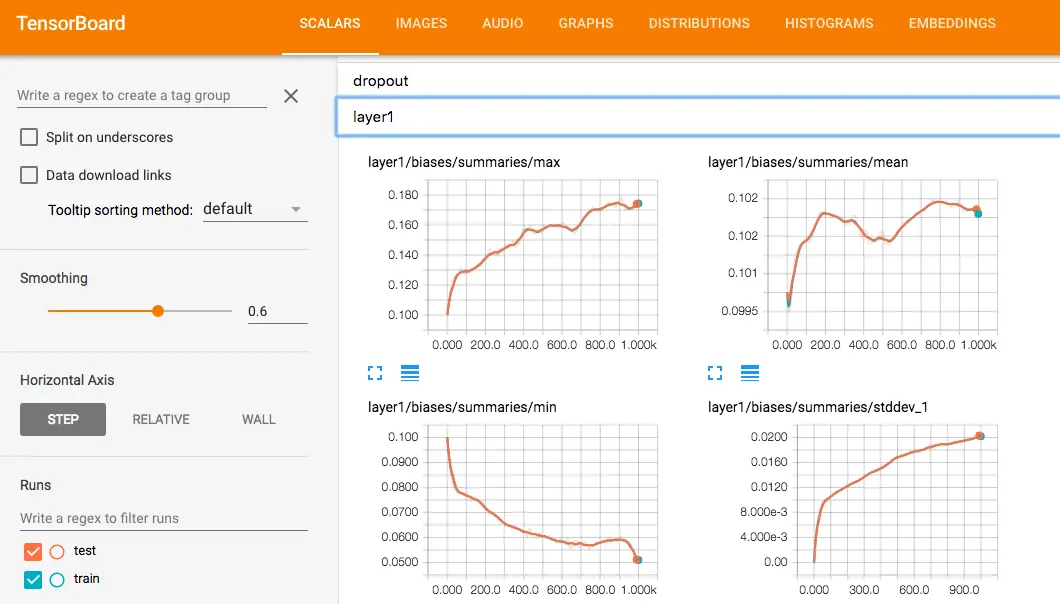

4.2. 在同一张图上显示多条曲线

• 本质就是，创建多个FileWriter实例，add_summary到logs中不同子文件夹的events文件中。
• 子文件夹的名称就是Tensorboard中曲线的name。

summary_writer = tf.summary.FileWriter(logdir+'/train', sess.graph)
summary_writer_dev = tf.summary.FileWriter(logdir+'/dev')
