程序的机器级表示：

程序编码：

C语言 ---【预处理器】---> 扩展后的C ---【编译器】---> 汇编语言 ---【汇编器】---> 二进制目标文件  ---【链接器】---> 可执行文件

对于机器级编程的两种抽象：

1. 指令集架构将程序的行为抽象成每条指令按顺序执行
2. 内存模型抽象成非常大的字节数组

机器代码可见的处理器状态：

程序计数器、整数寄存器、条件码寄存器、向量寄存器

数据格式：

字表示16位，32位双字，64位四子，不同数据类型大小不同，汇编后缀也不同

64位机器里面一个指针8个字节

访问信息

寄存器：

一个X86-64的cpu包含一组16个存储64位值的通用目的寄存器：

1. 部分指令会在寄存器中生成小于8个字节的指令，生成1个字节、2个字节的指令会保持剩下的字节不变，生成4字节数字的指令会把高位4个字节置为0。

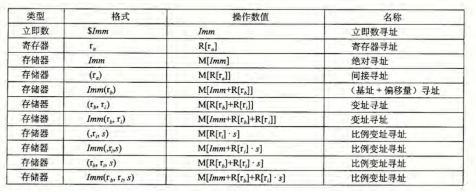

操作数：

一个指令有>=1个操作数.

三种类型：立即数、寄存器、内存引用

1. 寄存器用类似数组的R[r]来表示，寄存器名就是索引，R[r]表示寄存器存储的值
2. %rax是表示寄存器里存的值0x100，（%rax）表示内存里0x100位置处的值。
3. 64位机器里不能用32位寄存器来寻址:(%ebx)非法

数据传送指令：

MOV  S，D

前面是源操作数：立即数，寄存器里的值，内存里的值

源操作数表示的是值，如果源操作数为%rax，表示寄存器里的值，如果源操作数为(%rax)，表示间接寻址内存里的值

后面是目标操作数：寄存器、内存地址

后面是存储数据的位置，如果目标操作数为%rax，表示放到寄存器里，如果源操作数为(%rax)，表示放到间接寻址后的内存地址里。

1. Movb, movw, movl, movq表示对于操作数大小不同
2. 不能将内存里的值直接传送到内存：mov (%rax),(%rbx) （非法）
3. 一般情况下只会更新目的操作数指定的寄存器，唯一例外是movl，会把高位四字节记成0。见寄存器部分
4. movq和movabsq区别，前者只能移动32位补码数字，然后符号扩展到64位的值，后者可以以任意64位立即数作为源操作数，并且目标只能是寄存器

MOVZ S，R

小移动到大时，零扩展

转存失败重新上传取消

按照b,w,l,q应该有四个，为啥没有movlq，因为movlq的含义和movl的含义是一样的。

MOVS S，R

小移动到大时，符号扩展，高位由源操作数第一位复制得到

cltq的含义： movslq %eax, %rax

为啥都只考虑小移动到大，大会不会移动到小呢？

如果目标是内存地址，应该会以此地址为起始，往后存储，所以不存在源操作数过大

如果目前是寄存器呢，64位操作数移动到32位寄存器会发生什么？应该是低32位存储

数据传送示例

转存失败重新上传取消

这段从C到汇编的转换，帮助我们理解了指针是什么：

1. 指针在64位机器中，占8个字节，指针其实就是地址。
2. 指针变量在右边时，意思是指针指向的内存里的值，-> 对应于MOV指令中的源操作数，我们对(%rax)的理解
3. 指针变量在右边时。意思是指针指向的内存。-> 对应于MOV指令中的目标操作数，我们对(%rax)的理解
4. 在上图汇编中，把指针存在寄存器rdi里，2，3两点可以解释c语言和翻译成汇编后的含义是一致的

5、局部变量通常放在寄存器中，而不是内存，访问寄存器比内存快得多

转存失败重新上传取消

转存失败重新上传取消

再通过这个例子，我们可以认识一下&取址操作。&a的含义是取值为4的a变量他在内存中的地址。

导入和弹出栈数据：

栈是什么？栈不是什么神奇的东西，也就是内存中的某个区域。

栈指针，始终指向栈顶位置，入栈时地址减小：

转存失败重新上传取消

1、pushq和popq都是可以用mov指令+计算指令替代的。区别在于前两个指令大小只有1个字节。

2、栈可以同样当做内存来处理：movq 8(%rsp), %rdx会将第二个四字从栈中复制到寄存器rdx，为什么是第二个四字？8(%rsp)操作数值为M[R[%rsp] + 8], 取的是栈顶上方8-15个字节，即第二个四字。

算术和逻辑操作：

转存失败重新上传取消

加载有效地址（leaq）：

1. 源是内存地址（看上去是），目标是寄存器
2. 和movq的区别：

Movq (%rdx) %rax 将M[R[rdx]]的值赋给rax

Leaq (%rdx) %rax 将R[rdx]的值赋给rax

1. 由于这种特性，往往用于普通的算术操作:long t = x + 4y +12z

一元和二元操作：

转存失败重新上传取消

1. 一元操作：

只有一个操作数，这个操作数必须是寄存器或者内存（也就是必须是个地址）

表示的含义是：把这个寄存器或者内存的值中，再放入这个寄存器或者内存中

1. 二元操作：两个操作数，第一个操作数是源，可以是寄存器或者内存、立即数，这个操作数必须是寄存器或者内存（也就是必须是个地址）

表示的含义是：把这个寄存器或者内存的值中取出，和源操作数做计算，再放入这个寄存器或者内存中

移位操作：

1. 第一个数是移位量，第二个是目标操作数

表示的含义是：目标操作数的值经过移位处理后，放回目标操作数位置

1. 移位量时立即数或者单字节寄存器cl
2. 当移位量为cl时的移位规则是：对w位长的数据值进行操作，移位量由cl寄存器的低m位组成，2^m-1=w
3. 左移指令SAL和SHL相同，右边补0
4. 右移质量SAR执行算术右移（填符号位），SLR执行逻辑右移（填0）

特殊的算术操作：

转存失败重新上传取消

此图的idivq和divq的寄存器有误，看原书第三版：

imulq的两种形式：

• 二元操作：将两个64位相乘得到一个64位数，此时，仅用imulq一个操作可以同时实现有符号数和无符号数的乘法：截断后的补码的位级行为是一样的
• 如上图中，只有一个操作数，将两个64位相乘得到一个128位数，分别放在两个寄存器中

控制：

除了整数寄存器，CPU还维护着一组单个位的访问条件码寄存器：他们记录了算术或逻辑操作的属性，我们检测这些寄存器的值，就可以判断条件的真假，就是这么神奇

转存失败重新上传取消

举例而言，当我们执行一个ADD指令完成 t = a + b这个C表达式时，各个条件码寄存器都会发生变化：

转存失败重新上传取消

ZF和SF很好理解，但是CF、OF是什么意思呢，我们可以举例说明：

CF可以使用反证法：如果没有无符号溢出，t必然大于a，反之亦然

OF：有符号数加法溢出，a和b必然符号不同，所以有(a<0 == b<0), 同时如果没有溢出，t必然和a、b符号相同。

转存失败重新上传取消
