概述

一、Apache HTTP Server 与 Tomcat 的四种连接方式

  • JK
  • http_proxy
  • ajp_proxy
  • mod_cluster

四者比较：

相对于 JK 的连接方式，http_proxy、ajp_proxy、mod_cluster在配置上相对简单，灵活性也更高。但就稳定性而言就不像 JK 这样久经考验，但是随着时间的推移，使用mod_cluster的互联网网站也越来越多。

二、使用mod_cluster的好处

  • httpd workers 可动态配置

    应用服务器依赖于lifecyle事件(server startup/shutdown)通过adverties广播机制通知httpd来动态配置

  • Server端负载均衡因子计算

    通过在Server端计算负载均衡因子，本文指Tomcat负责计算，通过将计算放置在Server端，mod_cluster可以提供比proxy端更加健壮、精确的负载均衡

  • 更细粒度的web-app生命周期控制

    web-app在deploy/undeploy时，Server端会自动通知httpd去新增/删除该web-app的context路由

  • 支持多种协议（HTTP、HTTPS、AJP）

    不像mod_jk、mod_proxy、ajp_proxy模块仅支持单一协议

三、物理部署图

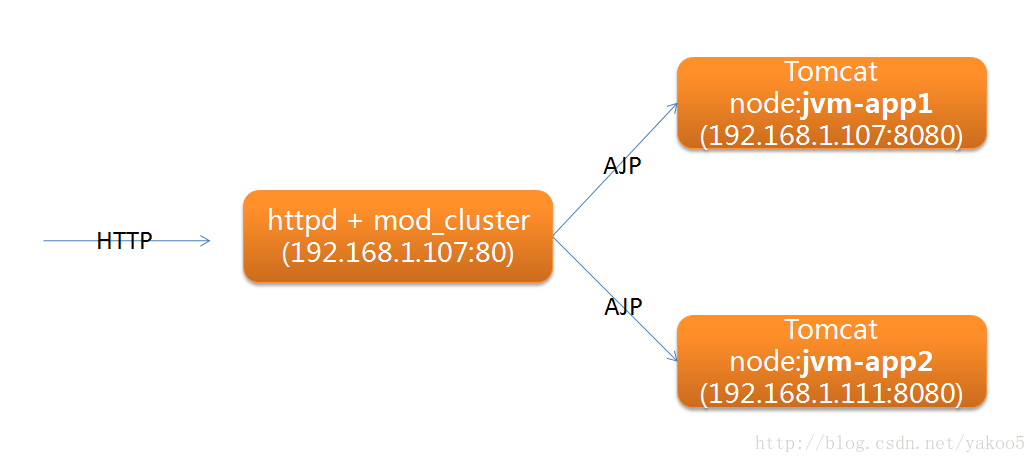

httpd+mod_cluster+tomcat部署图

四、安装文件准备

  • apache：httpd-2.2.22-win32-x86-openssl-0.9.8t.msi
  • apache mod_cluster模块：mod_cluster-1.2.6.Final-windows-x86.zip
  • tomcat：apache-tomcat-7.0.53.tar.gz
  • tomcat mod_cluster集成：mod_cluster-parent-1.2.6.Final-bin.tar.gz
  • jdk7：jdk-7u79-windows-x64.exe

注： mod_cluster模块必须与apache版本对应，否则可能造成apache无法正常启动。

五、Apache httpd mod_cluster 模块 安装配置

  • apache安装：

    直接双击下载的 httpd-2.2.22-win32-x86-openssl-0.9.8t.msi 文件安装即可，这里我们安装到 D:Apache2.2 目录下

  • 解压下载的 mod_cluster-1.2.6.Final-windows-x86.zip 文件，得到 httpd-2.2 目录，复制 httpd-2.2modules 目录下的下面4个so文件到 D:Apache2.2modules 目录下

    • mod_advertise.so
    • mod_manager.so
    • mod_proxy_cluster.so
    • mod_slotmem.so

  • 配置mod_cluster模块，在 D:Apache2.2confextra 目录下新建 http-mod_cluster.conf 配置文件，内容如下：

# Required modules

LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
LoadModule slotmem_module modules/mod_slotmem.so
LoadModule manager_module modules/mod_manager.so
LoadModule proxy_cluster_module modules/mod_proxy_cluster.so
LoadModule advertise_module modules/mod_advertise.so

Listen 192.168.1.107:6666

<VirtualHost 192.168.1.107:6666>

   <Location />
      Order deny,allow
      Deny from all
      Allow from all
   </Location>

   KeepAliveTimeout 60
   MaxKeepAliveRequests 0

   ManagerBalancerName mycluster
   ServerAdvertise On
   EnableMCPMReceive

</VirtualHost>

# 设置代理转发，将所有请求都转发至mycluster负载均衡器
ProxyPass / balancer://mycluster/

# 配置mod_cluster-manager以便通过 http://ip:port/mod_cluster-manager 访问mod_cluster管理界面
<Location /mod_cluster-manager>
    SetHandler mod_cluster-manager
    Order Deny,Allow
    Deny from all
    Allow from all
</Location>

  • 修改 D:Apache2.2confhttpd.conf 文件

    • 设置 apache 使用的IP及监听端口

      ServerName 192.168.1.107:80

    • 注释掉mod_proxy_balancer模块，因为此模块与mod_cluster相关模块不兼容


# LoadModule proxy_balancer_module modules/mod_proxy_balancer.so

    • 在 #Include /private/etc/apache2/extra/httpd-vhosts.conf 配置后增加以下配置


# mod_cluster

Include /private/etc/apache2/extra/httpd-mod_cluster.conf

  • 验证 D:Apache2.2confhttpd.conf 配置

    • cmd命令行执行以下命令：

      D:Apache2.2binhttpd.exe -t

    • 如果收到以下结果，则说明配置正确；否则，根据错误提示修正即可

      Syntax OK

  • 启动Apache服务器

    • cmd命令行执行以下命令：

      D:Apache2.2binhttpd.exe -k start

    • 如果收到以下结果，则说明已正常启动

      The Apache2.2 service is running.
] Advertise initialized for process 1764
[Sun Dec 11 18:01:37 2016] [notice] Apache/2.2.22 (Win32) mod_cluster/1.2.6.Final configured -- resuming normal operations
[Sun Dec 11 18:01:37 2016] [notice] Server built: Jan 28 2012 11:16:39
[Sun Dec 11 18:01:37 2016] [notice] Parent: Created child process 4996
[Sun Dec 11 18:01:37 2016] [notice] Child 4996: Child process is running
[Sun Dec 11 18:01:37 2016] [notice] Child 4996: Acquired the start mutex.
[Sun Dec 11 18:01:37 2016] [notice] Child 4996: Starting 64 worker threads.
[Sun Dec 11 18:01:37 2016] [notice] Child 4996: Starting thread to listen on port 6666.
[Sun Dec 11 18:01:37 2016] [notice] Child 4996: Starting thread to listen on port 80.

    • 在浏览器地址栏输入以下地址访问mod_cluster管理界面：

      http://192.168.1.107/mod_cluster-manager

    • 如果看到以下页面，则说明mod_cluster模块安装配置成功

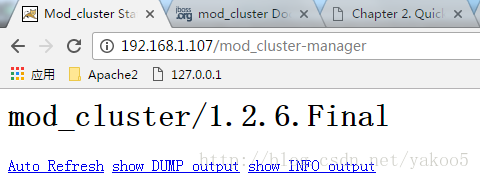

      mod_cluster-manager管理界面

六、Tomcat 与 mod_cluster 连接配置

  • Tomcat7 安装步骤：略……

  • Tomcat7 mod_cluster配置

    • 修改 %TOMCAT%confserver.xml 新增ModClusterListener

      <Listener className="org.jboss.modcluster.container.catalina.standalone.ModClusterListener" advertise="true" />

    • 修改 %TOMCAT%confserver.xml Engine元素新增jvmRoute=”jvm-app1”

      <Engine name="Catalina" defaultHost="localhost" jvmRoute="jvm-app1">

    • 注： 自mod_cluster 1.1后jvmRoute修改为可选设置，如未设置，则会自动生成一个标识，这里主要是为了区分多个tomcat实例用

  • 启动Tomcat，并查看 %TOMCAT%logscatalina.out 日志。如果发现有以下日志片段，则说明mod_cluster tomcat端配置成功

    2016-12-11 18:51:01 org.jboss.modcluster.ModClusterService init
INFO: MODCLUSTER000001: Initializing mod_cluster ${project.version}
2016-12-11 18:51:01 org.jboss.modcluster.advertise.impl.AdvertiseListenerImpl start
INFO: MODCLUSTER000032: Listening to proxy advertisements on /224.0.1.105:23364
    2016-12-11 18:51:02 org.apache.coyote.AbstractProtocol start
信息: Starting ProtocolHandler ["http-bio-8080"]
2016-12-11 18:51:02 org.apache.coyote.AbstractProtocol start
信息: Starting ProtocolHandler ["ajp-bio-8009"]
2016-12-11 18:51:02 org.apache.catalina.startup.Catalina start
信息: Server startup in 980 ms
2016-12-11 18:51:12 org.jboss.modcluster.ModClusterService connectionEstablished
INFO: MODCLUSTER000012: Catalina connector will use /192.168.1.107

  • 同理，在另外一台机器上安装配置Tomcat，但jvmRoute设置为”jvm-app2”

七、集成验证

  • 在浏览器地址栏输入 http://192.168.1.107/mod_cluster-manager 查看mod_cluster管理界面，如果看到以下页面，则说明mod_cluster模块安装配置成功

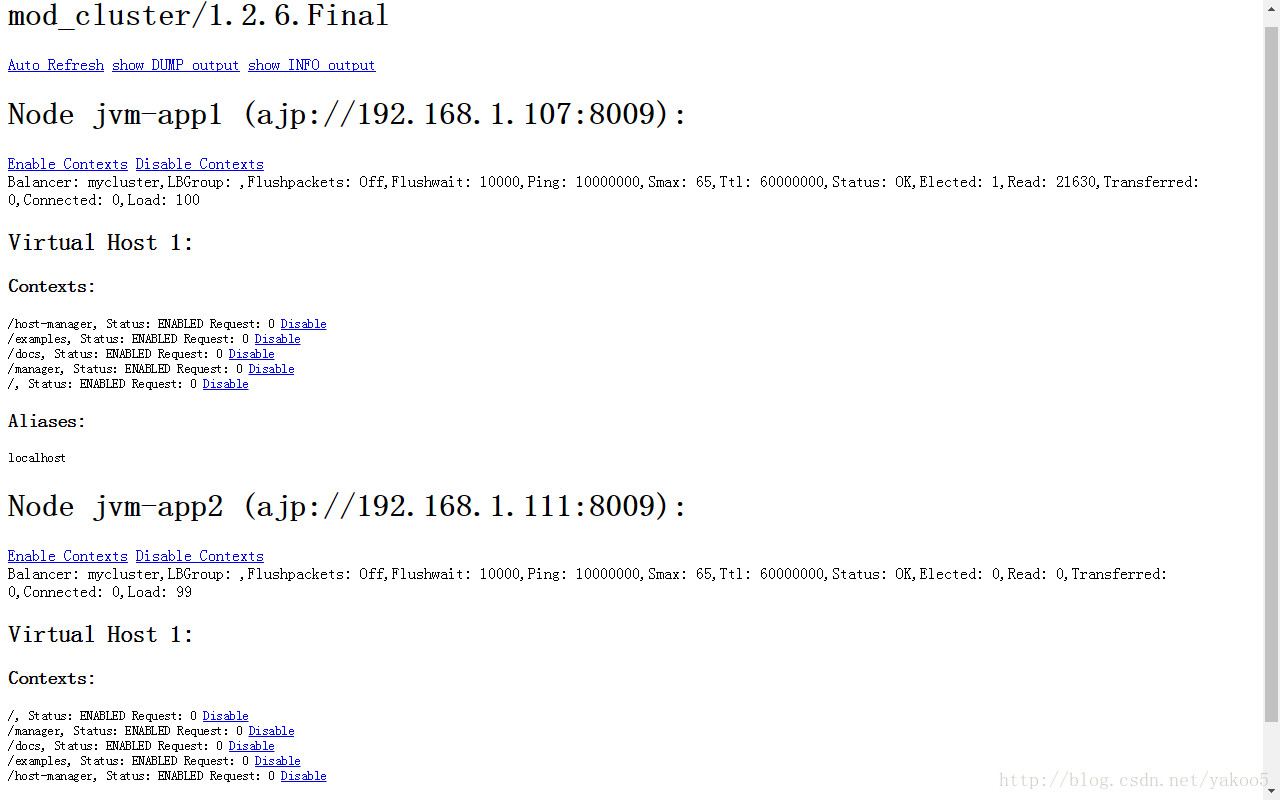

    mod_cluster-manager管理界面

  • 在浏览器地址栏输入 http://192.168.1.107，如果可以看到Tomcat7主页如下，则自此Apache通过mod_cluster模块与Tomcat集成成功。

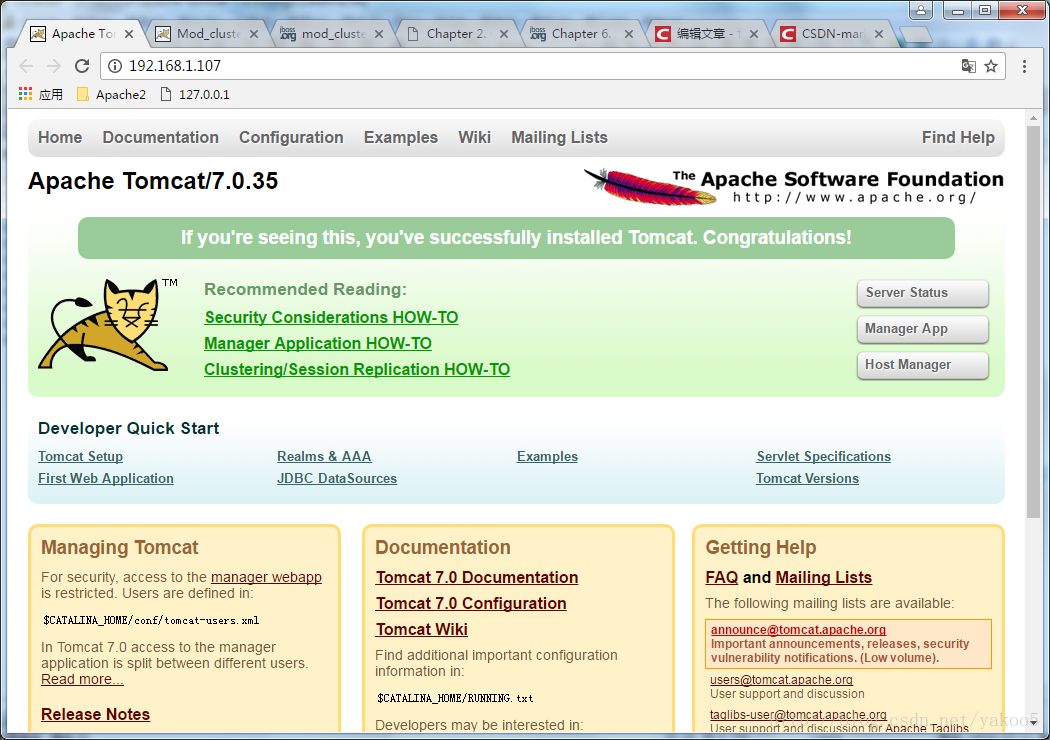

    Tomcat7主页

八、广播地址&端口变更

如：将mod_cluster模块广播地址及端口修改为224.0.1.200:60000

  • D:Apache2.2confextrahttp-mod_cluster.conf 配置如下：
# Required modules

LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
LoadModule slotmem_module modules/mod_slotmem.so
LoadModule manager_module modules/mod_manager.so
LoadModule proxy_cluster_module modules/mod_proxy_cluster.so
LoadModule advertise_module modules/mod_advertise.so

Listen 192.168.1.107:6666

<VirtualHost 192.168.1.107:6666>

   <Location />
      Order deny,allow
      Deny from all
      Allow from all
   </Location>

   KeepAliveTimeout 60
   MaxKeepAliveRequests 0

   ManagerBalancerName mycluster
   ServerAdvertise On
   # 广播地址，默认为：224.0.1.105:23364
   AdvertiseGroup 224.0.1.200:60000
   # httpd广播绑定地址端口，在主机有多IP的时绑定，默认为：0.0.0.0:23364
   AdvertiseBindAddress 224.0.1.200:60000
   EnableMCPMReceive

</VirtualHost>

# 设置代理转发，将所有请求都转发至mycluster负载均衡器
ProxyPass / balancer://mycluster/

# 配置mod_cluster-manager以便通过 http://ip:port/mod_cluster-manager 访问mod_cluster管理界面
<Location /mod_cluster-manager>
    SetHandler mod_cluster-manager
    Order Deny,Allow
    Deny from all
    Allow from all
</Location>
  • %TOMCAT%confserver.xml 配置修改如下：
 <Listener className="org.jboss.modcluster.container.catalina.standalone.ModClusterListener" advertise="true" advertiseGroupAddress="224.0.1.200" advertisePort="60000" />
 ...
 <Engine name="Catalina" defaultHost="localhost" jvmRoute="jvm-app1">
  • Tomat端更详细的配置可参考：Chapter 9. Server-side Configurantion Properteis

九、mod_cluster负载均衡跳过设置

有时候会碰到部分URL映射到其它地址的场景，这些URL就不需要走mod_cluster负载均衡，就需要跳过，这里我们使用rewrite模块重写配置，比如：把 /manager/ 开头的URL访问都映射到 http://192.168.1.111:8080/manager/ 地址。

  • 取消 D:Apache2.2confhttpd.conf 配置中的 mod_proxy_http 、mod_rewrite 模块注释，后面配置rewrite模块需要使用
LoadModule proxy_http_module modules/mod_proxy_http.so
LoadModule rewrite_module modules/mod_rewrite.so
  • D:Apache2.2confextrahttp-mod_cluster.conf 文件修改如下：
# Required modules

 LoadModule proxy_module modules/mod_proxy.so
 LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
 LoadModule slotmem_module modules/mod_slotmem.so
 LoadModule manager_module modules/mod_manager.so
 LoadModule proxy_cluster_module modules/mod_proxy_cluster.so
 LoadModule advertise_module modules/mod_advertise.so

Listen 192.168.1.107:6666

<VirtualHost 192.168.1.107:6666>

   <Location />
      Order deny,allow
      Deny from all
      Allow from all
   </Location>

   KeepAliveTimeout 60
   MaxKeepAliveRequests 0

   ManagerBalancerName mycluster
   ServerAdvertise On
   EnableMCPMReceive

</VirtualHost>

# 设置代理转发，这里为将所有请求都转发至mycluster负载均衡器
ProxyPass / balancer://mycluster/

# 通过rewrite模块设置以 /manager/开头的请求，均跳过mod_cluster负载均衡处理（需要加载mod_rewrite、mod_proxy_http模块）
RewriteEngine on
RewriteRule ^/manager/(.*) http://192.168.1.111:8080/manager/$1 [P]

# 配置mod_cluster-manager,这样才可以访问到mod_cluster-manager管理页面
<Location /mod_cluster-manager>
    SetHandler mod_cluster-manager
    Order Deny,Allow
    Deny from all
    Allow from all
</Location>

十、参考资料：

[1] . mod_cluster Documentation
[2] . mod_cluster Quick Start Guide
[3] . Server-side Configuration
[4] . Server-side Configuration Properties
[5] . 使用mod_cluster进行负载均衡初步预研
[6] . JBoss 系列二：使用Apache httpd(mod_cluster)和JBoss构架高可用集群环境
[7] . Apache HTTP Server 与 Tomcat 的三种连接方式介绍
