实验概览
BombLab提供给我们的文件非常简单，只有一个编译不了的C文件bomb.c，和一个目标代码文件bomb。当运行bomb文件时，它会要求输入6个字符串，如果其中的任何一句是错的，炸弹就会“爆炸”。我们必须利用反汇编工具逆向分析这个文件，并找到这6个字符串，从而“拆除”炸弹。
这个实验看起来就非常有趣！

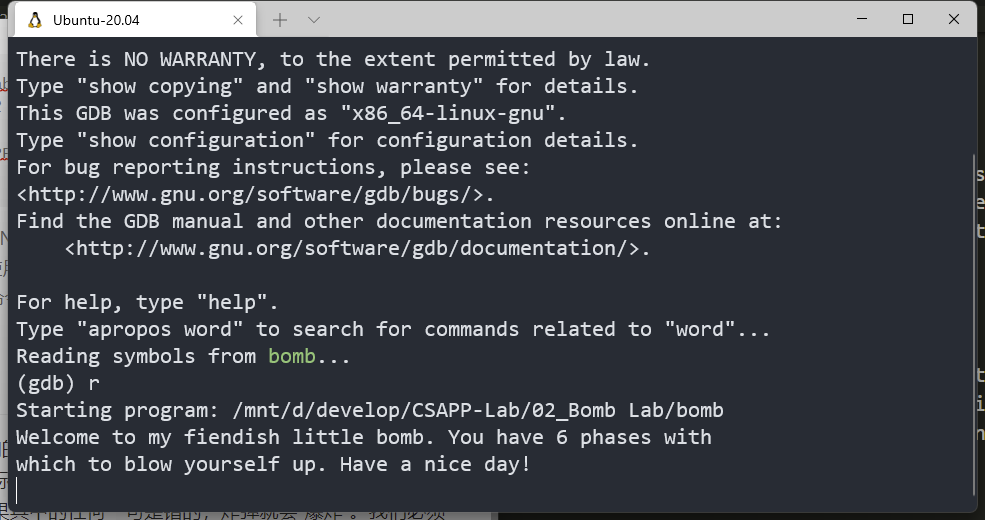

运行一下bomb文件：
提示我们输入内容，先随便输入试试！

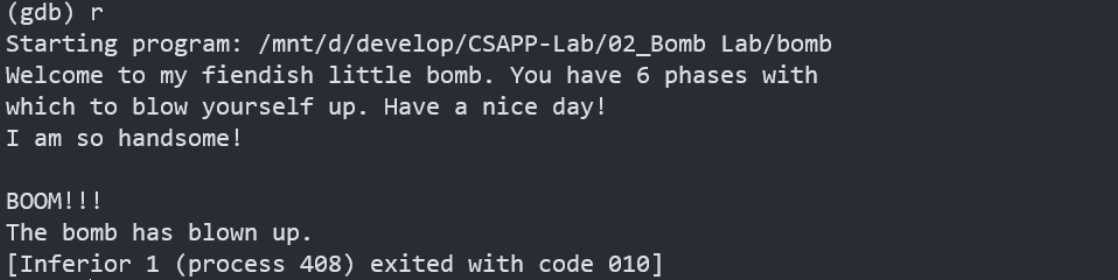

BOOM! ，炸弹果然爆炸了！接下来就要进行紧张刺激的拆弹环节了。
实验过程
bomb.c代码分析

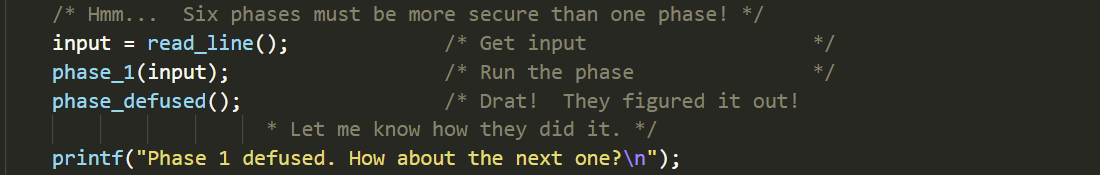

每一个phase的结构都是相同的，这里仅以phase_1为例。
前两行将我们的输入传入phase_1函数中，如果函数能成功返回，则接下来调用phase_defused函数，从字面意思理解，此时炸弹就拆除成功了。
那么炸弹什么时候爆炸呢，当然就是函数无法返回的时候了，猜测phase_1会调用一个中断程序，直接退出了程序。
所以我们的任务就是分析每一个phase_x函数，使用正确的输入，使得函数能够成功返回。
phase_1
反汇编 phase_1
使用gdb的disassemble命令反汇编phase_1
复制代码
1
2
3
4
5
6
7
8
9
10
11Dump of assembler code for function phase_1: 0x0000000000400ee0 <+0>: sub $0x8,%rsp 0x0000000000400ee4 <+4>: mov $0x402400,%esi 0x0000000000400ee9 <+9>: callq 0x401338 <strings_not_equal> 0x0000000000400eee <+14>: test %eax,%eax 0x0000000000400ef0 <+16>: je 0x400ef7 <phase_1+23> 0x0000000000400ef2 <+18>: callq 0x40143a <explode_bomb> 0x0000000000400ef7 <+23>: add $0x8,%rsp 0x0000000000400efb <+27>: retq End of assembler dump.
- 第2行，为函数分配栈帧
- 第3行，设置函数
strings_not_equal传入参数 - 第4行，调用函数
strings_not_equal，从字面意思理解，猜想如果传入字符串不同，则返回0 - 第5、6行，函数
strings_not_equal的返回值储存在%eax中，判断其是否为0，若为0，则跳至第8行，函数返回，炸弹拆除成功；若不为0，则跳至第7行 - 第7行，调用
explode_bomb函数，从字面意思理解，炸弹爆炸了。
于是，只需利用x/s指令查看0x402400位置对应内存存的字符串即可：
这句话就是phase_1了
key
Border relations with Canada have never been better.

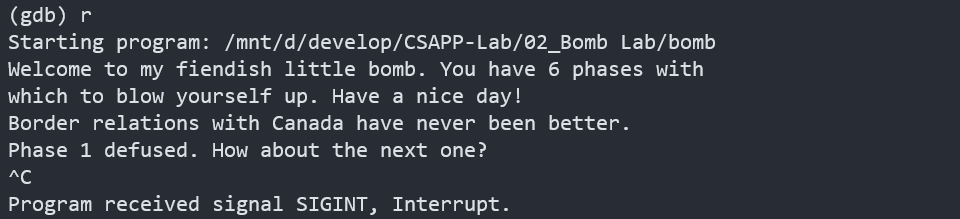

成功!
phase_2
剩下部分的phase调用与phase_1都十分类似，直接反汇编即可
反汇编phase_2
全部代码暂不放出，后面分析时再贴上，方便查看
先看前几行
复制代码
1
2
3
40x0000000000400efc <+0>: push %rbp 0x0000000000400efd <+1>: push %rbx 0x0000000000400efe <+2>: sub $0x28,%rsp
- 第1，2行，将被调用者保存寄存器的值入栈
- 第3行，分配栈帧
复制代码
1
2
30x0000000000400f02 <+6>: mov %rsp,%rsi 0x0000000000400f05 <+9>: callq 0x40145c <read_six_numbers>
- 第5，6行，将栈顶指针
%rsp传给%rsi，并作为参数调用函数read_six_numbers。从字面意思理解，本题是要我们输入6个数字。这里mov %rsp,%rsi的目的是保存caller中栈顶的位置，方便在read_six_numbers中进行改值。我们不妨反汇编read_six_numbers

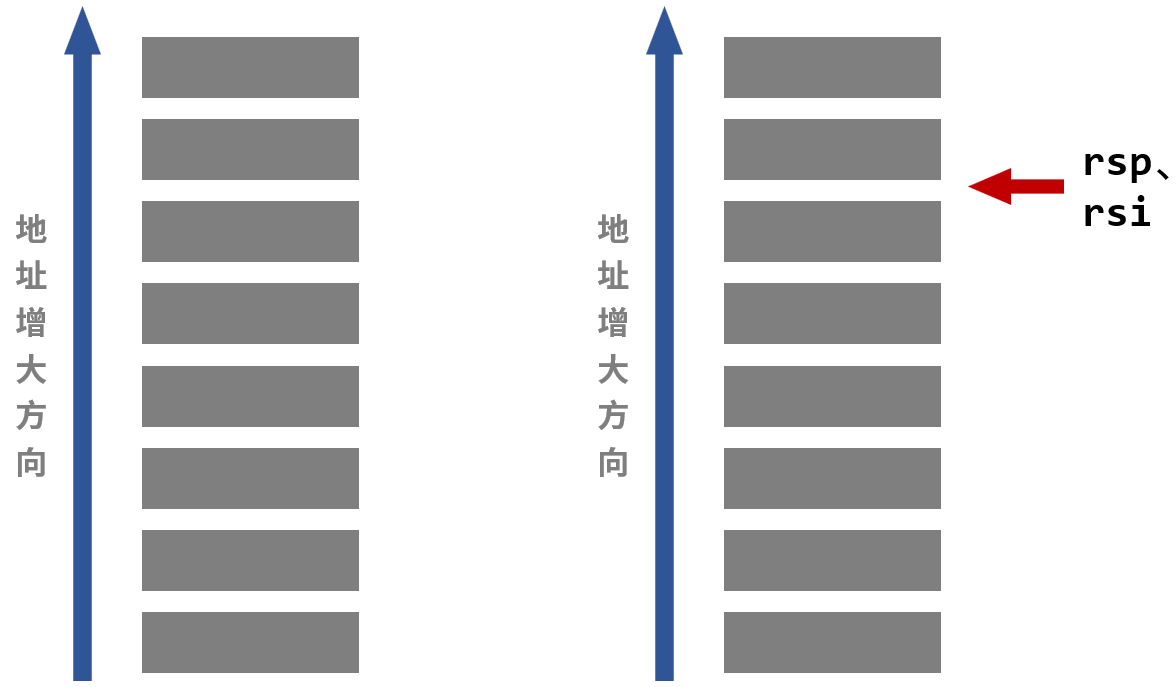

此时，栈的情况为：
反汇编read_six_numbers
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20Dump of assembler code for function read_six_numbers: 0x000000000040145c <+0>: sub $0x18,%rsp 0x0000000000401460 <+4>: mov %rsi,%rdx 0x0000000000401463 <+7>: lea 0x4(%rsi),%rcx 0x0000000000401467 <+11>: lea 0x14(%rsi),%rax 0x000000000040146b <+15>: mov %rax,0x8(%rsp) 0x0000000000401470 <+20>: lea 0x10(%rsi),%rax 0x0000000000401474 <+24>: mov %rax,(%rsp) 0x0000000000401478 <+28>: lea 0xc(%rsi),%r9 0x000000000040147c <+32>: lea 0x8(%rsi),%r8 0x0000000000401480 <+36>: mov $0x4025c3,%esi 0x0000000000401485 <+41>: mov $0x0,%eax 0x000000000040148a <+46>: callq 0x400bf0 <__isoc99_sscanf@plt> 0x000000000040148f <+51>: cmp $0x5,%eax 0x0000000000401492 <+54>: jg 0x401499 <read_six_numbers+61> 0x0000000000401494 <+56>: callq 0x40143a <explode_bomb> 0x0000000000401499 <+61>: add $0x18,%rsp 0x000000000040149d <+65>: retq End of assembler dump.

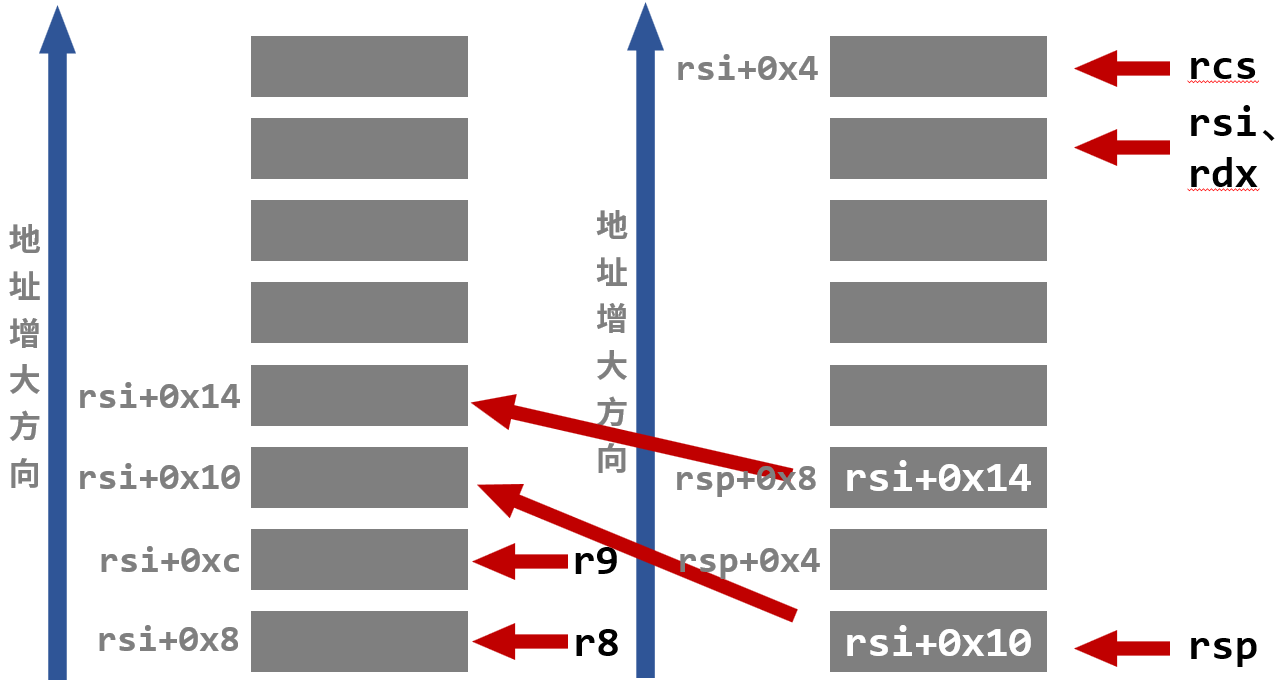

截至第10行，寄存器及栈存储内容的指向如图所示：
在这个函数中，要做到传6个参数，用来存储6个输入的数字。很明显，这里传入了6个指针，其中4个存在寄存器上，另外2个存在栈上。由于phase_2函数中的栈指针rsp与这个函数中的rsi相等，所以把所有参数存在rsi之前的位置的目的是在返回phase_2函数后，能够直接利用phase_2函数的栈指针来连续地访问这6个数字。
注意到
M[%rsp+0x4]没有用来传参数，这是为什么呢？因为通过栈传递参数时，所有的数据大小都向8的倍数对齐。

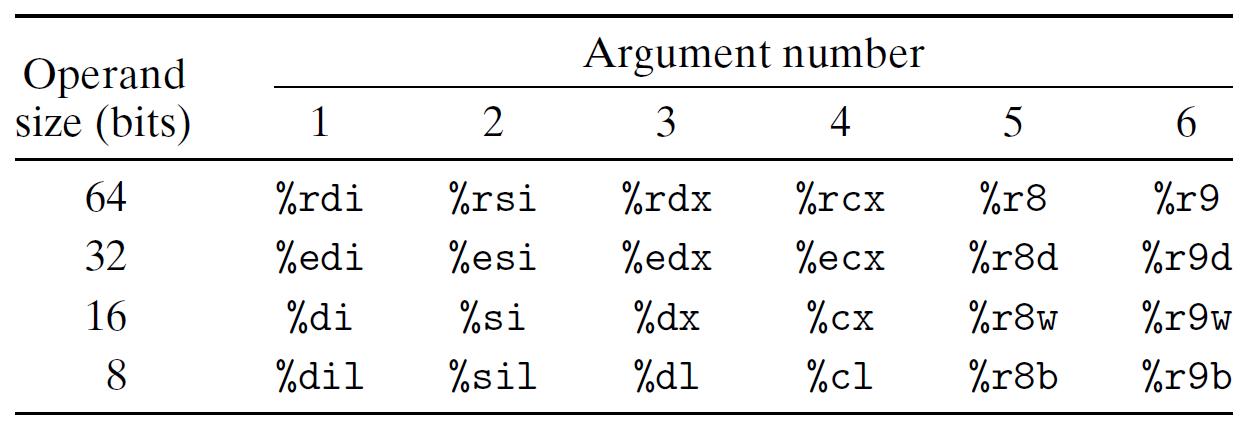

下面的问题就是如何确定这6个数字的先后位置，传递参数的寄存器使用顺序如下：
所以，我们应该输入的6个数字所在的位置就分别是：R[%rsp] R[%rsp+0x8] %rsi %rsi+0x4 %rsi+0x8 %rsi+0xc
返回phase_2函数后，利用栈顶指针调用就是： %rsp %rsp+0x4 %rsp+0x8 %rsp+0xc %rsp+0x10 %rsp+0x14
回到 phase_2
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28Dump of assembler code for function phase_2: 0x0000000000400efc <+0>: push %rbp 0x0000000000400efd <+1>: push %rbx 0x0000000000400efe <+2>: sub $0x28,%rsp 0x0000000000400f02 <+6>: mov %rsp,%rsi 0x0000000000400f05 <+9>: callq 0x40145c <read_six_numbers> 0x0000000000400f0a <+14>: cmpl $0x1,(%rsp) 0x0000000000400f0e <+18>: je 0x400f30 <phase_2+52> 0x0000000000400f10 <+20>: callq 0x40143a <explode_bomb> 0x0000000000400f15 <+25>: jmp 0x400f30 <phase_2+52> 0x0000000000400f17 <+27>: mov -0x4(%rbx),%eax 0x0000000000400f1a <+30>: add %eax,%eax 0x0000000000400f1c <+32>: cmp %eax,(%rbx) 0x0000000000400f1e <+34>: je 0x400f25 <phase_2+41> 0x0000000000400f20 <+36>: callq 0x40143a <explode_bomb> 0x0000000000400f25 <+41>: add $0x4,%rbx 0x0000000000400f29 <+45>: cmp %rbp,%rbx 0x0000000000400f2c <+48>: jne 0x400f17 <phase_2+27> 0x0000000000400f2e <+50>: jmp 0x400f3c <phase_2+64> 0x0000000000400f30 <+52>: lea 0x4(%rsp),%rbx 0x0000000000400f35 <+57>: lea 0x18(%rsp),%rbp 0x0000000000400f3a <+62>: jmp 0x400f17 <phase_2+27> 0x0000000000400f3c <+64>: add $0x28,%rsp 0x0000000000400f40 <+68>: pop %rbx 0x0000000000400f41 <+69>: pop %rbp 0x0000000000400f42 <+70>: retq End of assembler dump.
- 第7，8，9行，比较
(%rsp)与1是否相等，不相等则引爆。可知第一个数为 1 - 看第20行，第2个数存在
0x(%rsp)中，设为num_2，则(%rbx)=num_2。跳到第11行，这一行将第一个数赋值给%eax，12，13行是将其翻倍再进行同样的比较。可知第二个数为2 - 跳到第16行，得到了第三个数的地址，第17行把我迷惑了很久，
rbp和rbx肯定是不相等的，不知道这样设置的意义。继续跳到第17行，进入循环。 - 这里循环的规律是，每个数都要与上一个数的2倍相等，从而可以得到剩下的4个数分别为：4，8，16，32
key
1 2 4 8 16 32

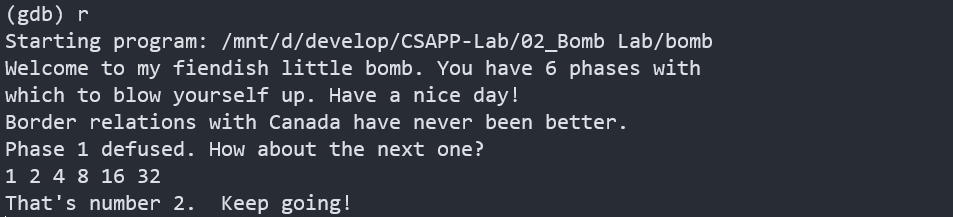

成功！
phase_3
反汇编 phase_3
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39Dump of assembler code for function phase_3: 0x0000000000400f43 <+0>: sub $0x18,%rsp 0x0000000000400f47 <+4>: lea 0xc(%rsp),%rcx 0x0000000000400f4c <+9>: lea 0x8(%rsp),%rdx 0x0000000000400f51 <+14>: mov $0x4025cf,%esi 0x0000000000400f56 <+19>: mov $0x0,%eax 0x0000000000400f5b <+24>: callq 0x400bf0 <__isoc99_sscanf@plt> 0x0000000000400f60 <+29>: cmp $0x1,%eax 0x0000000000400f63 <+32>: jg 0x400f6a <phase_3+39> 0x0000000000400f65 <+34>: callq 0x40143a <explode_bomb> 0x0000000000400f6a <+39>: cmpl $0x7,0x8(%rsp) 0x0000000000400f6f <+44>: ja 0x400fad <phase_3+106> 0x0000000000400f71 <+46>: mov 0x8(%rsp),%eax 0x0000000000400f75 <+50>: jmpq *0x402470(,%rax,8) 0x0000000000400f7c <+57>: mov $0xcf,%eax 0x0000000000400f81 <+62>: jmp 0x400fbe <phase_3+123> 0x0000000000400f83 <+64>: mov $0x2c3,%eax 0x0000000000400f88 <+69>: jmp 0x400fbe <phase_3+123> 0x0000000000400f8a <+71>: mov $0x100,%eax 0x0000000000400f8f <+76>: jmp 0x400fbe <phase_3+123> 0x0000000000400f91 <+78>: mov $0x185,%eax 0x0000000000400f96 <+83>: jmp 0x400fbe <phase_3+123> 0x0000000000400f98 <+85>: mov $0xce,%eax 0x0000000000400f9d <+90>: jmp 0x400fbe <phase_3+123> 0x0000000000400f9f <+92>: mov $0x2aa,%eax 0x0000000000400fa4 <+97>: jmp 0x400fbe <phase_3+123> 0x0000000000400fa6 <+99>: mov $0x147,%eax 0x0000000000400fab <+104>: jmp 0x400fbe <phase_3+123> 0x0000000000400fad <+106>: callq 0x40143a <explode_bomb> 0x0000000000400fb2 <+111>: mov $0x0,%eax 0x0000000000400fb7 <+116>: jmp 0x400fbe <phase_3+123> 0x0000000000400fb9 <+118>: mov $0x137,%eax 0x0000000000400fbe <+123>: cmp 0xc(%rsp),%eax 0x0000000000400fc2 <+127>: je 0x400fc9 <phase_3+134> 0x0000000000400fc4 <+129>: callq 0x40143a <explode_bomb> 0x0000000000400fc9 <+134>: add $0x18,%rsp 0x0000000000400fcd <+138>: retq End of assembler dump.
这道题与上道题非常类似。
- 首先看第5行，查看
0x4025cf位置的内容。可以知道，要求传入2个数字
- 由上道题的启法，第2，3，4行就指明了两个数字的位置分别在栈空间
%rsp+0x8和%rsp+0xc。 - 第8，9，10行属于程序健壮性的考虑，判断是否输入了两个数字，否则直接引爆
- 第11，12行，说明了第一个数字应该小于等于7
- 第14行，要求跳到内存
0x402470(,%rax,8)里面存的位置。rax指向的内存此时存的就是第1个数，我们只知道这个数时小于等于7的，这里随便假设其为 1 试试！那么接下来就要跳到内存0x402478中的地址 - 查看内存
0x402478中的内容：
- 所以，下面就跳到
0x0000000000400fb9对应代码，也就是第32行，结合第33行知，第二个数字为 7 + 3 × 16 + 1 × 1 6 2 = 311 7+3times 16+1times 16^2=311 7+3×16+1×162=311，于是得到key: 1 311
发现成功了！
- 再试试设第1个数为2，则接下来跳转到
0x0000000000400f83，即第17行，则第2个数为707。于是得到key: 2 707, 同样成功了！
key
phase_3的含金量远远不如不如phase_2，可能是为了让我们在拆弹中途轻松一下。
这道题的亮点在于其开放性，第一个数可以取0到7中的任意一个，根据第一个数的情况来确定第二个数，所以最后能够通过的答案有8组，不一一列举了。
phase_4
反汇编 phase_4
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25Dump of assembler code for function phase_4: 0x000000000040100c <+0>: sub $0x18,%rsp 0x0000000000401010 <+4>: lea 0xc(%rsp),%rcx 0x0000000000401015 <+9>: lea 0x8(%rsp),%rdx 0x000000000040101a <+14>: mov $0x4025cf,%esi 0x000000000040101f <+19>: mov $0x0,%eax 0x0000000000401024 <+24>: callq 0x400bf0 <__isoc99_sscanf@plt> 0x0000000000401029 <+29>: cmp $0x2,%eax 0x000000000040102c <+32>: jne 0x401035 <phase_4+41> 0x000000000040102e <+34>: cmpl $0xe,0x8(%rsp) 0x0000000000401033 <+39>: jbe 0x40103a <phase_4+46> 0x0000000000401035 <+41>: callq 0x40143a <explode_bomb> 0x000000000040103a <+46>: mov $0xe,%edx 0x000000000040103f <+51>: mov $0x0,%esi 0x0000000000401044 <+56>: mov 0x8(%rsp),%edi 0x0000000000401048 <+60>: callq 0x400fce <func4> 0x000000000040104d <+65>: test %eax,%eax 0x000000000040104f <+67>: jne 0x401058 <phase_4+76> 0x0000000000401051 <+69>: cmpl $0x0,0xc(%rsp) 0x0000000000401056 <+74>: je 0x40105d <phase_4+81> 0x0000000000401058 <+76>: callq 0x40143a <explode_bomb> 0x000000000040105d <+81>: add $0x18,%rsp 0x0000000000401061 <+85>: retq End of assembler dump.
- 这道题代码风格与前两题也非常相似，查看第5行知，依旧是读入两个数字，设第一个数字为
num1，第二个数字为num2。其中num1存在(%rsp+0x8)中，num2存在(%rsp+0xc)中。 - 第10，11行，若 n u m 1 ≤ 14 num1 leq 14 num1≤14，则继续，否则爆炸
- 第13，14，15，16行，分别设置参数
(%edx) = 0xe，(%esi) = 0x0，(%edi) = num1之后调用函数func4 - 第17行，要看到调用完
func4函数后，func4的返回值存在%eax中，只有(%eax)=0也就是func4的返回值为0，才能拆除炸弹。 - 第19行，只有
(%rsp+0xc)=0才能拆除炸弹，因此num2 = 0
反汇编func4
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25Dump of assembler code for function func4: 0x0000000000400fce <+0>: sub $0x8,%rsp 0x0000000000400fd2 <+4>: mov %edx,%eax 0x0000000000400fd4 <+6>: sub %esi,%eax 0x0000000000400fd6 <+8>: mov %eax,%ecx 0x0000000000400fd8 <+10>: shr $0x1f,%ecx 0x0000000000400fdb <+13>: add %ecx,%eax 0x0000000000400fdd <+15>: sar %eax 0x0000000000400fdf <+17>: lea (%rax,%rsi,1),%ecx 0x0000000000400fe2 <+20>: cmp %edi,%ecx 0x0000000000400fe4 <+22>: jle 0x400ff2 <func4+36> 0x0000000000400fe6 <+24>: lea -0x1(%rcx),%edx 0x0000000000400fe9 <+27>: callq 0x400fce <func4> 0x0000000000400fee <+32>: add %eax,%eax 0x0000000000400ff0 <+34>: jmp 0x401007 <func4+57> 0x0000000000400ff2 <+36>: mov $0x0,%eax 0x0000000000400ff7 <+41>: cmp %edi,%ecx 0x0000000000400ff9 <+43>: jge 0x401007 <func4+57> 0x0000000000400ffb <+45>: lea 0x1(%rcx),%esi 0x0000000000400ffe <+48>: callq 0x400fce <func4> 0x0000000000401003 <+53>: lea 0x1(%rax,%rax,1),%eax 0x0000000000401007 <+57>: add $0x8,%rsp 0x000000000040100b <+61>: retq End of assembler dump.
这是一个递归调用的函数，我们写出它的C语言代码：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13int func4 ( int edi, int esi, int edx )//初始值:edi=num1,esi=0x0,edx=0xe {// 返回值为eax eax = edx - esi; //3、4行 eax = (eax + (eax >> 31)) >> 1; //5-8行 ecx = eax + exi; //9行 if(edi < ecx) return 2 * func4(edi, esi, edx - 1); //14行 else if (edi > ecx) return 2 * func4(edi, esi + 1, edx) + 1; //21行 else return 0; }
根据3，4，5行，容易求得eax=0x7，要进入返回0的分区，则edi=eax=0x7，所以num1=7
key
7 0
成功！
phase_5
反汇编phase_5
这里不将全部代码放出，我们分块分析
Part 1
复制代码
1
2
3
4
5
6
7
8
9
10
110x0000000000401062 <+0>: push %rbx 0x0000000000401063 <+1>: sub $0x20,%rsp 0x0000000000401067 <+5>: mov %rdi,%rbx 0x000000000040106a <+8>: mov %fs:0x28,%rax 0x0000000000401073 <+17>: mov %rax,0x18(%rsp) 0x0000000000401078 <+22>: xor %eax,%eax 0x000000000040107a <+24>: callq 0x40131b <string_length> 0x000000000040107f <+29>: cmp $0x6,%eax 0x0000000000401082 <+32>: je 0x4010d2 <phase_5+112> 0x0000000000401084 <+34>: callq 0x40143a <explode_bomb>
- 第3行，
%rdi是用来传递参数的第一个寄存器，猜测此时我们输入的字符串就存在(%rdi)中，该行将其值赋给了%rbx - 第4，5行，把
fs段偏移0x28的一个数据储存到%rsp+0x18处，这是为了防止缓存区溢出。 - 第6行，自己与自己异或，清零。
- 第7-10行，比较我们输入的字符串长度是否为6，否则爆炸。说明此题要求输入一个长度为6的字符串。接下来跳到
0x4010d2处的代码
复制代码
1
2
30x00000000004010d2 <+112>: mov $0x0,%eax 0x00000000004010d7 <+117>: jmp 0x40108b <phase_5+41>
- 清空
(%eax)后跳至d7处，接下来作为part2部分讲解
Part 2
复制代码
1
2
3
4
5
6
7
8
9
100x000000000040108b <+41>: movzbl (%rbx,%rax,1),%ecx 0x000000000040108f <+45>: mov %cl,(%rsp) 0x0000000000401092 <+48>: mov (%rsp),%rdx 0x0000000000401096 <+52>: and $0xf,%edx 0x0000000000401099 <+55>: movzbl 0x4024b0(%rdx),%edx 0x00000000004010a0 <+62>: mov %dl,0x10(%rsp,%rax,1) 0x00000000004010a4 <+66>: add $0x1,%rax 0x00000000004010a8 <+70>: cmp $0x6,%rax 0x00000000004010ac <+74>: jne 0x40108b <phase_5+41>
这段代码是一个循环
(%eax)在跳转前已经被清空了，从第7，8两行可以看出，(%rax)是计数变量，在每次循环后+1，直到等于6时跳出循环。- 先看第一轮循环。第1行，
%rbx中存放着我们输入的字符串的地址，此时(%rax)=0x0，因此%ecx就存放着字符串的第一个字符，设六个字符分别为ch[0],ch[1],ch[2],ch[3],ch[4],ch[5]，则每轮循环到这里，(%ecx)=ch[(%rax)] - 第3-4行，
%cl是%ecx的低八位，一直到第4行，与操作的目的就是只取(%ecx)的最低四位 - 第5行，这里给了一个内存地址，我们先查看一下：
得到字符串：
maduiersnfotvbylSo you think you can stop the bomb with ctrl-c, do you?
-
第5行是将
%edx的值修改为0x4024b0(%rdx)位置的字符。换句话说，(%rdx)在这里起到了索引的作用，比如(%rdx)=0x1，就是将a字符传给%edx -
后面是将上一句的得到的字符传入栈中保存，
(%rax)同样作为栈的索引，第一个字符就储存在(%rsp+0x10)
我尝试写出这段循环的伪代码：
复制代码
1
2
3
4
5
6
7
8
9string s = "maduiersnfotvbyl" for(int rax = 0; rax < 6; rax++) { ecx = ch[rax]; //取输入字符串的第rax个字符 edx = ecx & 0xf; //取第rax个字符ASCII码的最低四位 edx = s[edx]; //取给定内存中字符串的第edx个字符 rsp[16+rax] = edx; //edx -> 栈 }
-
退出循环时，栈上从
(%rsp+0x10)开始按顺序存储着6个索引到的字符 -
循环结束后的代码作为
Part 3讲解
Part 3
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
190x00000000004010ae <+76>: movb $0x0,0x16(%rsp) 0x00000000004010b3 <+81>: mov $0x40245e,%esi 0x00000000004010b8 <+86>: lea 0x10(%rsp),%rdi 0x00000000004010bd <+91>: callq 0x401338 <strings_not_equal> 0x00000000004010c2 <+96>: test %eax,%eax 0x00000000004010c4 <+98>: je 0x4010d9 <phase_5+119> 0x00000000004010c6 <+100>: callq 0x40143a <explode_bomb> 0x00000000004010cb <+105>: nopl 0x0(%rax,%rax,1) 0x00000000004010d0 <+110>: jmp 0x4010d9 <phase_5+119> 0x00000000004010d2 <+112>: mov $0x0,%eax 0x00000000004010d7 <+117>: jmp 0x40108b <phase_5+41> 0x00000000004010d9 <+119>: mov 0x18(%rsp),%rax 0x00000000004010de <+124>: xor %fs:0x28,%rax 0x00000000004010e7 <+133>: je 0x4010ee <phase_5+140> 0x00000000004010e9 <+135>: callq 0x400b30 <__stack_chk_fail@plt> 0x00000000004010ee <+140>: add $0x20,%rsp 0x00000000004010f2 <+144>: pop %rbx 0x00000000004010f3 <+145>: retq
- 第2行，查看
0x40245e位置内存的内容
- 接下来就是调用
strings_not_equal函数，判断栈上的六个字符与这6个字符是否相等。操作与phase_1相同。 - 做到这里，离胜利只差一步之遥。
key
**先捋一捋思路：**由part3可知，最后返回的字符应该是flyers。而这6个字符是怎么得来的呢？由part2，是通过取我们输入六个字符的ASCII码的低四位作为索引值，查找maduiersnfotvbyl里的字符组成的。
maduiersnfotvbyl中f为第9位，l为第15位，y第14位，e第5位，r第6位，s第7位
也就是说，我们需要输入6个字符，使它们ASCII码低四位分别是：1001, 1111, 1110, 0101, 0110, 0111
由a的ASCII码为01100001，即可定位到6个字符分别为：ionuvw
成功！
由于只限制了ASCII的低4位，所以本题的答案也不止一个，不再一一列举了。
phase_6
反汇编phase_6
phase_6的代码非常长，这里将代码分成6块分别分析
Part 1
复制代码
1
2
3
4
5
6
7
8
9
100x00000000004010f4 <+0>: push %r14 0x00000000004010f6 <+2>: push %r13 0x00000000004010f8 <+4>: push %r12 0x00000000004010fa <+6>: push %rbp 0x00000000004010fb <+7>: push %rbx 0x00000000004010fc <+8>: sub $0x50,%rsp 0x0000000000401100 <+12>: mov %rsp,%r13 0x0000000000401103 <+15>: mov %rsp,%rsi 0x0000000000401106 <+18>: callq 0x40145c <read_six_numbers>
- 前几行是保存参数，分配栈帧
- 看到
read_six_numbers，有没有很眼熟的感觉？我们在phase_2中已经详细分析并画了图。这个函数调用的结果是调用者的栈上按顺序存储输入的6个数
返回后，栈及指针情况为：
Part 2
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
230x000000000040110b <+23>: mov %rsp,%r14 0x000000000040110e <+26>: mov $0x0,%r12d 0x0000000000401114 <+32>: mov %r13,%rbp 0x0000000000401117 <+35>: mov 0x0(%r13),%eax 0x000000000040111b <+39>: sub $0x1,%eax 0x000000000040111e <+42>: cmp $0x5,%eax 0x0000000000401121 <+45>: jbe 0x401128 <phase_6+52> 0x0000000000401123 <+47>: callq 0x40143a <explode_bomb> 0x0000000000401128 <+52>: add $0x1,%r12d 0x000000000040112c <+56>: cmp $0x6,%r12d 0x0000000000401130 <+60>: je 0x401153 <phase_6+95> 0x0000000000401132 <+62>: mov %r12d,%ebx 0x0000000000401135 <+65>: movslq %ebx,%rax 0x0000000000401138 <+68>: mov (%rsp,%rax,4),%eax 0x000000000040113b <+71>: cmp %eax,0x0(%rbp) 0x000000000040113e <+74>: jne 0x401145 <phase_6+81> 0x0000000000401140 <+76>: callq 0x40143a <explode_bomb> 0x0000000000401145 <+81>: add $0x1,%ebx 0x0000000000401148 <+84>: cmp $0x5,%ebx 0x000000000040114b <+87>: jle 0x401135 <phase_6+65> 0x000000000040114d <+89>: add $0x4,%r13 0x0000000000401151 <+93>: jmp 0x401114 <phase_6+32>
- 第5，6，7行，
(%eax)=num[0]，由 n u m [ 0 ] − 1 ≤ 5 num[0]-1le 5 num[0]−1≤5 知num[0]不大于6 - 先看21，22行，意识到这里有一个大循环，每次将
(%r13)加4，之后回到第3行，(%r13)赋给了(%eax)，这时，(%eax)=num[1]；再有后面的判断知，对任意i，都有num[i]不大于6 - 9，10，11，12行给出了退出大循环的条件，就是6个数字全部遍历到
- 注意18，19，20行，这里又有一个循环，是为了判断数组元素是否相等
写出Part 2的C语言代码如下
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18//为了简化代码，将指针转化为数组索引 r14 = 0; r13 = 0; r12d = 0; while(1){ //第3行 rbp = r13; if(num[r13] - 1 > 5) //第4,5,6行 goto bomb; r12d++; if(r12d == 6) //第10行 break; for(ebx = r12d; ebx <= 5; ebx++){ //第14行 if(num[ebx] == num[rbp]) //第13,14,15行 goto bomb; } r13++; }
- 可见，这部分代码给输入数字提了两个要求：
- 每个数字不大于6
- 数字互不相同
Part 3
复制代码
1
2
3
4
5
6
7
8
9
100x0000000000401153 <+95>: lea 0x18(%rsp),%rsi 0x0000000000401158 <+100>: mov %r14,%rax 0x000000000040115b <+103>: mov $0x7,%ecx 0x0000000000401160 <+108>: mov %ecx,%edx 0x0000000000401162 <+110>: sub (%rax),%edx 0x0000000000401164 <+112>: mov %edx,(%rax) 0x0000000000401166 <+114>: add $0x4,%rax 0x000000000040116a <+118>: cmp %rsi,%rax 0x000000000040116d <+121>: jne 0x401160 <phase_6+108>
这又是一段循环，但是比Part 2简单得多。话不多说，直接写出C语言代码
复制代码
1
2
3
4
5
6rsi = 7; for(rax = 0; rax != rsi; rax++) { num[rax] = 7 - num[rax]; }
也就是对输入的数字进行了一波简单变换。为了方便描述，假设变换后的数字为n[i]。易知，n[0]-n[5]是数字1-6的一个组合。
Part 4
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
190x000000000040116f <+123>: mov $0x0,%esi 0x0000000000401174 <+128>: jmp 0x401197 <phase_6+163> 0x0000000000401176 <+130>: mov 0x8(%rdx),%rdx 0x000000000040117a <+134>: add $0x1,%eax 0x000000000040117d <+137>: cmp %ecx,%eax 0x000000000040117f <+139>: jne 0x401176 <phase_6+130> 0x0000000000401181 <+141>: jmp 0x401188 <phase_6+148> 0x0000000000401183 <+143>: mov $0x6032d0,%edx 0x0000000000401188 <+148>: mov %rdx,0x20(%rsp,%rsi,2) 0x000000000040118d <+153>: add $0x4,%rsi 0x0000000000401191 <+157>: cmp $0x18,%rsi 0x0000000000401195 <+161>: je 0x4011ab <phase_6+183> 0x0000000000401197 <+163>: mov (%rsp,%rsi,1),%ecx 0x000000000040119a <+166>: cmp $0x1,%ecx 0x000000000040119d <+169>: jle 0x401183 <phase_6+143> 0x000000000040119f <+171>: mov $0x1,%eax 0x00000000004011a4 <+176>: mov $0x6032d0,%edx 0x00000000004011a9 <+181>: jmp 0x401176 <phase_6+130>
- 第13行，
%ecx=n[0]，接着判断其与1大小关系，由于n[0]不小于1，所以这步判断相当于：若n[0]等于1，跳到第8行 - 第8行这里，给了一个地址，我们查看一下：

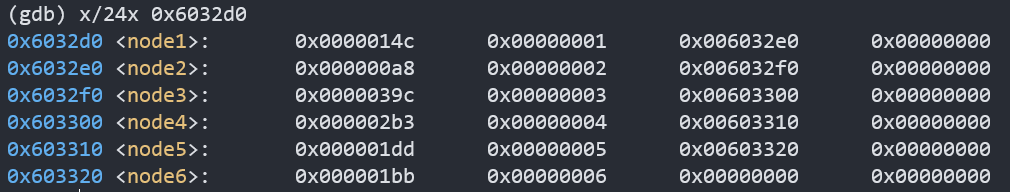

这实际上是一个链表，每个结点的结构如下：
复制代码
1
2
3
4
5
6
7struct node{ int val; int number; node* next; } // node[1]->next = node[2],...以此类推
-
第9行，此时
(%rdx)指向的就是第一个节点，把它放到(%rsp+0x20)的位置 -
返回上一步，如果
n[0]不等于1，在3-6行有一个循环。我们写出它的C语言代码
复制代码
1
2
3
4
5
6//ecx = n[i] *rdx = node[1]; //17行 for(eax = 1; eax != ecx; eax ++){ rdx = rdx -> next; //第3行 }
-
可见这一步的目的是移动指针，找到对应的结点，移动多少位呢？显然是移动
n[i]-1位，换句话说，这一步找到node[n[i]]位置的结点 -
第8行，将结点压栈，继续循环，对另外5个数字进行同样操作。到了这里我们就可以理解
Part 4的操作了，它是通过我们输入的六个数字分别作为索引对链表进行重排。

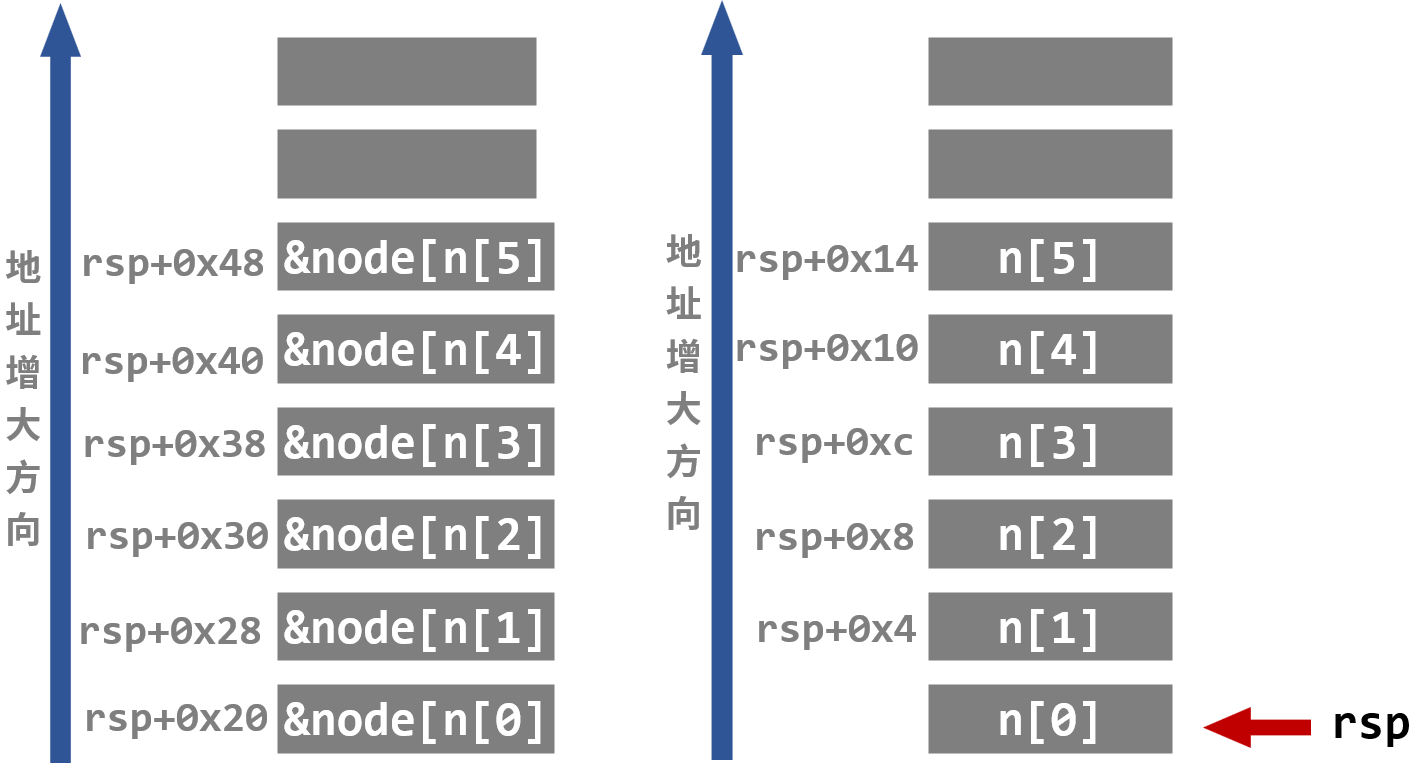

该步完成后，栈的情况如下：
Part 5
复制代码
1
2
3
4
5
6
7
8
9
10
11
120x00000000004011ab <+183>: mov 0x20(%rsp),%rbx 0x00000000004011b0 <+188>: lea 0x28(%rsp),%rax 0x00000000004011b5 <+193>: lea 0x50(%rsp),%rsi 0x00000000004011ba <+198>: mov %rbx,%rcx 0x00000000004011bd <+201>: mov (%rax),%rdx 0x00000000004011c0 <+204>: mov %rdx,0x8(%rcx) 0x00000000004011c4 <+208>: add $0x8,%rax 0x00000000004011c8 <+212>: cmp %rsi,%rax 0x00000000004011cb <+215>: je 0x4011d2 <phase_6+222> 0x00000000004011cd <+217>: mov %rdx,%rcx 0x00000000004011d0 <+220>: jmp 0x4011bd <phase_6+201>
这是一个循环，由于指针关系过于繁琐，我在这里重构了一个与它同功能的C语言代码
复制代码
1
2
3
4for(int i = 0, j = 1; j <= 5; i++, j++){ node[n[i]].next = node[n[j]]; }
这段代码的意图很明显，按栈内链表结点的位置顺序重排单链表
Part 6
胜利已经近在咫尺啦！
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
180x00000000004011d2 <+222>: movq $0x0,0x8(%rdx) 0x00000000004011da <+230>: mov $0x5,%ebp 0x00000000004011df <+235>: mov 0x8(%rbx),%rax 0x00000000004011e3 <+239>: mov (%rax),%eax 0x00000000004011e5 <+241>: cmp %eax,(%rbx) 0x00000000004011e7 <+243>: jge 0x4011ee <phase_6+250> 0x00000000004011e9 <+245>: callq 0x40143a <explode_bomb> 0x00000000004011ee <+250>: mov 0x8(%rbx),%rbx 0x00000000004011f2 <+254>: sub $0x1,%ebp 0x00000000004011f5 <+257>: jne 0x4011df <phase_6+235> 0x00000000004011f7 <+259>: add $0x50,%rsp 0x00000000004011fb <+263>: pop %rbx 0x00000000004011fc <+264>: pop %rbp 0x00000000004011fd <+265>: pop %r12 0x00000000004011ff <+267>: pop %r13 0x0000000000401201 <+269>: pop %r14 0x0000000000401203 <+271>: retq
- 第4-10行是一个循环，首先
(%rbx)指向node[n[0]]，第5行，(%eax)存node[n[1]]，如果node[n[0]]小于node[n[1]]则爆炸，这样遍历一遍。 - 由此可知，
node[i]的值在栈中应该是递减的。 - 先将
node[i].value排下序：node[3]>node[4]>node[5]>node[6]>node[1]>node[2] - 因此：
n[0]=3,n[1]=4,n[2]=5,n[3]=6,n[4]=1,n[5]=2
key
由于我们输入的是num[i]，而num[i]=7-n[i]，因此输入的六个数字分别是：4 3 2 1 6 5

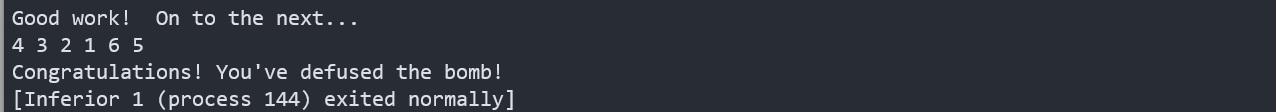

成功了！
secret_phase
本实验就这样完结了么？事情并没有那么简单~
我是参考他人的解析才发现隐藏关的存在。
在bomb.c的末尾有这样一行注释：
复制代码
1
2
3/* Wow, they got it! But isn't something... missing? Perhaps * something they overlooked? Mua ha ha ha ha! */
刚刚完成最后一关成就感满满的我心生疑惑，我忽略了什么？
反汇编phase_defused
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
340x00000000004015c4 <+0>: sub $0x78,%rsp 0x00000000004015c8 <+4>: mov %fs:0x28,%rax 0x00000000004015d1 <+13>: mov %rax,0x68(%rsp) 0x00000000004015d6 <+18>: xor %eax,%eax 0x00000000004015d8 <+20>: cmpl $0x6,0x202181(%rip) # 0x603760 <num_input_strings> 0x00000000004015df <+27>: jne 0x40163f <phase_defused+123> 0x00000000004015e1 <+29>: lea 0x10(%rsp),%r8 0x00000000004015e6 <+34>: lea 0xc(%rsp),%rcx 0x00000000004015eb <+39>: lea 0x8(%rsp),%rdx 0x00000000004015f0 <+44>: mov $0x402619,%esi 0x00000000004015f5 <+49>: mov $0x603870,%edi 0x00000000004015fa <+54>: callq 0x400bf0 <__isoc99_sscanf@plt> 0x00000000004015ff <+59>: cmp $0x3,%eax 0x0000000000401602 <+62>: jne 0x401635 <phase_defused+113> 0x0000000000401604 <+64>: mov $0x402622,%esi 0x0000000000401609 <+69>: lea 0x10(%rsp),%rdi 0x000000000040160e <+74>: callq 0x401338 <strings_not_equal> 0x0000000000401613 <+79>: test %eax,%eax 0x0000000000401615 <+81>: jne 0x401635 <phase_defused+113> 0x0000000000401617 <+83>: mov $0x4024f8,%edi 0x000000000040161c <+88>: callq 0x400b10 <puts@plt> 0x0000000000401621 <+93>: mov $0x402520,%edi 0x0000000000401626 <+98>: callq 0x400b10 <puts@plt> 0x000000000040162b <+103>: mov $0x0,%eax 0x0000000000401630 <+108>: callq 0x401242 <secret_phase> 0x0000000000401635 <+113>: mov $0x402558,%edi 0x000000000040163a <+118>: callq 0x400b10 <puts@plt> 0x000000000040163f <+123>: mov 0x68(%rsp),%rax 0x0000000000401644 <+128>: xor %fs:0x28,%rax 0x000000000040164d <+137>: je 0x401654 <phase_defused+144> 0x000000000040164f <+139>: callq 0x400b30 <__stack_chk_fail@plt> 0x0000000000401654 <+144>: add $0x78,%rsp 0x0000000000401658 <+148>: retq
- 查看第10行给的内存地址：
- 第11行，很奇怪，这里给的地址对应的内存是空的。
- 第12，13，14行，
(%eax)储存着输入字符的数量，将其与3比较。在前几关中，并没有哪一关要输入3个字符。由此判断，这里就是进入隐藏关卡的关键。 - 假设输入了3个字符，则会执行15-25行。15行给了一个内存地址，查看一下：
- 接下来就是常规的判断字符串是否相等，一直到第19行，是说明如果字符串不相等依旧进不了隐藏关。
根据以上判断，进入隐藏关的条件是，在某一个只需要输入两个数字的关卡中后面加上“DrEvil”。但是，phase_3和phase_4的答案均为两个数字，我们无法判断。
- 突破口为第11行位置对应的内存，隐藏关入口的那一关输入的答案一定会存在这个内存中，否则后续无法比较判断。我们打断点看一下：
这不正是phase_4的答案吗！隐藏关我来了！
反汇编secret_phase
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25Dump of assembler code for function secret_phase: 0x0000000000401242 <+0>: push %rbx 0x0000000000401243 <+1>: callq 0x40149e <read_line> 0x0000000000401248 <+6>: mov $0xa,%edx 0x000000000040124d <+11>: mov $0x0,%esi 0x0000000000401252 <+16>: mov %rax,%rdi 0x0000000000401255 <+19>: callq 0x400bd0 <strtol@plt> 0x000000000040125a <+24>: mov %rax,%rbx 0x000000000040125d <+27>: lea -0x1(%rax),%eax 0x0000000000401260 <+30>: cmp $0x3e8,%eax 0x0000000000401265 <+35>: jbe 0x40126c <secret_phase+42> 0x0000000000401267 <+37>: callq 0x40143a <explode_bomb> 0x000000000040126c <+42>: mov %ebx,%esi 0x000000000040126e <+44>: mov $0x6030f0,%edi 0x0000000000401273 <+49>: callq 0x401204 <fun7> 0x0000000000401278 <+54>: cmp $0x2,%eax 0x000000000040127b <+57>: je 0x401282 <secret_phase+64> 0x000000000040127d <+59>: callq 0x40143a <explode_bomb> 0x0000000000401282 <+64>: mov $0x402438,%edi 0x0000000000401287 <+69>: callq 0x400b10 <puts@plt> 0x000000000040128c <+74>: callq 0x4015c4 <phase_defused> 0x0000000000401291 <+79>: pop %rbx 0x0000000000401292 <+80>: retq End of assembler dump.
- 关注13，14行，这里要调用函数
fun7，输入了两个参数，%esi存的是我们输入的数，%edi存了一个内存地址，等会再看 - 第16行，比较
fun7返回值与2的关系，若相等，则成功返回。 - 读到这，就明确了我们的任务：使
fun7返回2
反汇编fun7
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23Dump of assembler code for function fun7: 0x0000000000401204 <+0>: sub $0x8,%rsp 0x0000000000401208 <+4>: test %rdi,%rdi 0x000000000040120b <+7>: je 0x401238 <fun7+52> 0x000000000040120d <+9>: mov (%rdi),%edx 0x000000000040120f <+11>: cmp %esi,%edx 0x0000000000401211 <+13>: jle 0x401220 <fun7+28> 0x0000000000401213 <+15>: mov 0x8(%rdi),%rdi 0x0000000000401217 <+19>: callq 0x401204 <fun7> 0x000000000040121c <+24>: add %eax,%eax 0x000000000040121e <+26>: jmp 0x40123d <fun7+57> 0x0000000000401220 <+28>: mov $0x0,%eax 0x0000000000401225 <+33>: cmp %esi,%edx 0x0000000000401227 <+35>: je 0x40123d <fun7+57> 0x0000000000401229 <+37>: mov 0x10(%rdi),%rdi 0x000000000040122d <+41>: callq 0x401204 <fun7> 0x0000000000401232 <+46>: lea 0x1(%rax,%rax,1),%eax 0x0000000000401236 <+50>: jmp 0x40123d <fun7+57> 0x0000000000401238 <+52>: mov $0xffffffff,%eax 0x000000000040123d <+57>: add $0x8,%rsp 0x0000000000401241 <+61>: retq End of assembler dump.
-
第6行，比较我们的数与传入内存地址中存的数，
-

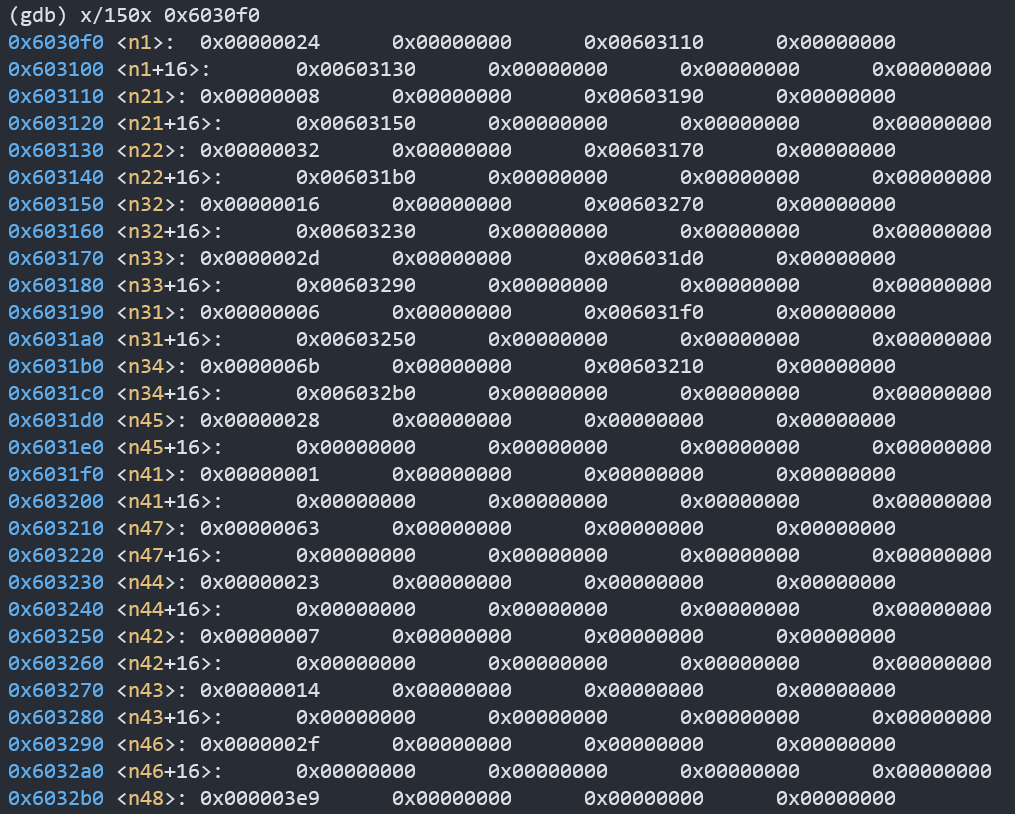

查看该地址存的内容：

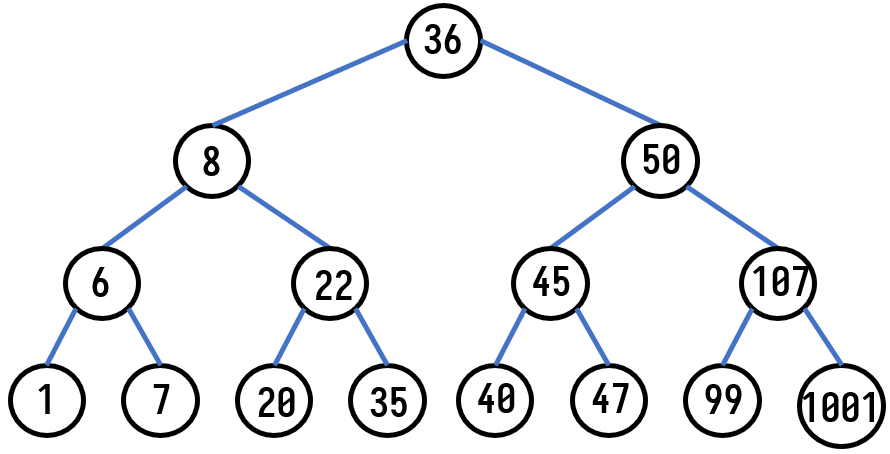

这类似树结构，结构定义如下：
复制代码
1
2
3
4
5
6struct tree{ int val; struct tree* left; struct tree* right; }
根据节点关系，画出树：
根据其大小关系，猜测是一个二叉排序树。接下来返回原函数查看
- 这是一个递归调用的函数，写出它的C语言代码如下：
复制代码
1
2
3
4
5
6
7
8
9
10
11int fun7(Tree* rdi, int esi) { if (!rdi) //第3，4行 return -1; //19 if (rdi->val == esi) //13 return 0; //20 else if (rdi->val < esi) //7 return 2 * fun7(rdi -> right, esi) + 1; //15,16 else return 2 * fun7(rdi -> left, esi); //8,9 }
- 是一个类查找的过程，最后结果应该返回2
- 我们逆推找到这个数：
- 要想返回2，则上一次返回值一定为1，并且从左子树返回
- 要想返回1，则上一次返回值一定为0，并且从右子树返回
- 返回值为0，则当前结点的值就是输入的值
- 所以我们从36开始，先到左子树8，再到右子树22。最终结果就是22。
key
22
成功！
至此，该实验的全部关卡包括隐藏关卡就都通过啦！
总结
-
CMU 的 Bomblab 果然名不虚传，我做完之后顿觉浑身通透，酣畅淋漓。
-
phase_1和phase_2都是对基本功的考察，很容易就能做出来；从phase_3开始，代码量一下子就上去了，各种循环，函数嵌套，以及递归调用，令人脑容量爆炸，做这种题必须先将其转化为C语言代码；part_5的逻辑设定最令我惊艳，它通过输入的字符的ASCII来定位原本存在的字符，层层破解，快感十足；phase_6和secret_phase耗时最长，逻辑繁复，但对我的提升也是最大的，它们让我了解到各种数据结构的机器级实现方式，让我面对一大堆狰狞的代码依旧能静下心来慢慢揣摩。 -
本实验耗时4天，约18小时。
最后
以上就是忧虑泥猴桃最近收集整理的关于CSAPP-Lab02 Bomb Lab 详细解析实验概览实验过程总结的全部内容，更多相关CSAPP-Lab02内容请搜索靠谱客的其他文章。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
