ffmpeg是一个很复杂的库，在我看来，比JM要复杂很多，刨除其包含各种编解码方案，算法的全面性，以及其各种平台的汇编优化等因素，其运行逻辑结构和函数之间的调用关系等都要复杂很多。今天我们不泛泛而谈，来点干货，看看如何从ffmpeg中提取标题中所涉及到的这些编解码过程中的中间数据。由于作者水平有限，时间仓促等原因，很多细节不能详细展开，还请观者多多包涵。

    提到ffmpeg，不得不提的一位大神级人物是雷神（这里向雷神致敬），他真的是一个真正的编解码专家，我也是从他的博客里学到了很多东西，才得以对ffmpeg有了一些自认为比较深入的理解，也才有了这篇博客。

    下面我们一一展开说我们本文的主要内容。

1. mv——运动矢量

    mv——Motion Vector，即运动矢量。做视频运动相关的同学对这个感念应该不陌生，其实它描述的就是block级别的光流，视频编码过程中以块为单位进行亚像素精度的运动矢量的搜索，得到两个相关块之间的运动矢量，描述两帧之间的运动方向和大小。编解码中传递的其实是当前block与相邻block的运动矢量之间的差值，经过熵解码和运动矢量预测，才能得到真正的当前block的运动矢量。

    不过，要提取完整的mv，不仅需要mv的大小，还需要知道该mv对应的block位置坐标，该block的分块大小，另外，抠的比较细的同学可能还需要知道这个mv是描述哪两个帧之间的运动信息，以及，该mv的scale是多少（因为是亚像素精度，那么是1/2像素精度，是1/4像素精度还是1/8像素精度呢），这些都是个问题。但是，经过熵解码和运动矢量预测这一步骤之后，以上的这些信息其实都可以拿到了。

    那么，ffmpeg中怎么能拿到运动矢量数据呢？其实，上面也提到了，mv经过熵解码和运动矢量预测，就可以拿到每个block的mv数据，即：decode_slice中，ff_h264_decode_mb_cabac函数执行完之后，可以通过h->cur_pic.motion_val拿到每一个block的运动矢量信息。注意，这个motion_val是一个矩阵，包含了每一个block的运动矢量的大小。但是，它并没有直接给出运动矢量对应block的大小和位置信息，也没有给出mv来自于哪两个帧以及运动矢量的scale。最最最最重要的是：它不能给出一整帧的数据，即使decode_slice执行完，它也只是给出这一个slice的mv，而不是整个frame的mv数据。有人可以说，以上这些额外的信息我都可以自己查表等方式拿到，一个frame（或者一个NALU）对应的多个slice的mv数据我可以通过多次解码最终组合而成。但是，我想说的是，这太麻烦了，工作量太大了，其实，mv数据是一个很常用的数据，ffmpeg官方已经给出了一个标准途径把这个数据提取出来，还给出了一个官方范例，不信你可以查看你的ffmpeg文件夹下面/doc/example/是不是有个extract_mvs.c文件，这个就是ffmpeg给出的官方示例，告诉你如何提取一整帧的mv数据。

    简单来说，就是在打开解码引擎的时候，插入一个选项“+export_mvs”，该选项定义在libavcodec/options_tables.c中，

/* Init the video decoder */
av_dict_set(&opts, "flags2", "+export_mvs", 0);
if ((ret = avcodec_open2(dec_ctx, dec, &opts)) < 0) {
fprintf(stderr, "Failed to open %s codecn",
av_get_media_type_string(type));
return ret;
}

    这个选项通知ffmpeg的h264解码引擎，要把每一帧的mv所有信息都写入到AVFrame中的side_data中，最后可以通过side_data来提取运动矢量的以上所有数据，方式如下:

int i;
AVFrameSideData *sd;
video_frame_count++;
sd = av_frame_get_side_data(frame, AV_FRAME_DATA_MOTION_VECTORS);
if (sd) {
const AVMotionVector *mvs = (const AVMotionVector *)sd->data;
for (i = 0; i < sd->size / sizeof(*mvs); i++) {
const AVMotionVector *mv = &mvs[i];
printf("%d,%2d,%2d,%2d,%4d,%4d,%4d,%4d,0x%"PRIx64"n",
video_frame_count, mv->source,
mv->w, mv->h, mv->src_x, mv->src_y,
mv->dst_x, mv->dst_y, mv->flags);
}
}

    这样，我们就不要对ffmpeg库本身做任何修改，可以在最上层的应用程序中，在正常解码完一帧之后，就不费力的拿到每一帧的完整运动矢量信息。

2. QP——量化参数

    量化参数也是一个重要的参数。我们知道，在像素的灰度值数据，经过预测做差，DCT变换，且DC分量经过Hardamad变换之后，下一步就是量化，将频域的残差数据量化到一个较小的范围内，进而降低编码后的比特数。每一个宏块的量化参数QP是不一样的，它在一定程度上反映了这个宏块的能量大小，即该宏块与所有预测块之间的差异程度。

    那么，怎样拿到一帧的量化参数呢？当然，我们依然可以通过修改ffmpeg库，在反熵编码函数执行完之后拿到每个宏块的QP。虽然工作量不大，但也还是麻烦的。所幸的是，ffmpeg又帮我们做了这件事。这次虽然没有直接给出示例，但是也给了一个接口函数，帮我们拿到每一帧中每个宏块的QP数据。这个函数就是av_frame_get_qp_table，它与上面提取mv用到的av_frame_get_side_data函数是一个级别的函数，都定义在libavutil/frame.c中。

    与提取mv一样，我们在上层应用程序中，在执行完一帧的解码之后，可以调用该函数拿到一帧的qp数据，也省去了我们需要的工作量。

    以上，QP和MV都可以通过ffmpeg的接口函数拿到，但是好事到此为止，后面的数据都需要我们一一手动提取，都要通过修改ffmpeg库来拿到（至少在我有限的知识库里面，是需要这样的）。

    但是，这一切只是好梦一场，其实，楼主这样试过，直接通过av_frame_get_qp_table根本屁也提取不到，可能是ffmpeg官方觉得这样返回这个应用比较小众的数据不值得，毕竟多返回一类数据，就需要多一些内存开销。

    那么，为了得到QP，我们还是老老实实地修改ffmpeg库吧，就这么开始吧。

    我们知道，最上层应用程序中调用ffmpeg解码h264码流的接口函数是avcodec_decode_video2函数，该函数调用avctx->codec->decode函数完成真正的解码，而decode函数是一个函数指针，它指向h264_decode_frame，这是因为libavcodec/utils.c中又如下定义

AVCodec ff_h264_decoder = {
.name
= "h264",
.long_name
= NULL_IF_CONFIG_SMALL("H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10"),
.type
= AVMEDIA_TYPE_VIDEO,
.id
= AV_CODEC_ID_H264,
.priv_data_size
= sizeof(H264Context),
.init
= ff_h264_decode_init,
.close
= h264_decode_end,
.decode
= h264_decode_frame,
.capabilities
= /*AV_CODEC_CAP_DRAW_HORIZ_BAND |*/ AV_CODEC_CAP_DR1 |
AV_CODEC_CAP_DELAY | AV_CODEC_CAP_SLICE_THREADS |
AV_CODEC_CAP_FRAME_THREADS,
.caps_internal
= FF_CODEC_CAP_INIT_THREADSAFE,
.flush
= flush_dpb,
.init_thread_copy
= ONLY_IF_THREADS_ENABLED(decode_init_thread_copy),
.update_thread_context = ONLY_IF_THREADS_ENABLED(ff_h264_update_thread_context),
.profiles
= NULL_IF_CONFIG_SMALL(ff_h264_profiles),
.priv_class
= &h264_class,
};

    所以，我们只要修改h264_decode_frame函数即可？但是，那样会导致其它调用该函数的流程多执行我们定制的步骤，比如，同一个文件下面定义的另一个对象AVCodec ff_h264_vdpau_decoder中也把decode函数指向了h264_decode_frame。所以，我们最稳妥的办法是给AVCodec增加一个成员变量decode_2之类的，然后，在ff_h264_decoder中将decode_2=h264_decode_frame_2，然后，我们将h264_decode_frame函数全部复制过来给h264_decode_frame_2主体，但是h264_decode_frame_2需要多一个参数，用来保存QP数据，它可以是一个指针，也可以是一个数组变量。

修改：

在libavcodec/avcodec.h的AVCodec结构体定义中，在decode成员下面添加如下一行：

int (*decode_2)(AVCodecContext *, void *outdata, int *outdata_size, AVPacket *avpkt, signed char* QP);

同文件下，在avcodec_decode_video2函数声明下面，生命另一个函数

attribute_deprecated
int avcodec_decode_video2_2(AVCodecContext *avctx, AVFrame *picture,
int *got_picture_ptr,
const AVPacket *avpkt, signed char* QP);

在ff_h264_decoder中增加如下一行，

.decode_2
= h264_decode_frame_2,

在libavcodec/h264dec.c中，复制h264_decode_frame函数定义，修改函数名和形参列表如下

static int h264_decode_frame_2(AVCodecContext *avctx, void *data,
int *got_frame, AVPacket *avpkt, signed char* QP)

并在函数主体最后，找到这一句：

ret = finalize_frame(h, pict, h->next_output_pic, got_frame);

在下面添加这一句：

memcpy(QP, h->cur_pic_ptr->qscale_table, h->mb_num*sizeof(signed char));

在libavcodec/utils.c中，将avcodec_decode_video2函数复制粘贴一边，修改函数名为avcodec_decode_video2_2，并在其中找到下面这一句内容，

 ret = avctx->codec->decode(avctx, picture, got_picture_ptr,&tmp);

这句话改成如下四句：

if (avctx->codec->name == AV_CODEC_ID_H264)
ret = avctx->codec->decode_2(avctx, picture, got_picture_ptr, &tmp, QP);
else
ret = avctx->codec->decode(avctx, picture, got_picture_ptr, &tmp)

    经过这样修改，重新编译，再运行，记得在调用avcodec_decode_video2_2时候，多传入已分配内存的QP指针，就可以在应用程序中获得完整的一帧的量化参数。

3. MB_Type——宏块类型

    宏块类型反映了一个宏块是帧内预测还是帧间预测，还有一个宏块是否按照16X16整个宏块预测做差，还是分成两个16X8或8X16，或者4个8X8，至于每个8X8是否继续切分成两个8X4或4X8或4个4X4来进行预测做差，则需要继续查询sub_mb_type才能知道。下面来看看如何修改ffmpeg库可以拿到这个数据。

    as we know，上层应用程序解码视频调用的函数是：avcodec_decode_video2_2，对于h264视频，该函数进一步调用ff_h264_decode_frame来解码264码流，且解码过程中，ffmpeg维护了一个mb_type指针，与qscale_table一样，定义在H264Picture结构体中（libavcodec/h264dec.h中），该指针指向了一帧的宏块类型表，且不是空，所以可以像取得QP那样拿到mb_type，具体操作也是修改avcodec_decode_video2_2，decode_2，ff_h264_decode_frame_2中的形参列表，添加一个usigned int* mb_type参数，并传递给最终的ff_h264_decode_frame_2函数，且也在

ret = finalize_frame(h, pict, h->next_output_pic, got_frame);

之后，使用memcpy语句将mb_type复制出来即可。

memcpy(mb_type, h->cur_pic_ptr->mb_type, h->mb_num*sizeof(unsigned int));

之后，重新编译ffmpeg库，再重新编译应用程序，即可拿到一整帧的mb_type表。

4. DCT_Coeff——DCT系数

    DCT系数也是编解码的一个重要的中间参数，它反映的是每个编码块与预测块的差值水平，对于I帧来说，DCT系数就是每个编码块与由其相邻块中部分像素经过8种映射规则（之一）形成的预测块之间的差值的DCT变换后的系数，对于P帧和B帧来说，就是当前编码块与其在相邻帧中对应块之间像素值差的DCT变换系数。也就是说，DCT系数不像是JPEG中那样是像素值的DCT变换，反映纹理丰富程度，而是预测残差的DCT变换，反映的是帧内纹理变化程度或者帧间差异程度。这就决定了，依靠H264中的DCT系数，你很难，甚至根本看不出原图中到底有什么内容，有什么样的纹理，当然，也很难进行图像匹配。但是，它也有它的利用价值，就是它反映出原始视频中该编码块的变化程度，好好利用还是很有价值的。

    DCT系数的获取也需要修改ffmpeg库。细致的步骤就不赘述了，比如函数声明和添加参数之类的。下面直接上干货。

    对于除I_16_16(帧内16*16大小的块，即一整个宏块作为一个块预测)之外，在h264_slice.c中（调用的）函数ff_h264_decode_mb_cabac执行完之后，就可以拿到该宏块的DCT系数，存储在sl->mb中，且存储方式很奇特，是4*4内列优先存查，8*8内4个4*4呈zig-zag方式存储，4个8*8以zig-zag方式存储，如下图所示。

图1 ffmpeg中的宏块dct系数存储和读取方式

    需要注意的是，sl->mb是一个指针，指向一段连续的内存，存储了256个数据，所以，这一宏块的这16行16列数据是相当于存储在一个数组里面的，而我们要将它转换成原图尺寸大小的一片矩阵内存中，就需要我们按照上述方式正确读取和排列dct系数，这里不赘述了。

    针对I_16_16的宏块，ffmpeg怎么读取dct系数呢？这里要说明一下，ff_h264_decode_mb_cabac中对I_16_16的宏块，仅仅做了反熵编码和反量化，还没有对16个DC系数进行反Hadamard变换，因此，要想拿到正确的DCT系数，还需要完成一步反Hadamard变换才可以，这一步是在ff_h264_hl_decode_mb中进行的，而在ff_h264_hl_decode_mb完成后，sl->mb却被清零了（这是为了下一个宏块正确解码而必须做的？反正我把sl->mb保留了之后，后面的宏块解码就出错了），所以，仍需要进入ff_h264_hl_decode_mb中去修改，但是，该函数其实最终指向FUNC(hl_decode_mb)（在h264_mb_template.c中），所以需要在这里改，而且需要将保存DCT系数的指针作为形参传递给该函数，我的做法依然是将该函数复制一遍，重新起一个名字，且多一个保存DCT系数的形参。

    函数体内的修改是，在hl_decode_mb_idct_luma函数被调用前，将sl->mb复制到所传递过来的指针中，

memcpy(dct_coeff, sl->mb, 256*sizeof(short));

    如果你要将dct_coeff再保存在原图尺寸的矩阵中，则需要重新排列上述dct系数矩阵。这里不再赘述了。

5. MBSize——宏块编码长度

    这个参数花了我整整两个星期才搞定，因为之前实在不明白cabac编码原理，所以就花了很长时间理解cabac算法，以及基础的算术编码知识，和cabac之前的二进制过程，这里推荐一本书，讲解的挺清楚的，很多网上的资料也是来源于此，此外，这本书还需要对照着H264官方手册看。

    总之，要搞清楚一点，cabac之后的01码流不代表任何原始数据信息，而是代表一个小数，一个概率，该概率反映了各语法元素二进制化之后的序列的分布特性，且相同的二进制序列在不同的上下文中得到的概率肯定是不一样的。对这个概率的解码，可以得到原始各语法元素二进制化之前的01序列，对这个01序列再反二进制化才可以得到原始的语法元素，再将语法元素还原成原始的DCT残差，mb_type等元素，又需要一个步骤。不过，一个个步骤执行太慢，ffmpeg将后面几个步骤合而为一了，所以代码就比较难看懂。这里仅仅关注熵解码这一步，我们需要知道一个宏块占据了cabac之后多少个bit，就需要知道cabac解码前后，解码指针指向的位置，仔细观察可以发现，sl->cabac就是解码时的cabac信息，cabac是一个结构体对象，其结构体定义如下：

typedef struct CABACContext{
int low;
int range;
int outstanding_count;
const uint8_t *bytestream_start;
const uint8_t *bytestream;
const uint8_t *bytestream_end;
PutBitContext pb;
}CABACContext;

其中，bytestream就是cabac读取码流的指针，可以通过解码该宏块前后的bytestream地址之差计算出当前宏块在bit流中的位置。

    在解码时候，由于cabac一次性移位进来26个bit，进行熵解码，如果仅根据字节地址来计算宏块大小，会有最大8个bit的误差，在不要求精度的情况下，也可以接受。但是如果要精确值，则还需要计算出字节内的bit级位置信息，这可以通过low中的拖尾0个数计算出来。

// 熵解码前的拖尾0个数，用于计算bit级长度
trailings_before = ff_ctz(sl->cabac.low);
bitstream_start = sl->cabac.bytestream;
// 该宏块的其他解码过程
...
// 该宏块的byte级长度
cur_MBSize = sl->cabac.bytestream - bitstream_start;
// 熵解码后的拖尾0个数，用于计算bit级长度
trailings_after = ff_ctz(sl->cabac.low);
cur_MBSize += (trailings_after - trailings_before );

6. 几个暗坑

    按照上述方式修改代码就一定能获得正确的数据了吗？如果你认为博大精深的ffmpeg却没有几个坑的话，那就太naive了！！！其实，ffmpeg中还是有不少坑的。下面就捡我知道的几个来说一说吧，如果你恰好遇到过，那说不定我们可以产生共鸣。

6.1 MV个数变少

    是的，MV的个数会变少！你也不知道去了哪里。我们上述所给出的取mv的方法来源于ffmpeg的官方示例程序，所以应该是没问题的，但是呢，实际运行时候，却会发现mv的个数会比实际的个数要少一些，比如，1088*1920的图像，宏块个数为1088*1920/256=8160个，而mv个数应该比这个多，比如9320个，但是呢，你通过side_data拿到的mv个数说不定只有8960个，那么你怎么知道它变少了呢？当然是踩到坑里才发现的呀！比如，你发现，(272, 480)处有一个宏块，这个宏块的运动矢量为0，且该宏块只有一个mv，但是会发现它指向的下一个mv所在的坐标变成了(272, 512)，那么中间的(272, 496)处的mv去哪了呢？虽然它也可能是0，但是也不应该被忽略了呀！！！为什么被略过了呢？我也不知道，这个坑有空的人去研究吧，希望有朝一日能看到有关的研究成果，或者ffmpeg官方修正了这个bug，那就万事大吉。

6.2 mb_xy与实际的宏块的索引值不同

    按理说，mv_xy应该是通过mb_y*coded_width/16+mb_x（称作mb_index)计算出来的，反映了这个宏块在所有宏块按行排列中的索引值，而我们提取mb_type/QP都是通过mb_xy来从相应的数据结构中提取出来的，那么提取出来之后，我们在应用程序中，也可以通过mb_index（=mb_y*coded_width/16+mb_x）重新计算出的索引值来取用。但是，实际应用中才发现，特么按照本文第2/3章中的方法将mb_type和QP拷贝出来之后，使用mb_index再来取用数据时候却发现，除了第一行的数据是正确的之外，第二行的第一个数据是0，第二行的第二个数据是其实是第二行第一个宏块的数据，而第三行的第二个数据是0，第三行的第三个数据其实是第三行第二个宏块的数据，如下图。

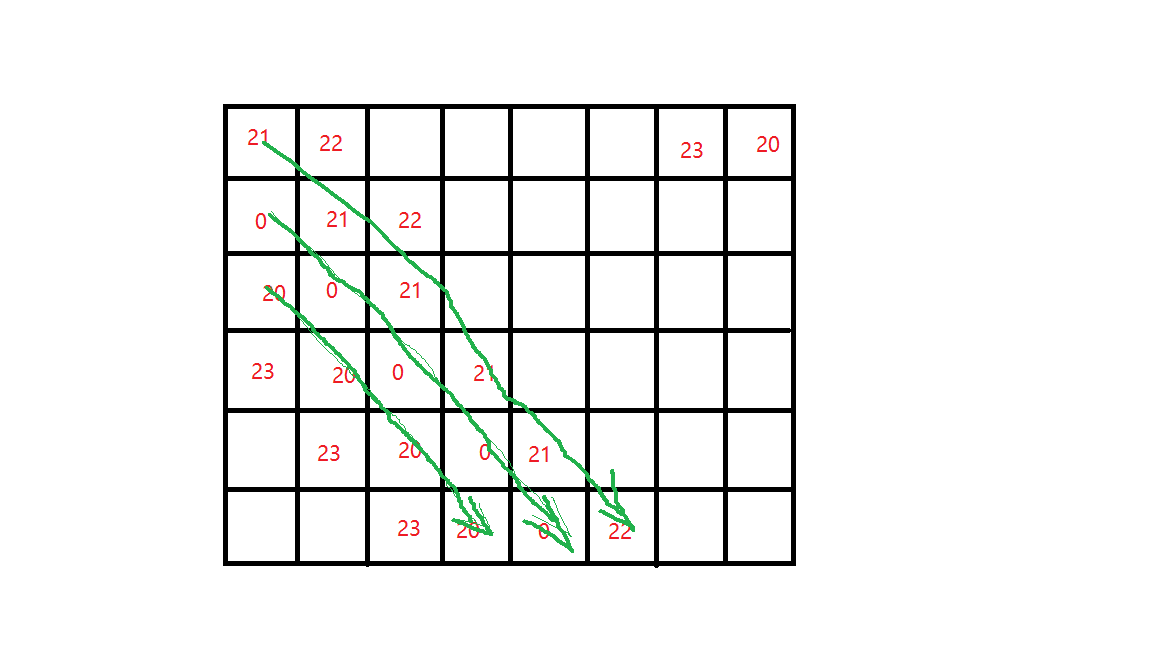

图2 直接按照mb_index来读取qp数据时候遇到的qp多0和错位现象

    之所以是这样，是因为ffmpeg解码或者x264编码时候，为每行多分配了一个宏块（见下图3），并且由于其没有真正的QP和mb_type，所以其对应QP和mb_type都是0。我们观察mb_xy这个值的时候，会发现，一行的末尾mb_xy=119(从0开始)，但是第二行的开头却是(mb_xy=121)，跳过的这个120就是第一行的多出来的宏块。

    所以，如果我们按照mb_xy来保存数据，但是，如果我们在应用程序不做区分，在读取数据时候还按照mb_index（=mb_y*coded_width/16+mb_x）来读取数据的话，就必定会出现上述错位的现象。

图3 mb_xy对应的qp分布图

    因此，获取qp和mb_type时正确的做法是，再h264_slice.c文件中，像读取mb_size和DCT系数那样，一个宏块一个宏块的按照其再图像坐标系下的排列方式来保存qp和mb_type，而不能完全依赖ffmpeg，一次性地读取和保存一帧对应地所有宏块地数据。

    同样地，如果再读取和保存mb_size和DCT系数时候，也采用了mb_xy的索引值，也会得到类似的错位结果，因此也需要修改为按照mb_index（=mb_y*coded_width/16+mb_x）来读取/保存，这样应用程序取用数据时候才不会出错。

6.3 I帧也会提取出运动矢量

    这个真的是相当坑的！！！！！！！！！！虽然ffmpeg官方给出的extract_mv.c中的那种提取运动矢量的方式确实是拯救了不少人，但也不得不说，ffmpeg另一方面也再砸自己招牌啊，搞出那么多bug！其实内部可能就是一个设置的原因，检测到I帧，就把side_data中的mv_data清零得了，干嘛非得给每个宏块返回一个为0的运动矢量啊！恶心人嘛不是。

    骂归骂，还得用不是，言归正传。好在，我们可以在应用层做这个事情，我们只要发现当前帧是I帧，即AVFrame指针对象->pict_type == AV_PICTURE_TYPE_I（不确定是不是这样写的了，读者可以自行检查），如果是I帧，那么不去读取运动矢量即可；否则，如果是P帧或者B帧，则可以读取运动矢量。注意：P帧也可以有多个运动矢量，只不过都是与当前P帧之前的帧计算出来的，只有B帧才有后向的运动矢量。
