网络原理实验4 路由协议的配置

赞赏码 & 联系方式 & 个人闲话

【实验名称】路由协议的配置

【实验目的】

1、理解路由选择协议的原理；

2、熟悉静态路由和动态路由协议的配置；

3、进一步了解组建一个IP网络需要配置的网络信息。

【实验原理】

静态路由是一种特殊的路由，由管理员手工配置而成。在网络结构比较单一、到特定目标只有一条已知路径的网络中，只需配置静态路由就能使路由器正常工作。 默认路由也是一种静态路由，它是在没有找到任何匹配的路由项情况下，才使用的路由。

配置静态路由需要管理员手工配置和维护路由表，而动态路由中，每台路由器中只需要运行一个路由表的管理程序，即动态路由协议。动态路由协议中，一般把运行相同路由协议的邻近路由器作为协议自治系统来管理。 OSPF，RIP都是自治系统内部的路由协议，适合于单一的ISP(自治系统)使用。而BGP是自治系统之间的路由协议。

路由汇总功能用于减少路由表中路由信息量，RIP V1 总是运用自动汇总功能；如果启用 RIP V2，则需关闭自动汇总功能，否则，不连续网络之间无法通告路由信息。

【实验内容】

本次实验的拓扑结构如下：

项目1：配置静态路由

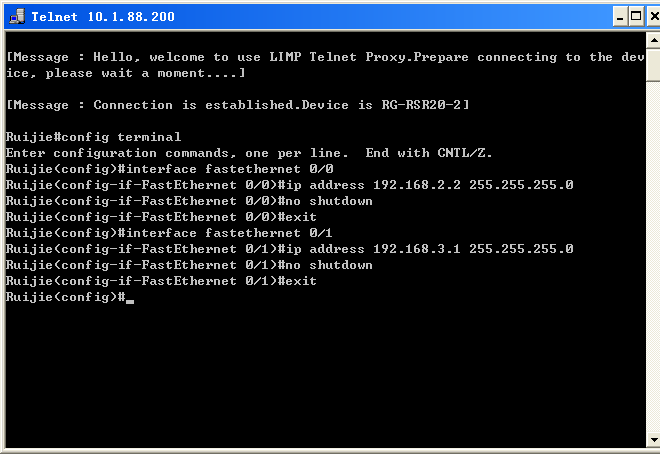

（1）、配置路由器2端口的IP地址并启用（路由器1操作类似）

使用以下命令：

Red-Giant> enable

Red-Giant# config terminal

Red-Giant(config)# interface fastethernet 0/0    ! 简写int f0/0

Red-Giant(config-if)# ip address 192.168.2.2 255.255.255.0

Red-Giant(config-if)# no shutdown

Red-Giant(config-if)# exit

Red-Giant(config)# interface fastethernet 0/1

Red-Giant(config-if)# ip address 192.168.3.1 255.255.255.0

Red-Giant(config-if)# no shutdown

Red-Giant(config-if)# exit

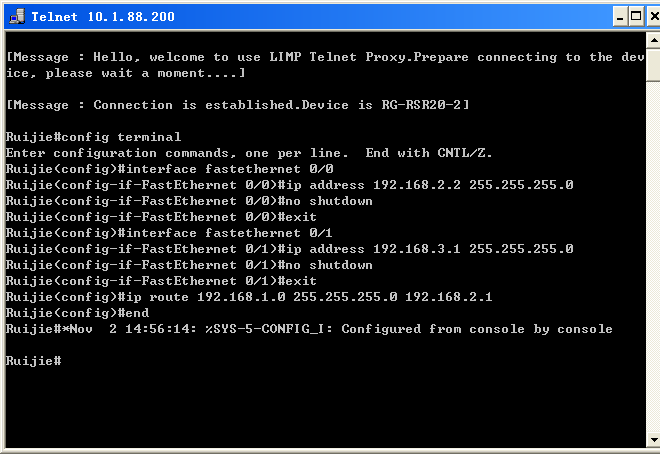

（2）、在全局配置模式下，添加静态路由：

下一跳的地址易看出为

使用以下命令：192.168.2.1

Router2(config)# ip route 192.168.1.0 255.255.255.0 192.168.2.1

Router2(config)# end

（3）、设置机PC的IP地址、子网掩码和默认网关；禁用MGT

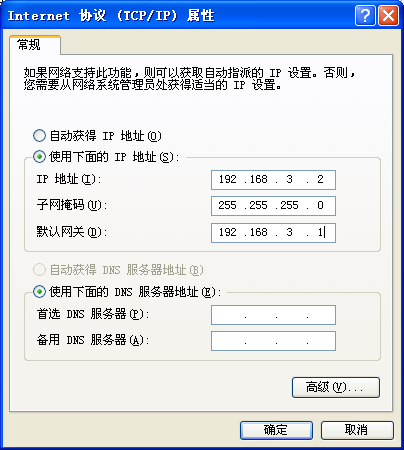

设置我这台PC机的IP地址为192.168.3.2，需要注意的是默认网关为对接的路由器端口的IP地址，即192.168.3.1，子网掩码直接设为255.255.255.0。

还要注意禁用MGT。

（4）、测试网络的互连互通性

首先要按照上面同样的流程配置路由器1、并配置另一台PC机。

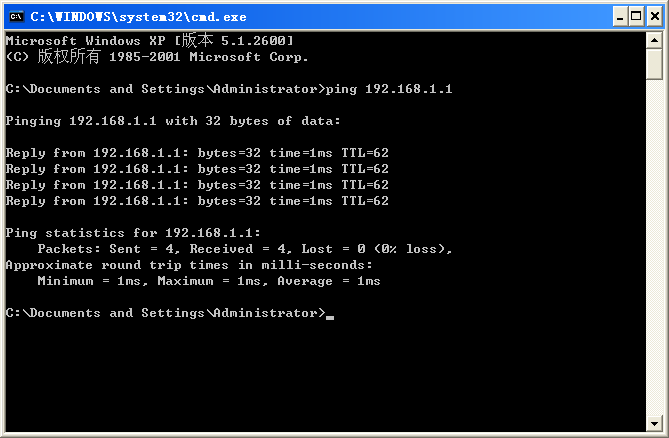

在本机（IP：192.168.3.2）ping另一台PC（IP：192.168.1.1）：

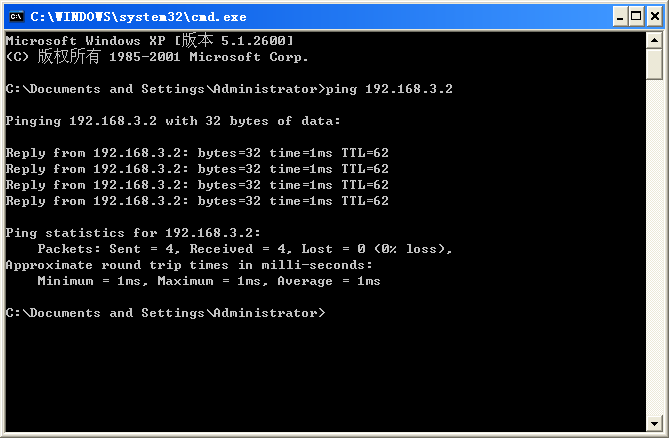

在另一台PC（IP：192.168.1.1）ping本机（IP：192.168.3.2）：

可以看出互ping成功！

项目2：动态路由RIP V1协议

（1）、配置路由器2端口的IP地址并启用（路由器1操作类似）

使用以下命令：

Red-Giant> enable

Red-Giant# config terminal

Red-Giant(config)# interface fastethernet 0/0    ! 简写int f0/0

Red-Giant(config-if)# ip address 192.168.2.2 255.255.255.0

Red-Giant(config-if)# no shutdown

Red-Giant(config-if)# exit

Red-Giant(config)# interface fastethernet 0/1

Red-Giant(config-if)# ip address 192.168.3.1 255.255.255.0

Red-Giant(config-if)# no shutdown

Red-Giant(config-if)# exit

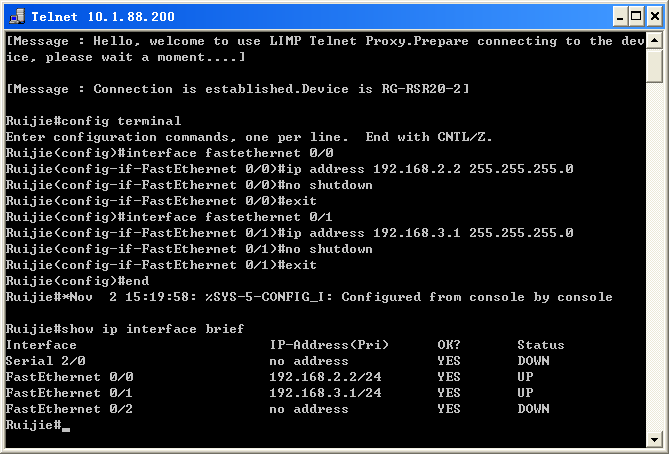

（2）、验证路由器接口的配置和状态

使用以下命令：

Red-Giant# show ip interface brief

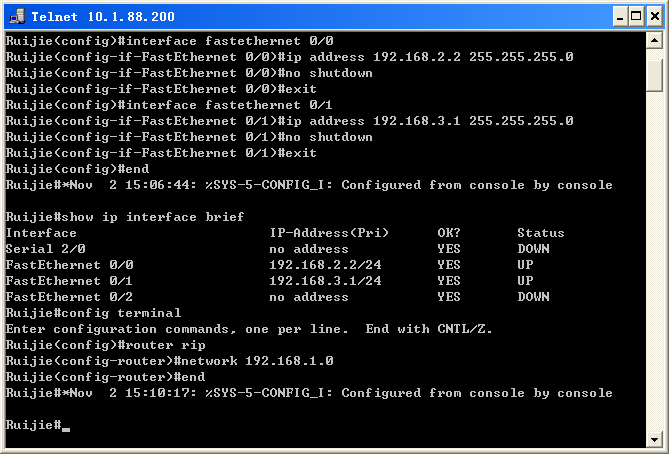

（3）、在路由器2上配置 RIP V1 路由协议

使用以下命令：

Red-Giant# configure terminal

Red-Giant(config)# router rip                 ! 启用 RIP 路由协议

Red-Giant(config-router)# network 192.168.1.0 ! 配置参与 RIP 协议的网络

Red-Giant(config-router)# end

（4）、验证路由器2上的 RIP V1 路由表，等待路由器1上路由配完后执行

（5）、测试网络的互连互通性

首先要按照上面同样的流程配置路由器1。

在本机（IP：192.168.3.2）ping另一台PC（IP：192.168.1.1）：

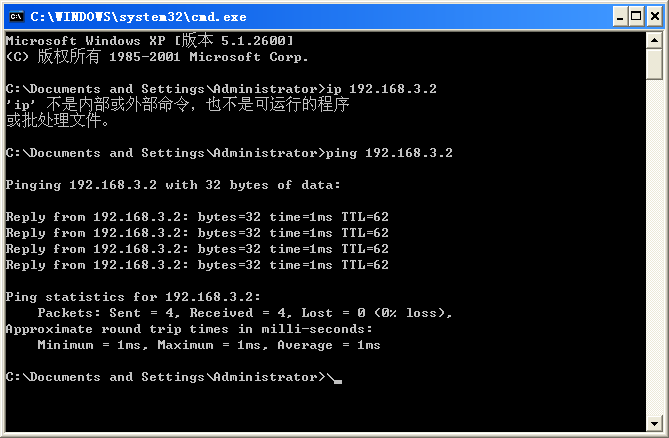

在另一台PC（IP：192.168.1.1）ping本机（IP：192.168.3.2）：

可以看出互ping成功！

项目3：动态路由 RIP V2 协议

默认情况下，启用 RIP 协议后，IOS 自动以 RIP V1 方式运行，用户不需要特别配置。RIP V2相比RIP V1，仅仅多配下列两条命令，启用RIP V2后要关闭自动汇总功能。

Red-Giant(config-router)# version 2           ! 启用 RIP V2 协议

Red-Giant(config-router)# no auto-summary     ! 关闭自动汇总

（1）、配置路由器2端口的IP地址并启用；验证路由器接口的配置和状态

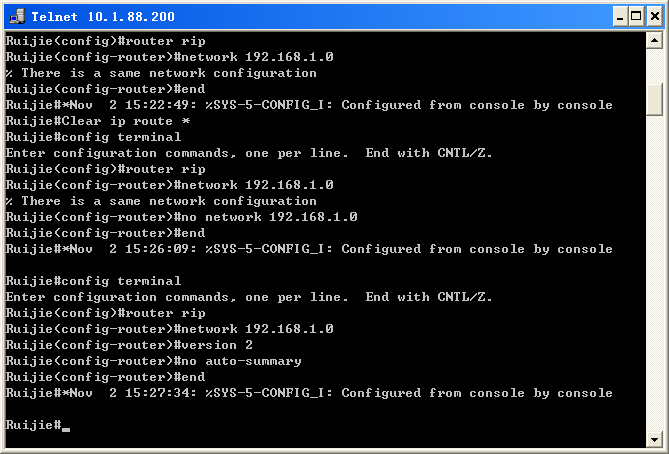

（2）、在路由器2上配置 RIP V2 路由协议

（3）、测试网络的互连互通性

首先要按照上面同样的流程配置路由器1。

在本机（IP：192.168.3.2）ping另一台PC（IP：192.168.1.1）：

在另一台PC（IP：192.168.1.1）ping本机（IP：192.168.3.2）：

可以看出互ping成功！

【小结或讨论】

这次实验是我们的第五次实验课，这一次实验的主要内容是路由协议的配置。通过这次实验，我理解了路由选择协议的原理，熟悉了静态路由和动态路由协议的配置，并且手动搭建了一个IP网络，实现了PC终端的互ping。

这一次实验和上次的虚拟局域网实验有一些相似，不过这次实验的重点是静态、动态路由协议的配置。这次实验让我感觉很新奇，觉得更加贴近我们平时使用的网络情况，一般网络就是通过路由器相互间的跳转来实现报文传送的。这次我们就是通过分别设置静态路由和动态路由来实现PC间的相互连接。这次实验主要是老师讲解的十分详细，所以我们听懂后做起来就轻松了很多。而且最有难度的应该是项目一，后面的两个实验都是随着技术发展，对静态路由的改进，所以后面两个也就简单一些。

我觉得这次试验最需要注意的地方就是IP地址的设置。同一根网线连接的两端要注意在同一网段中，但主机地址需要不同；而不同的网线之间，网段号不能相同。静态路由配置麻烦一些，需要指定下一跳往哪跳，指向和下一跳的路由器连接的端口的IP地址。动态路由就要简单一些，只需要指定目的网络的网络号。

这次的网络原理实验让我收获良多，，希望自己在后续实验中能不断加深对计算机网络原理知识的理解，不断提高自己的动手操作能力，期待下一次实验。
