pinctrl学习笔记---概念介绍

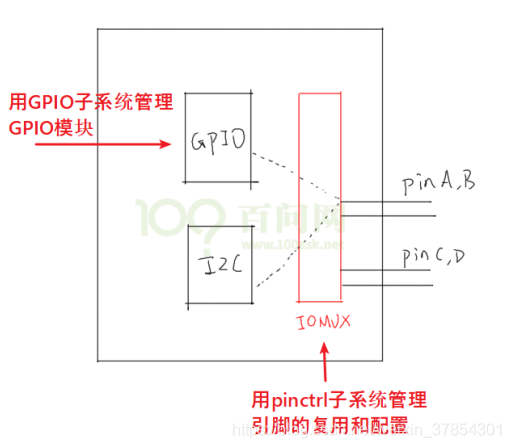

1.系统框图

2. dts重要概念
~/Documentation/devicetree/bindings/pinctrl/pinctrl-bindings.txt

2.1 Pinctrl client devices
相当于GPIO/I2C等模块，是pinctrl客户，使用pinctrl系统的设备
声明自己要使用哪些引脚的哪些功能，怎么配置

2.2 Pin controller devices
pinctrl
复用引脚，配置引脚

2.3 例子

device {
		pinctrl-names = "active", "idle";
		pinctrl-0 = <&state_0_node_a>;
		pinctrl-1 = <&state_1_node_a>, <&state_1_node_b>;
	};

pincontroller {
		... /* Standard DT properties for the device itself elided */

		state_0_node_a {
			...
		};
		state_1_node_a {
			...
		};
		state_1_node_b {
			...
		};
	}

解析：

1. device有两种state
2. 第0个state的名字是active，对应的引脚在state_0_node_a定义
3. 第1个state的名字是idle，对应的引脚在state_1_node_a和state_1_node_b定义
4. 比如UART设备，正常状态是active，休眠状态是idle，他们引脚配置不同

2.4 pinctrl-starfive例子

&uart3 {
	pinctrl-names = "default";
	pinctrl-0 = <&uart3_pins>;
	status = "okay";
};

uart3_pins: uart3-0 {
		rx-pins {
			pinmux = <GPIOMUX(13, GPO_LOW, GPO_DISABLE,
				  GPI_UART3_PAD_SIN)>;
			bias-pull-up;
			drive-strength = <14>;
			input-enable;
			input-schmitt-enable;
			slew-rate = <0>;
		};
		tx-pins {
			pinmux = <GPIOMUX(14, GPO_UART3_PAD_SOUT,
				  GPO_ENABLE, GPI_NONE)>;
			bias-disable;
			drive-strength = <35>;
			input-disable;
			input-schmitt-disable;
			slew-rate = <0>;
		};
	};
