寄存器

• 寄存器

  eax；ebx；ecx；edx

  特别的 esp；ebp

• esp，ebp这两个寄存器是用来存放地址，来维护函数开辟的栈帧

• 函数每一次的调用都会在栈区开辟新的空间

调用逻辑

整体调用的逻辑

这里以一个简单程序为例子

#include<stdio.h>
int Add(int x, int y)
{
    int z = 0;
    z = x + y;
    return z;
}
int main()
{
    int a = 10;
    int b = 20;
    int c = 0;
    c = Add(a, b);
    printf("%dn", c);
    return 0;
}

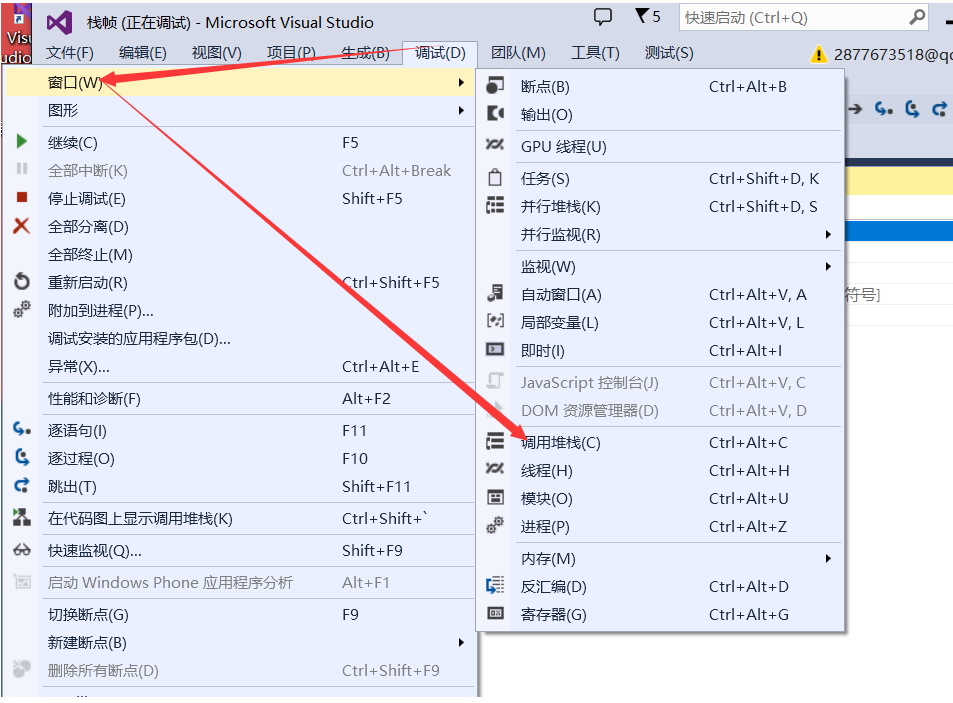

找到调用 堆栈能够清晰的看出整个程序函数调用的逻辑





不难发现整个程序的运行

_tmainCRTStartup()调用了mainCRTStartup()

mainCRTStartup()调用了main()

main()调用Add

main()函数的栈帧

首先在文章的开头我说过esp，ebp这两个寄存器是存放地址的用来维护函数开辟的栈帧的，那调用main函数的之前其实_tmainCRTStartup()和mainCRTStartup()的空间其实应该已经开辟好了，并且esp，ebp也是维mainCRTStartup()创建的空间

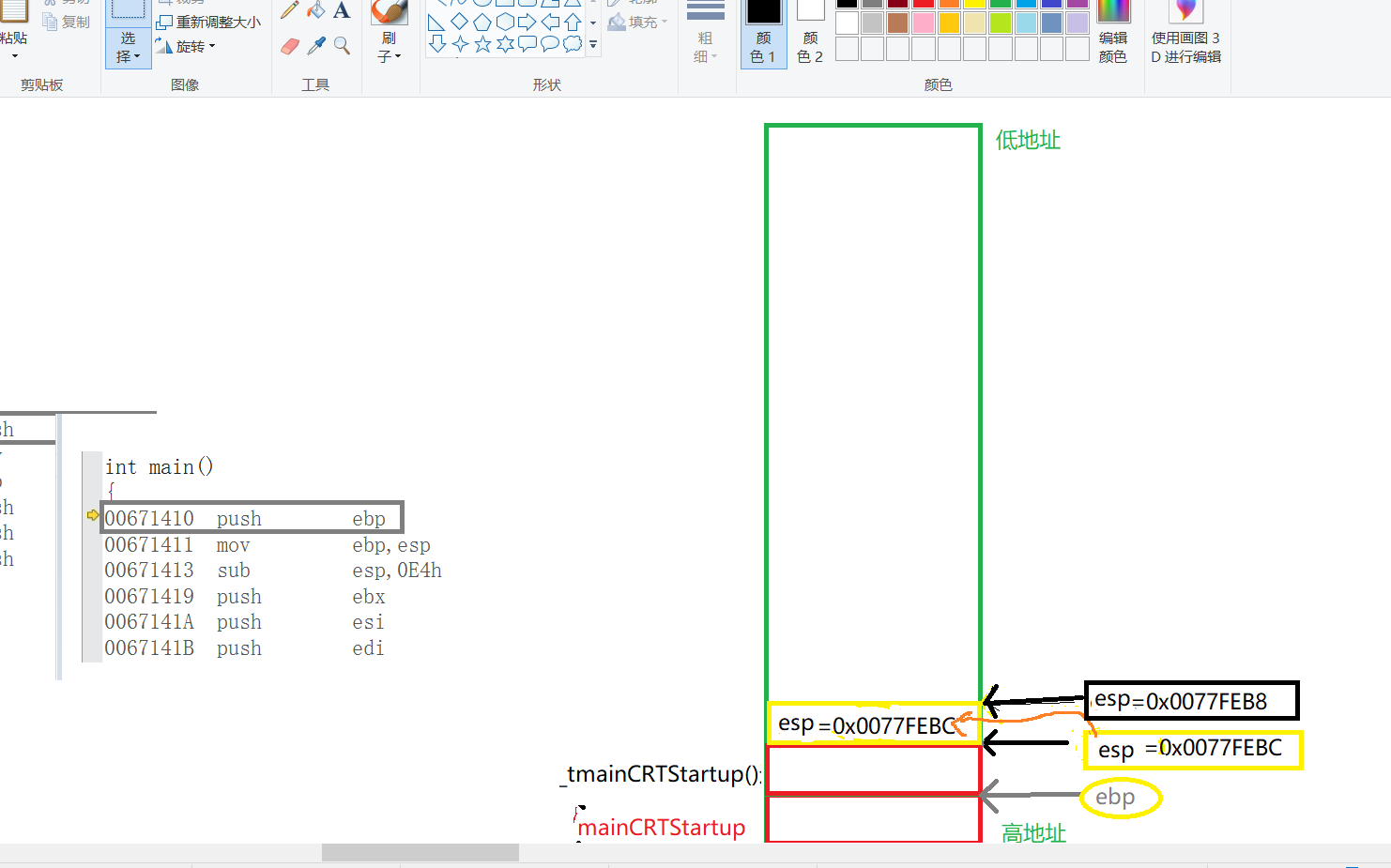

push ebp

push为压栈pop为出栈，在栈区数据的创建都是从上往下的，同样的删除数据也是从最顶上的先删除。

每次push的时候我们的esp就会自动跳转到顶上

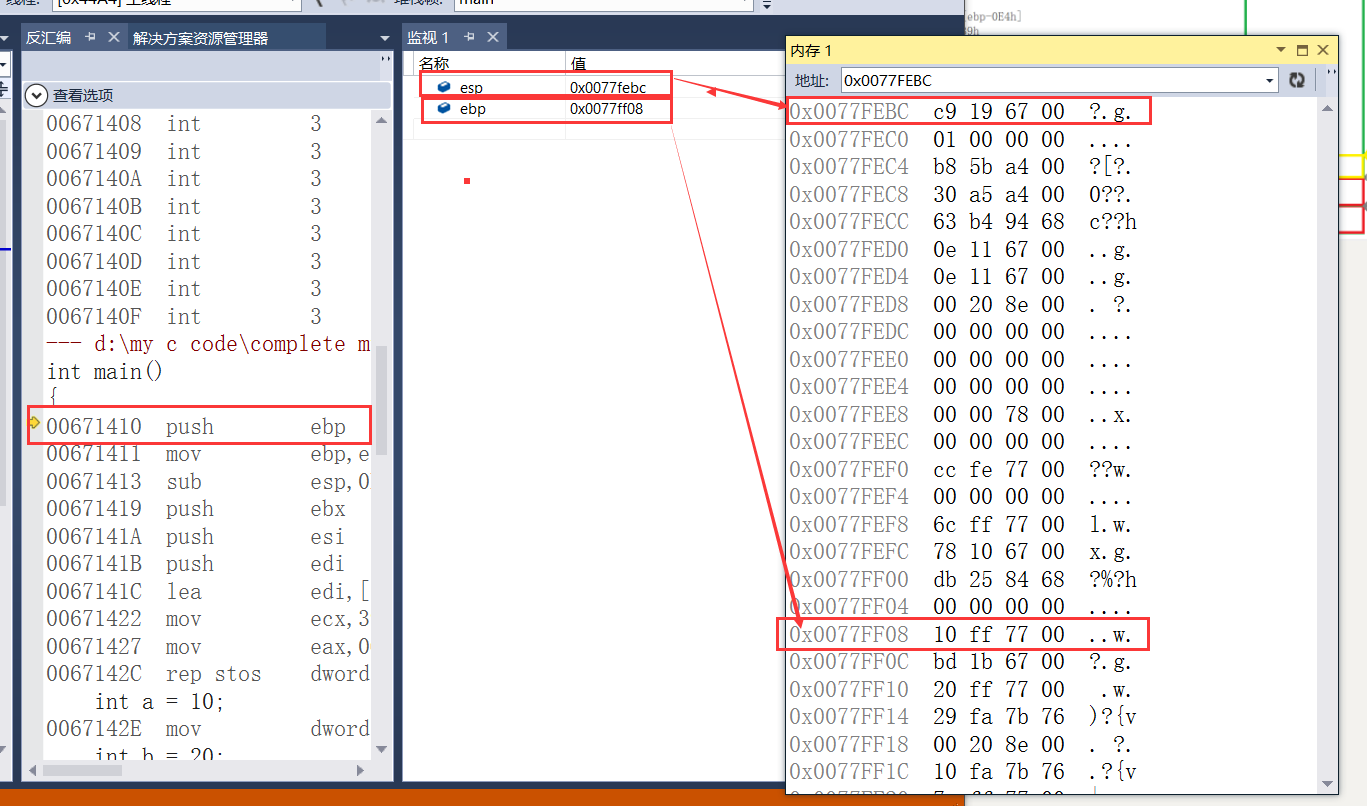

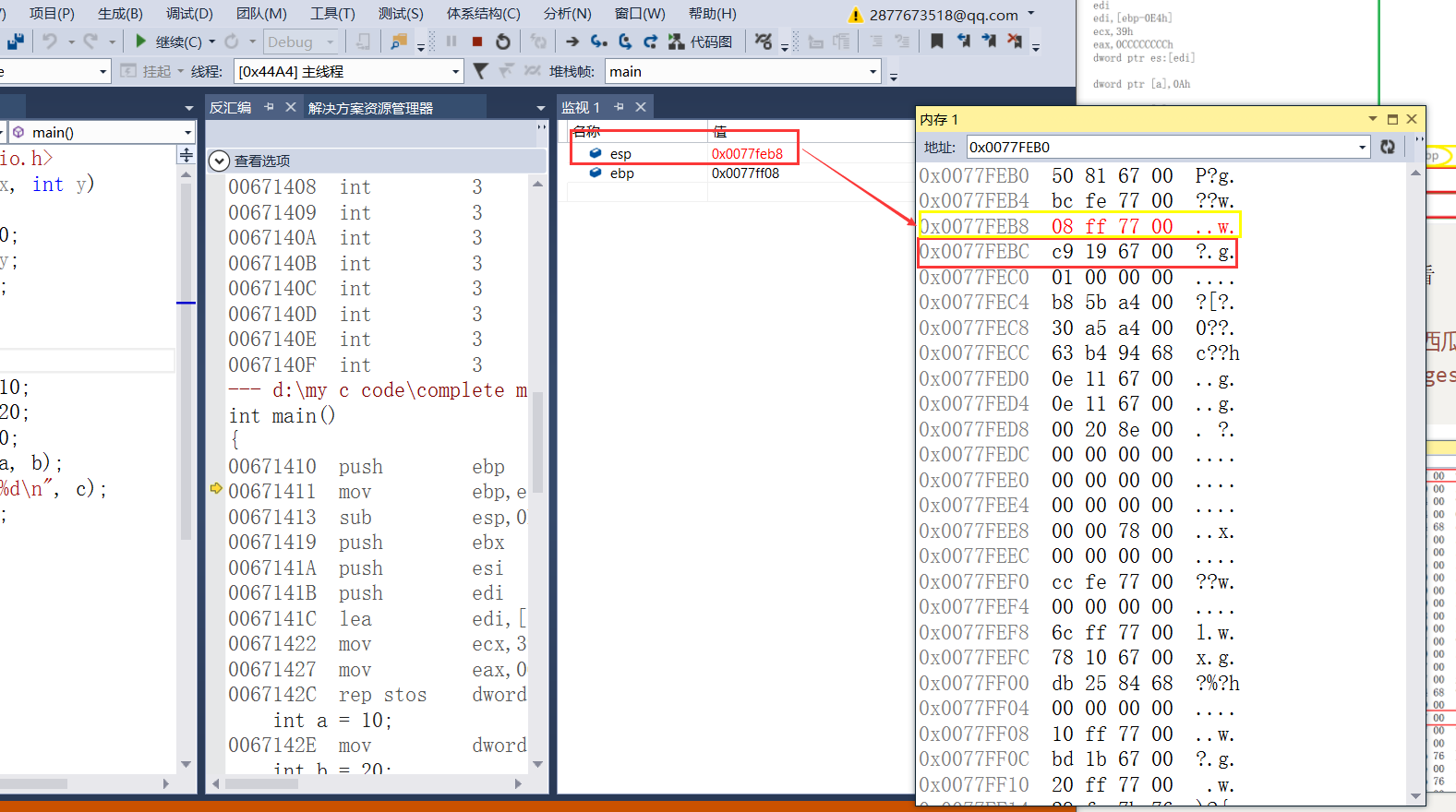

那事实上是不是这样呢？我们可以通过监视来查看

esp的地址0x0077FEBC

ebp的地址0x0077FF08



当我们进行push操作的时候发现，在栈顶上开辟了新的空间（4字节）并且将esp的地址0x0077FEBC（4字节）存放了进去，同时esp变量现在的0x0077FEB8（栈区是先先使用高地址再使用低地址）所以此时esp的位置应该往上

esp的地址0x0077FEB8

ebp的地址0x0077FF08

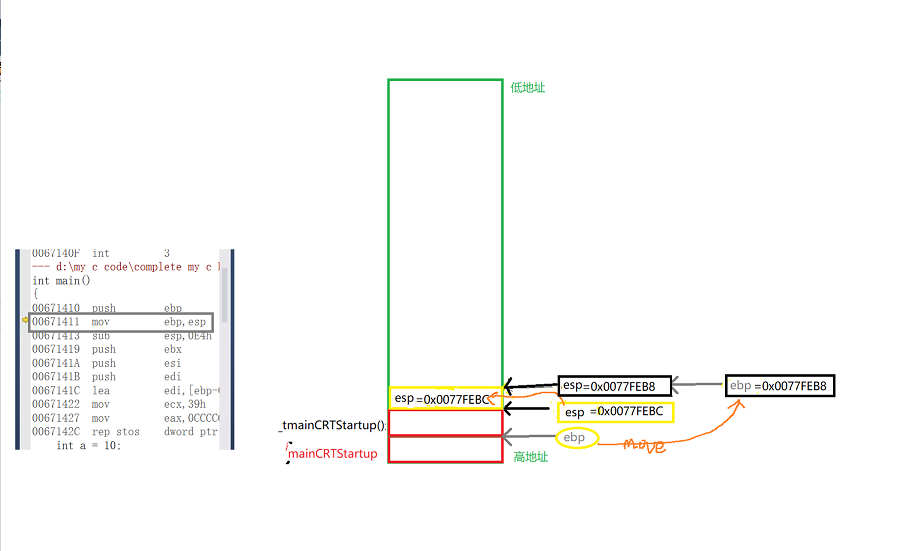

move ebp，esp

move ebp，esp意思为将esp赋值给ebp



esp=0x0077FEB8

ebp=0x0077FEB8

这里其实也看出了ebp从原来的0x0077FF08变成了和esp一样的0x0077FEB8

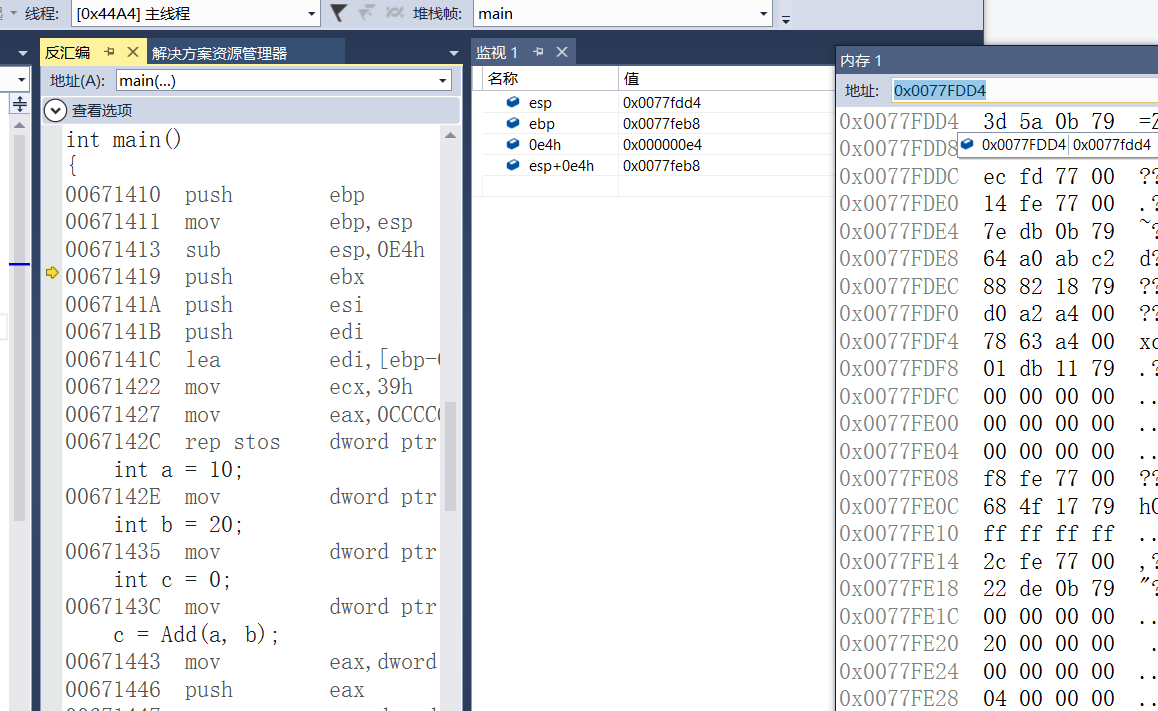

sub esp，0E4H

esp的值减去0e4h

esp=0x0077FDD4

ebp=0x0077FEB8

因为栈区的地址是先用高地址再用低地址，所以地址越小就越靠经顶部。

esp+0e4h=0x0077FEB8

也就是说esp，ebp现在维护着0e4h个空间，这个新开辟出的空间就是为main函数开辟的栈帧





push ebx /esi/ edi

这里三次push操作和最开始的一样

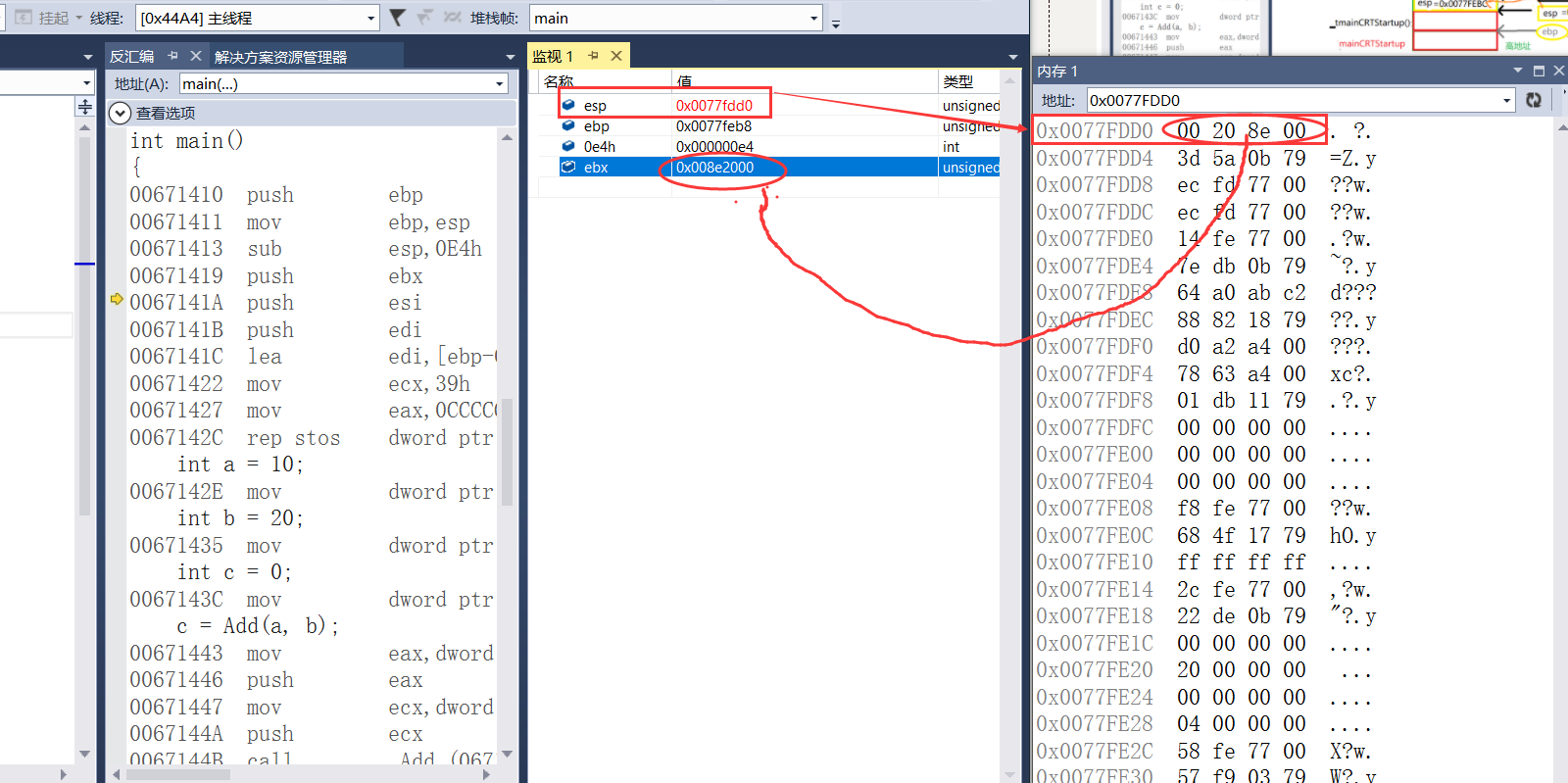

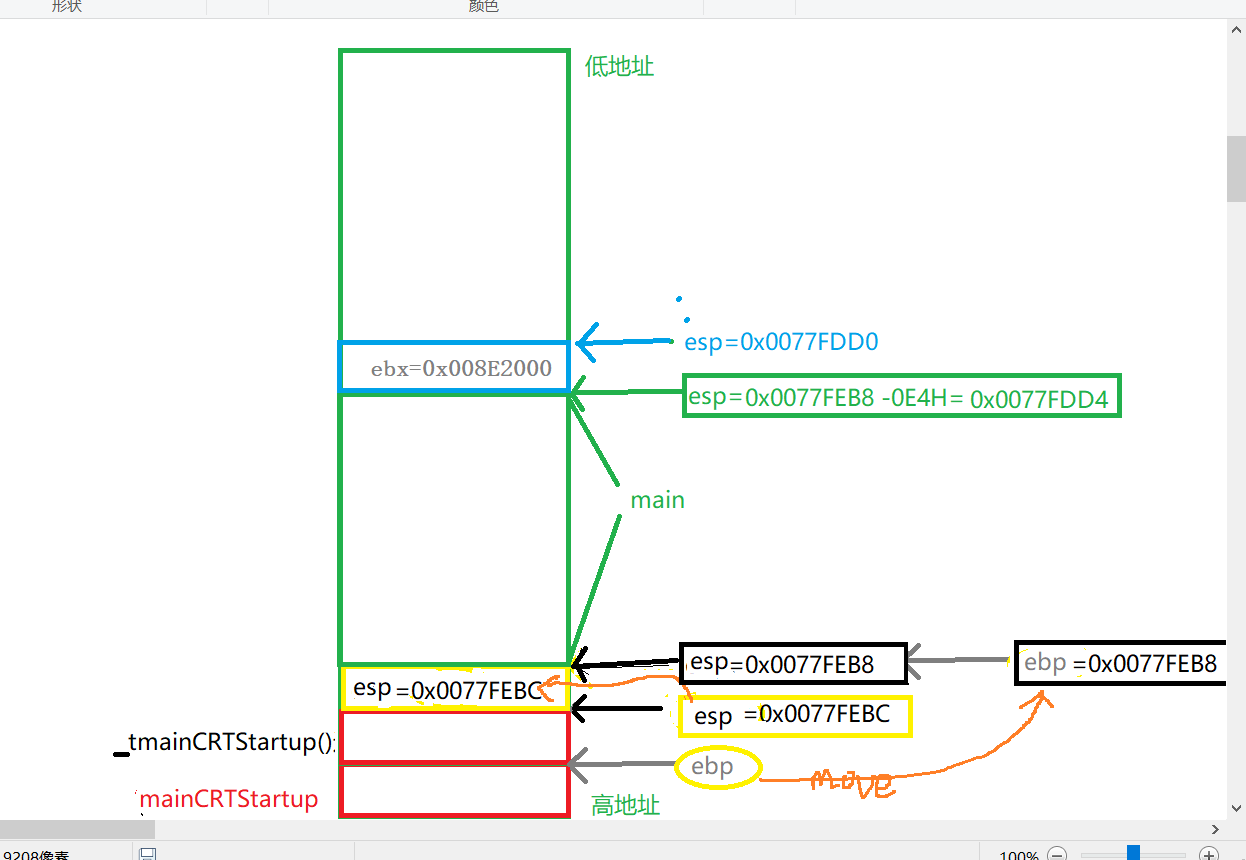

push ebx

esp=0x0077FDD0

ebp=0x0077FEB8

ebx=0x008E2000



esp由原来的0x0077FDD4变成0x0077FDD0，比原先多了4字节的空间且多的空间存放的是ebx的值

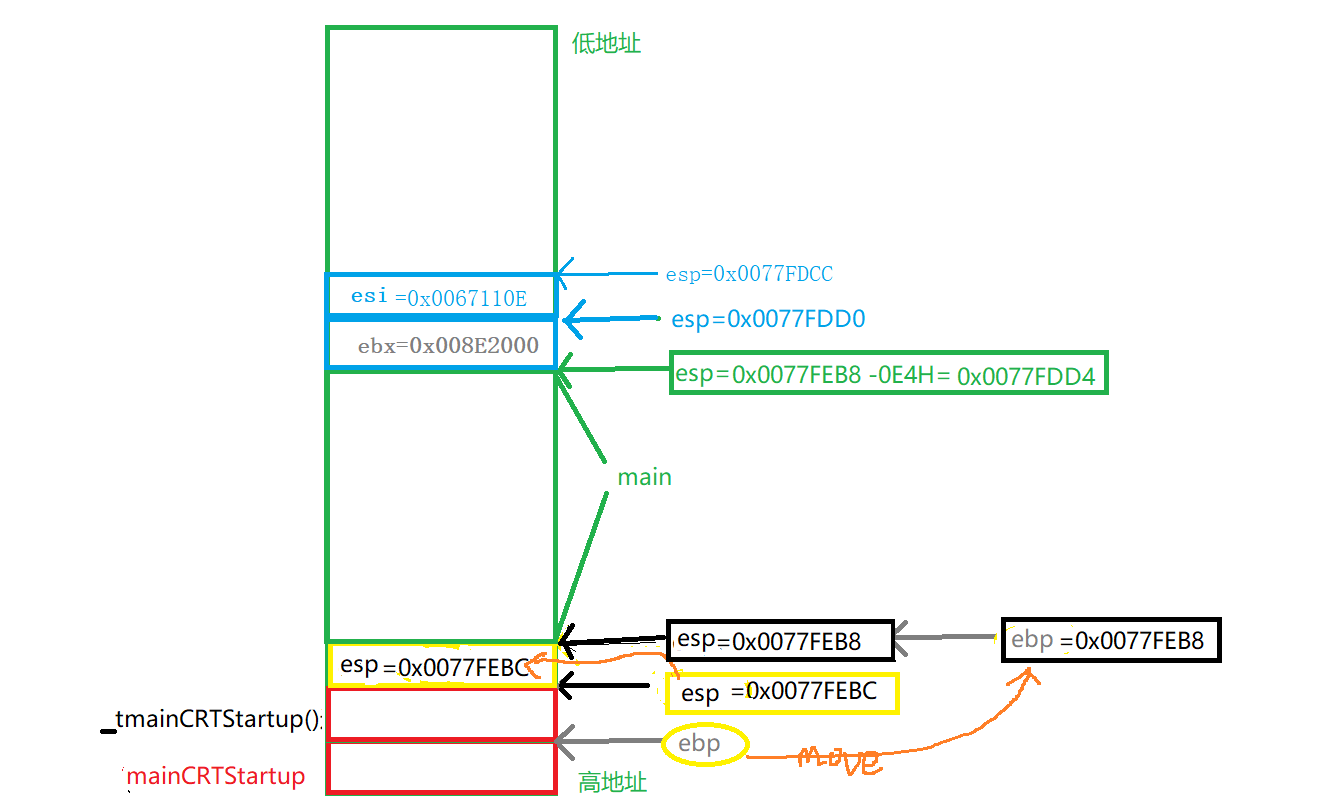

同理push esi

esp=0x0077FDCC

ebp=0x0077FEB8

esi=0x0067110E

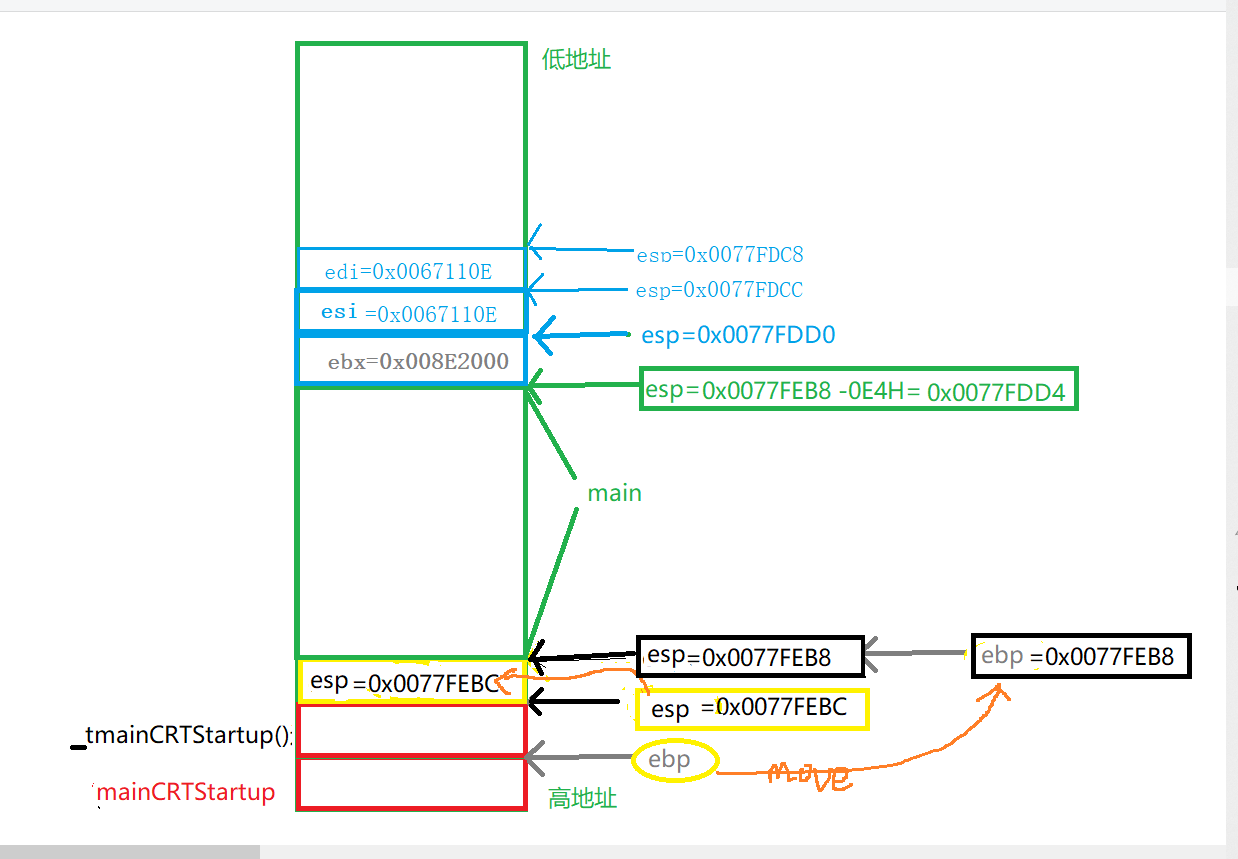

同理push edi

esp=0x0077FDC8

ebp=0x0077FEB8

edi=0x0067110E

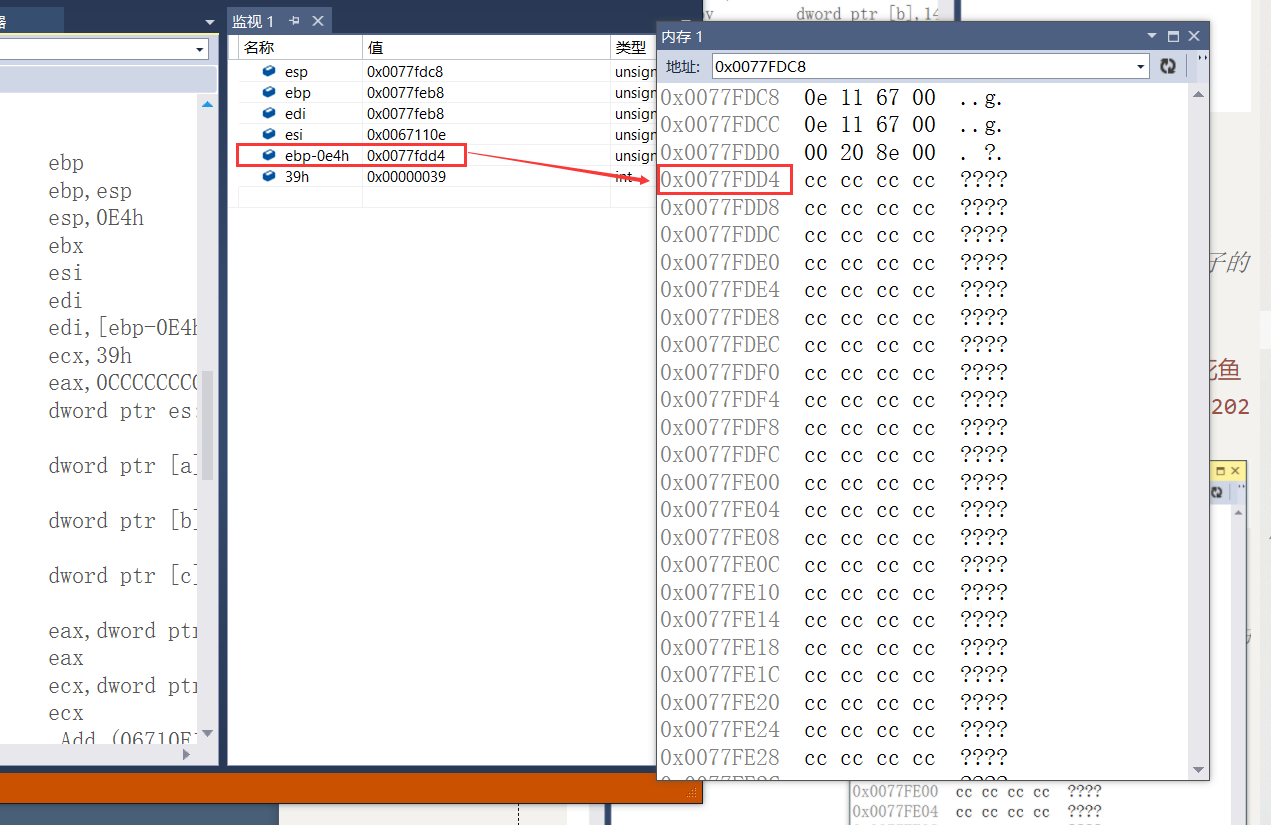

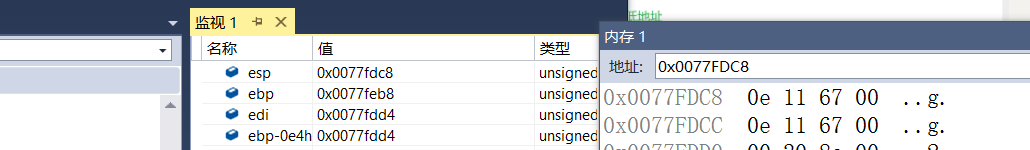

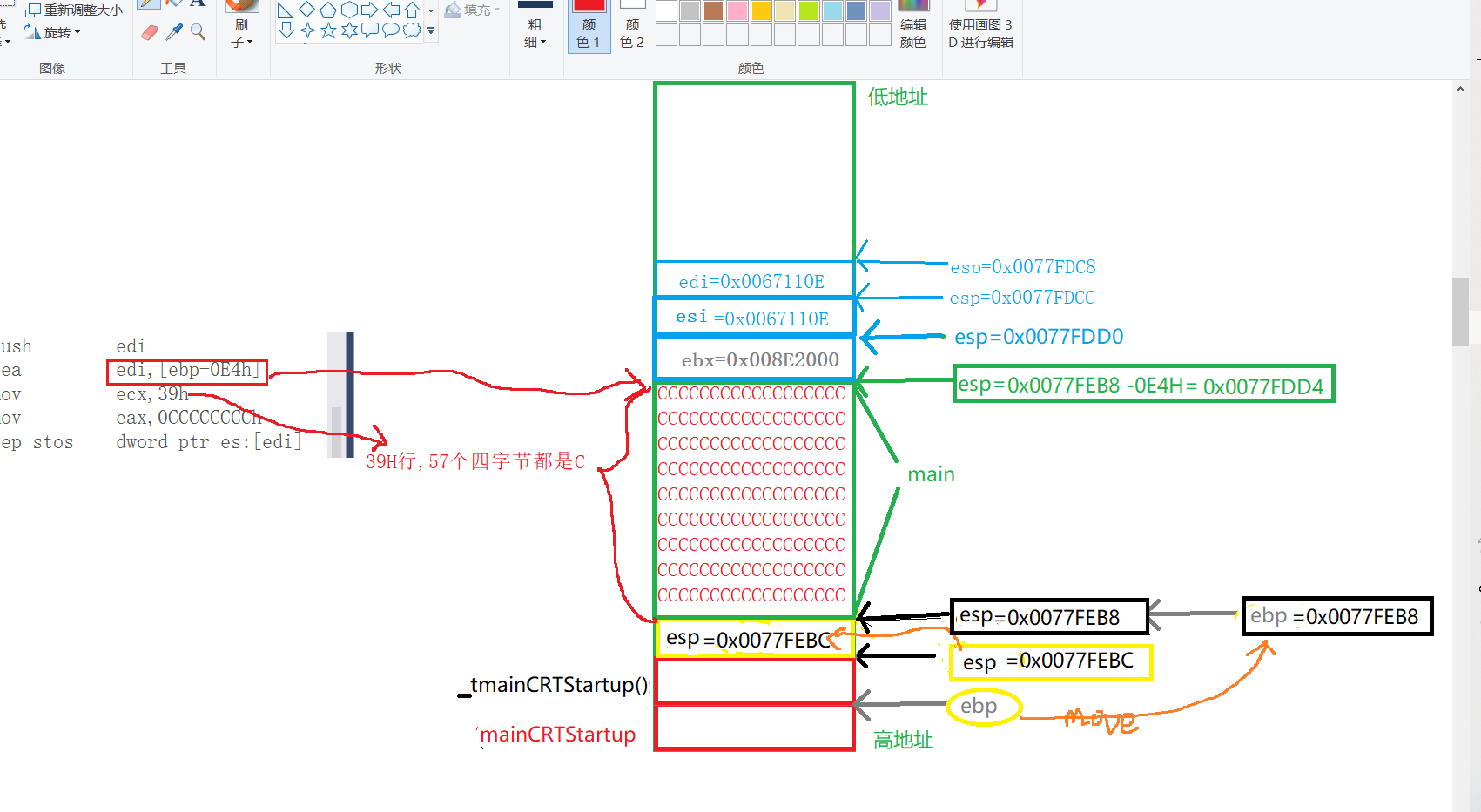

lea edi，[ebp-0E4h]

lea为加载有效地址其实就是ebp-0e4h的这个地址存放到寄存器edi中

特别的ebp-0e4h的地址其实就main函数栈顶地址



就是说现在的edi=0x0077FDD4 指向的其实是图中绿色esp的位置

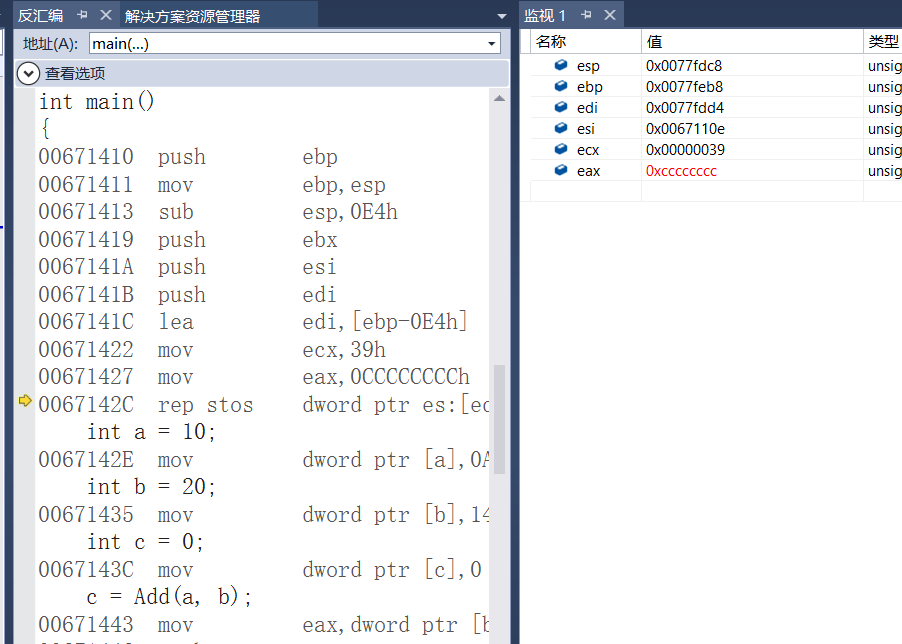

mov ecx,39h



mov eax,0CCCCCCCCh



rep stos dword ptr es:[edi]

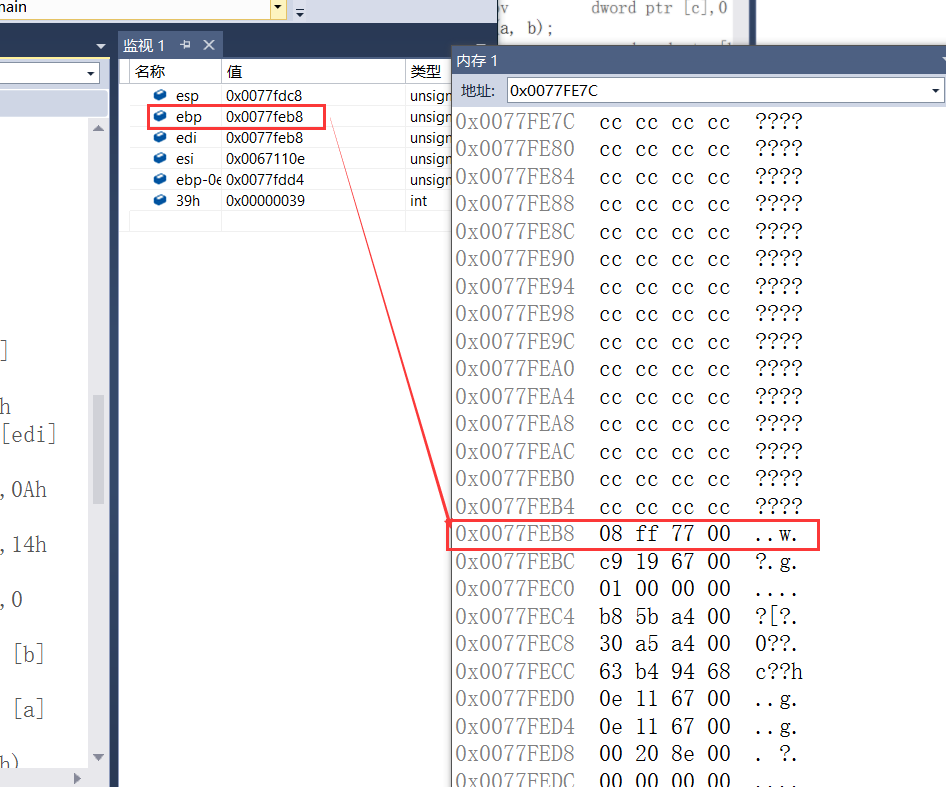

从edi里地址的位置开始向下的ecx（39h）次这么多双子的数据都赋值eax的值

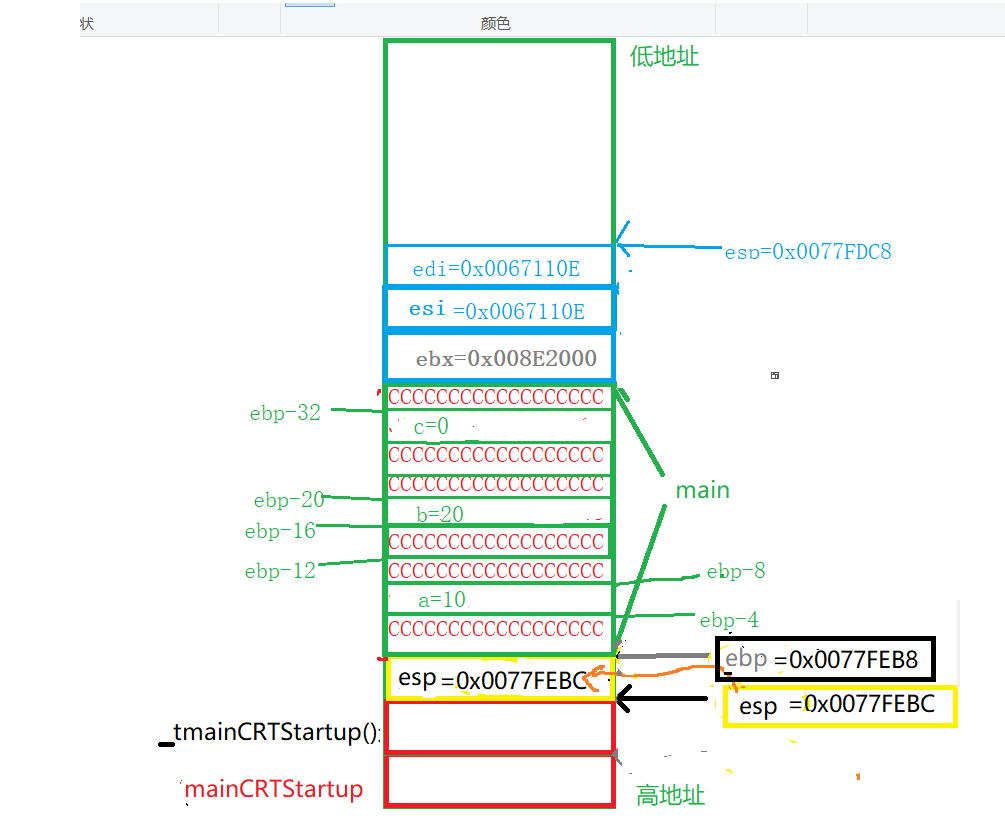

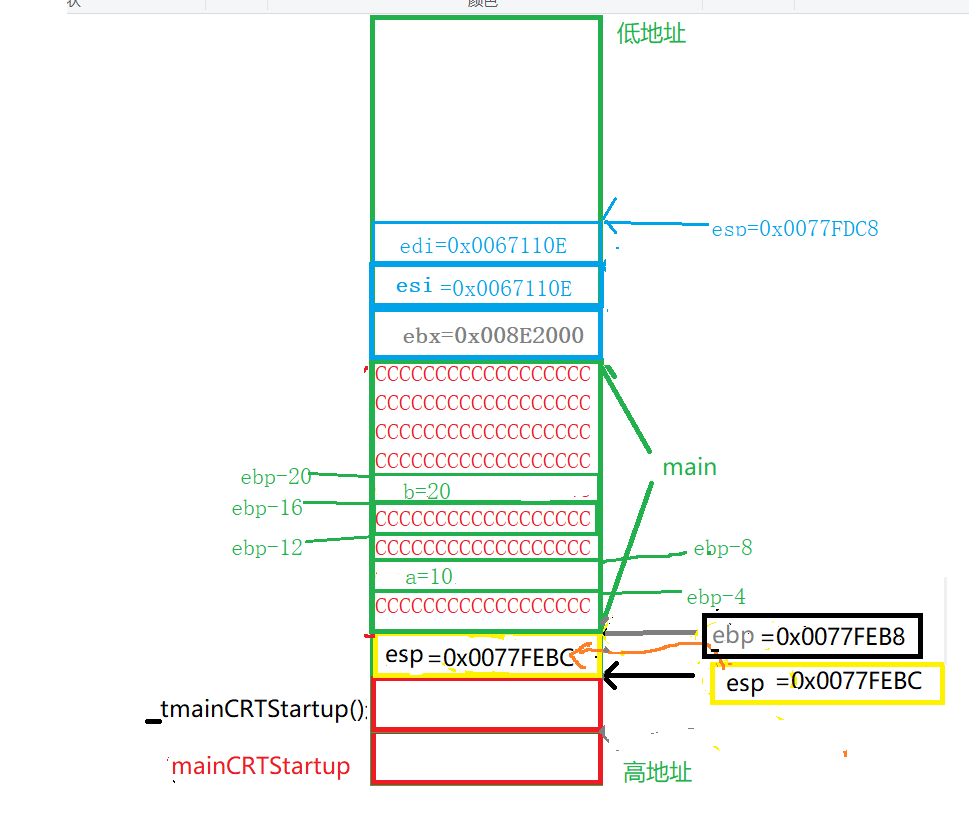

main函数中变量的初始化

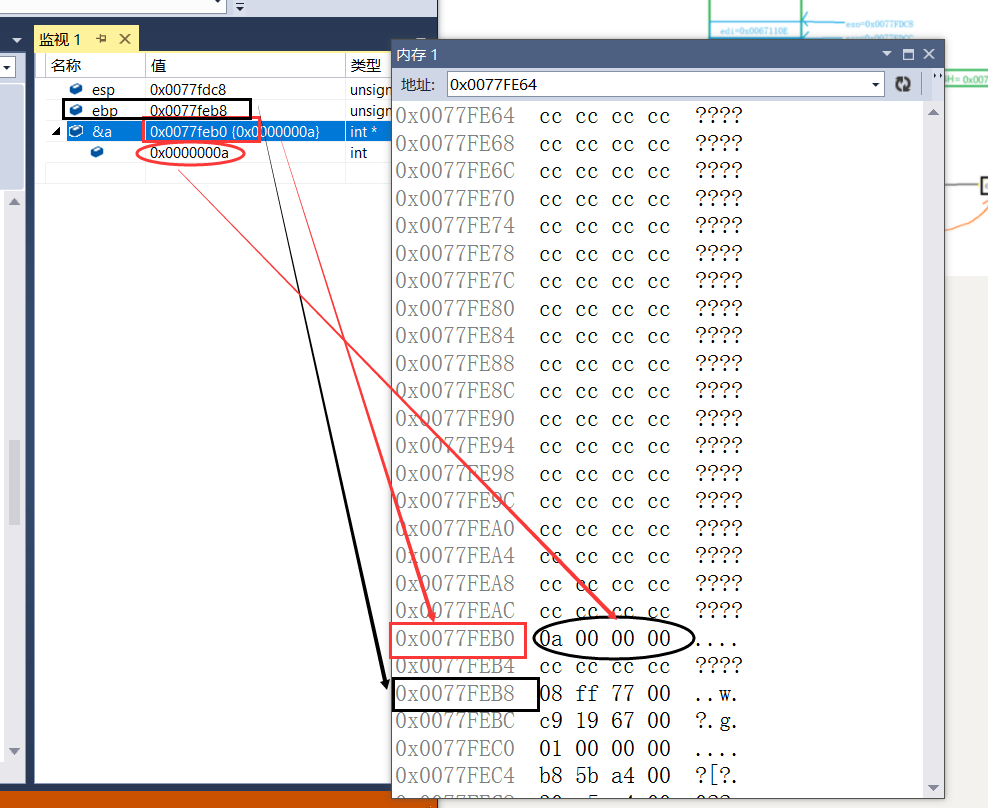

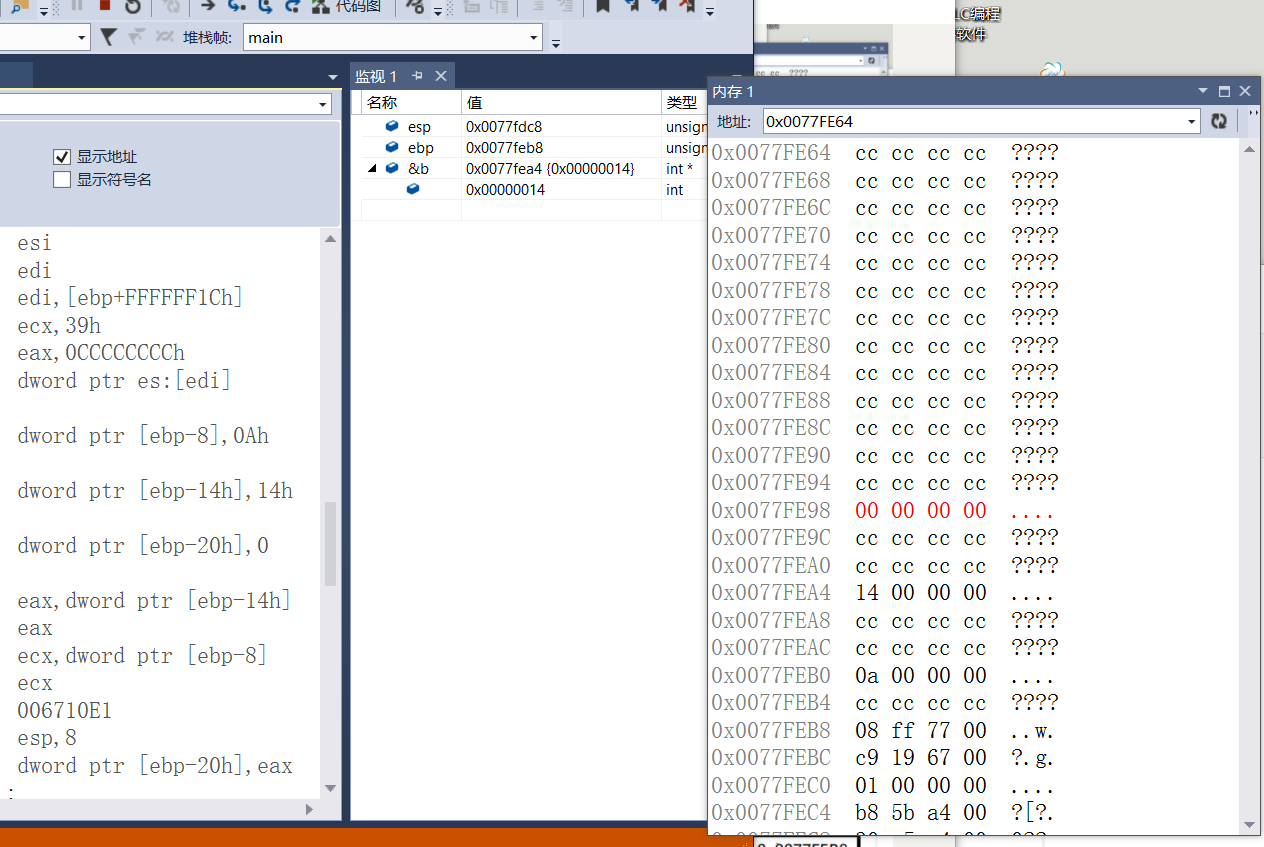

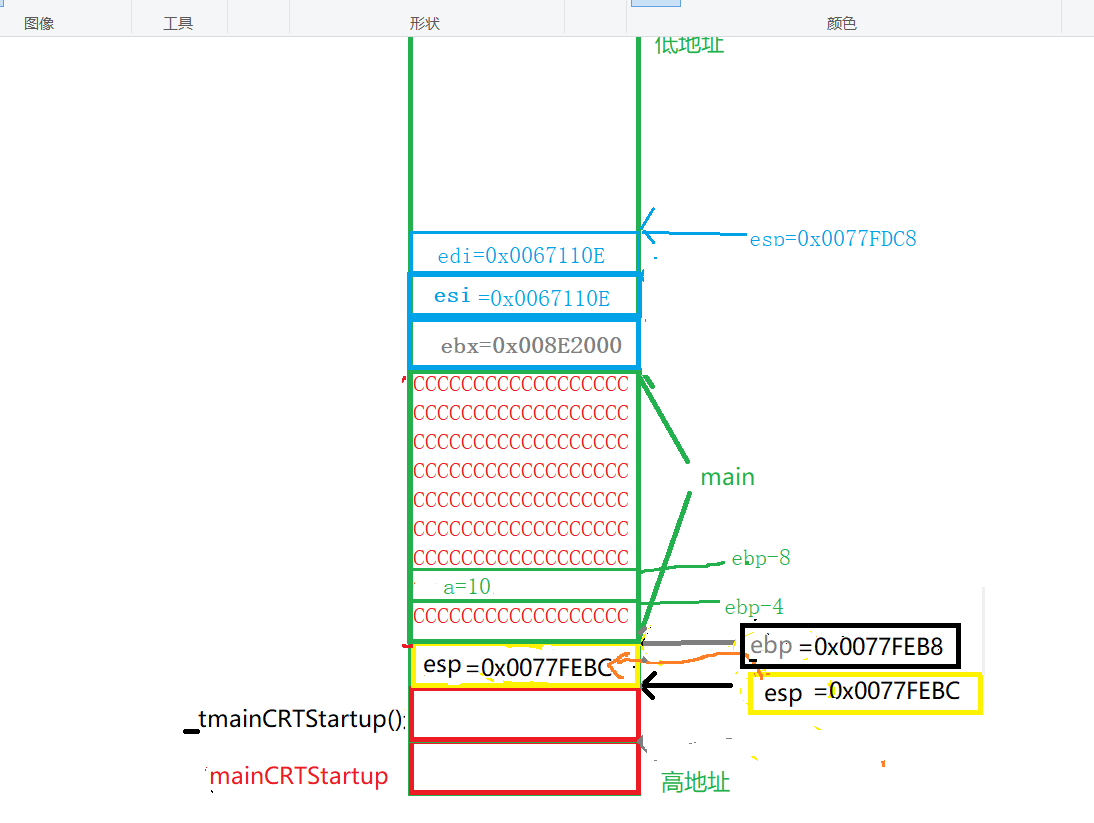

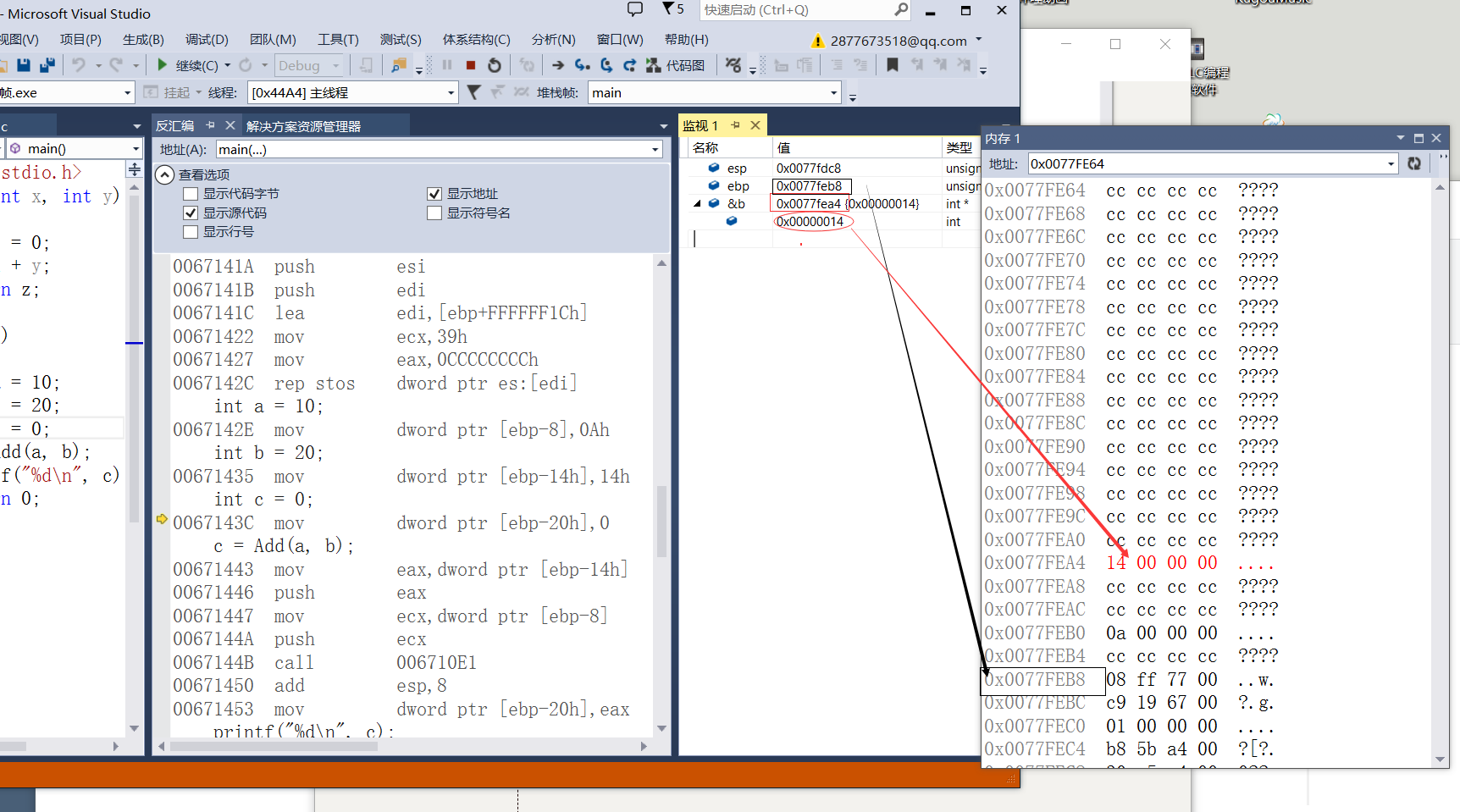

mov dword ptr [ebp-8],0Ah

将0Ah就是10放到ebp-8的位置





mov dword ptr [ebp-14h],14h





​mov dword ptr [ebp-20h],0





调用add函数栈帧变化

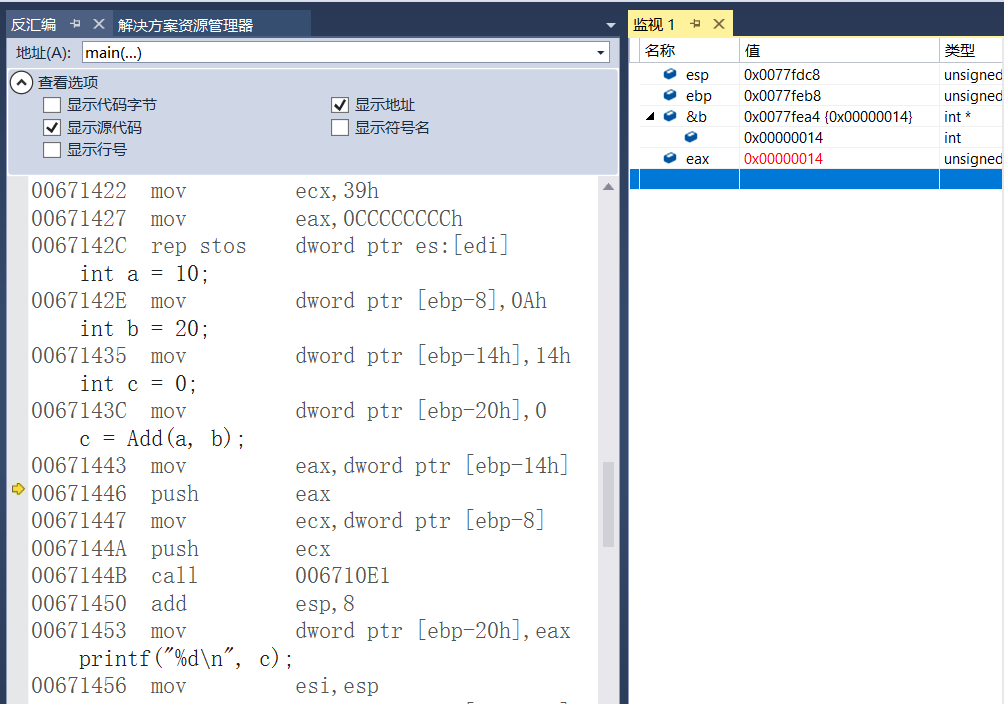

mov eax,dword ptr [ebp-14h]

将ebp-14h中的值赋值给eax

也就是说将b的值20赋值给了eax

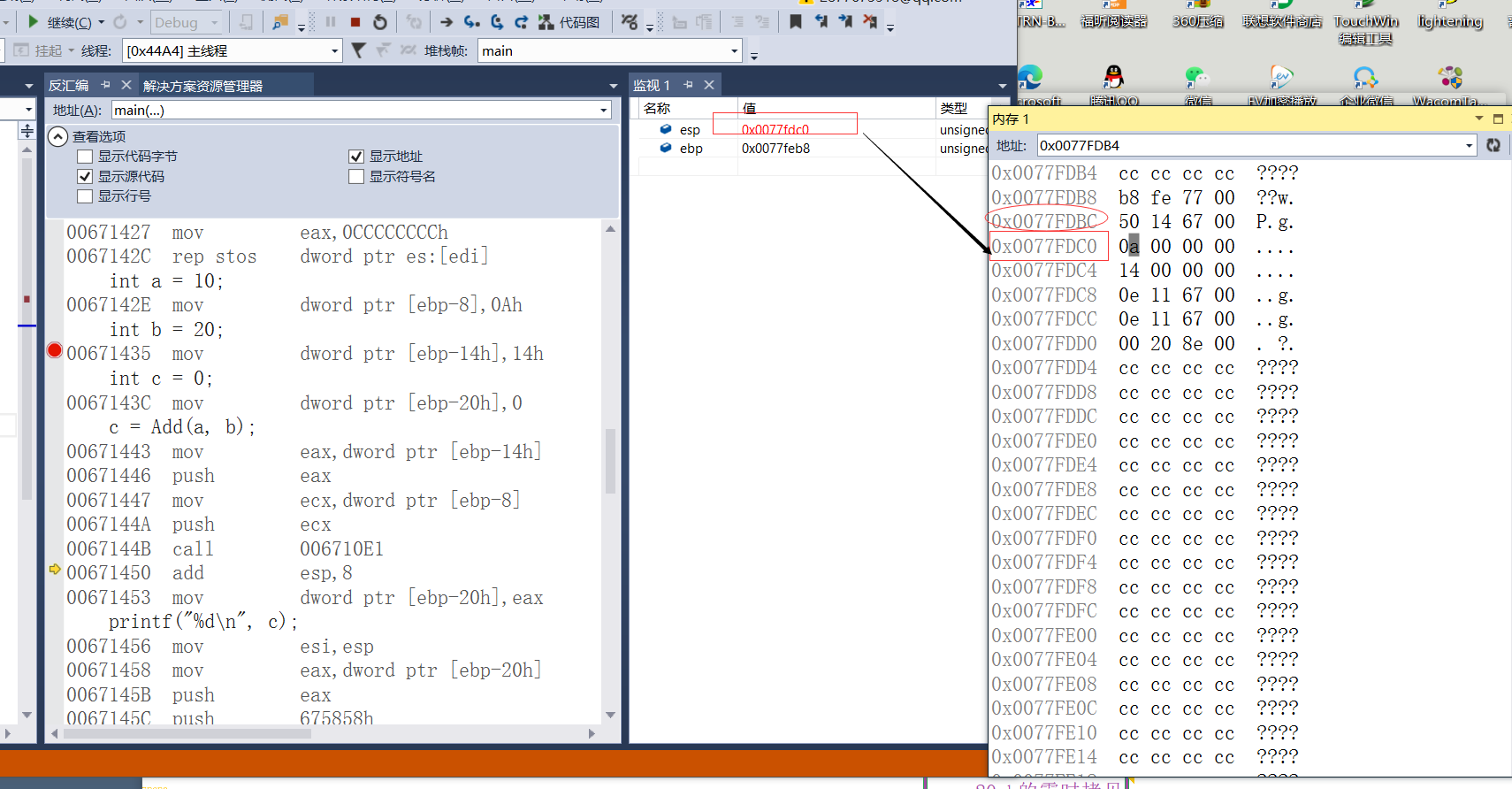

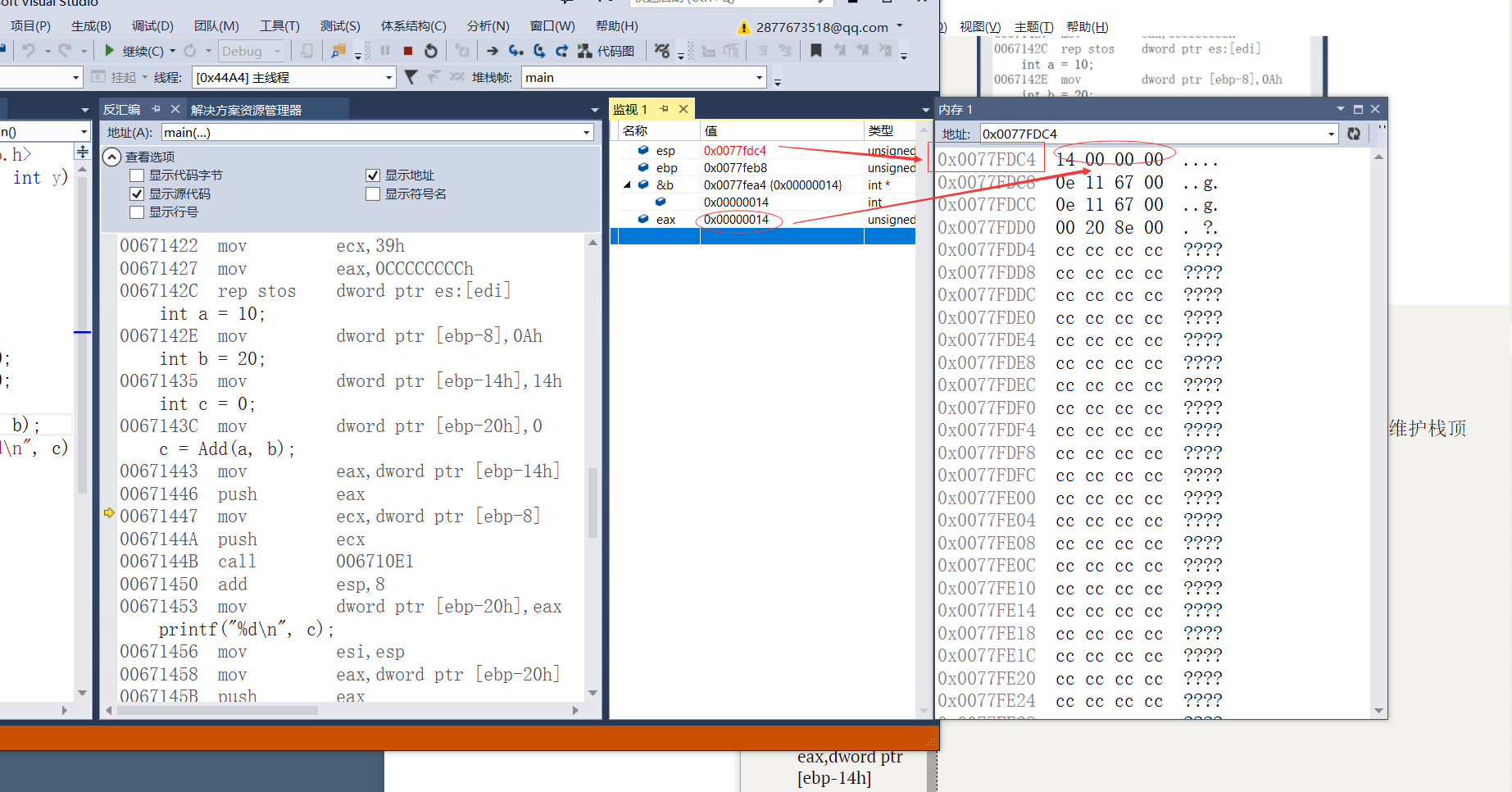

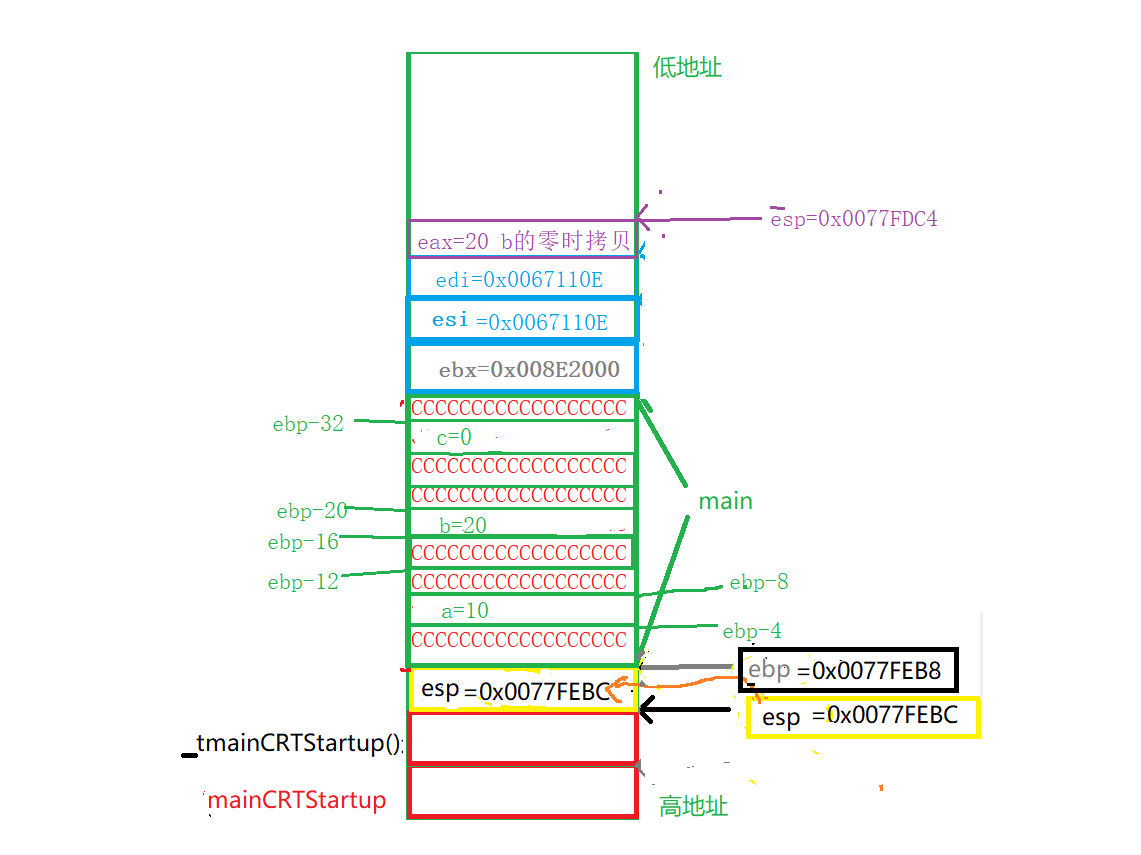

push eax

同样进行压栈操作在栈顶将eax的值放入并且esp维护栈顶

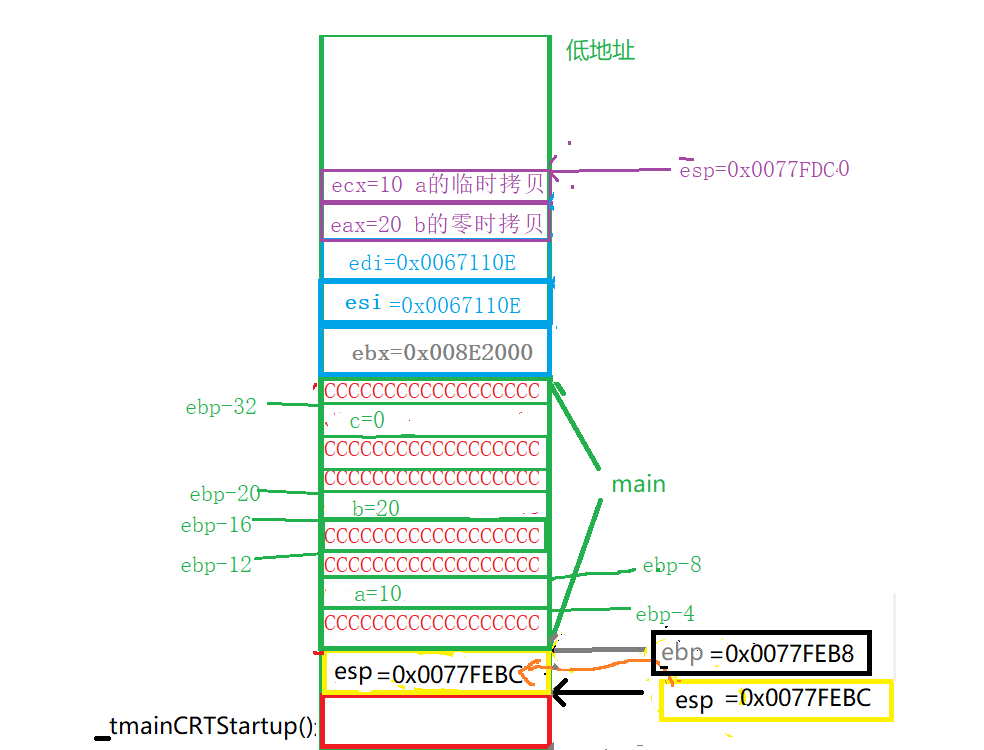

mov ecx,dword ptr [ebp-8]

 同样的道理这两部就是创建空间将a的值创建进去

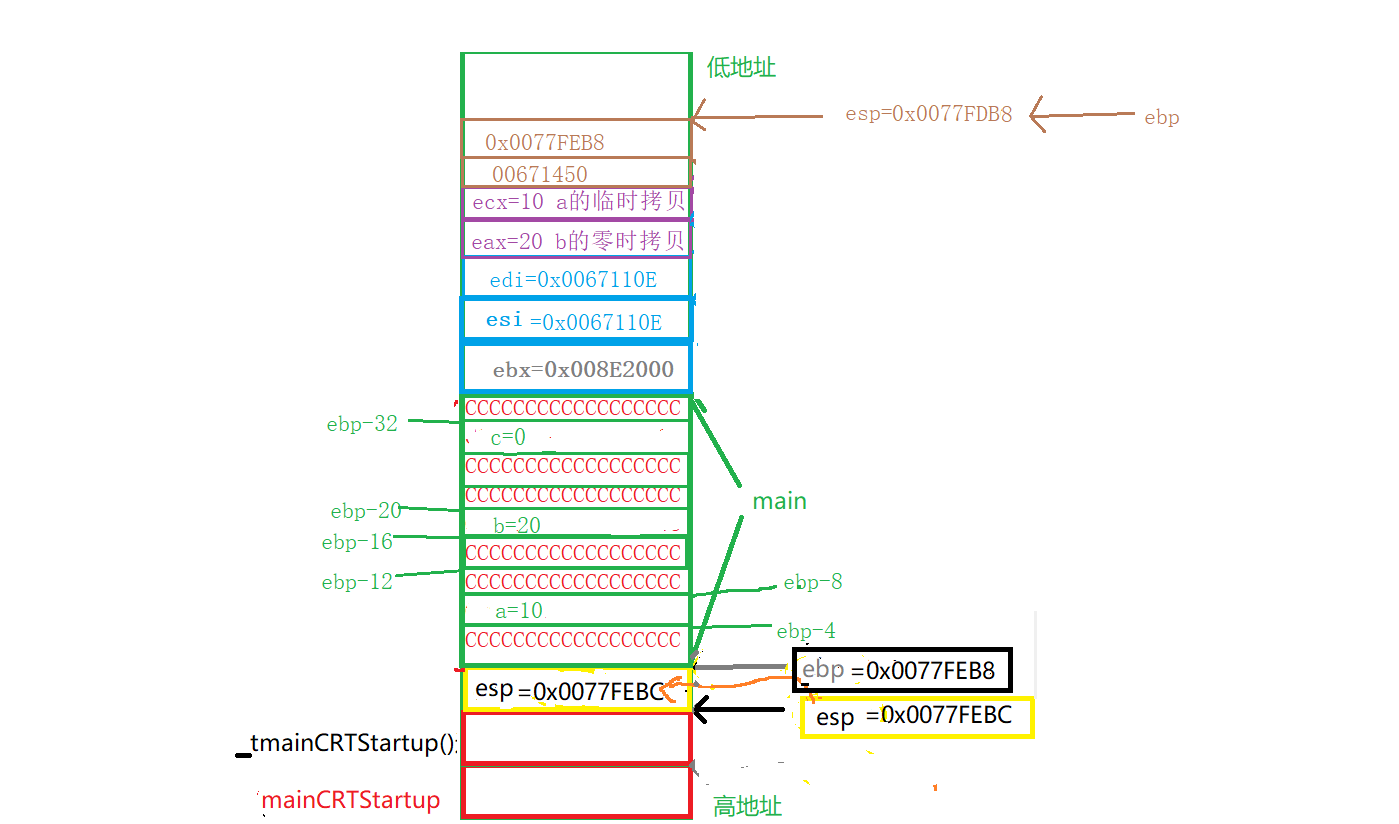

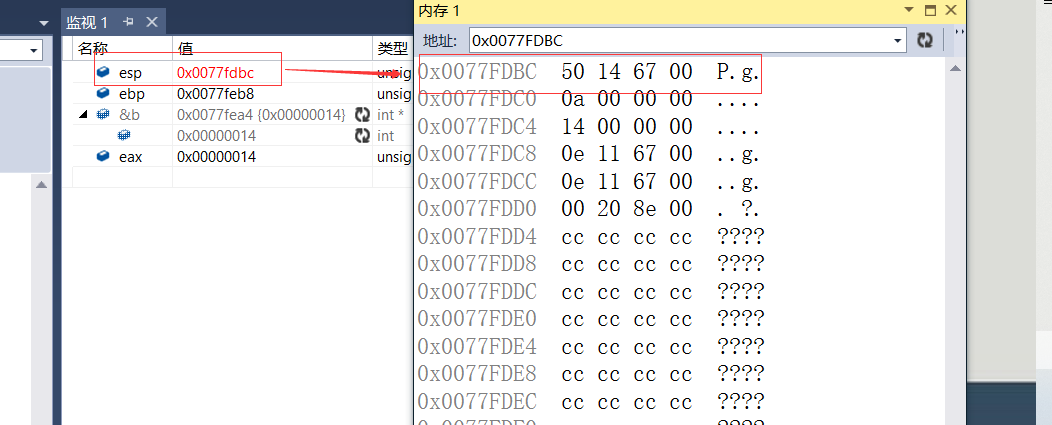

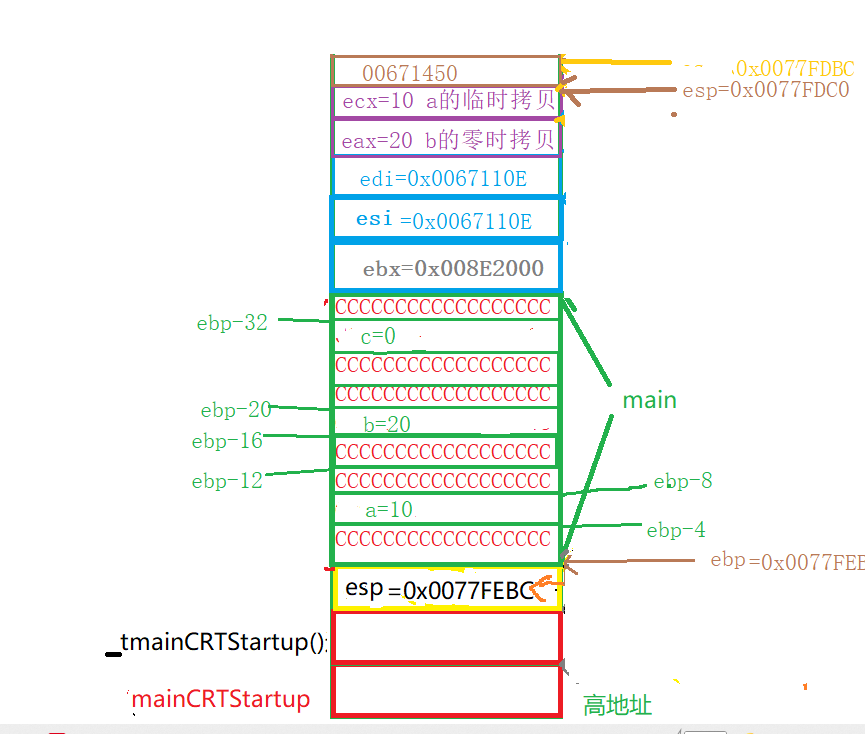

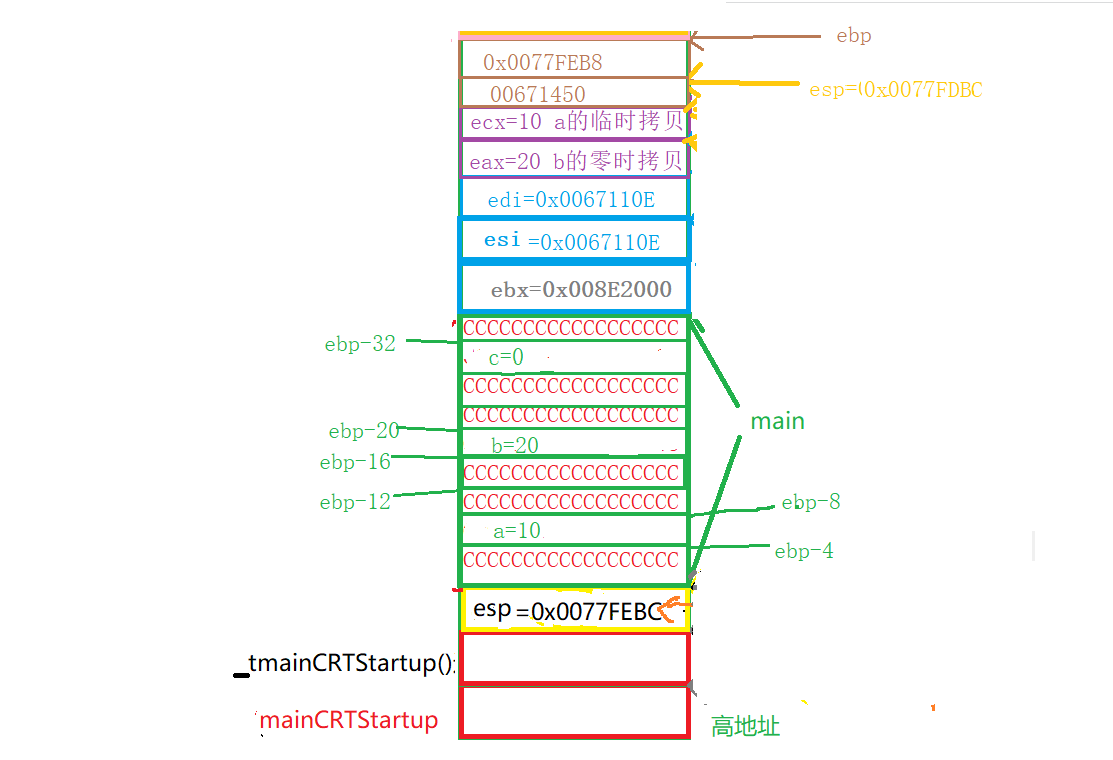

call

call指令其实是将一下条指令的地址进行压栈

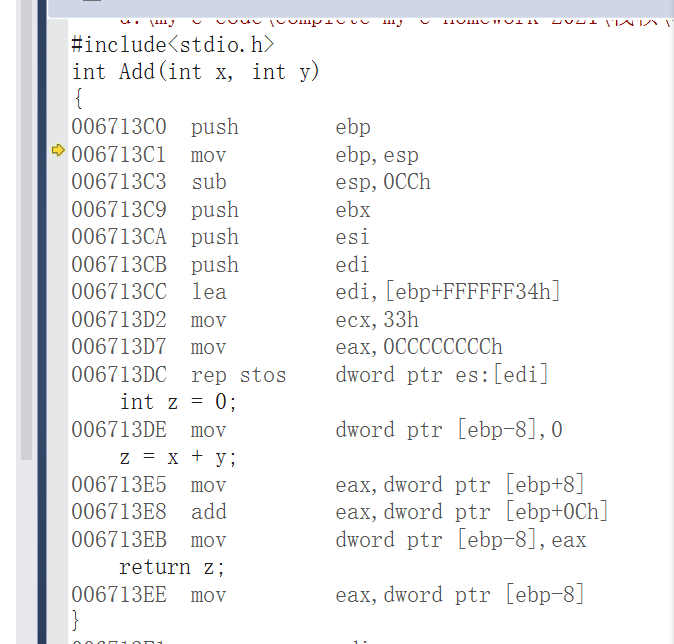

进入Add函数

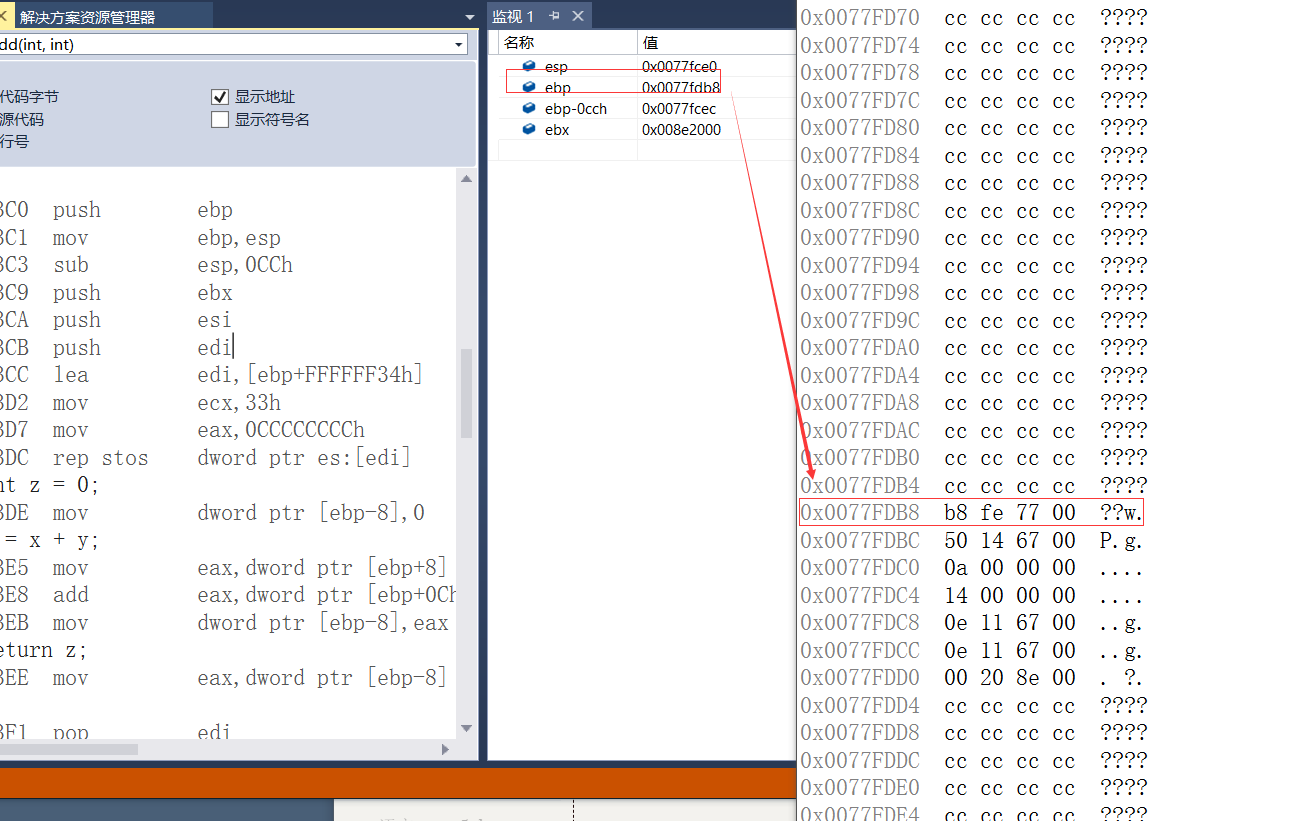

首先还是push ebp这里不在解释直接截图了

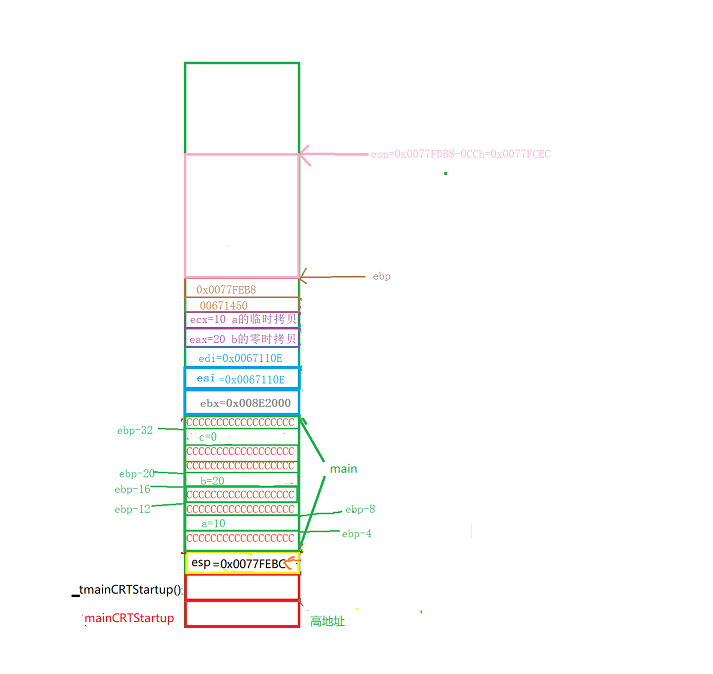

 mov ebp,esp

 sub esp,0CCh

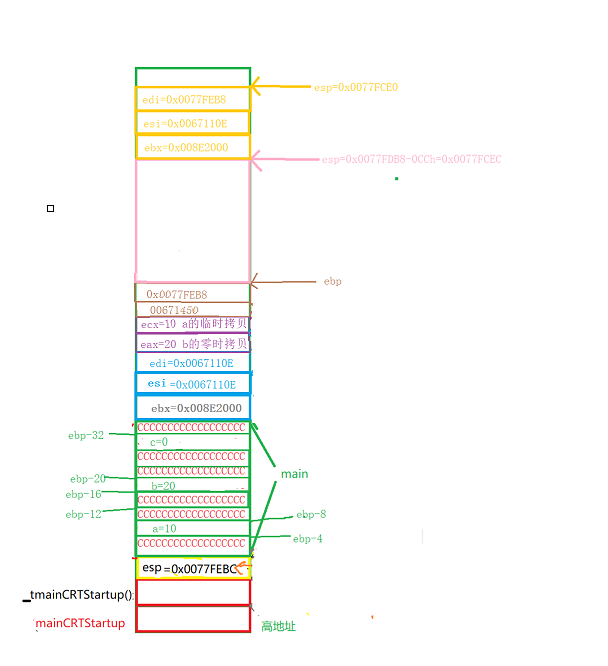

 三次压栈不过多赘述

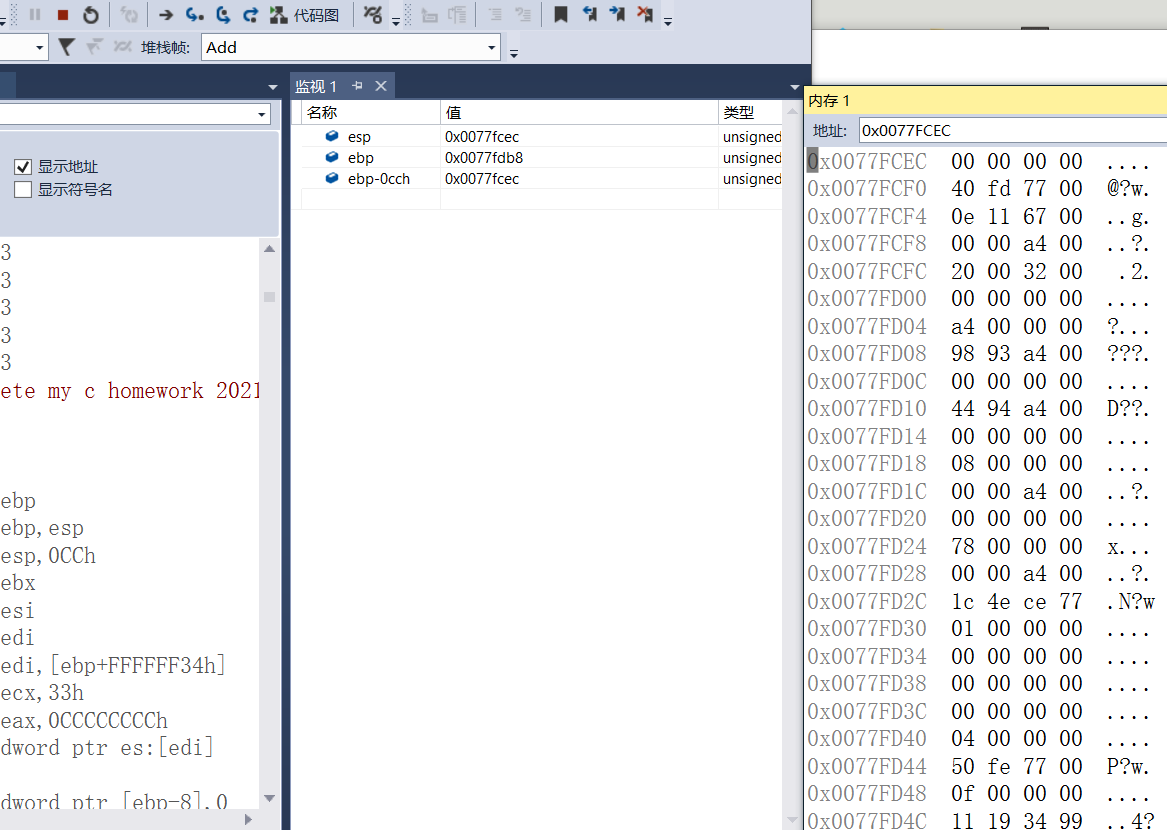

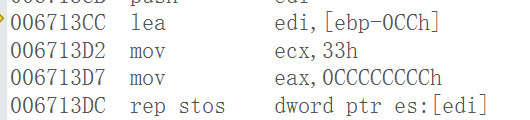

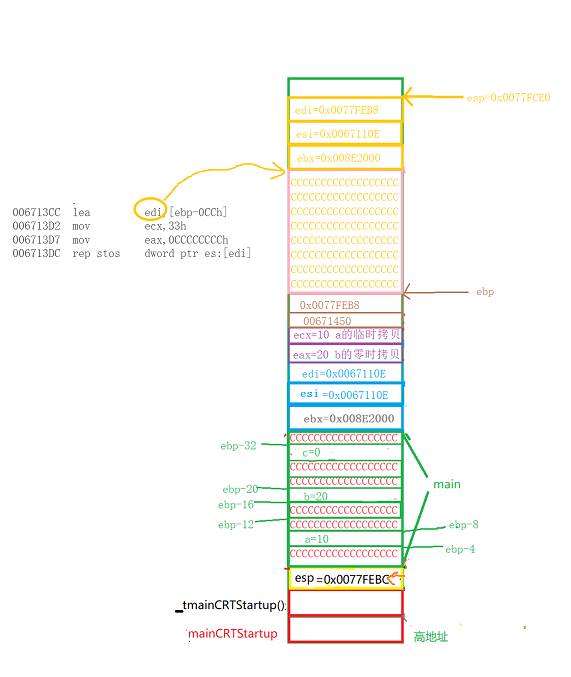

lea edi,[ebp-0CCh]

ebp-0CCh其实是粉红色esp的位置

 将edi里的地址向下ecx次（33h）的双字赋值0CCCCCCCCh

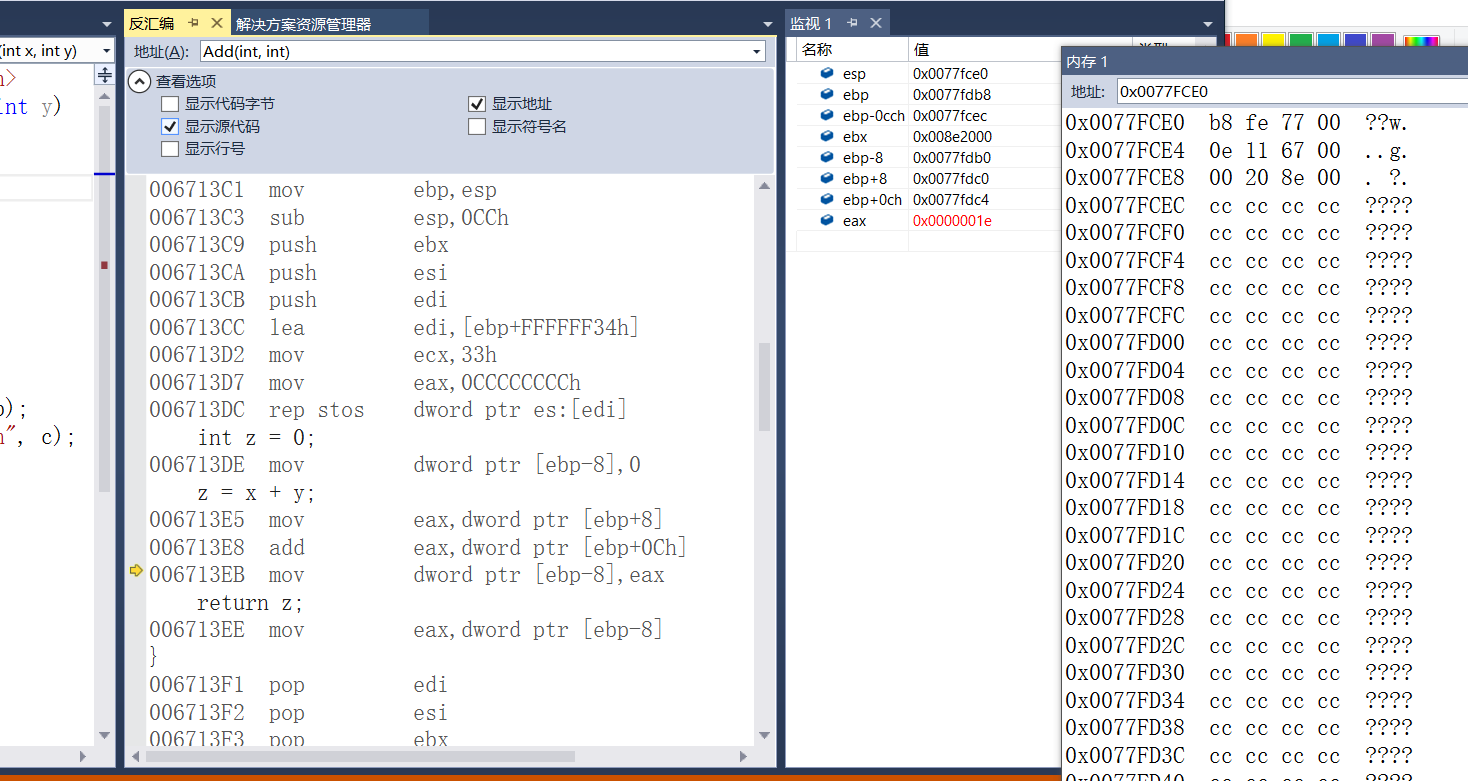

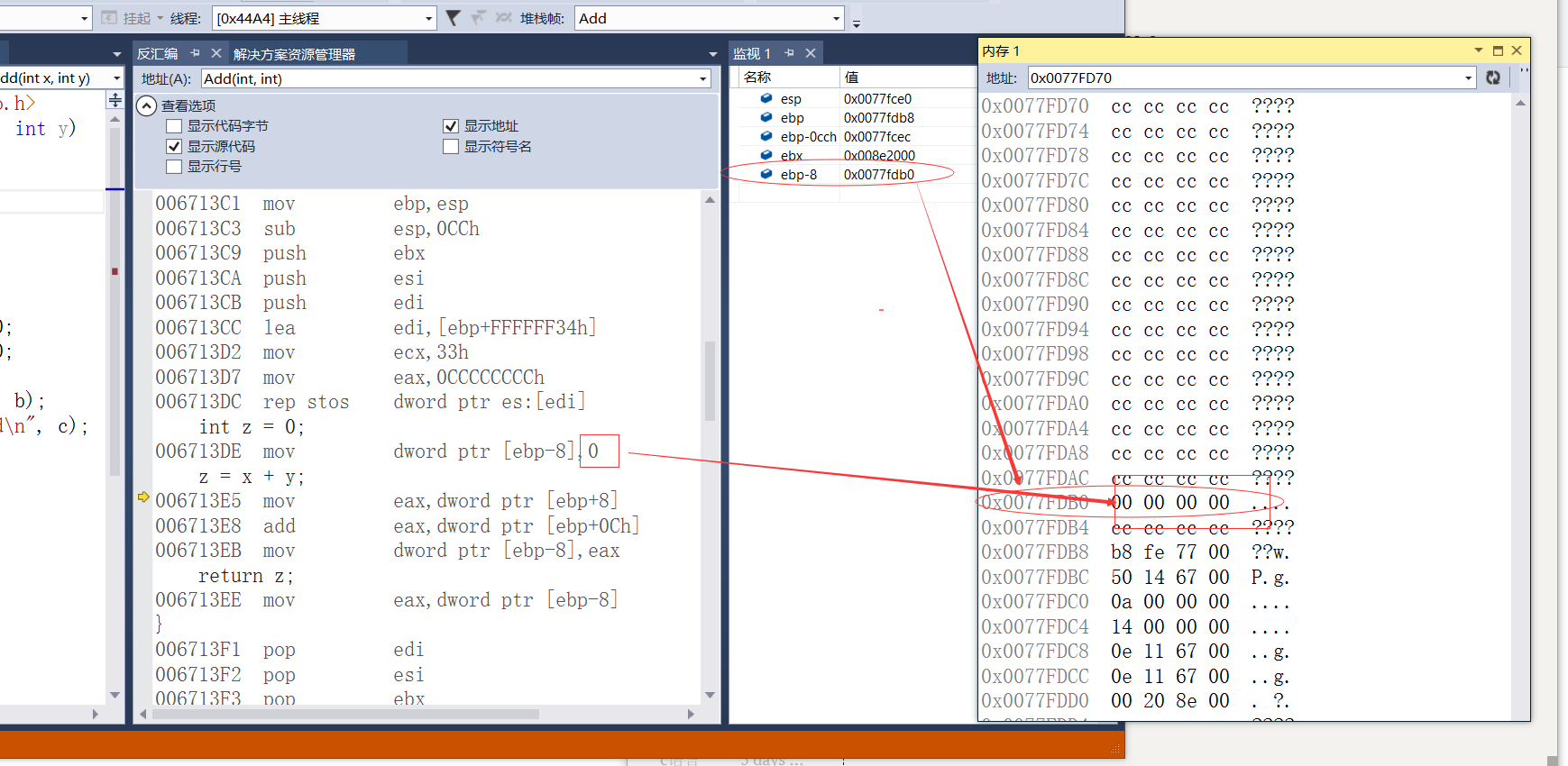

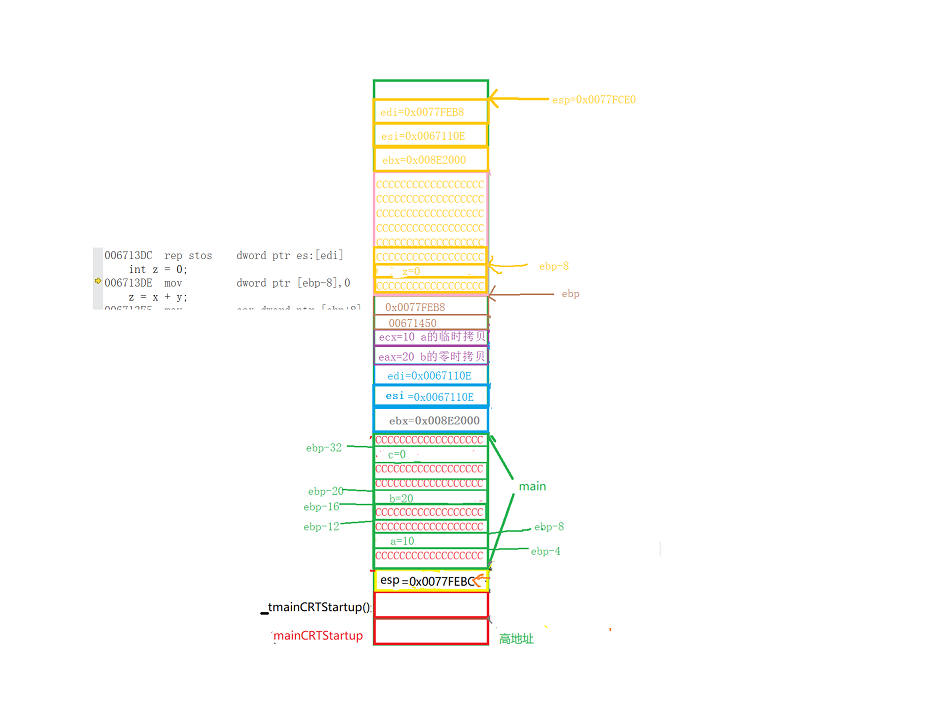

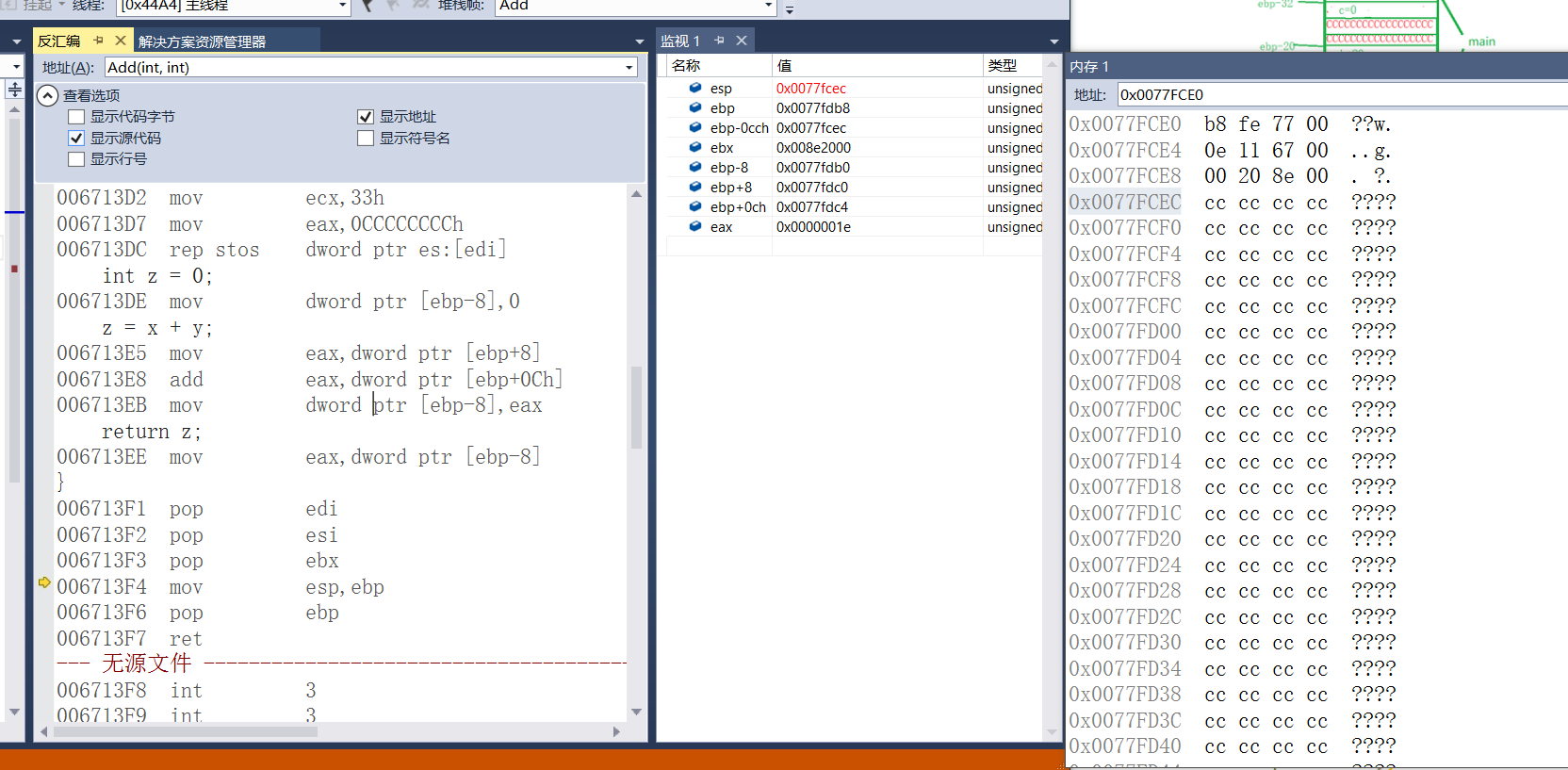

 mov dword ptr [ebp-8],0

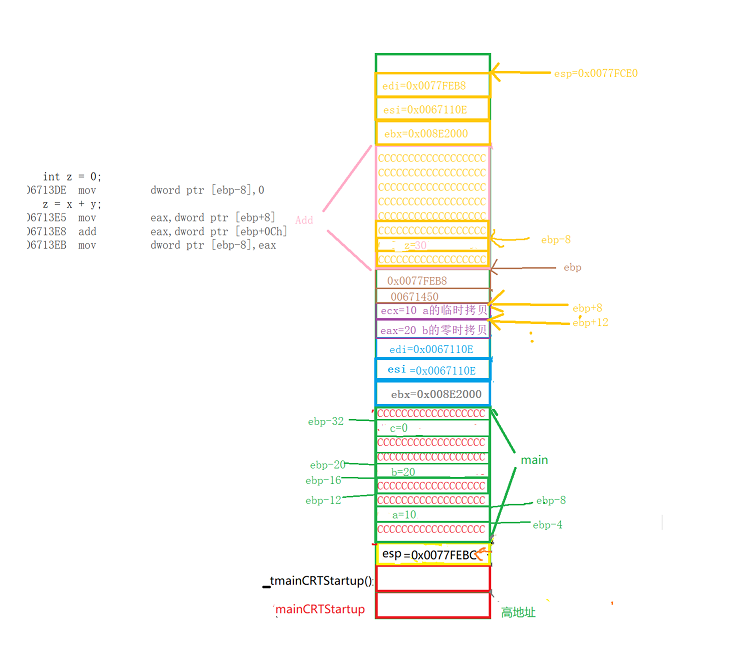

mov eax,dword ptr [ebp+8]

add eax,dword ptr [ebp+0Ch]

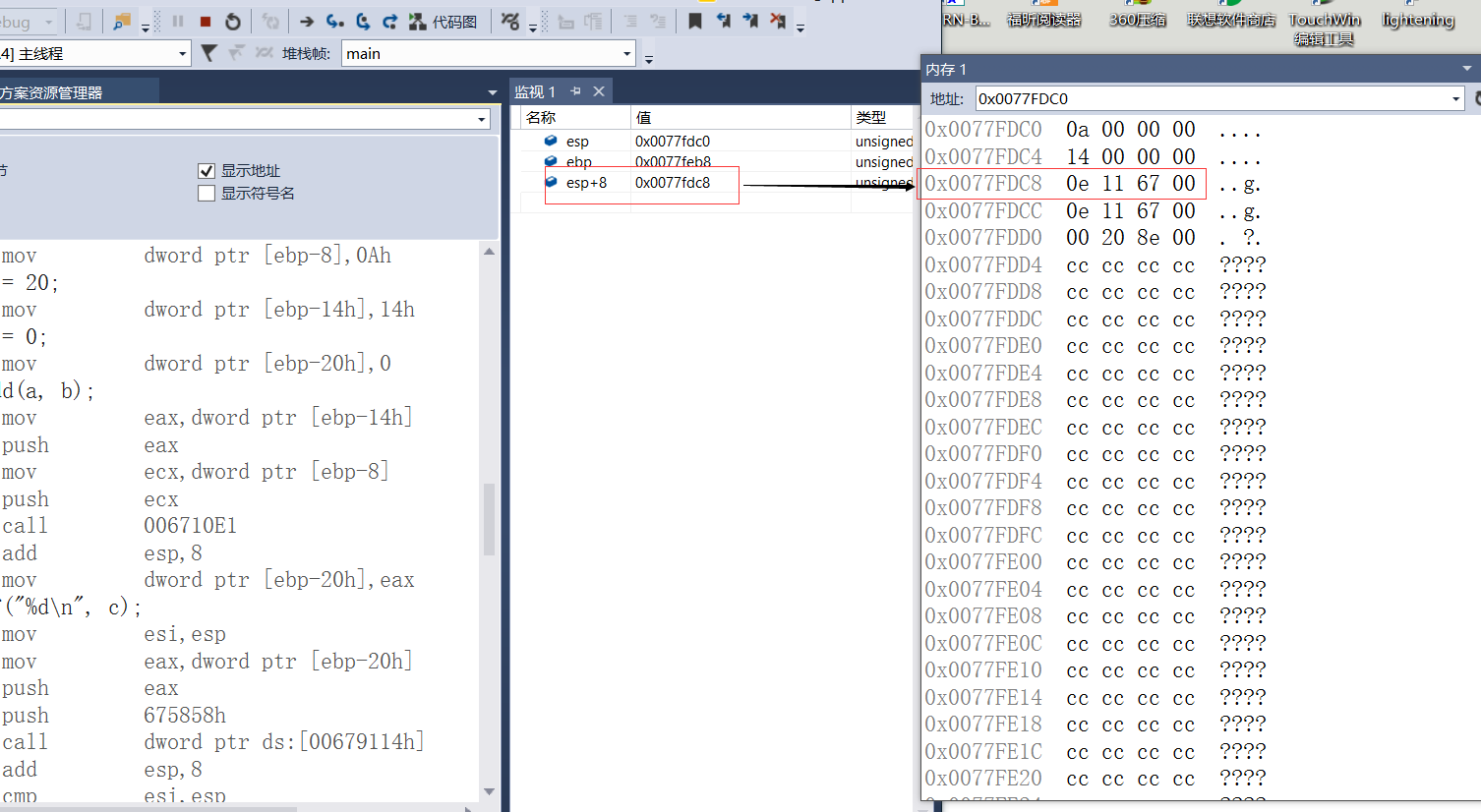

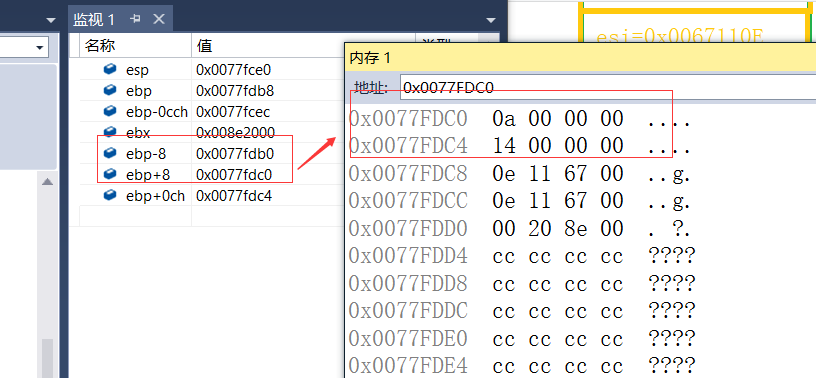

ebp+8其实就是变量a传的参数

ebp+12其实就是变量b传的参数

将a的值放入eax ，再将b的值加到eax也就是10+20=30

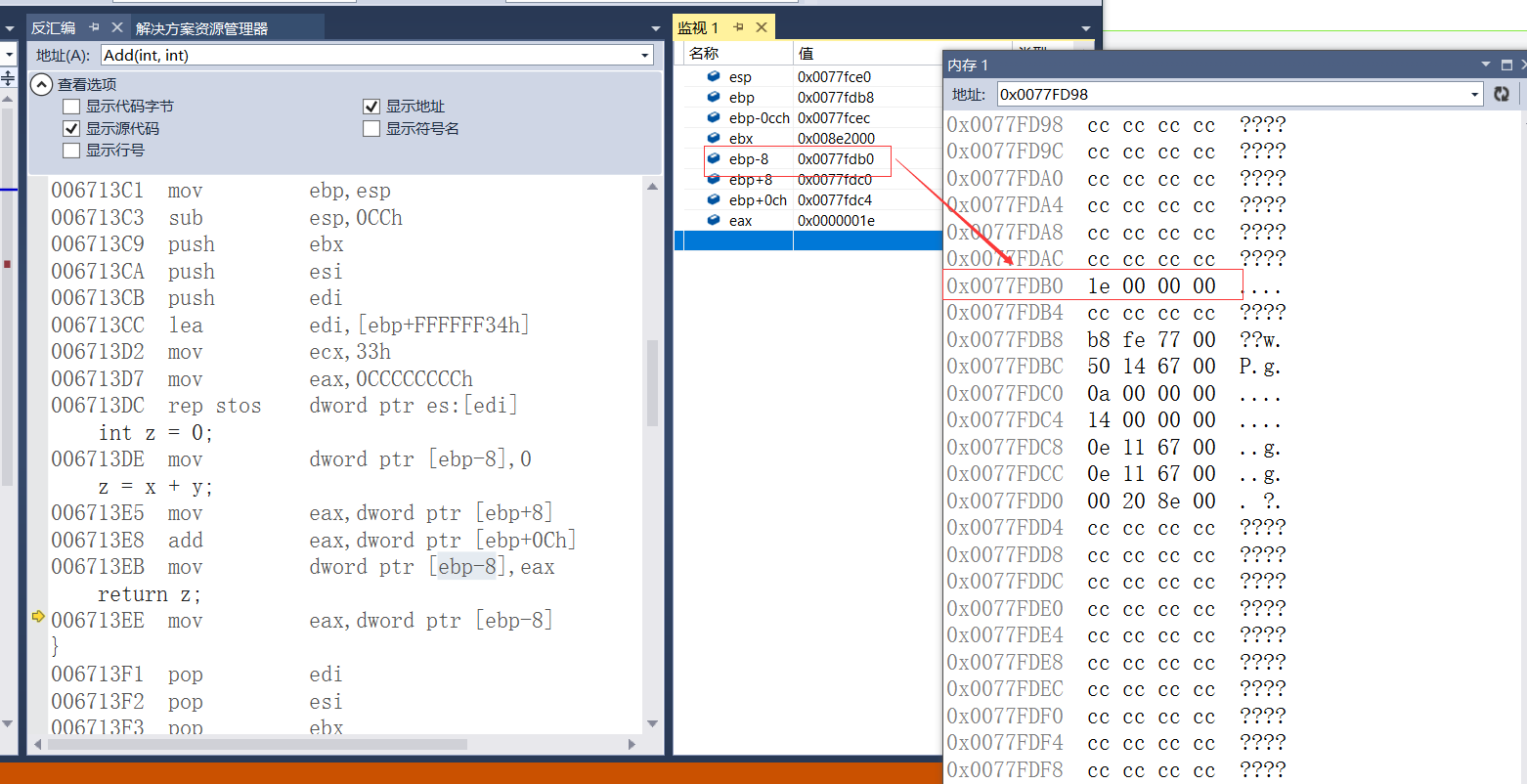

mov dword ptr [ebp-8],eax

eax存放的是30，将30放到ebp-8的位置就是z的位置



 这里当出了函数，变量就应该销毁所有要把返回值再次放入寄存器中

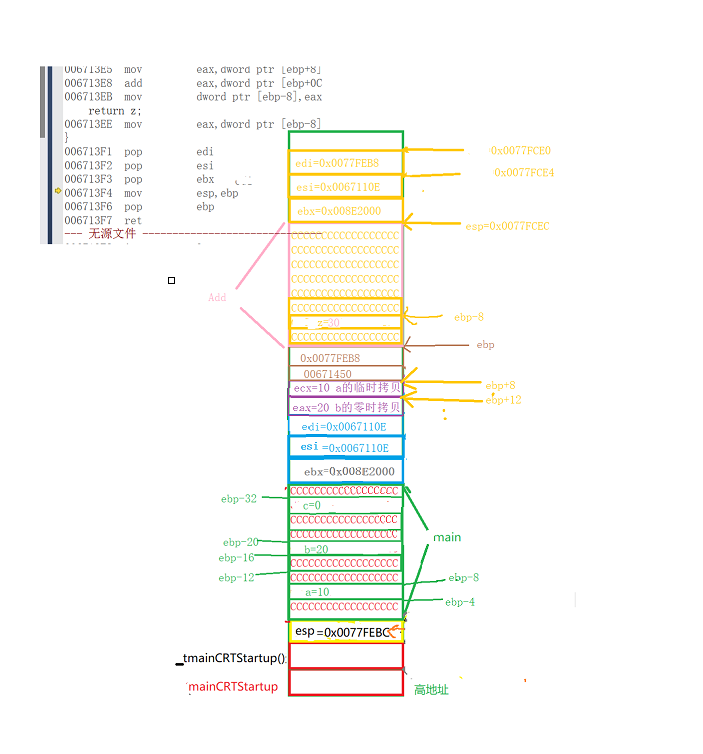

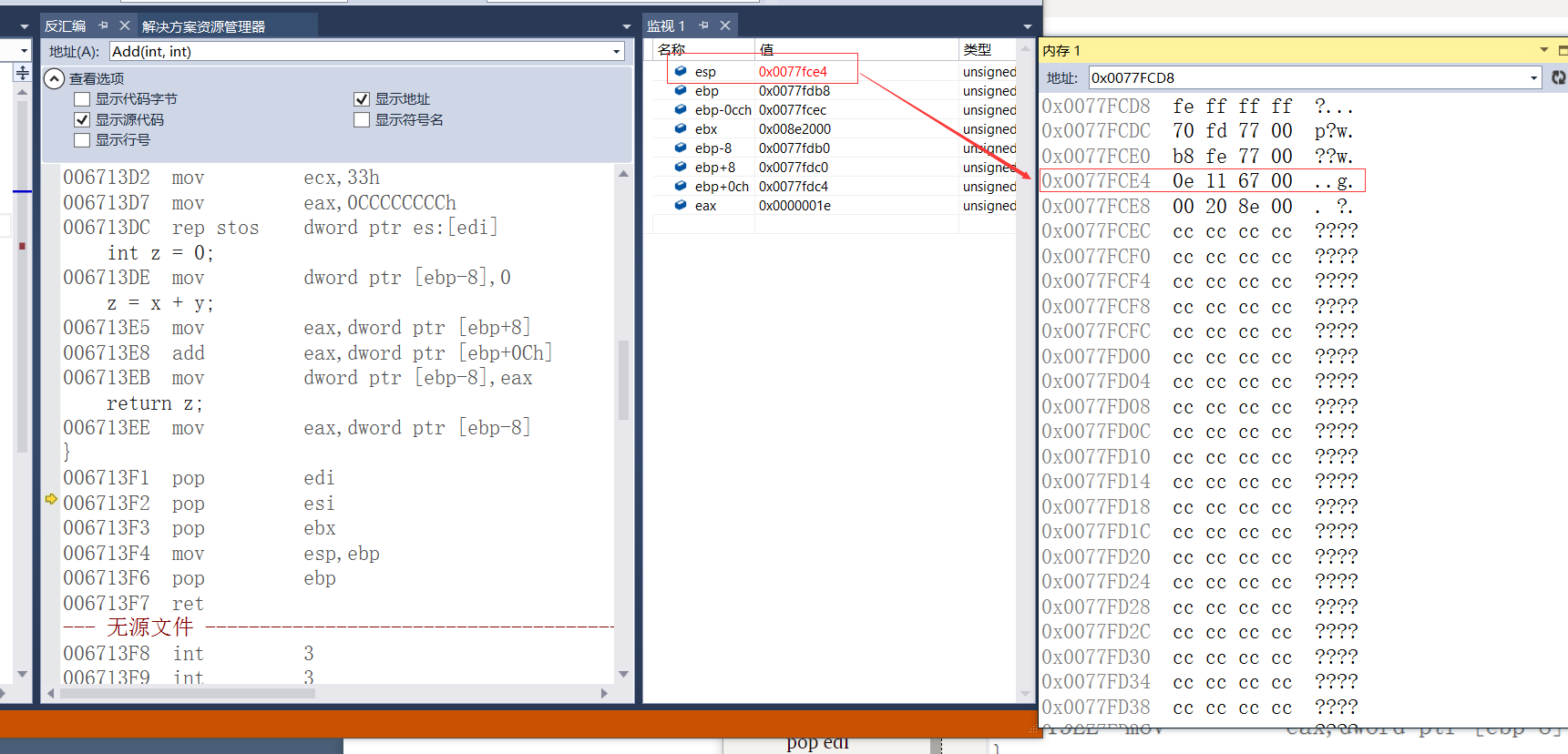

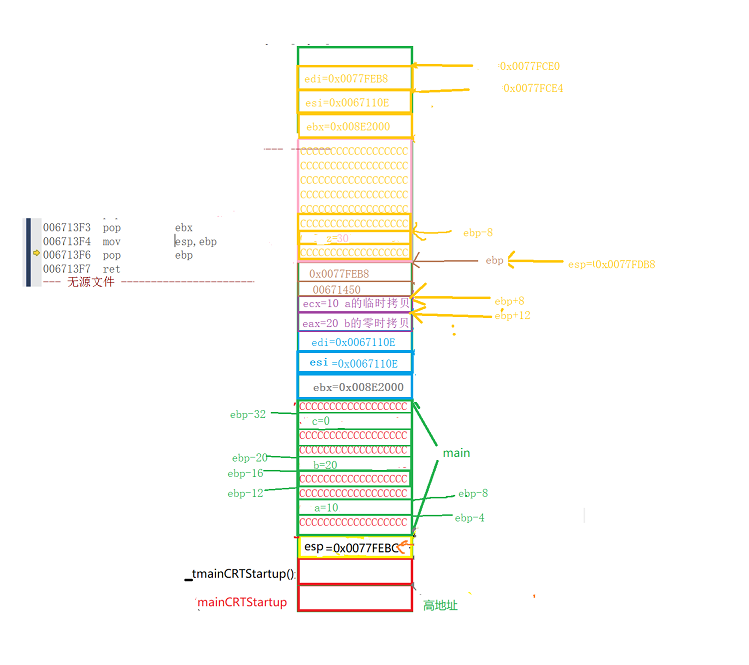

pop edi

 发现esp的值变大也就是说栈区在变小 edi这块空间消失了

 pop esi和pop ebx同理

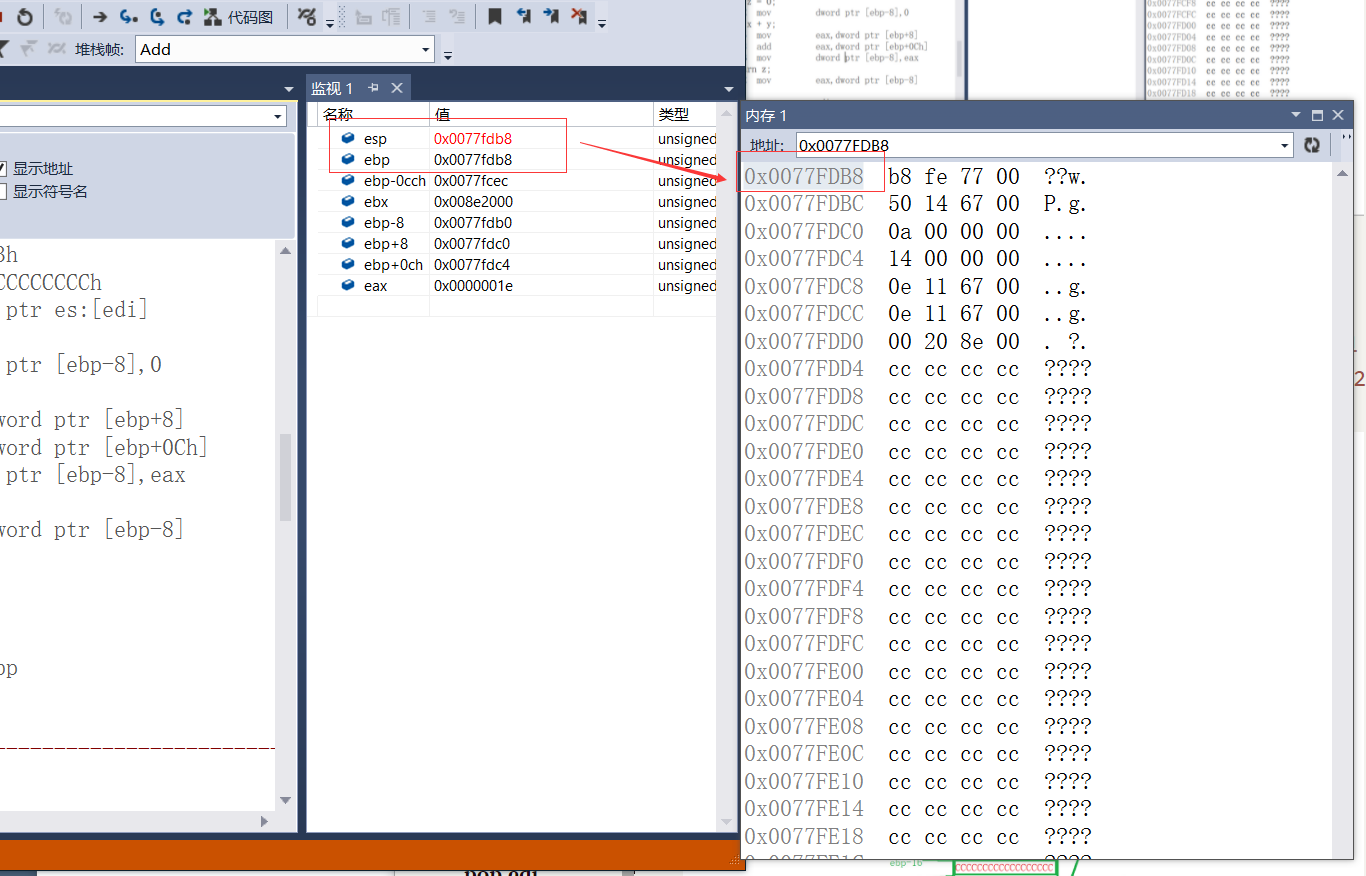

mov esp,ebp





这里其实就看出为add函数开辟的栈帧正在销毁

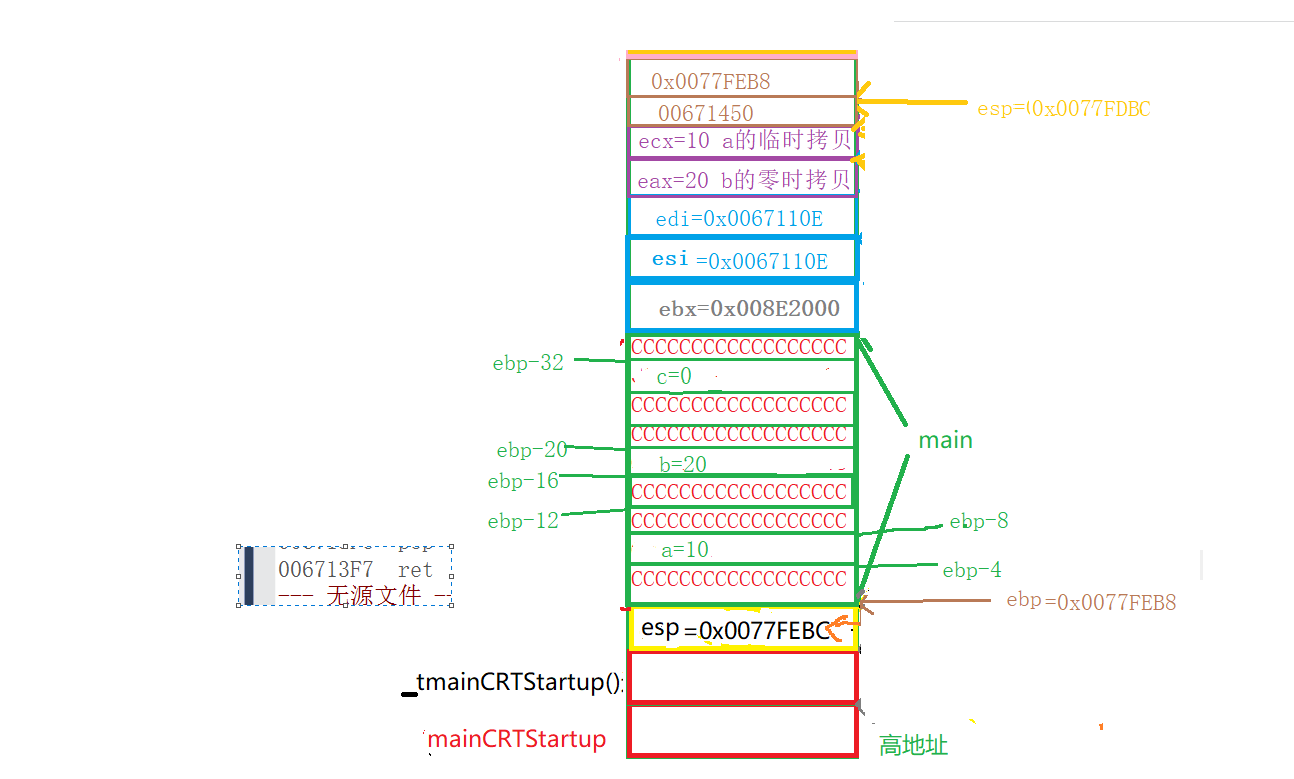

pop ebx





 到这个时候esp ebp由回到了main函数了

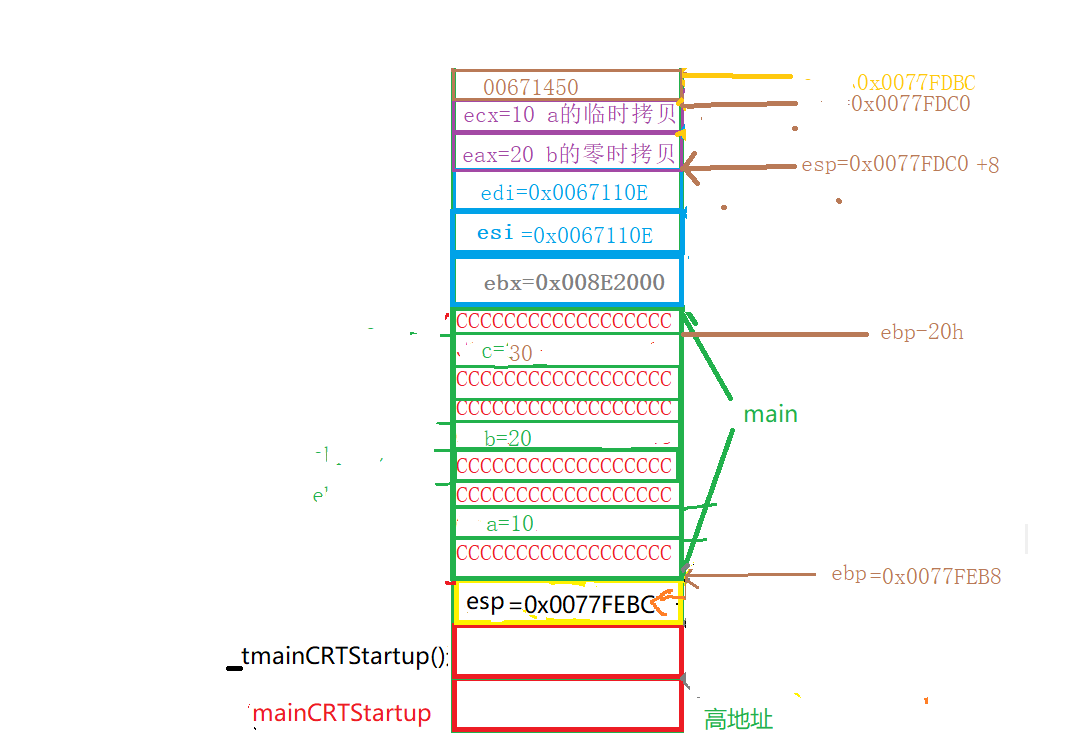

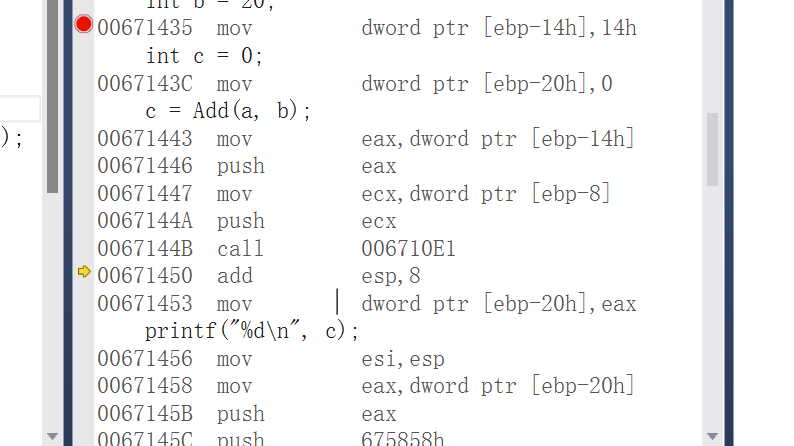

call汇编指令结束

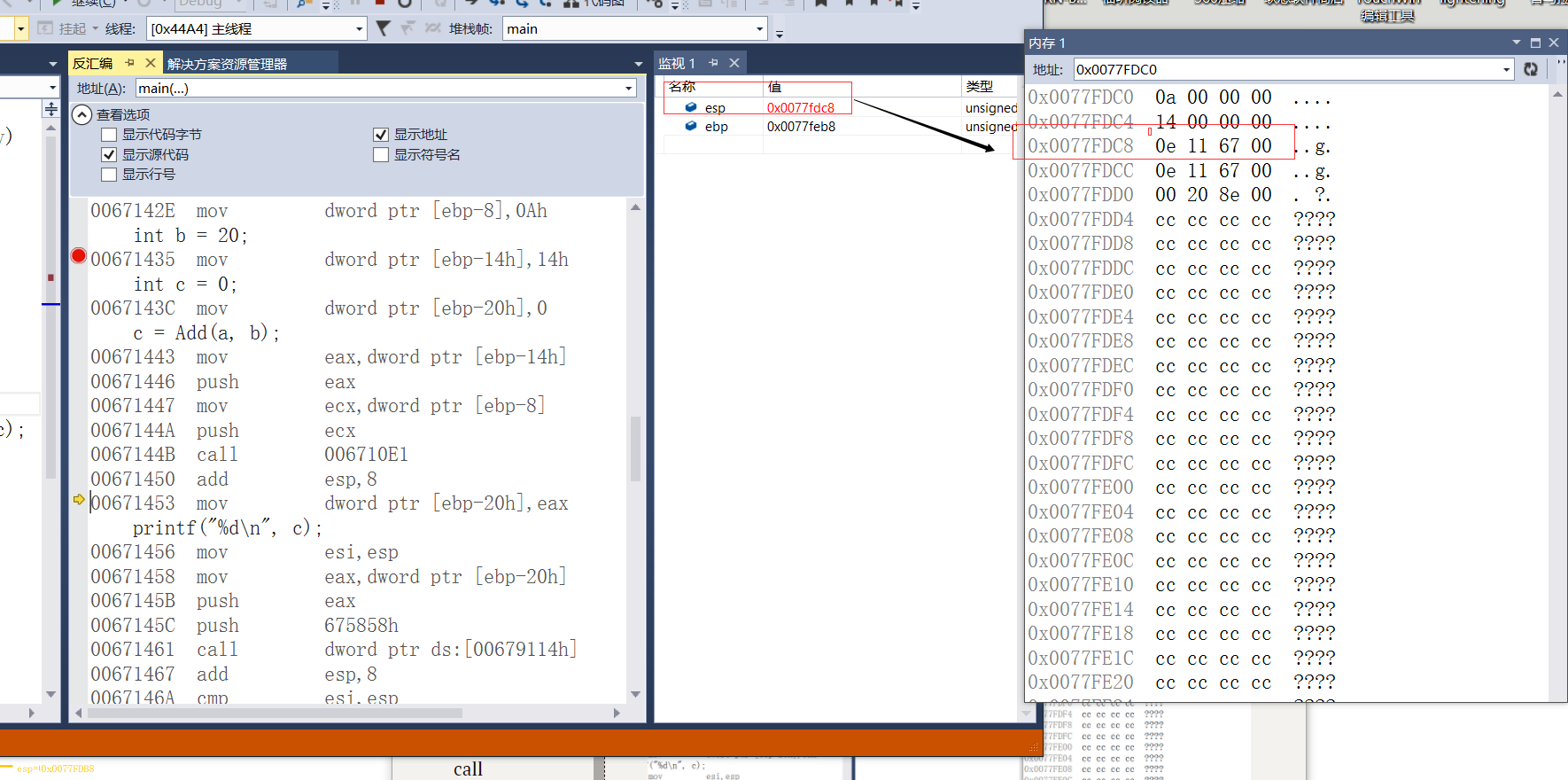

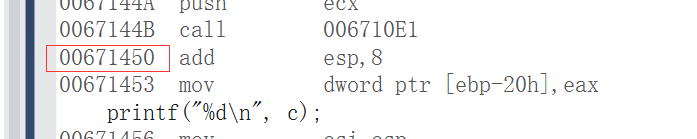

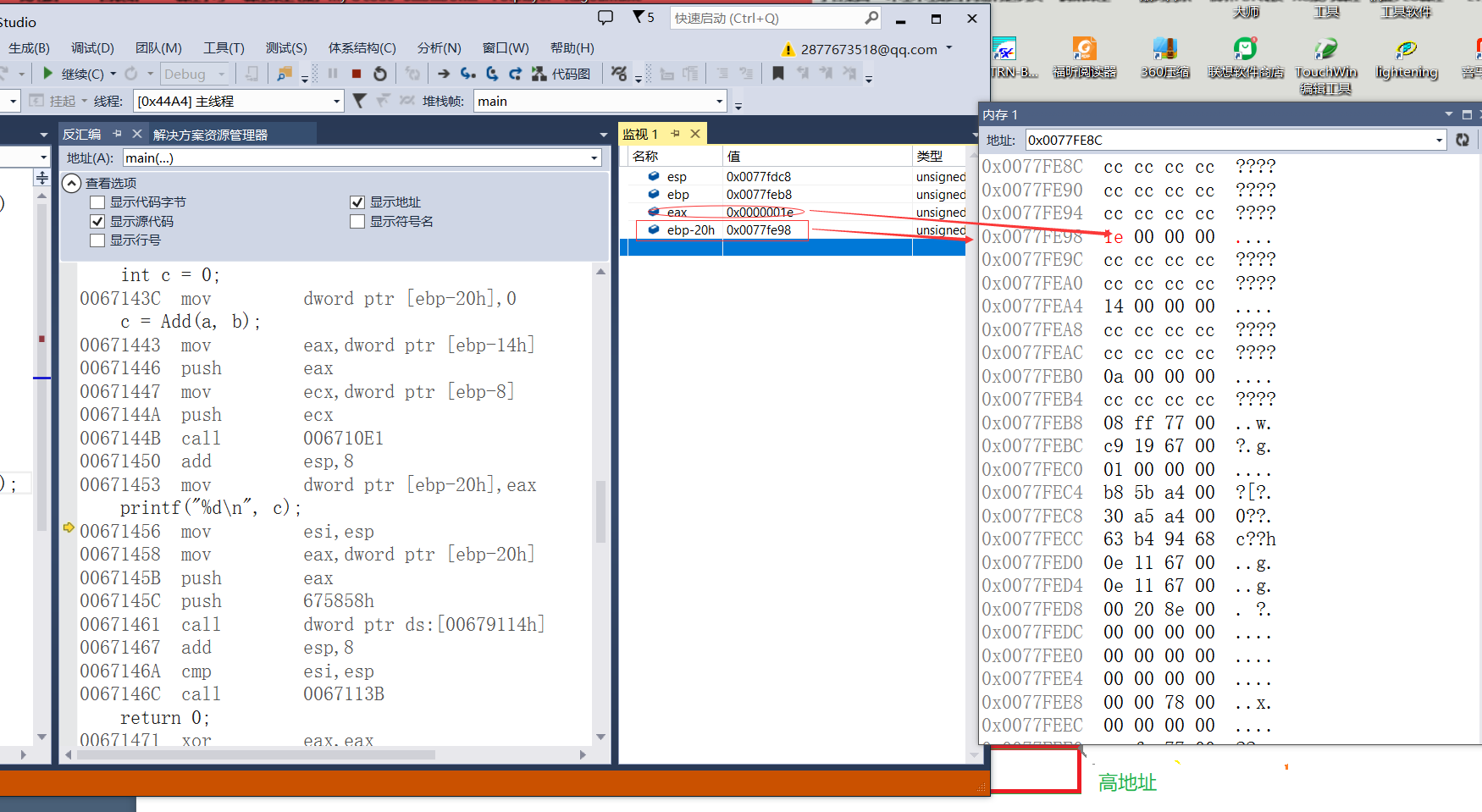

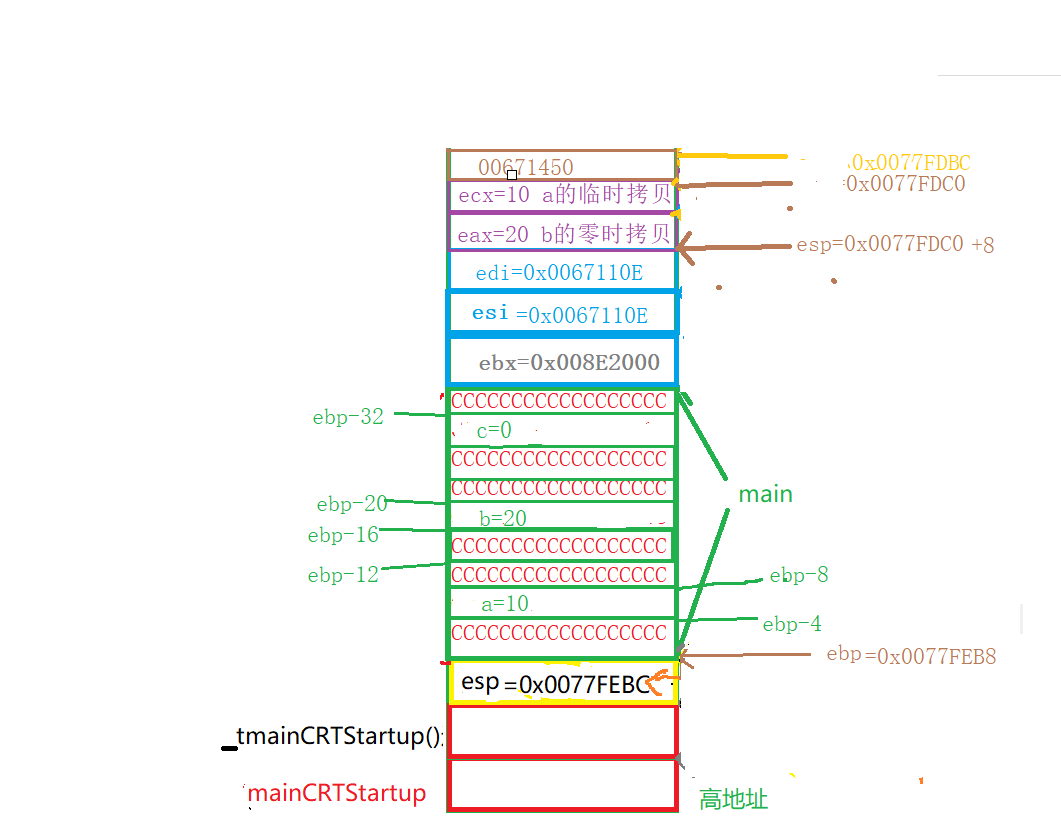

 call汇编指令结束，此时esp指向得空间存放的是call下面一条指令的地址







add esp,8







mov dword ptr [ebp-20h],eax







剩下的栈帧的销毁其实都是一样的就不多赘述了
